后向离心式通风机叶轮结构设计

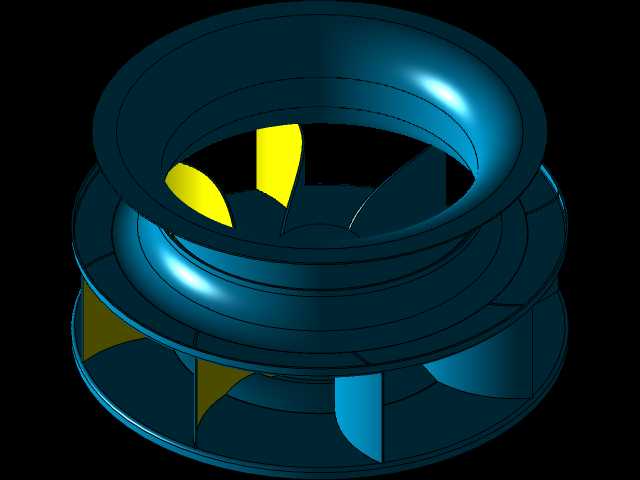

　　该叶轮为后向离心式通风机核心做功部件，主要应用于工业通风换气、设备散热排风、空气净化系统等场景，在暖通空调机组、机柜散热风道、工业除尘设备中承担动能转换的核心作用，通过高速旋转将轴向进入的气流沿径向甩出，同时提升气流压力，为整套通风系统提供稳定的风量与风压输出。从结构设计来看，该叶轮采用多翼式后弯叶片布局，叶片分为上下两层排布，上层为短弦长黄色标识叶片，下层为长弦长曲面叶片，这种分层设计能够在相同叶轮直径下提升气流的通流能力，同时降低叶片入口处的气流冲击损失，减少旋转过程中的气动噪声。叶轮的轮盖采用圆弧收敛型流道设计，从入口处的大直径平滑过渡到叶片出口处的小直径，能够引导气流顺畅进入叶片流道，避免流道突变产生的涡流损失，

　　轮盘则采用平直圆盘结构，为叶片提供足够的安装支撑强度，同时平衡旋转过程中的离心载荷。设计过程中首先需要匹配目标工况的风量风压参数，确定叶轮的外径、入口直径、叶片出口安装角等核心参数，该叶轮的入口直径约为外径的0.65倍，叶片出口安装角控制在35度到45度之间，兼顾压力系数与效率表现，避免后弯叶片压力系数过低导致的叶轮尺寸过大问题。叶片的型线采用等减速流道设计，从叶片入口到出口的流道截面积缓慢扩大，控制气流在流道内的扩压度在合理范围内，避免气流分离导致的效率下降与运行噪声。安装边界方面，叶轮中心设置标准轴孔结构，可匹配常规Y系列三相异步电机的输出轴径，轴孔处预留键槽安装位置，能够传递额定转速下的扭矩，轮盘背面设置平衡校正工艺位，

　　方便生产过程中进行动平衡校正，将叶轮的剩余不平衡量控制在G2.5级以内，满足高速旋转下的运行稳定性要求。实际应用中，该叶轮适配的风机转速范围在1450rpm到2900rpm之间，根据不同转速可覆盖1000m³/h到5000m³/h的风量区间，全压范围在200Pa到800Pa之间，可满足多数中低压通风场景的使用需求。结构强度校核阶段，需要针对最高转速下的叶片离心力进行计算，确保叶片根部的弯曲应力与轮盘的切向应力在材料许用应力范围内，该叶轮采用镀锌钢板冲压焊接工艺制作时，板材厚度选择1.2mm到2mm即可满足强度要求，若采用工程塑料注塑成型，则需要针对轮毂位置做加强筋设计，避免长期运行出现轮毂开裂问题。流道设计上，

　　上下两层叶片的出口位置做齐平处理，保证甩出的气流能够均匀进入风机蜗壳，避免气流脉动导致的蜗壳振动，叶片与轮盖、轮盘的连接采用满焊工艺，减少连接缝隙处的气流泄漏，同时提升整体结构的连接强度，避免高速旋转下叶片脱落的风险。在设备选型匹配时，需要注意该叶轮的旋向与风机出风口方向的匹配，后向叶轮的旋转方向需要与蜗壳的扩压方向一致，否则会出现风量不足、电机过载的问题。另外，叶轮的轴向安装尺寸需要与电机轴的伸出长度匹配，安装后叶轮入口与集风器的重叠量控制在5mm到10mm之间，间隙控制在2mm到3mm，能够有效减少入口处的气流回流损失，提升风机的运行效率。
