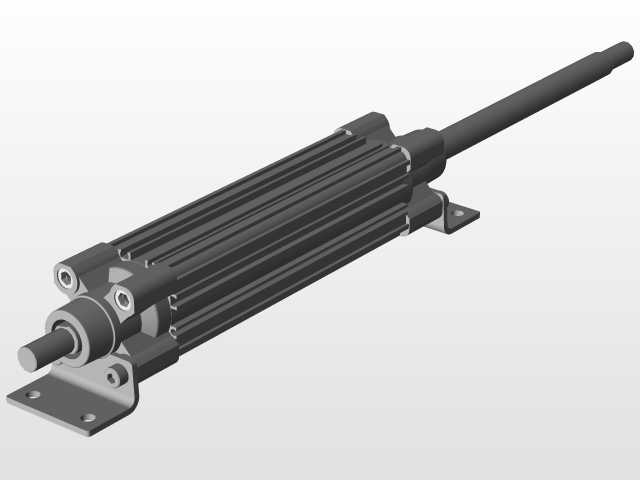

SMC型通孔活塞杆气动执行缸体结构

　　这款气动执行元件的结构设计，核心围绕紧凑安装空间下的双向气动驱动需求展开，区别于常规单出杆气缸的结构形式，采用通孔式活塞杆设计，可满足长行程穿轴、双侧同步负载连接的特殊工况使用需求。从实际应用场景来看，这类结构的气缸常被用在自动化流水线的双侧同步推料机构、包装设备的对中夹紧工位、轻工机械的贯穿式顶升装置中，相比普通单出杆气缸，它不需要在缸体两端额外加装导向连接附件，能直接将负载杆件从活塞杆中心通孔穿过，大幅缩减机构整体的轴向安装尺寸，在设备内部安装空间局促的布局场景下优势十分明显。

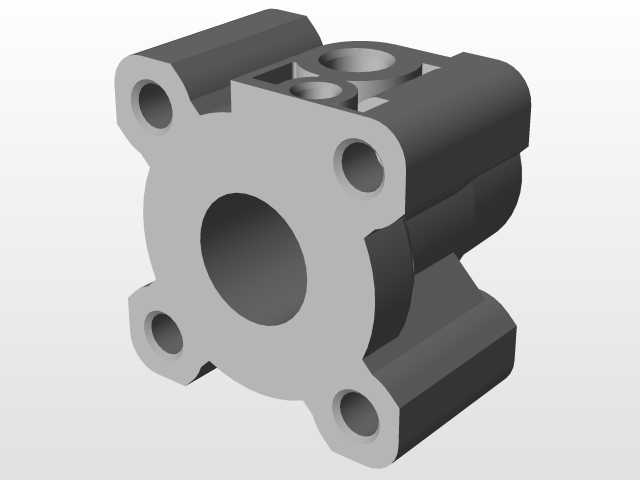

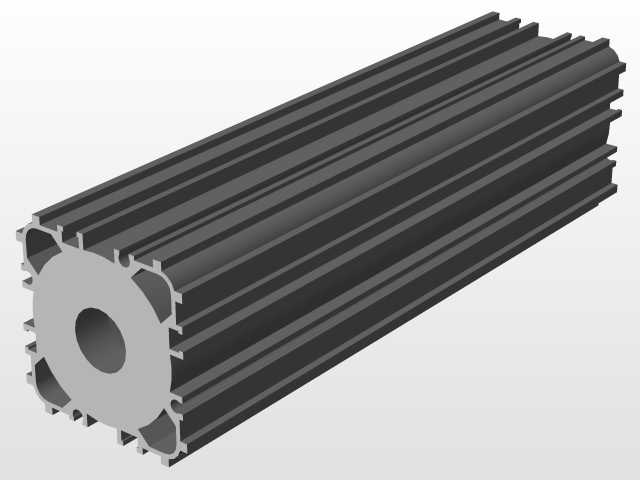

　　从结构设计思路来看，缸体采用一体化压铸成型的主体结构，四个角位的安装孔直接集成在缸体本体上，不需要额外加装安装法兰，安装时可直接通过螺栓将缸体固定在设备安装面板上，省去了中间连接附件的装配误差累积。缸体侧面预留的多个气路接口孔位，可根据实际安装方向选择不同的进气方位，适配不同走管布局的设备需求，避免气路管路与周边机构产生干涉。中心大孔径的活塞杆通孔，内壁做了高精度珩磨处理，表面粗糙度控制在适合密封件往复运动的区间，既能保证活塞杆往复运动的顺滑性，也能降低密封件的磨损速率，延长元件的整体使用寿命。

　　从安装边界尺寸来看，这款缸体的行程为200mm，活塞直径为50mm，输出推力可匹配常规0.5-0.8MPa的工厂常用气源压力范围，四个安装孔的中心距按照通用气动元件的安装尺寸规范设计，可直接替换同规格的常规标准气缸，不需要对设备原有安装位做二次修改。缸体的端盖密封结构采用嵌入式沟槽设计，密封件完全嵌入缸体本体的沟槽内，不会因为长期往复运动出现密封件脱出的问题，同时端盖与缸体的连接采用内六角螺栓沉头安装，螺栓头部完全沉入缸体表面以下，不会在缸体外表面形成凸起，进一步压缩了安装所需的外围空间。

　　在实际选型适配过程中，这类通孔结构的气缸尤其适合需要在活塞杆中心布置真空管路、线缆或者穿装导杆的工况，比如真空吸盘的取料机构，可将真空气管直接从活塞杆中心通孔穿过，避免气管随气缸往复运动出现弯折、拖链干涉的问题；在导杆导向的顶升机构中，可将导向杆直接穿过活塞杆通孔，不需要额外加装导向轴支座，简化整体机构的零件数量。设计过程中针对缸体的受力做了针对性的加强，在气路接口周边、安装孔位的受力位置都做了加厚处理，避免长期受气压冲击出现缸体变形的问题，活塞与缸筒的配合间隙控制在合理范围，既保证运动顺滑无卡滞，也能将内泄漏量控制在行业标准允许的范围内。

　　从三维建模的细节处理来看，所有的安装孔位都做了倒角处理，避免装配时螺栓刮伤螺纹或者安装面，缸体表面的铸造圆角完全按照实际压铸工艺的要求设计，不会出现工艺无法实现的尖锐棱角，密封沟槽的尺寸精度完全匹配标准密封件的尺寸规格，不需要后续二次修改即可直接导出工程图用于生产加工。对于从事非标自动化设计的工程师来说，这类结构的三维模型可直接导入设备装配体中做布局验证，提前核对安装空间、气路走管位置、负载连接方式是否存在干涉，大幅缩短方案设计阶段的建模时间，也能避免选型时出现尺寸匹配错误的问题。
