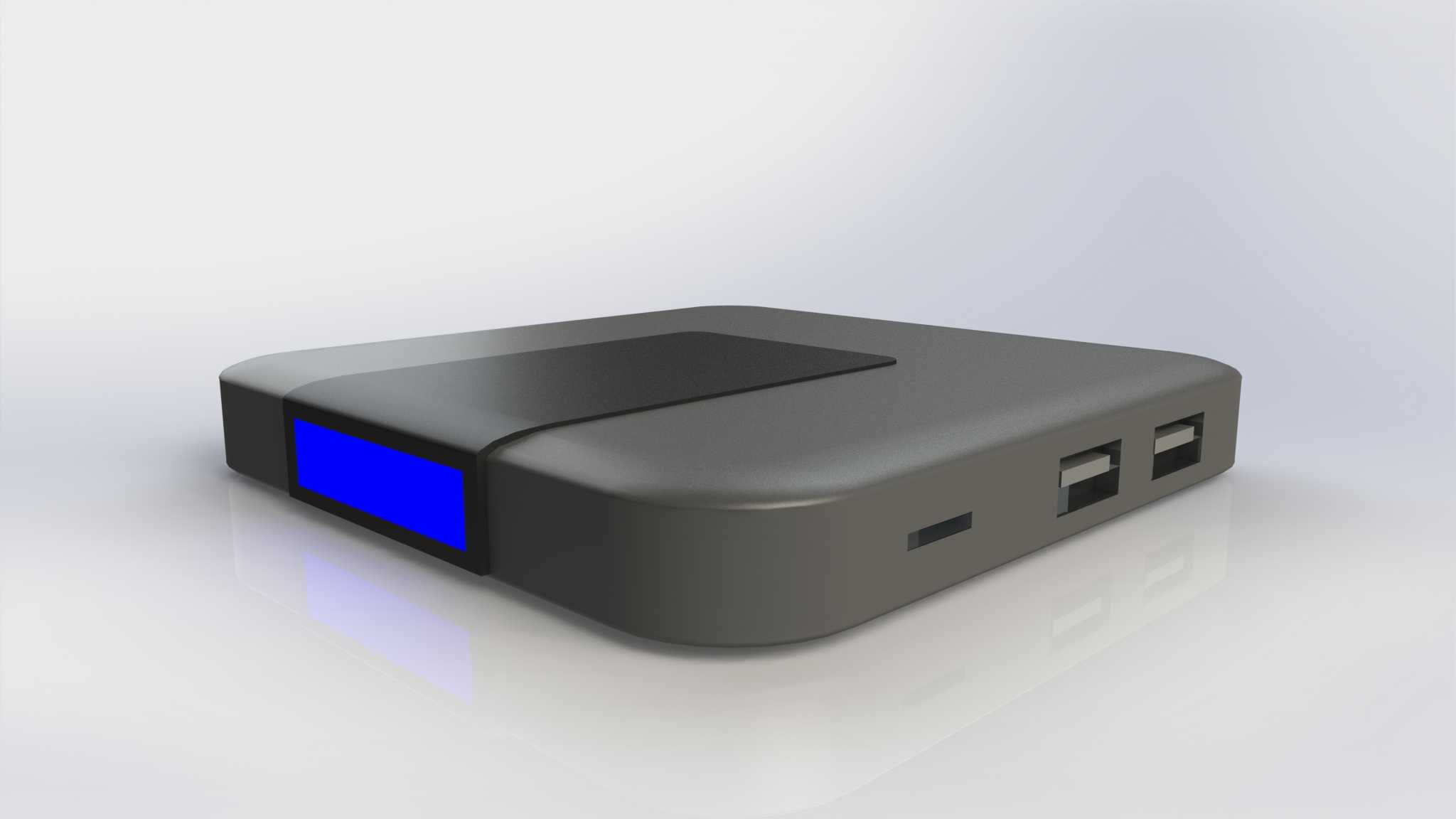

迷你安卓电视盒外观结构三维数模

　　这款迷你安卓播放终端的结构设计，充分考虑了客厅影音场景下的摆放与布线需求，整体采用方正带圆角的薄型壳体方案，壳体边角做了R角过渡处理，既避免了尖锐边角在安装、挪动过程中造成磕碰划伤，也能在紧凑的电视柜空间内适配更多摆放位置，不会和周边的路由器、功放等设备产生空间干涉。从接口布局来看，机身侧部预留了标准USB接口、高清输出接口以及电源输入接口，接口位置的排布避开了壳体的受力筋位，在装配时不需要额外做走线避让，常规量产组装时可以直接完成接口插件的对位焊接，减少装配工序的调整成本。

　　壳体上盖采用了分区式的外观设计，中部的内凹区域既可以作为品牌标识的丝印或模内注塑装饰区，也能在堆叠摆放时起到一定的防滑限位作用，避免多个设备叠放时出现滑落。底部的壳体预留了防滑胶垫的安装位，四个胶垫位的高度统一控制在1.2mm，既可以保证设备放置在光滑桌面时的摩擦力，也能给底部的散热孔留出足够的空气流通间隙，避免长时间高负载运行时热量在壳体内部积聚。

　　从内部结构的预留空间来看，这款数模按照主流安卓主板的堆叠尺寸做了腔室划分，主板安装柱的位置对应通用公版主板的固定孔位，不需要额外做转接支架就能完成主板固定，WIFI天线的走线槽沿着壳体侧边布置，避开了主板上的高频干扰区域，能有效降低信号传输过程中的衰减。前面板的指示灯区域做了半透明的导光结构预留，导光柱的位置正对主板上的状态灯珠，不需要额外增加导光件的固定结构，依靠壳体的卡扣就能完成导光柱的限位，减少零件数量的同时也降低了组装的复杂度。

　　在安装边界方面，整机的厚度控制在20mm以内，横向和纵向尺寸都控制在100mm量级，既可以平放在电视柜的闲置角落，也可以通过配套的壁挂支架固定在电视背部的挂架间隙内，不会额外占用桌面空间。壳体的卡扣布局沿着上下盖的合模线均匀分布，卡扣的卡合量控制在0.8mm，既保证了上下盖装配后的结合紧密性，不会出现轻易开缝的问题，也能在售后维修时通过常规的拆机工具顺利开启，不会因为卡合量过大导致卡扣断裂。

　　从实际应用场景出发，这类迷你播放终端除了常规的家庭影音播放用途外，也可以作为商显设备的播放控制终端使用，在酒店、门店的数字标牌场景下，紧凑的尺寸可以直接隐藏在显示屏背部的安装空间内，不会破坏整体布线的整洁度。接口的通用化设计也能适配不同年代的显示设备，不需要额外购置转接线材就能完成视频信号的输出，降低了场景适配的额外成本。壳体的散热设计采用了被动散热方案，没有预留风扇安装位，依靠上下盖的铝合金嵌件（数模中预留了嵌件安装槽）和壳体本身的热传导完成散热，运行过程中没有风扇噪音，更适合对静音有要求的卧室、会议室场景使用。

　　在结构细节处理上，所有接口的开口边缘都做了0.3mm的倒角处理，避免插头插拔过程中被壳体毛边刮伤线材外层，电源接口的位置做了加强筋位，避免频繁插拔电源时导致接口开焊。壳体的壁厚均匀控制在1.8mm，符合常规注塑工艺的成型要求，不会出现壁厚不均导致的缩水、翘曲等成型缺陷，筋位的厚度控制在壁厚的0.6倍，避免筋位处出现表面缩痕影响外观质感。
