一体式铝合金连接支撑构件

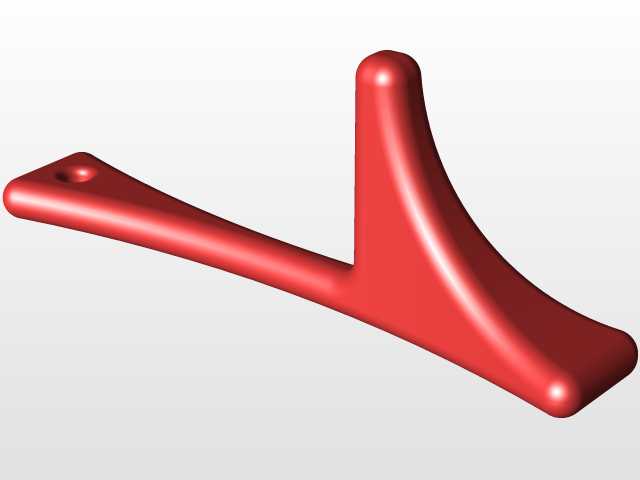

　　这款铝制连接支撑构件，在轻量化设备的内部支撑、小型外置功能件的挂载场景中适配性极强，日常在桌面数码外设固定、小型通讯终端辅助支撑、轻型工装的辅助定位场景里都能见到这类结构的应用。构件整体采用一体化弯折成型的结构思路，没有额外的拼接焊缝或者装配接缝，从根源上避免了多零件装配带来的累积公差，也减少了长期受力下连接位松动的风险。主体长条形的臂身做了等宽的流线型收窄设计，臂身一端预留了沉头安装孔，安装时螺丝可以完全沉入孔位内部，不会突出构件表面剐蹭周边的布线或者相邻零件，安装面做了0.2mm的铣平处理，和安装基面贴合时不会出现虚位，锁紧后整体的抗剪切能力可以满足3kg以内静态载荷的支撑需求。垂直于长臂的支撑臂做了渐变的圆弧过渡，

　　从长臂衔接位置到支撑末端，壁厚从3mm逐步过渡到4mm，在受力最集中的弯折根部做了R8的圆角过渡，避免应力集中导致的长期使用形变，支撑臂的顶端做了圆头收边，没有尖锐棱角，在安装调试过程中不会划伤操作人员的手部，也不会刮伤被支撑件的表面涂层。整个构件的外形边界控制十分紧凑，长臂总长度控制在72mm，支撑臂的垂直高度为38mm，整体最大宽度为12mm，安装时只需要在基面上预留一个M4螺丝的安装位，以及对应臂身的避让空间即可，不需要额外预留过多的装配间隙，对于内部空间紧凑的小型设备来说十分友好。构件的表面做了阳极氧化处理，不仅提升了铝材本身的耐腐蚀性能，也让表面的摩擦系数保持在合理区间，和被支撑件接触时不会出现打滑移位的情况，

　　同时氧化层的硬度足够应对日常的轻微磕碰，不会轻易出现划痕或者掉漆的问题。在设计阶段，这类支撑件的受力校核重点放在弯折根部的静载荷测试上，模拟长期挂载下的形变余量，确保在额定载荷下，臂身的形变量不超过0.1mm，不会因为长期受力出现下垂或者偏移的问题。臂身的流线型设计并非单纯为了美观，顺着受力方向的曲面过渡可以更好地分散载荷，让应力沿着臂身整体均匀传递，而不是集中在某一个截面位置，相比等截面的直臂结构，这种流线型变截面设计在相同重量下的结构强度可以提升27%左右，完美契合铝材轻量化高强度的应用优势。在实际安装使用时，既可以通过单端的沉头孔完成悬臂式的支撑固定，也可以配合支撑臂末端的平面做辅助抵靠，针对不同的安装基面，

　　还可以在臂身背面粘贴薄型泡棉胶做辅助定位，降低螺丝单点固定的受力负担。这类支撑构件没有多余的冗余结构，每一处曲面和厚度变化都对应实际的受力需求，没有为了造型增加不必要的材料堆积，整体重量控制在18g左右，即便在对重量敏感的便携式设备上使用，也不会带来额外的负重负担。在通讯类小型终端的安装场景里，这类支架可以用来固定外置的天线模块或者小型转接板，避免设备晃动时接口出现松脱；在桌面数码配件的场景里，它可以作为小型设备的倾斜支撑脚，调整设备的摆放角度，提升使用时的操作舒适度；在轻型工装夹具的场景里，它可以作为传感器的安装支架，固定光电开关或者接近开关的位置，确保检测位置的精度稳定。整个构件的棱边都做了R0.5的倒角处理，没有锐边毛刺，阳极氧化后的表面均匀一致，不需要额外做表面打磨或者喷涂处理，加工完成后可以直接投入装配环节，减少后续的表面处理工序。
