多自由度联动夹持支撑机械结构设计

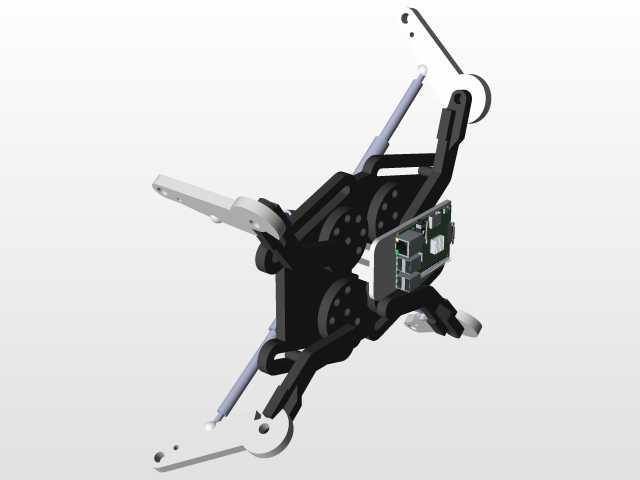

　　该结构属于多杆件铰接联动的夹持支撑类机械组件，核心应用场景覆盖小型工装夹具、便携作业支撑臂、轻载物料抓取执行端等领域，在需要多点位姿态调整、自适应贴合被接触件轮廓的作业工况下具备适配性。从实际用途来看，该结构可通过多杆件的同步联动，实现末端执行端的开合角度调整与姿态偏转，既可以作为夹持端完成不同外形工件的抱持固定，也可作为支撑结构完成作业面的角度调节，适配小空间内的多姿态作业需求。

　　从功能特性层面分析，该结构采用双侧对称的连杆布局，核心铰接点处设置有带孔位的转盘式连接座，可通过孔位配合实现角度锁定，避免负载状态下的结构窜动；斜向布置的杆件承担主要的支撑负载，杆件与主体连接位置采用销轴铰接，可在一定角度范围内自由转动，配合末端的弧形接触件，能够自适应贴合圆柱面、平面等不同外形的被接触件表面，减少接触应力集中。结构中部预留有电控元件安装位，可集成位置检测、驱动控制类元件，实现夹持力、开合角度的电控调节，适配自动化作业场景的集成需求。

　　设计思路上，该结构优先考虑了运动过程中的无干涉特性，所有杆件的转动行程均经过运动仿真校核，相邻杆件在最大开合角度下不会发生碰撞，铰接点的销轴孔径匹配通用标准紧固件尺寸，无需定制特殊连接件即可完成装配。主体受力件采用一体化成型的结构设计，减少了拼接件带来的装配误差，同时在受力集中的铰接位置做了加厚处理，提升结构整体的抗扭、抗弯负载能力。杆件末端的接触件采用圆弧过渡设计，避免尖锐边角对被接触件表面造成划伤，同时接触件与杆件之间同样采用铰接连接，可在接触工件时自动微调角度，保证接触面积最大化。

　　外形尺寸与安装边界方面，该结构整体收拢状态下占用空间较小，最大开合角度下的横向伸展尺寸可覆盖常规小型工件的夹持范围，安装基准面位于结构中部的主体背板位置，背板上预留有标准安装孔位，可直接固定在直线滑台、机械臂末端法兰等通用安装接口上，无需额外设计转接件。结构的运动行程经过合理分配，驱动端仅需较小的直线或转动输出，即可带动末端执行端完成大角度开合，降低了对驱动元件的输出力要求，适配小型气缸、舵机等小功率驱动元件的安装使用。在装配层面，所有铰接点的销轴均采用可拆卸设计，方便后期维护时更换磨损的轴套或杆件，结构整体的零件数量较少，无复杂曲面零件，常规机加工或3D打印均可完成零件制作，加工成本较低，适配小批量定制场景的使用需求。
