汽车动力系统集成式集油盘结构设计

　　在车用动力总成的润滑回路设计中，集油盘承担着机油存储、杂质沉降、油路分配的核心作用，不同于传统平底式油底壳的单一储油功能，这款集成式集油盘将多组油路通道、安装定位面、加强筋结构做了一体化整合，能够在有限的动力舱布置空间内，同时满足机油导流、部件安装、结构承载的多重需求。从实际装车场景来看，这类集油盘多用于横置布局的大排量动力单元，安装位置处于缸体下部最靠近路面的区域，因此在结构设计上首先要考虑的是底部抗冲击能力，整个壳体的底板采用了不等厚设计，边缘安装法兰区域厚度比中部储油腔厚2mm，配合周向均匀分布的12个M8安装螺栓孔，能够在螺栓拧紧后实现与缸体结合面的均匀密封，避免长期使用后因应力不均出现渗油问题。

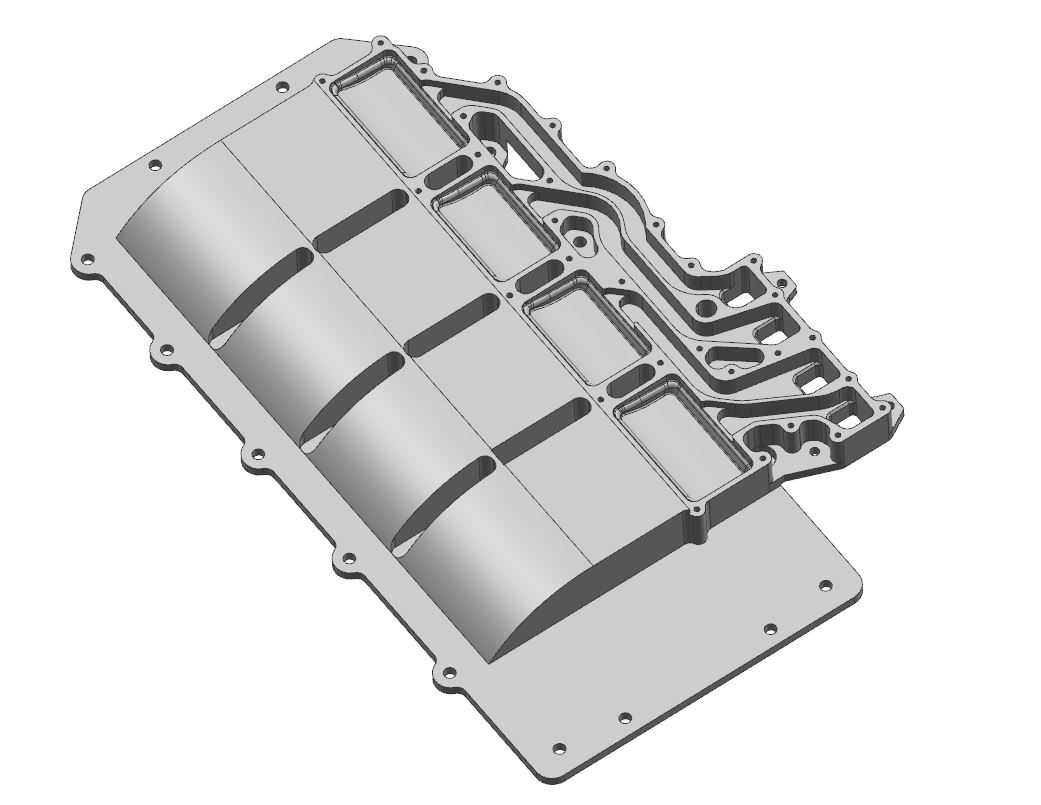

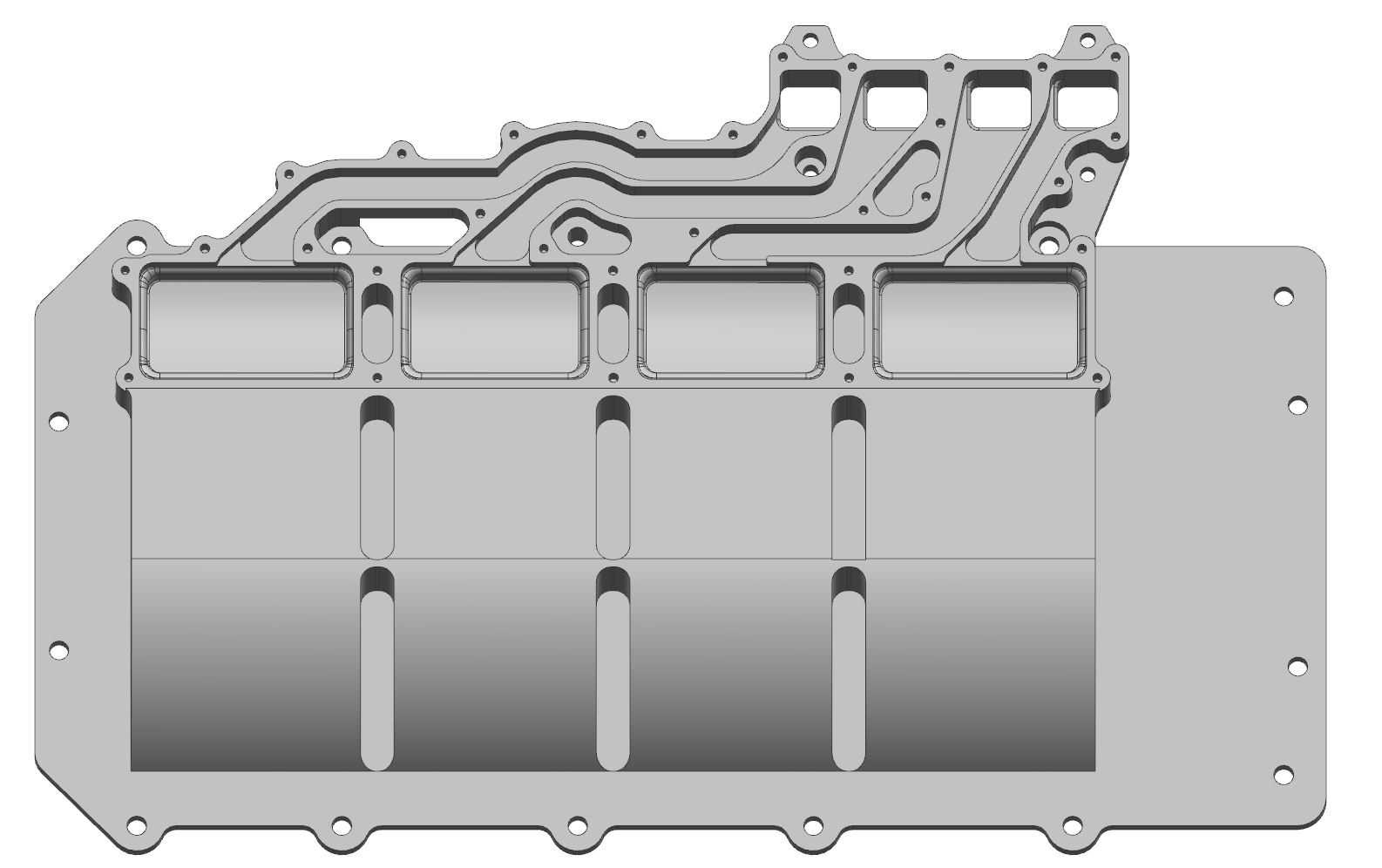

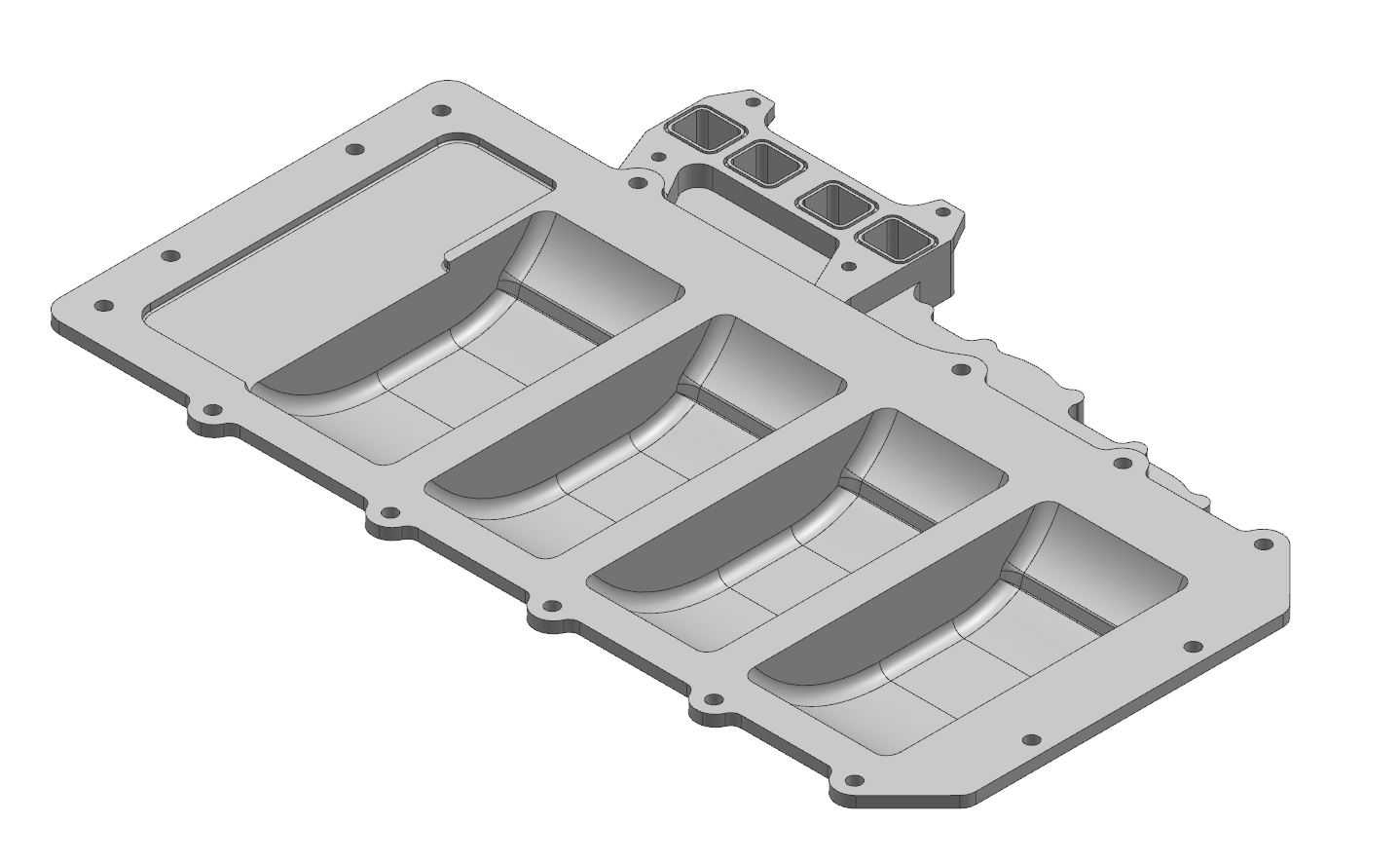

　　在油路布局上，集油盘内部整合了5组独立的弧形储油槽，对应不同缸位的机油回流通道，每个槽体的圆弧过渡半径统一做了R8处理，避免机油回流时出现流动死角，减少冷启动时机油泵送的阻力；侧边的集成式油路通道直接对接机油泵的吸油口，省去了外接油管的布置空间，同时通道内壁做了顺滑过渡处理，表面粗糙度控制在Ra1.6以内，能够降低机油流动过程中的压力损失，保证高转速工况下机油泵的吸油效率。考虑到动力总成运行时的振动特性，集油盘的侧壁设计了交错分布的网格状加强筋，筋条高度12mm、厚度3mm，既能够提升壳体的整体刚度，抑制机油晃动产生的噪声，也能避免薄壁区域在发动机高频振动下出现疲劳开裂。

　　安装边界方面，整个集油盘的轮廓完全匹配缸体下部的安装面，法兰面的平面度公差控制在0.05mm以内，不需要额外增加密封垫厚度就能实现可靠密封；侧边预留的传感器安装孔位直接集成在壳体本体上，孔位的位置度公差控制在φ0.1mm，能够保证机油液位、温度传感器的安装精度，避免后续装配时出现干涉。在细节设计上，集油盘的边角位置全部做了圆角过渡，没有尖锐的应力集中点，放油螺塞的安装位置设置在储油腔的最低点，螺塞孔周围做了局部加厚处理，能够承受多次拆装的力矩载荷，不会出现螺纹滑牙的问题。

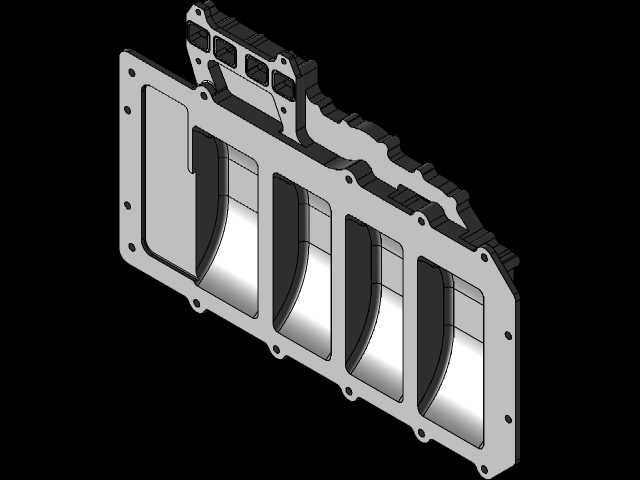

　　从建模逻辑来看，整个零件的设计完全依托实物扫描的点云数据做逆向重构，首先提取安装法兰的基准平面作为整个模型的设计基准，再依次构建储油腔、油路通道、加强筋的特征，所有曲面都做了G2连续处理，既保证了外观的顺滑度，也能满足后续模具开模的拔模要求，拔模角度统一设置为1.5°，不会出现注塑或者压铸过程中的粘模问题。不同于分体式设计的油底壳，这款集成式集油盘减少了3个外接密封面，能够降低整机的泄漏风险，同时整体重量比传统分体结构轻12%，符合动力总成轻量化的设计趋势。在实际台架测试中，这款集油盘能够在-30℃到120℃的工作温度区间内保持结构稳定，不会因为温度变化出现密封失效，同时在整车10万公里耐久测试中，没有出现裂纹、变形、渗油等问题，能够满足复杂工况下的使用要求。对于结构设计从业者来说，这类集成式壳体的设计核心在于平衡功能集成与结构可靠性，不能一味追求集成度而忽略零件的工艺性与装配便利性，每个特征的设计都要对应实际的功能需求，避免出现冗余结构增加零件重量与制造成本。
