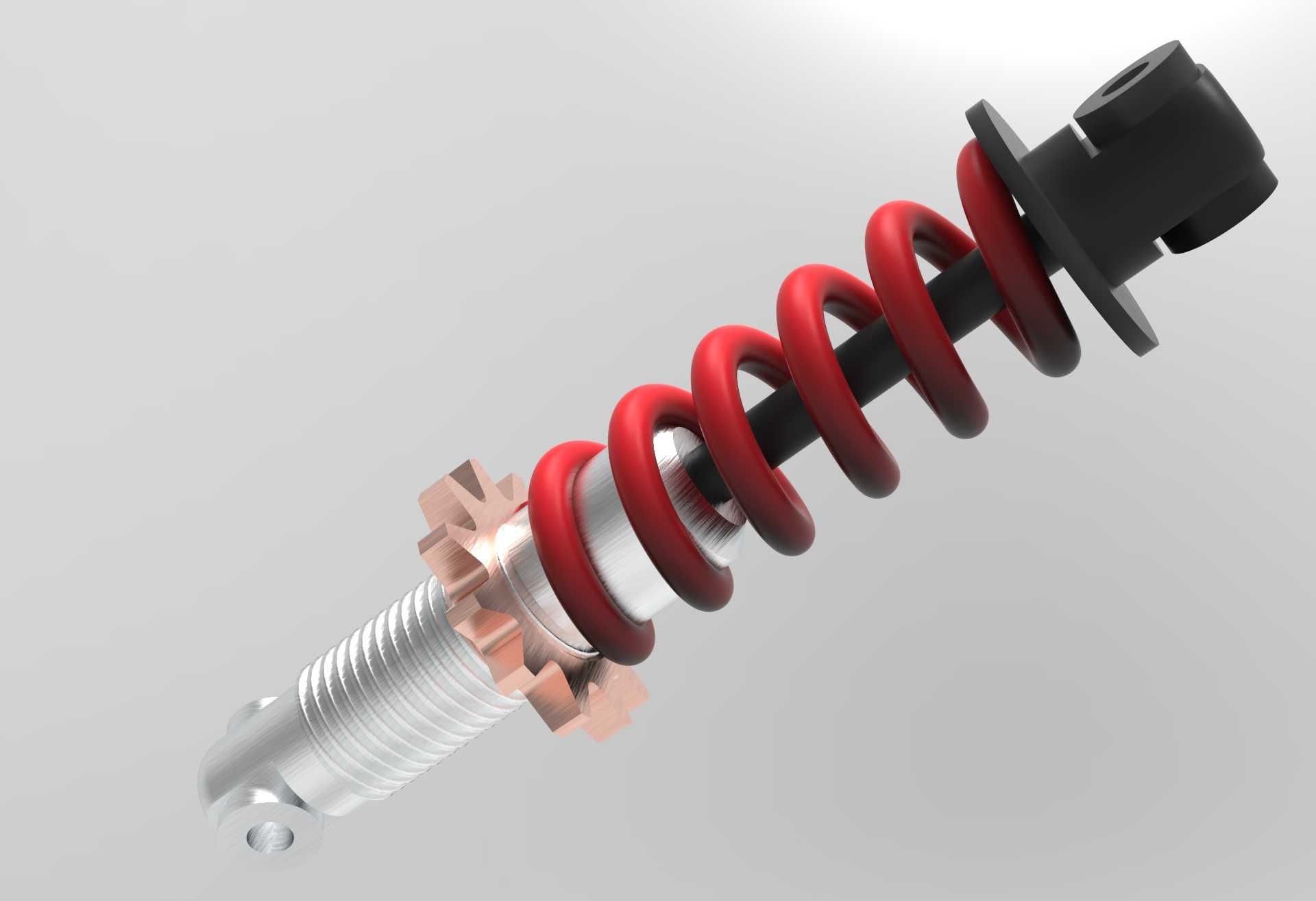

车辆悬架用螺旋弹簧式减震构件结构模型

　　在乘用车辆、非道路移动机械的行走悬架系统中，这类螺旋弹簧集成式阻尼减震构件是决定行驶平顺性与操控稳定性的核心部件，日常工况下需要同时承担车身支撑、振动衰减、冲击缓冲三类核心作用，区别于单一承载的弹性元件，该构件通过内部阀系的油液节流、气室压缩阻尼匹配，将路面传递的颠簸振动能量转化为热能耗散，避免悬架系统出现往复余振，既能够防止螺旋弹簧在冲击载荷下出现过度伸缩，也能保证车轮在起伏路面始终保持与地面的有效贴合，减少轮胎跳离地面带来的抓地力损失。从结构设计逻辑来看，该模型还原了量产减震构件的典型布局：外侧嵌套的红色螺旋弹簧承担主要的垂直承载任务，弹簧刚度匹配需要结合整车整备质量、悬架动行程参数做标定，

　　模型中弹簧上下端的弹簧座做了限位翻边结构，能够避免弹簧在侧向力作用下出现脱出移位；中心的阻尼杆主体做了阶梯轴设计，下端的螺纹调节段搭配铜质调节齿圈，可用于调整弹簧预紧力，适配不同负载下的车身高度需求，上端的黑色连接耳座采用橡胶衬套内嵌结构，能够过滤部分高频细碎振动，同时补偿悬架跳动时的小角度摆动偏差，避免刚性连接带来的应力集中。从安装边界维度考量，该构件的上下连接端均采用销孔式铰接结构，安装时需要保证阻尼杆的轴线与悬架跳动轨迹的导向方向保持平行，偏角控制在合理范围内，否则会加速杆体密封件的偏磨，缩短使用寿命；模型中预留的安装孔位尺寸、弹簧座外径、阻尼杆行程长度均参考量产民用车辆悬架的通用参数设计，下端铰接点与转向节、

　　下摆臂的连接位做了结构避让，不会在悬架压缩到极限行程时与周边的制动管路、轮辋内侧发生运动干涉。在实际工程应用场景中，这类减震构件不仅用于传统燃油车、新能源车的前后悬架，也可改装适配全地形车、小型农用机械的行走机构，针对不同的使用场景，可通过调整内部阀片的叠层顺序、弹簧线径参数来匹配不同的阻尼特性：偏向舒适取向的调校会降低压缩行程阻尼，让路面冲击更柔和地传递到车身；偏向运动取向的调校会加大回弹行程阻尼，抑制车辆过弯时的侧倾与刹车点头现象。建模过程中对构件的细节做了完整还原：阻尼杆表面的粗糙度要求、调节齿圈的齿形参数、弹簧端圈的并紧磨平结构、上端连接座的安装孔倒角都做了对应呈现，能够直接用于悬架系统的运动仿真校核，

　　也可作为教学演示模型展示减震器的工作原理，帮助结构设计从业者理解弹性元件与阻尼元件集成布局的设计思路，在做同类型产品改型设计时，可直接调用该模型的安装接口尺寸做匹配验证，减少重复建模的工作量，同时也能通过模型的结构拆解，分析不同部件在受力工况下的载荷传递路径，优化局部薄弱位置的结构强度，比如弹簧座与阻尼杆的焊接位置、连接耳座的应力集中区域，都可依托该模型做有限元分析前的几何清理工作。
