高速车辆集成式操控转向装置结构设计

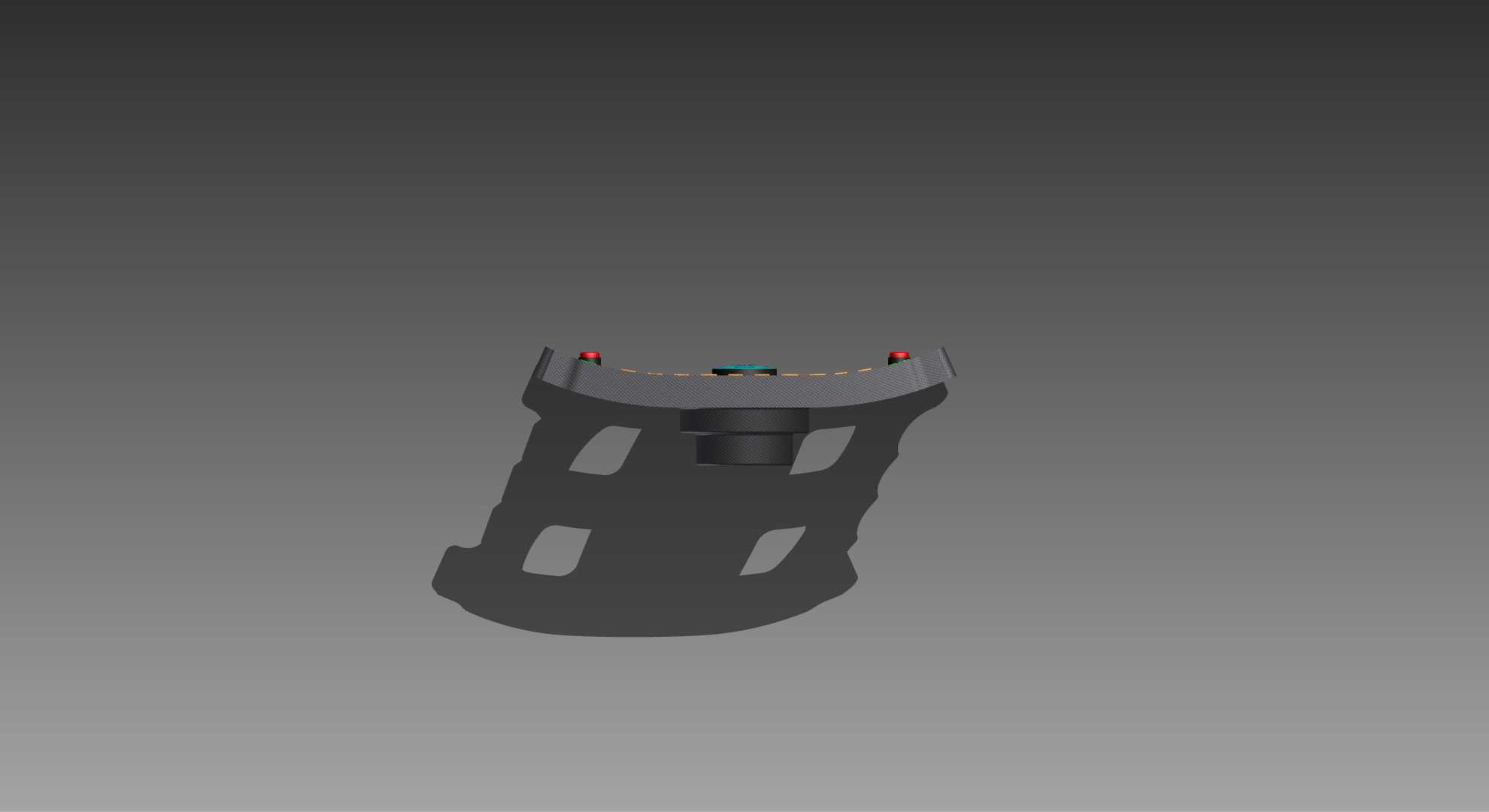

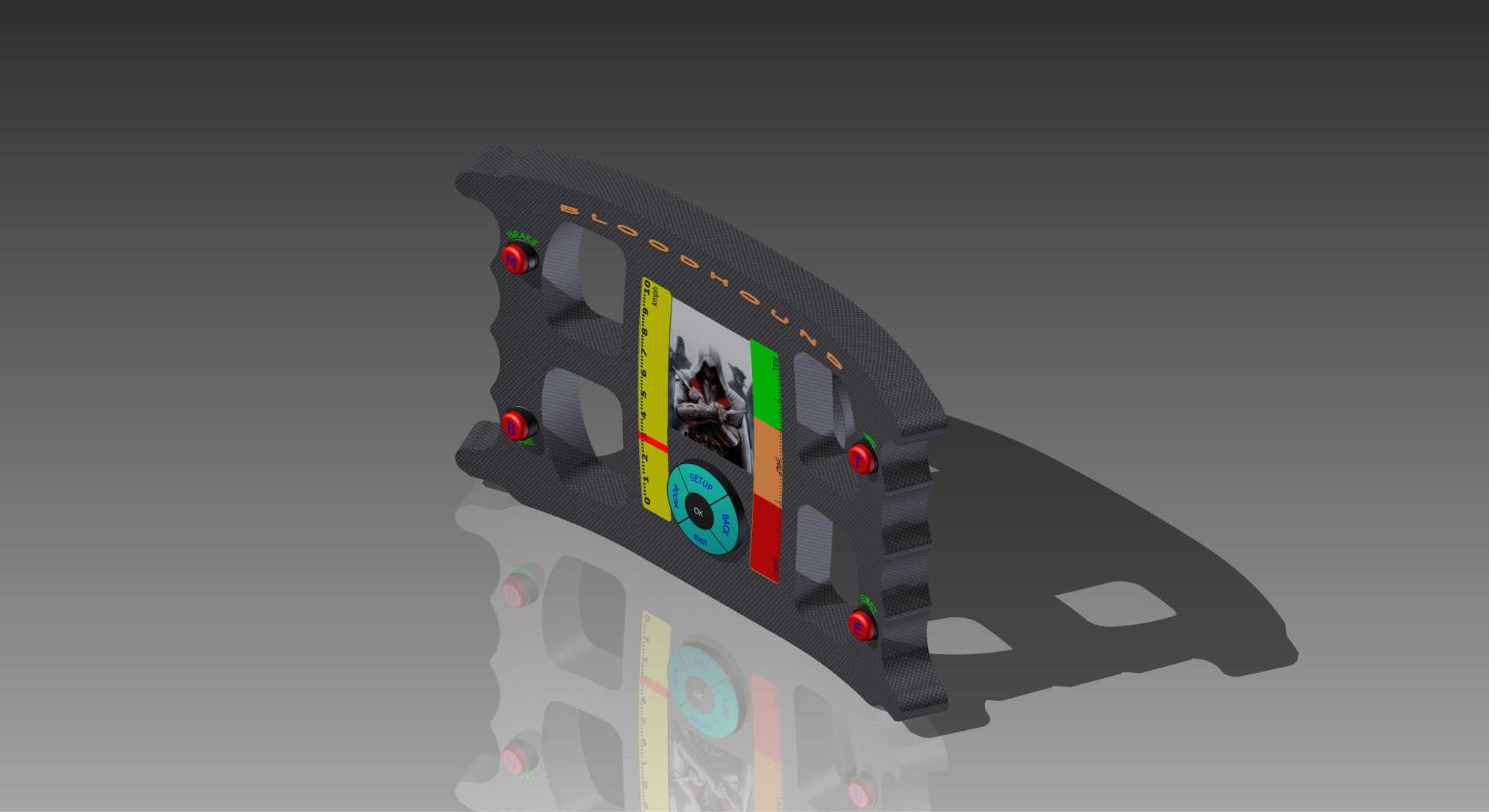

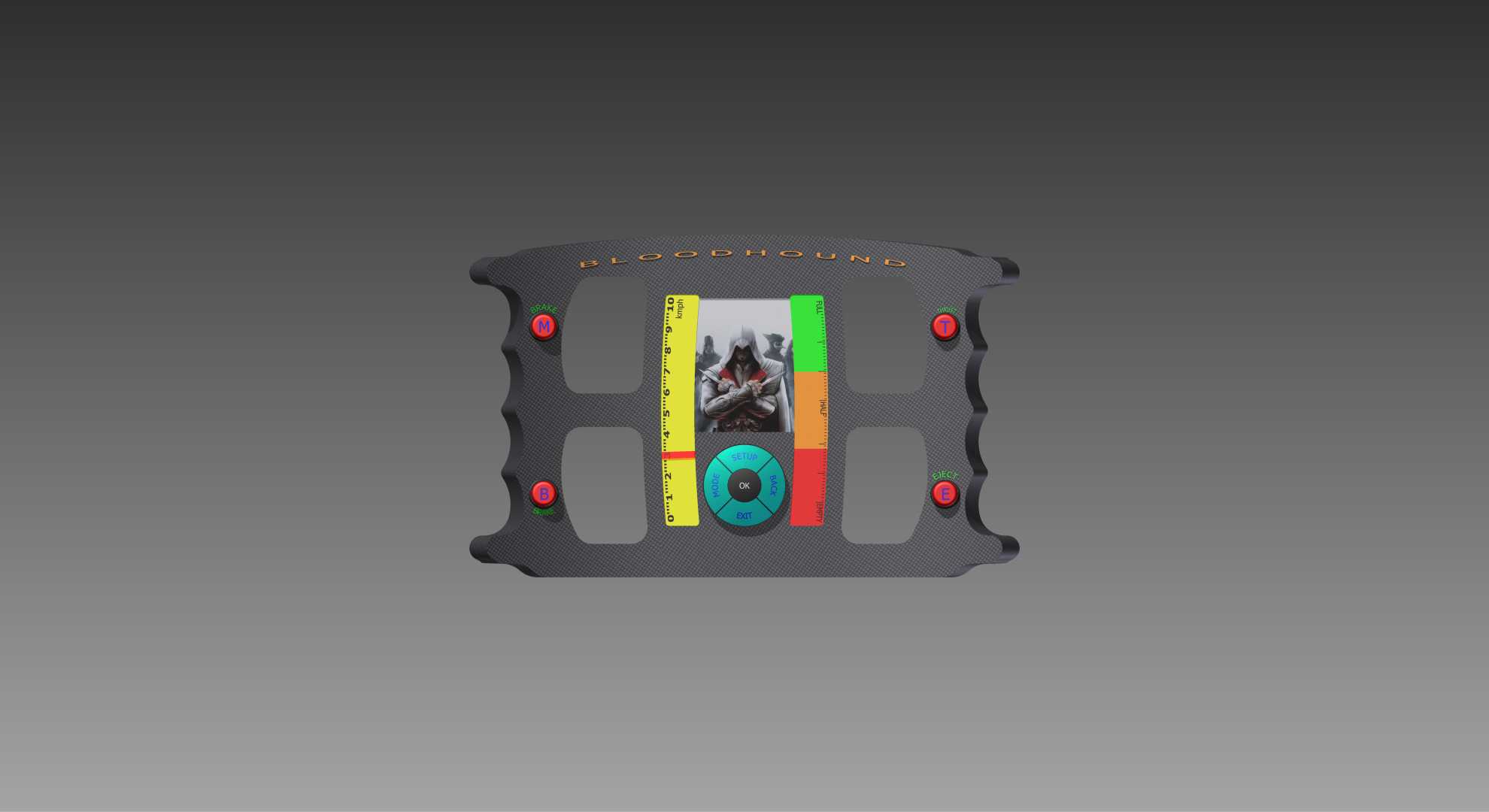

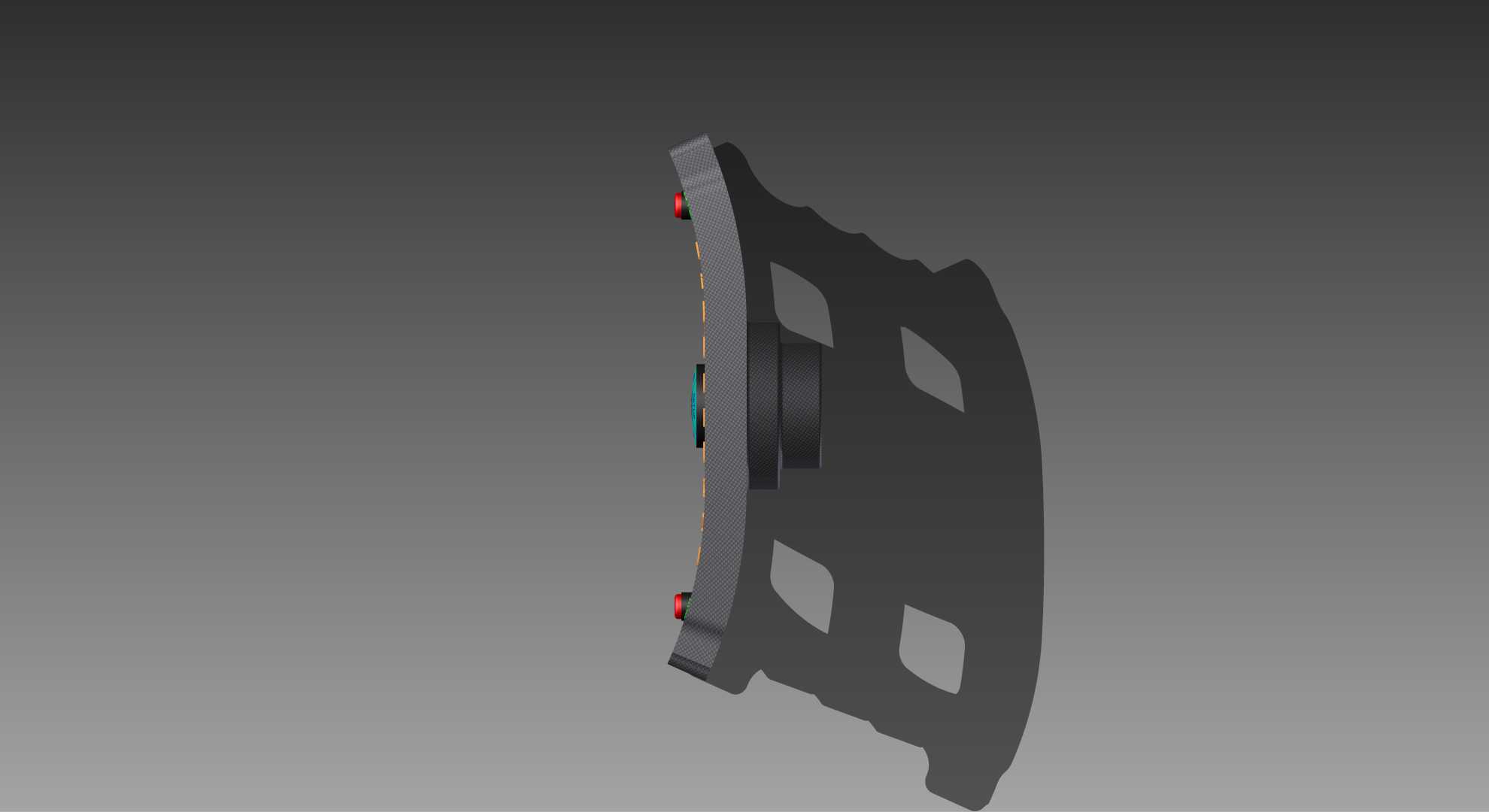

　　该操控转向装置主要面向场地竞速类高速车辆的驾驶舱操控场景，区别于民用车辆的大直径转向盘结构，采用半包围式弧形握持基体设计，整体轮廓贴合驾驶人员坐姿下的手部操作范围，在高速过弯、连续变向的驾驶工况下，能够让驾驶者保持稳定的握持姿态，无需大幅挪动手臂即可完成全部核心操控动作。从功能集成维度来看，装置将转向握持、主备制动触发、动力输出调节、状态参数可视化模块全部整合在单一基体上，基体两侧对称分布的带红色标识的按压式触发按钮，分别对应备用制动回路与发动机推力调节回路，按钮的按压行程设置为3mm，触发压力设定为15N，既避免驾驶过程中身体晃动带来的误触发，又能在紧急工况下实现快速点按响应。基体中部嵌入的多色分区显示条带与圆形调节旋钮，

　　承担驾驶过程中的核心状态反馈功能，条带采用黄、绿、红三色分段标识，分别对应车辆动力系统的低负载、正常工况、高负载阈值区间，旋钮则用于行驶过程中的动力输出模式微调，旋钮表面设置的防滑滚花结构，能够保证驾驶者佩戴防滑手套操作时不会出现打滑问题。设计阶段优先考虑了驾驶过程中的人机工程边界，整体安装基准面与驾驶座椅靠背的水平距离设定为350mm-400mm区间，适配多数成年驾驶者的手臂伸展范围，握持区域的截面采用椭圆化处理，长轴沿手部握持自然角度倾斜12度，长时间握持不会产生局部应力集中带来的疲劳感。基体上开设的多个镂空减重孔，在保证结构整体刚性的前提下，将装置整体自重控制在1.2kg以内，避免转向过程中额外的惯量影响操控精度，

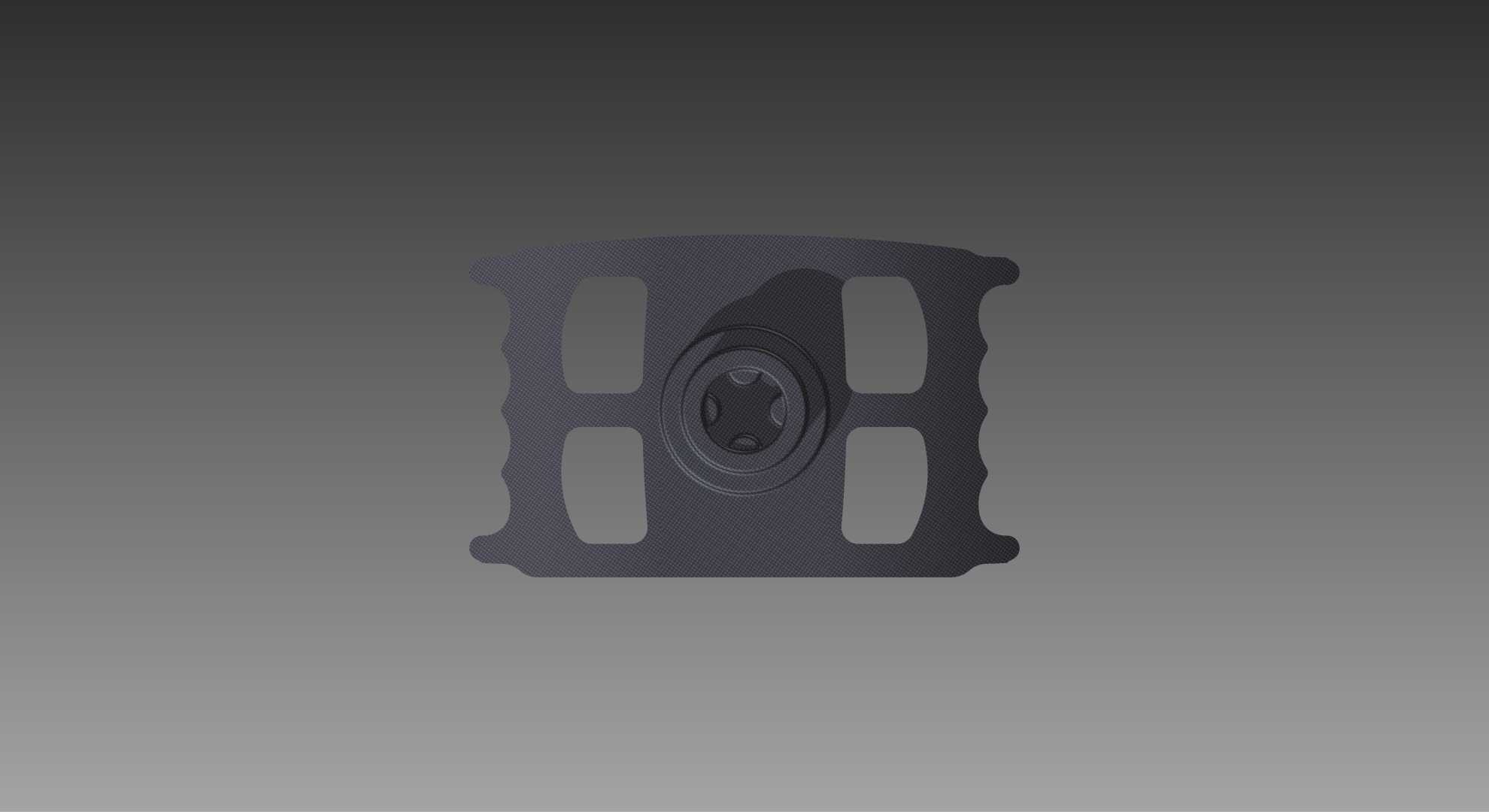

　　镂空位置同时兼顾了内部线束的走线空间，所有控制按钮的连接线束均可通过基体内部的空腔汇总至底部的接插件位置，减少驾驶舱内部的明线布置，降低线束干涉驾驶操作的风险。装置的安装接口采用底部三点式定位结构，三个安装孔位呈三角形分布，能够兼容多数管式车架的安装点位，安装时仅需通过螺栓将基体与车架上的安装支座连接即可，无需额外制作复杂的转接支架，适配不同改装规格的高速车辆驾驶舱布局。从结构强度验证角度，基体选用玻纤增强尼龙材质一体注塑成型，握持区域的壁厚设置为4mm，按钮安装位的局部壁厚加厚至6mm，能够承受驾驶过程中最大150N的握持冲击力，不会出现基体开裂或者按钮松脱的问题。考虑到场地驾驶过程中可能存在的振动工况，

　　所有按钮与显示模块均采用卡扣加防震胶圈的固定方式，在持续振动环境下不会出现显示偏移或者按钮接触不良的故障。装置的转向角度行程设置为左右各45度，相比民用车辆更小的转向行程，能够让高速行驶过程中的转向响应更加直接，减少转向操作的冗余量，匹配竞速场景下的快速变向需求。备用制动按钮设置在握持区域的拇指自然触碰位置，当主制动回路出现故障时，驾驶者无需移动手部位置即可直接触发备用制动，缩短紧急工况下的反应时间，发动机推力调节按钮设置在其余手指的自然放置位置，行驶过程中可以通过手指的点按动作快速调整动力输出大小，配合中部的状态显示条带，驾驶者无需低头查看仪表盘即可掌握车辆的动力负载状态，将视线始终保持在行驶路线上，提升高速驾驶过程中的安全性。
