车载四路继电器支架带五路保险丝集成座

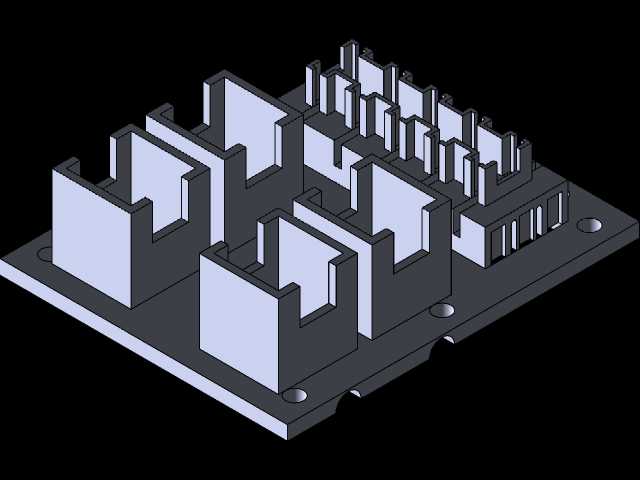

　　在车载低压电气系统的改装、原厂配套电气集成场景中，这类集成式继电器与保险丝安装座是非常常见的配电核心部件，它的核心作用是把分散布置的继电器、保险丝集中固定在同一基座上，既解决了零散部件在车辆行驶振动环境下的松脱风险，也能让整车低压线路的走线更规整，后续排查线路故障时不用在舱内零散寻找各个保护器件，大幅降低运维的时间成本。从结构设计来看，这个基座采用一体化的槽位分隔设计，四个大尺寸槽位对应微型继电器的安装卡位，每个槽位的内壁都做了和继电器外壳轮廓匹配的限位筋，继电器推入后能被周向限位，不会因为车辆行驶中的持续振动出现移位、引脚脱接的问题；旁边排布的五个窄槽对应微型插片保险丝的安装位，槽位之间的分隔筋高度刚好和保险丝本体高度匹配，

　　既可以避免相邻保险丝之间出现意外短接，也能在插拔保险丝时给手指留出足够的操作空间，不会因为槽位过密导致操作时碰掉相邻的保险丝。基座底部设计了带安装孔的固定耳，两个圆形通孔的孔位间距符合车载电气部件的通用安装尺寸规范，安装时可以直接用M4或者M5的螺栓固定在车身钣金的预留安装位上，也可以配合扎带穿过固定耳上的缺口固定在车身线束支架上，适配不同的安装空间场景。基座的整体外形做了边缘倒角处理，没有尖锐的棱角，在舱内安装布线时不会刮破线束的绝缘层，避免出现线路搭铁的隐患。从设计思路上，这类集成座优先考虑的是车载场景的振动可靠性，所有槽位的壁厚都做了均匀加厚处理，不会因为长期受温变影响出现槽位开裂、卡接力下降的问题；

　　槽位底部预留了引脚穿出的通孔，继电器和保险丝的插脚可以直接穿过基座和底部的接线端子对接，不需要额外做飞线转接，能减少线路的连接节点，降低接触电阻过大带来的发热风险。在实际选型使用时，需要注意这个基座的安装边界：整体的长宽尺寸要匹配安装区域的预留空间，安装面要尽量平整，避免固定后基座出现翘曲导致槽位变形，造成继电器插拔卡滞；基座的安装位置要尽量远离发动机的高温排气侧，虽然基座本身采用耐温的工程塑料材质，但长期处于超高温环境下还是会加速材料老化，降低卡接结构的使用寿命。另外槽位之间的分隔筋也起到了物理隔弧的作用，当继电器吸合断开产生电弧时，分隔筋可以阻挡电弧窜到相邻的保险丝或者继电器上，避免出现电气故障扩大的问题。在车载电气改装场景里，

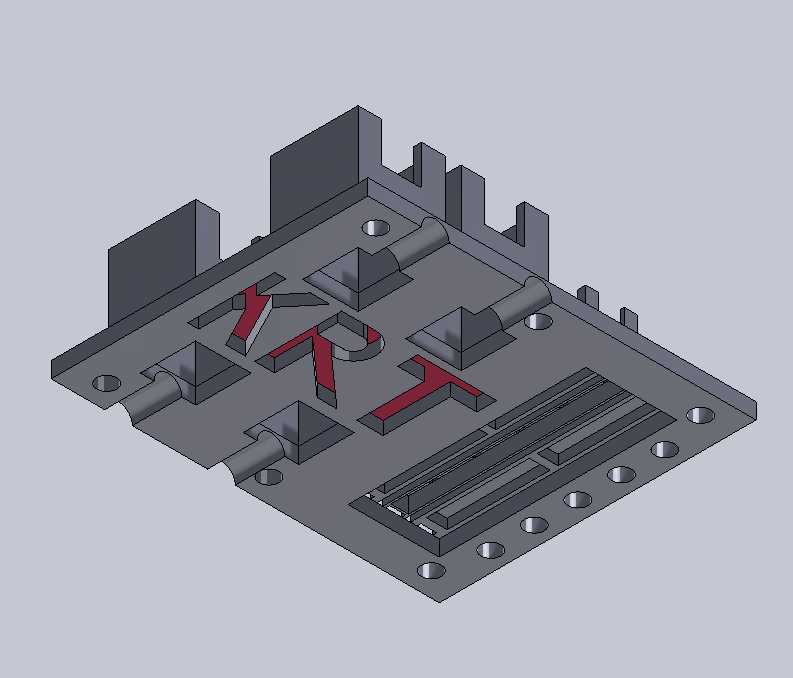

　　这类集成座常被用于加装辅助灯光、车载电器、改装电控系统时的配电整合，不用再单独为每个继电器制作独立的安装支架，也不用单独布置保险丝座，能大幅压缩配电模块的整体占用空间，让改装后的线路布局更接近原厂的规整度。在原厂配套的小型电气控制模块中，这类集成基座也可以直接作为配电模块的主体结构，只需要在底部预装对应的接线铜排，就能快速组装成完整的配电单元，减少单独开发支架和保险丝座的开模成本，也能缩短整个配电模块的装配工时。基座上的每个槽位旁边都预留了标识粘贴的平面，装配时可以对应每个继电器、保险丝的控制回路贴上标识，后续检修时能快速对应到对应的回路，不用反复对照线路图查找线序。从结构建模的角度来看，这个部件的建模重点在于槽位的尺寸公差控制，继电器和保险丝的安装槽尺寸要和对应器件的外形尺寸保留合理的装配间隙，间隙过大会导致器件安装后松旷，振动时容易出现接触不良，间隙过小则会导致器件插拔困难，装配和更换保险丝、继电器时操作不便；底部的安装孔位要和通用的车载安装支架孔位匹配，固定耳的厚度要满足螺栓锁紧时的强度要求，不会因为锁紧力过大导致固定耳断裂。基座底部还设计了几处定位凸点，当和底部的接线座配合装配时，这些凸点可以卡入接线座的对应定位孔中，让上下两部分的装配定位更精准，不会出现装配偏移导致引脚对不准接线端子的问题。
