Bodum热水壶内部替换开关结构设计

　　在家用小型加热电器的结构设计中，易损功能件的替换适配一直是售后维修与DIY改造场景里的高频需求，这款针对Bodum品牌热水壶设计的内部开关替换件，正是瞄准原机开关长期使用后易出现的卡滞、断裂、接触失效等痛点开发的功能结构件。从实际使用场景来看，家用热水壶属于高频次操作的厨房小家电，日常煮水过程中开关需要反复承受按压操作的载荷，同时长期处于壶身附近的高温高湿环境，原机配套的塑料开关往往在使用一到两年后就会出现拨叉断裂、转轴磨损、卡扣松脱的问题，直接导致热水壶无法正常触发加热通断，很多时候整机其他功能部件完好，仅因为这个小开关失效就造成整机闲置，替换件的存在可以极低的成本修复设备，延长整机使用寿命。

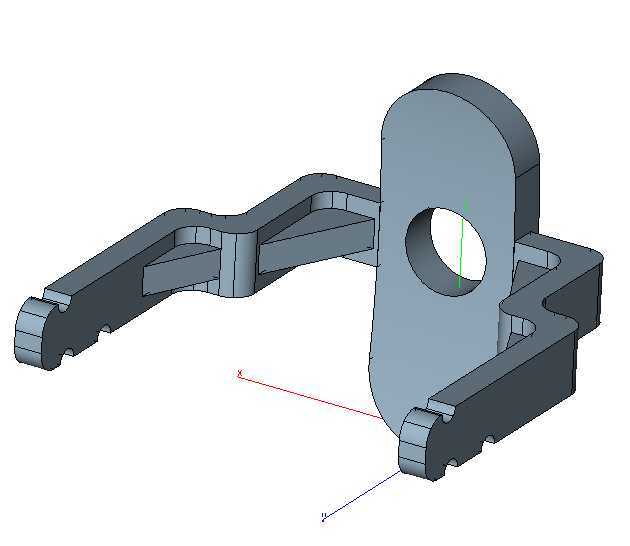

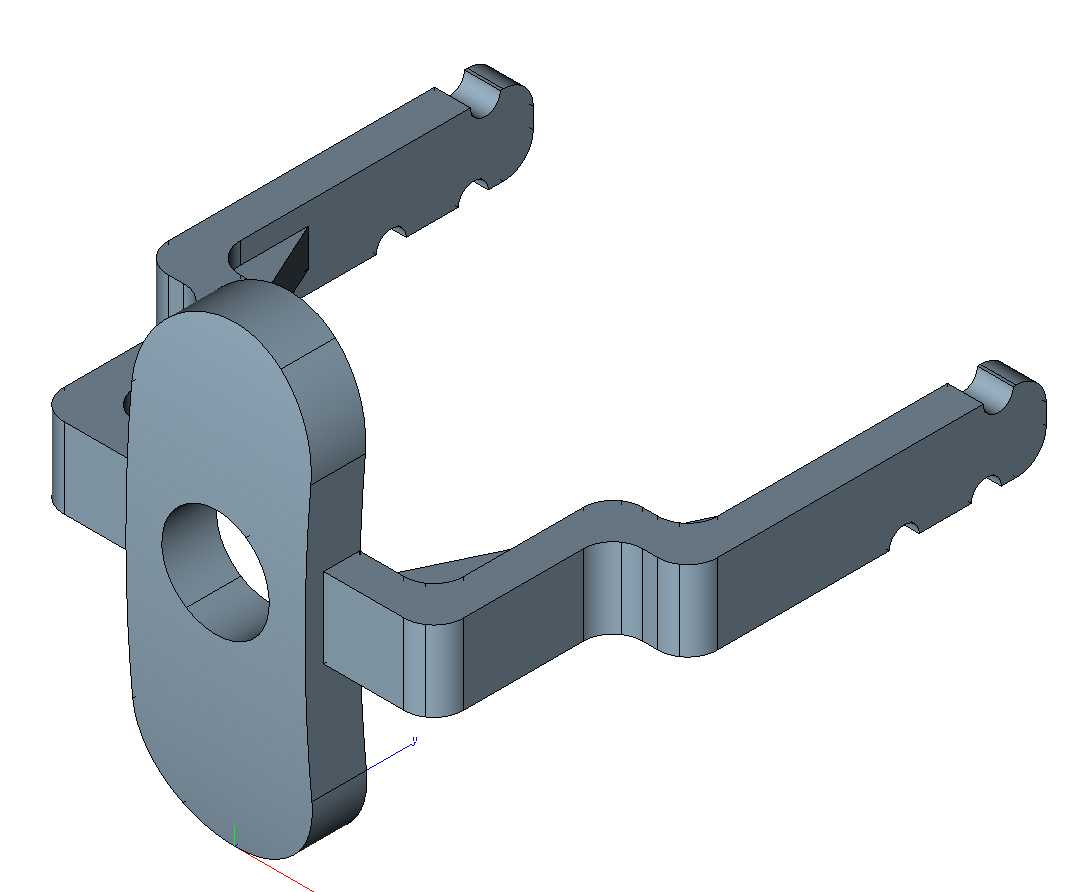

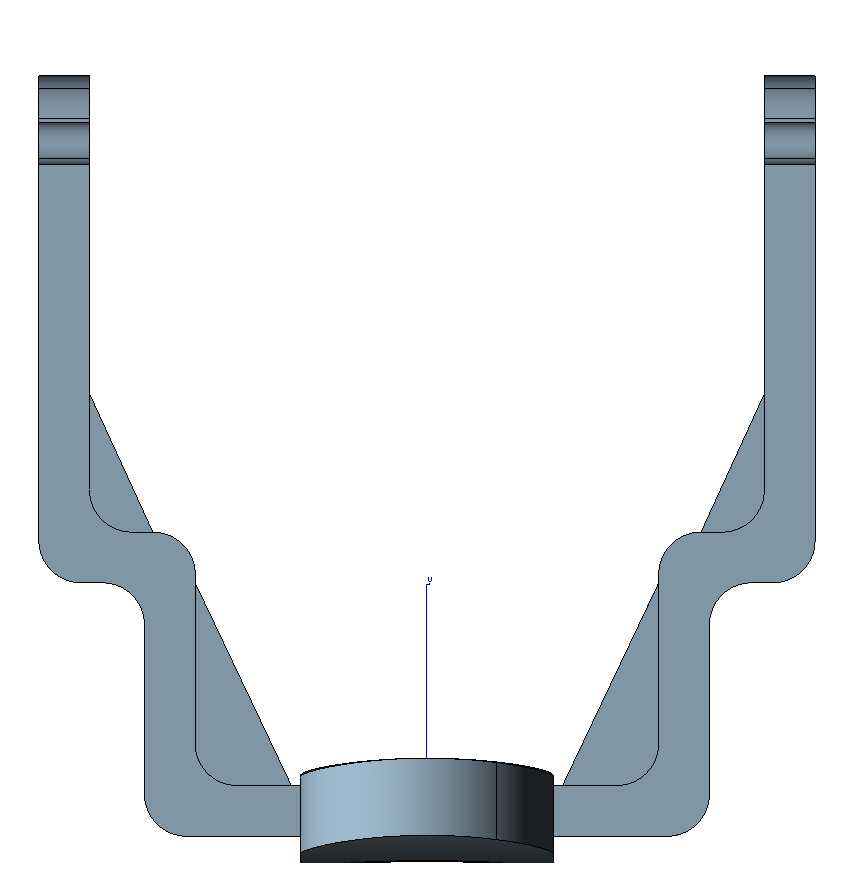

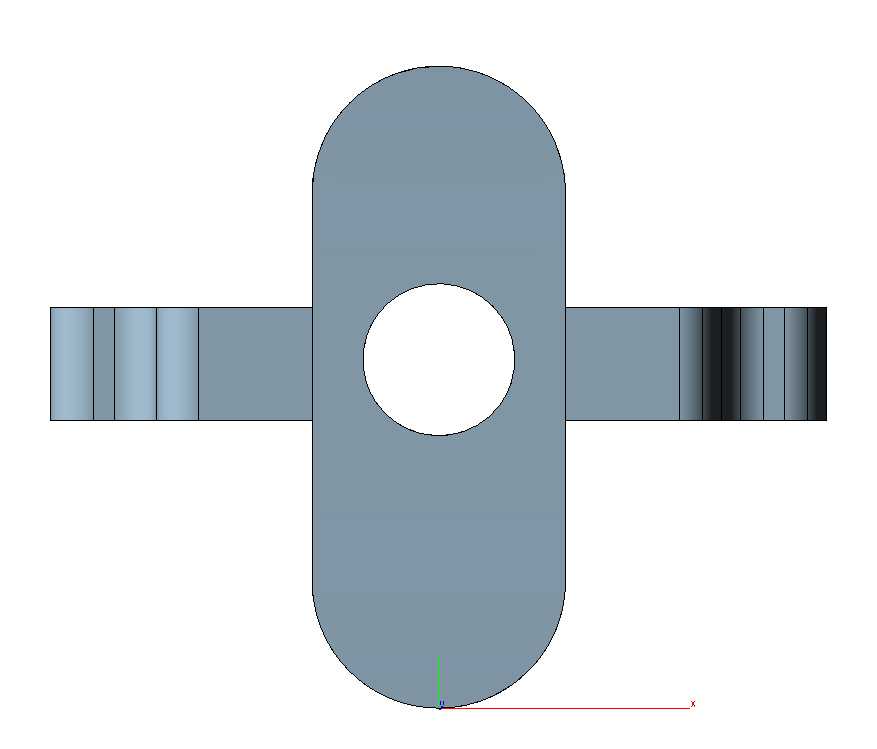

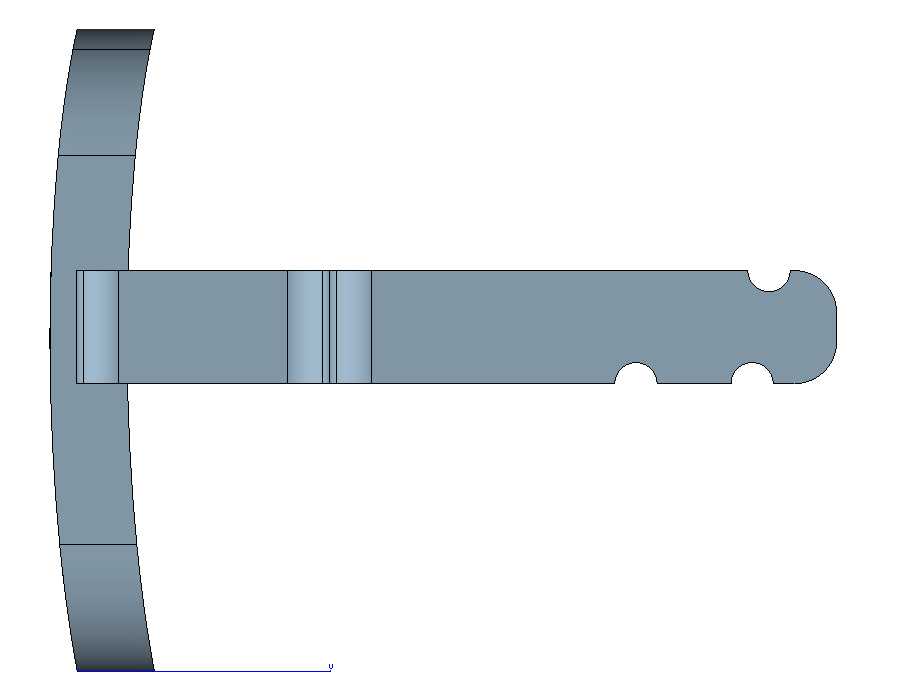

　　从功能特性上看，这款开关采用一体化拨叉式结构设计，主体分为前端操作拨片、中部转轴安装段、后端触发卡扣三个功能区段。前端的弧形拨片部分是用户操作时的施力区域，表面做了贴合手指按压弧度的曲面处理，按压时的受力分布更均匀，不会出现局部应力集中导致的断裂问题；中部的带孔圆盘段是开关的转动安装基准，中心的通孔用于穿装固定转轴，圆盘的外圆面与壶身内部的安装槽配合，实现开关按压过程中的顺畅转动，圆盘厚度经过匹配原机安装槽的宽度设计，装配后不会出现轴向窜动，避免长期使用后的磨损松旷；后端延伸出的两个平行拨叉臂是核心的功能触发端，两个臂端的卡扣结构分别对应壶内蒸汽感温元件的触发端与加热回路的微动开关压合位置，按压前端拨片时，整个结构绕中部转轴转动，后端拨叉同步完成两个动作：一是压合微动开关接通加热回路，二是卡入蒸汽感温元件的锁止位，维持加热接通状态，当水烧开后蒸汽感温元件动作顶开锁止位，开关在弹簧力作用下复位，断开加热回路，整套动作的行程匹配完全参照原机开关的运动轨迹设计，不需要对壶身内部结构做任何修改就能直接装配使用。

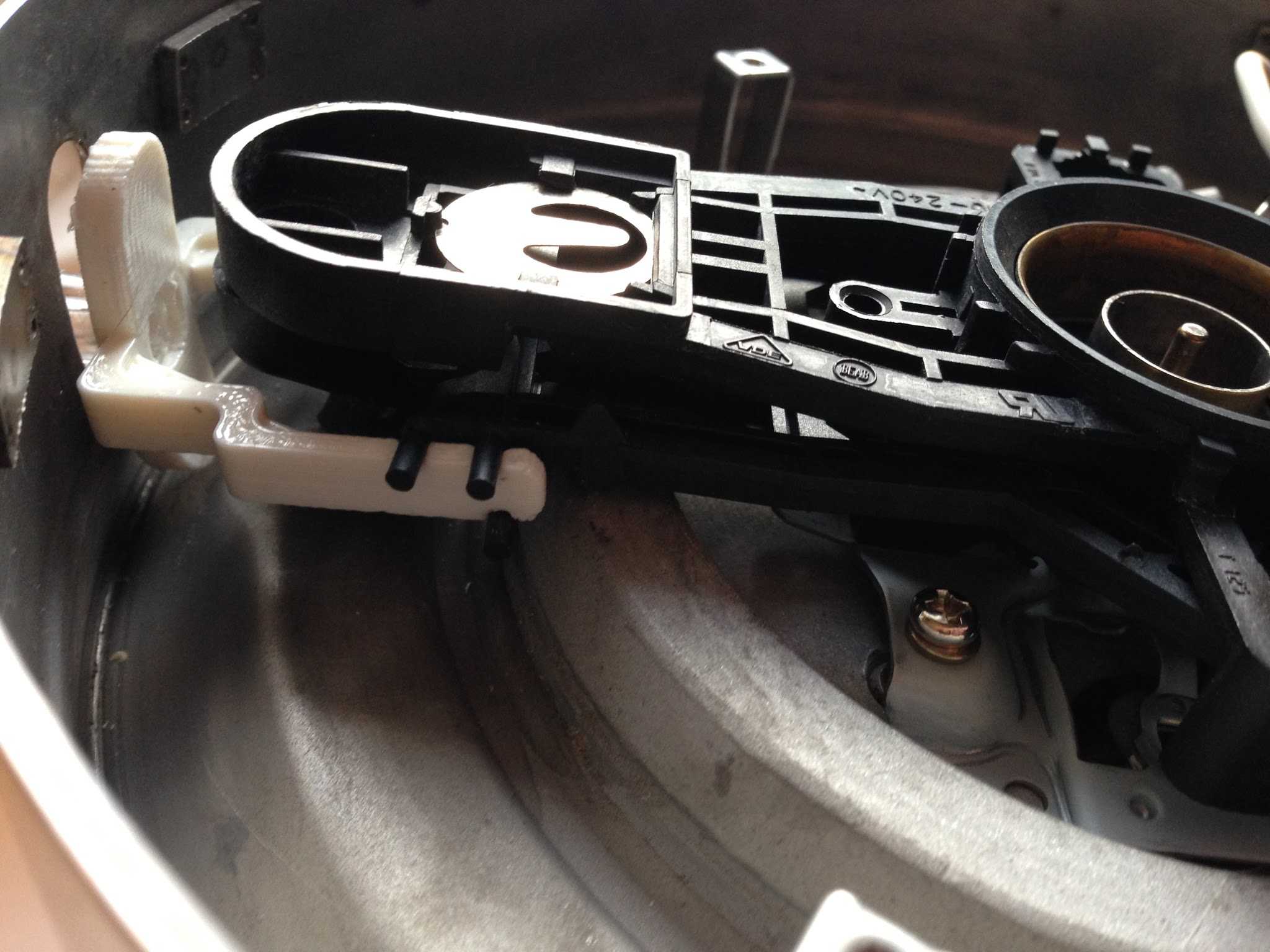

　　设计思路上全程围绕原机安装边界做适配性开发，没有做多余的结构冗余，整体采用耐温食品级塑料的结构形态做建模，所有的壁厚都参照原机开关的受力分布做了优化：在拨叉臂与中部圆盘的连接位置做了圆弧过渡加强，避免反复扳动过程中连接根部出现应力断裂；拨叉臂的截面采用变厚度设计，靠近转轴的位置厚度更大，往末端卡扣位置逐渐收薄，既保证了整体的结构强度，又让拨叉臂具备合适的弹性，在触发动作时不会因为刚性过大导致卡滞，也不会因为刚性不足出现按压变形无法触发的问题。安装边界方面，中部转轴孔的孔径、圆盘的外圆直径、两个拨叉臂的中心间距、拨叉末端卡扣的凸起高度都严格匹配原机开关的安装尺寸，装配时只需要将原机损坏的开关拆下，把替换件的转轴孔对准壶身的安装柱，卡入安装槽后再复位联动的弹簧与感温元件即可，整个装配过程不需要额外的粘接或者紧固件，完全依托原机的安装结构实现固定。

　　从实际工程验证的角度看，这类替换开关的设计核心在于运动行程的精准匹配，很多自制替换件容易出现的问题就是按压行程不对，要么按下去无法卡紧锁止，要么复位时无法彻底断开微动开关，存在持续干烧的安全隐患，这款结构在建模时就反复核对了原机开关的转动角度、拨叉末端的位移量，确保按压到锁止位置时，微动开关的压合行程处于厂商推荐的可靠触发区间，复位时拨叉能完全离开微动开关的压柄，彻底断开回路。同时拨叉臂上预留的缺口结构是为了避让壶身内部的加强筋与导线走线位，装配时不会和周边零件产生干涉，开关转动全程的运动包络都在原机预留的空腔范围内，不会出现摩擦壶体内壁的问题。对于结构设计从业者来说，这类家电易损替换件的设计不需要追求花哨的外形，核心是精准匹配原有的安装接口与运动参数，在保证功能可靠的前提下优化易损位置的结构强度，就能实现很好的使用效果，相比重新开模制作整壶配件，这类单一功能件的替换设计成本更低，也更符合日常维修的实际需求。
