车辆轻型盖体用可拆卸式铰链结构

　　在商用车、乘用车辆的舱盖、检修口盖、储物舱盖等轻型到中等重量盖体的连接设计中，铰链作为实现盖体开合转动、同时承担定位与载荷传递的核心部件，其结构合理性直接影响盖体的使用手感、维护效率与长期可靠性。这款可拆卸铰链的设计，正是针对车辆场景下盖体需要频繁拆装维护、同时要保证开合过程稳定无窜动的需求开发，区别于常规固定式合页，它在不额外增加拆装工具复杂度的前提下，实现了铰链两部分的快速分离与对位装配。从实际应用场景来看，这类铰链多用于车辆侧方检修舱盖、电瓶舱盖、车载工具箱盖等位置，这类位置的盖体重量通常在2kg到15kg区间，日常开合频次不高，但在车辆维保过程中，往往需要将盖体完全拆下以获得更大的操作空间，

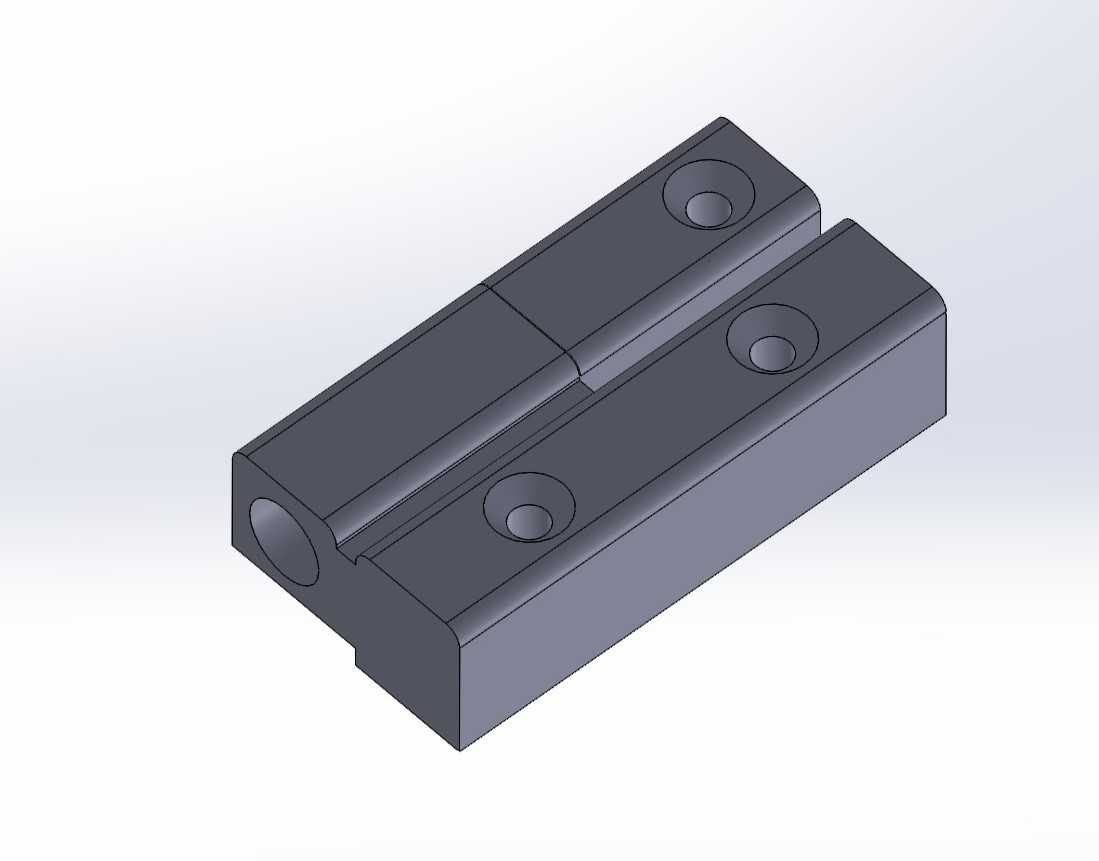

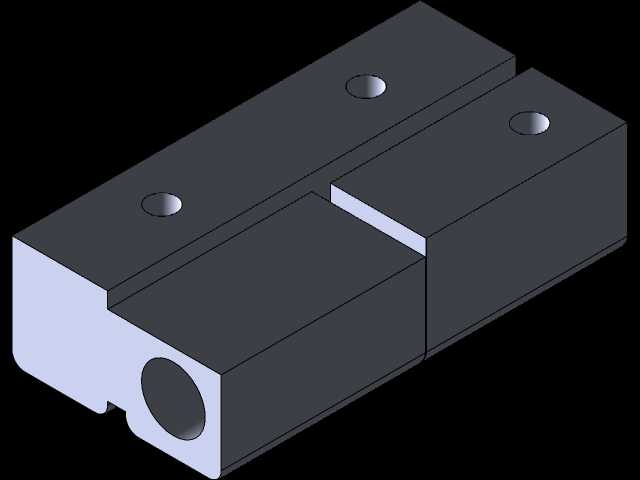

　　常规固定式铰链需要拧下全部安装螺丝才能分离盖体，不仅操作繁琐，反复拆装螺丝还容易造成安装孔滑牙，导致连接失效，而这款可拆卸铰链通过两瓣式的本体结构设计，在转轴位置做了可分离的插接配合，只需要将盖体开合到特定角度，就可以直接将带转轴套的一半从另一半的转轴槽中滑出，无需拆卸任何安装螺丝，大幅提升维保效率。从功能特性上看，这款铰链的两部分本体均采用等截面的长条块状结构，每一半本体上都设置了两个沉头安装孔，安装时螺丝可以完全沉入孔内，不会突出表面干涉盖体开合，也避免了螺丝外露造成的锈蚀、刮蹭问题。转轴部分采用了隐藏式的圆柱配合结构，配合面做了适当的公差匹配，既保证转动过程无明显旷量，又不会因为公差过紧导致开合卡滞，

　　在车辆行驶过程中产生振动时，配合面的接触长度足够，不会出现异响或者转轴脱出的问题。设计思路上，这款铰链没有采用复杂的弹性锁止或者快拆扳扣结构，而是依靠结构本身的形位配合实现可拆卸功能，一方面减少了活动零件数量，降低了故障概率，另一方面金属本体的整体式结构也能承受更大的径向载荷，应对车辆行驶中的振动冲击不会出现结构断裂。在外形尺寸与安装边界方面，这款铰链的本体宽度与厚度做了统一的等尺寸设计，安装时只需要在盖体和安装基座上分别开出对应深度的沉台，保证铰链安装后表面与周边结构齐平即可，两个安装孔的孔距做了标准化设计，适配车辆上常用的盖体安装孔位规格，不需要额外重新打孔改位。转轴的中心高度与本体底面的距离经过精准计算，

　　保证盖体在0到90度开合范围内，边缘不会与基座产生刮碰，开合到最大角度时，盖体的重心落在铰链支撑范围内，不会出现自动回落的问题。在实际选型使用时，需要注意安装面的平面度误差不能超过0.1mm，否则会导致两瓣铰链装配后出现错位，造成转动卡滞，安装螺丝的拧紧力矩要控制在合理区间，避免过紧导致本体变形，影响转轴的配合间隙。不同于民用家具上的薄型合页，这款铰链的本体厚度更大，材料选用的是具备一定强度的金属材质，表面做了防锈处理，能够适应车辆户外使用时的高低温、潮湿、盐雾等复杂环境，长期使用不会出现锈蚀卡滞的问题。在三维建模过程中，这款铰链的所有配合面都做了适当的倒角处理，既避免了加工时的锐边割手，也在装配时起到导向作用，让两瓣结构的对位插接更加顺畅，沉头孔的深度与角度完全适配标准沉头螺丝的规格，安装后螺丝头不会突出本体表面，保证外观的平整性。对于结构设计人员来说，在做车辆盖类部件的连接设计时，可以直接参考这款铰链的安装尺寸进行布局，不需要额外设计复杂的连接结构，既缩短了开发周期，也能保证连接结构的可靠性，避免因为铰链设计不合理导致的盖体下垂、开合异响、拆装困难等常见问题。
