多规格工业用低衬套组件三维设计

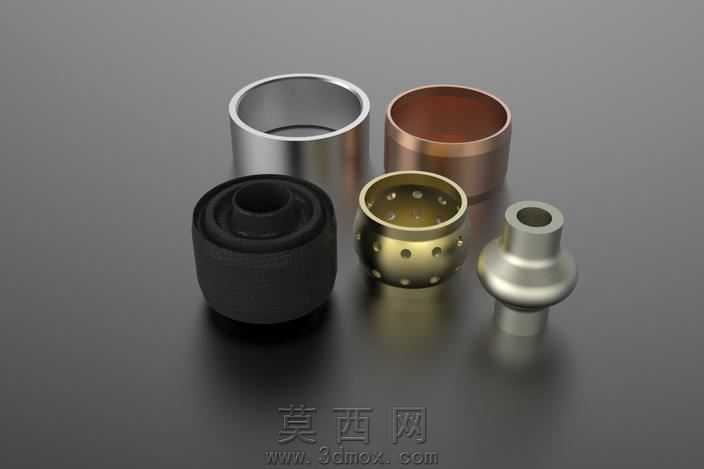

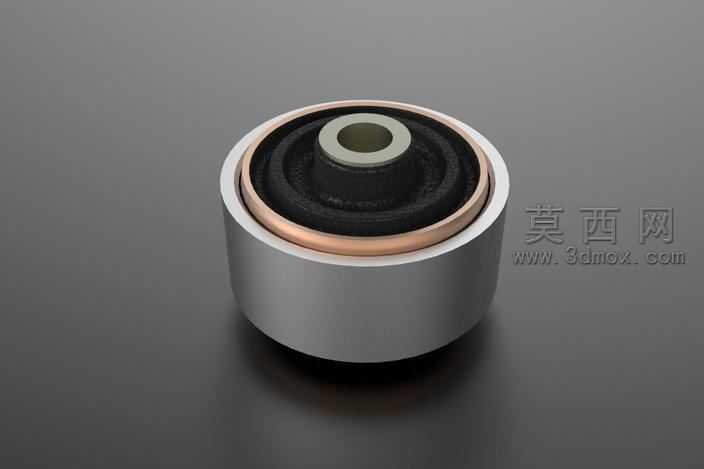

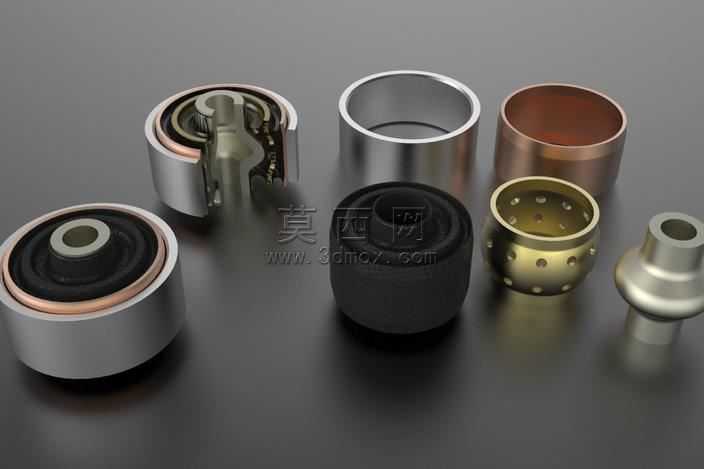

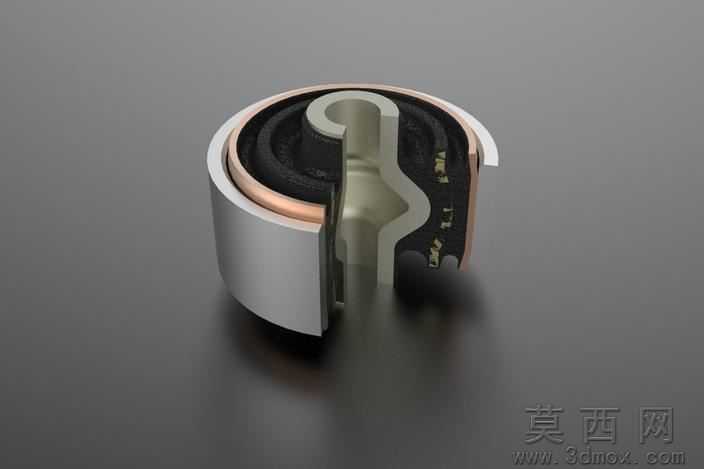

本次低衬套组件的三维设计，围绕工业场景下衬套类零件的实际使用需求展开，首先针对不同工况的适配要求，规划了包含金属光面衬套、带橡胶缓冲层衬套、带储油孔衬套、铜质衬套在内的多规格产品矩阵，覆盖不同载荷、转速、使用环境下的衬套应用场景。建模阶段采用参数化设计逻辑，先以回转体基础特征搭建各衬套的主体轮廓，针对带内置轴承结构的复合衬套，逐层拆解内圈、滚动体、保持架、外圈、密封层的装配关系，保证各零件的配合公差符合机械设计标准，避免出现干涉问题；针对表面带均匀分布油孔的铜质衬套，采用阵列特征完成孔位排布，确保孔位间距、孔径大小统一，满足储油润滑的功能需求；针对带橡胶缓冲层的减震衬套，分别完成金属内芯、橡胶缓冲层、金属外套的独立建模，还原橡胶层与金属件的包覆贴合结构。材质与渲染环节，针对不同材质的衬套匹配对应的材质参数：钢制衬套调整金属粗糙度参数，还原机加工后金属表面的细腻哑光金属质感，边缘处添加轻微的倒角高光效果体现加工精度；铜质衬套调整金属色泽为暖铜色调，添加轻微的氧化质感提升真实度；橡胶材质的衬套调整材质的漫反射参数，还原橡胶表面的哑光磨砂质感，区分黑色橡胶与金属件的视觉差异；带内置轴承的衬套单独为滚动体、保持架设置差异化金属材质，清晰展现内部结构层次。渲染阶段采用影棚级布光方案，主光源从侧上方打亮零件主体，添加辅助光消除暗部死黑，底部设置柔和反光板，衬出金属零件的边缘轮廓，同时在深色背景上投射柔和阴影，让各衬套的结构形态、材质差异得到清晰展现。设计过程中充分考虑衬套的实际功能需求，所有衬套的壁厚、配合面尺寸均参考通用五金配件的行业标准设定，不同规格衬套的尺寸梯度覆盖常规安装孔径需求，既满足静态支撑的衬套使用场景，也适配带减震、储油润滑需求的动态工况，整套模型结构严谨，细节还原度高，可用于机械结构装配演示、配件选型参考、产品宣传展示等多个场景。
