欧式连接器工业接插件三维结构设计

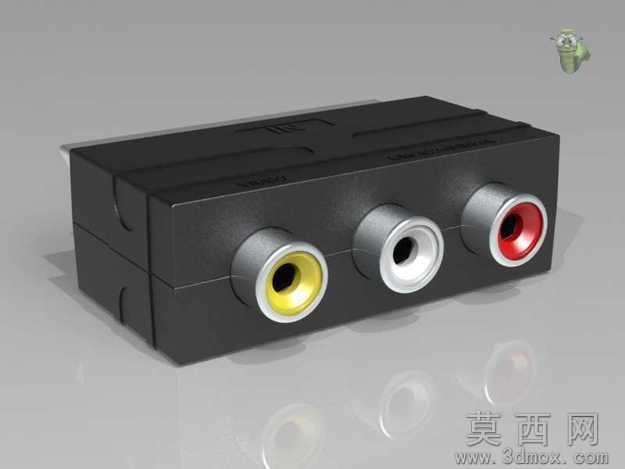

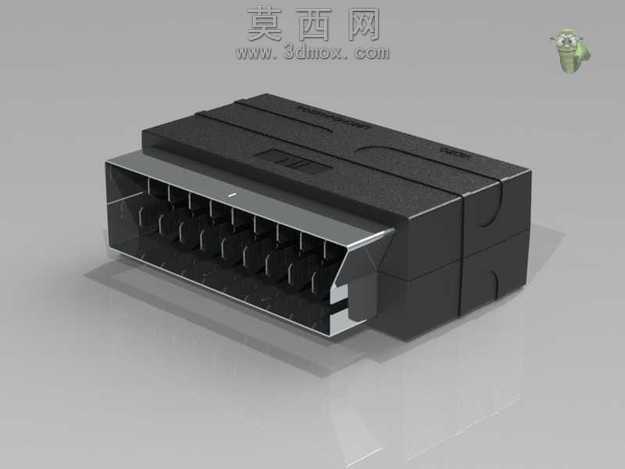

本作品为欧式连接器的三维数字化设计模型，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成整体外形轮廓的骨架搭建，再拆分各个功能部件逐一细化建模，确保各部件装配公差符合工业接插件的通用设计规范。模型完整还原了欧式连接器的典型结构，包含黑色绝缘塑壳主体、金属屏蔽包边、内部多组插接触点端子几个核心部分。塑壳部分采用实体拉伸结合切除特征完成，表面的防滑凹槽、定位卡扣结构均做了精细还原，材质设定为添加哑光炭黑粒子的阻燃工程塑料，渲染时调整了材质的粗糙度与漫反射参数，还原工程塑料哑光磨砂的真实质感，同时在塑壳的分型线位置做了细微的倒角处理，避免尖锐棱角带来的不真实感。金属屏蔽包边采用薄壁钣金特征建模，边缘的压接卡扣、导向斜角都按照实际生产工艺做了细节处理，材质设定为镀镍锡磷青铜，渲染时调整金属材质的反射率与高光参数，还原金属件略带磨砂的金属光泽，同时在包边与塑壳的贴合位置做了细微的装配间隙处理，还原实际产品的装配状态。内部的插接触点端子按照等距阵列排布，每个端子的接触弹片结构都做了单独建模，还原弹片的弹性接触结构，端子材质设定为镀金铜合金，渲染时突出接触部位的金属亮面质感，与塑壳、屏蔽件形成材质层次区分。整体模型装配完成后添加了真实的环境光影，采用柔和的工作室布光，通过主光、辅光、轮廓光的搭配，突出连接器各部分的结构层次与材质差异，阴影做了柔化处理，让整体渲染效果贴近工业产品宣传级的展示效果。建模过程中所有结构均参考实际欧式连接器的尺寸规范，各部件之间的装配关系完全符合实际产品的组装逻辑，可用于产品结构展示、装配工艺演示、接插件选型参考等场景，模型的所有特征均保留参数化属性，可根据实际使用需求调整引脚数量、外形尺寸等参数，适配不同的使用场景需求。
