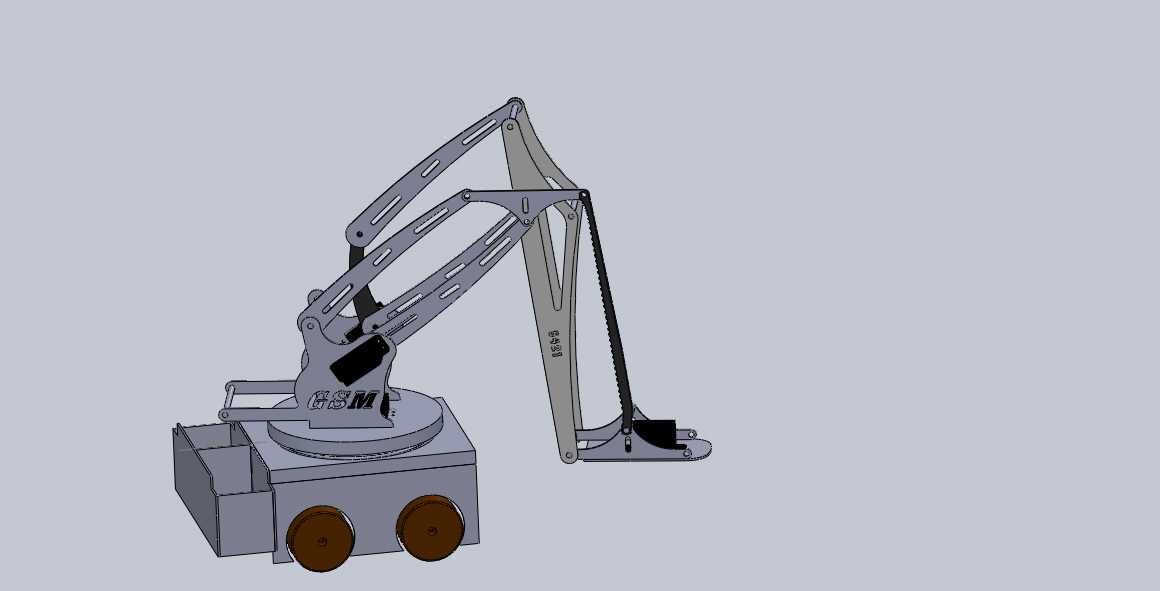

该轮式移动机械臂结构采用轮式移动底盘搭配多关节串联机械臂的组合构型,底盘部分采用双侧驱动轮布局,预留了电控元件、动力源的安装腔体,腔体边界与驱动轮安装位预留足够的装配间隙,避免走线、元件固定时与运动部件产生干涉。底盘上部设置回转支撑基座,作为机械臂整体的旋转连接结构,可实现机械臂整体相对于底盘的360度水平回转,扩大作业覆盖范围。机械臂部分采用平行四边形连杆构型的多关节设计,各臂段通过铰接销轴连接,关节处预留了驱动元件、传动部件的安装空间,臂体采用镂空式结构设计,在保证结构刚性的前提下降低整体自重,减少移动底盘的负载压力。臂端设置作业执行端安装位,可根据不同作业场景更换夹爪、吸盘、工具头等不同执行部件,适配不同的作业需求。
从实际应用场景来看,这类结构可用于轻型物料的分拣转运、教学实验平台搭建、狭小空间内的巡检作业、轻型装配工位的辅助操作等场景,轮式底盘的设计让设备可以在平整的车间地面、实验场地内灵活移动,弥补固定工位机械臂作业范围有限的短板。设计过程中需要重点考量各关节的运动行程限位,避免臂段运动过程中与底盘、自身臂体产生碰撞,同时要核算各臂段的重心分布,保证机械臂在最大伸展状态下,整体设备的重心仍落在底盘支撑轮廓范围内,避免出现倾翻风险。安装边界方面,底盘的轮距、轴距参数需要匹配作业场景的通道宽度,保证设备可以顺利通过预设的通行空间,机械臂完全收拢状态下的整体外轮廓尺寸,需要满足常规仓储通道、实验场地的通行要求,机械臂最大伸展高度、
最大水平作业半径,需要匹配对应作业场景的工位高度、作业距离要求,比如用于桌面物料拾取时,最大伸展高度需要覆盖桌面到物料架的高度差,水平作业半径需要覆盖工位周边的物料摆放范围。连杆机构的设计上,平行四边形结构可以保证臂端在升降过程中保持水平姿态,降低末端执行器的姿态控制难度,减少驱动控制的复杂度,适合对成本控制有要求、作业精度需求适中的应用场景。各铰接点的轴承安装位需要预留足够的支撑宽度,保证关节转动时的刚性,减少臂端的晃动量,传动结构的走线槽沿臂体内部布置,避免线缆外露在运动过程中产生剐蹭、缠绕问题。底盘的驱动轮安装位采用下沉式设计,降低底盘整体重心,进一步提升设备移动和作业过程中的稳定性,上部腔体的分隔设计可以将动力源、控制板、
驱动模块分区域安装,方便后期的维护检修,同时避免不同模块之间的电磁干扰。这类结构在设计建模时,需要先明确作业负载、作业半径、移动速度这些核心参数,再反向推导各臂段的截面尺寸、材料选型、驱动元件的参数匹配,比如作业负载在1kg以内的轻型场景,臂段可采用硬质铝合金材质,兼顾刚性和自重,若负载更大则需要调整臂段截面厚度,或更换强度更高的结构材料。关节处的限位结构需要在建模时就预留安装位,可采用硬限位加软限位的双重设计,硬限位通过结构凸台限制关节的最大转动角度,避免超程损坏传动部件,软限位通过控制程序设置角度阈值,作为第二重保护。轮式底盘的前部可根据需求加装传感器安装位,用于布置避障传感器、视觉识别模块,让设备具备自主导航、目标识别的扩展能力,适配更复杂的自动化作业场景。臂端的执行器连接接口采用标准化快换设计,无需额外工具即可快速更换不同的作业工具,提升设备的场景适配性,不需要针对不同作业场景重新设计臂端结构,降低后续的改造成本。整体结构没有冗余的复杂部件,加工难度较低,大部分结构件可采用板材切割、折弯加工后铰接装配,适合小批量试制或教学场景下的组装调试,各部件的装配公差需要合理设置,铰接孔的同轴度公差需要控制在合理范围内,避免关节转动时出现卡滞、晃动过大的问题。
