工业机器人负载夹持臂结构设计

　　在自动化产线的物料搬运、工件上下料、工位转序场景中，夹持臂作为工业机器人末端执行器与机械臂主体的连接传力构件，直接决定整套抓取系统的负载上限与运行稳定性。这款夹持臂的结构设计完全围绕重载抓取工况展开，从受力路径规划到截面形态优化，都贴合车间实际生产中的载荷传递逻辑。日常运行中，夹持臂上端通过同轴铰接孔与机器人腕部输出法兰对接，两个铰接孔的同轴度公差控制在0.02mm以内，避免铰接处出现偏载力矩，加速铰接销轴的磨损；下端的钩状夹持端直接与夹爪驱动模块、工件定位卡口相连，抓取工件时的重力、夹持反力、启停阶段的惯性冲击，都会沿着臂身的纵向筋条向上传递至铰接端，整个传力路径没有突兀的截面突变，能最大程度降低应力集中带来的疲劳失效风险。

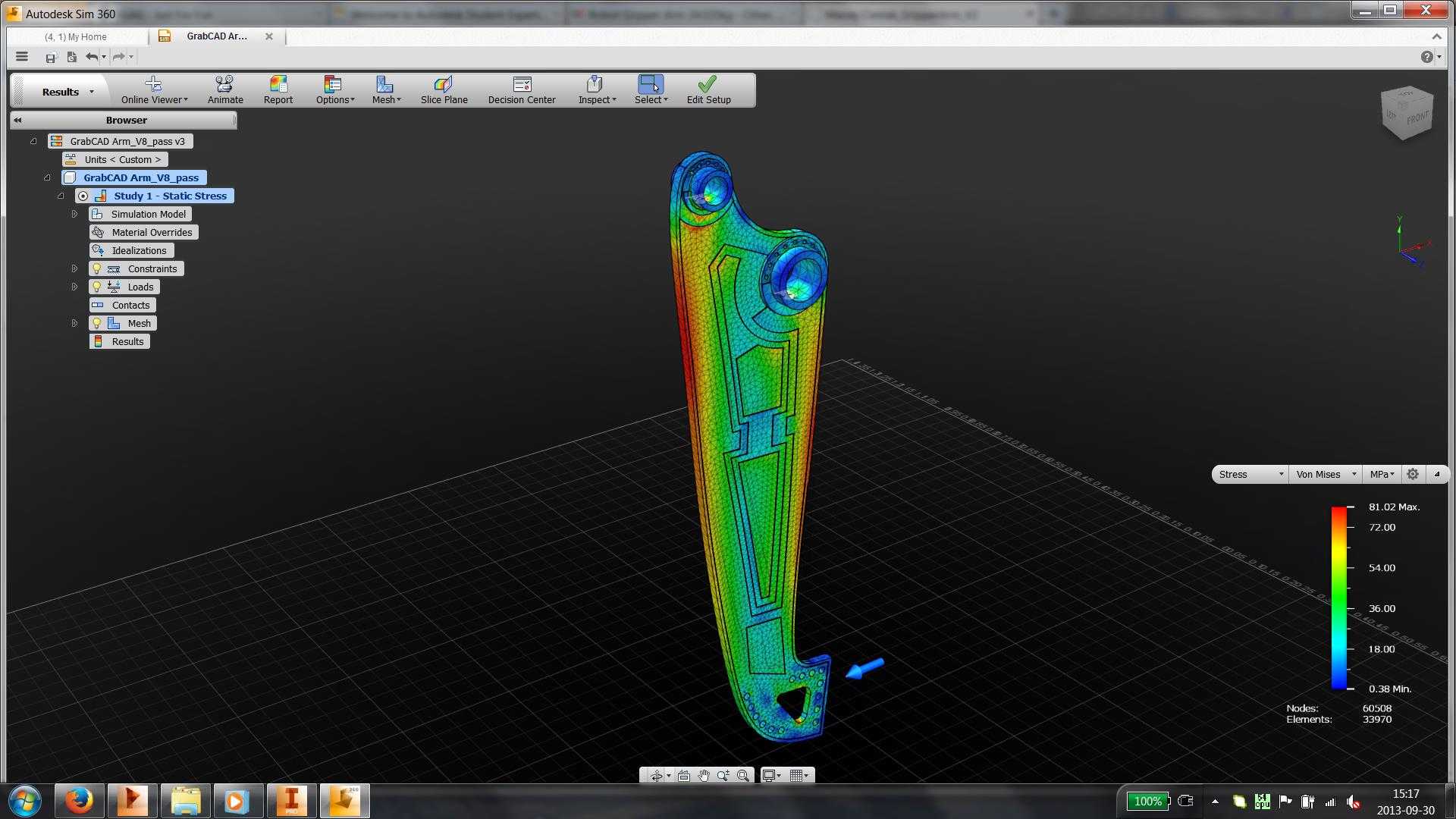

　　设计阶段优先考虑了臂身的受力分布合理性，从有限元分析的应力云图可以看到，臂身上段靠近铰接孔的区域应力水平最高，因此该区域的壁厚做了渐变加厚处理，同时在铰接孔周边设计了环形加强凸台，避免孔位在交变载荷下出现椭圆变形；臂身中段采用了镂空式筋板结构，在不降低整体抗弯截面模量的前提下，尽可能削减了非受力区域的材料冗余，既控制了构件自身重量，降低机器人腕部的额外负载，也减少了臂身高速摆动时的转动惯量，提升机器人启停的响应速度。臂身表面的渐变色彩对应不同区域的应力水平，从下端夹持端的低应力区到上端铰接端的高应力区，材料分布完全匹配应力梯度，没有出现材料浪费或者局部强度不足的问题。

　　从安装边界来看，这款夹持臂的两个铰接孔中心距、下端夹持接口的安装孔位尺寸，都匹配主流六轴工业机器人腕部的安装标准，不需要额外设计转接法兰就能直接装配，替换现有老旧磨损的夹持臂时，不需要调整机器人原有运动路径参数，能大幅缩短产线停机改造的时间。臂身的整体外轮廓做了圆角过渡处理，没有尖锐的棱角凸起，既避免车间调试人员巡检时被磕碰划伤，也能防止臂身高速摆动时与周边的工装护栏、输送线设备发生剐蹭卡滞。下端的夹持端预留了夹爪驱动气缸、位置传感器的安装走线槽，传感器线缆、气路软管可以沿着臂身内侧的走线凹槽布置，通过线卡固定后不会在臂身摆动时出现线缆拖拽、缠绕的问题，适配自动化产线长时间连续运行的布线需求。

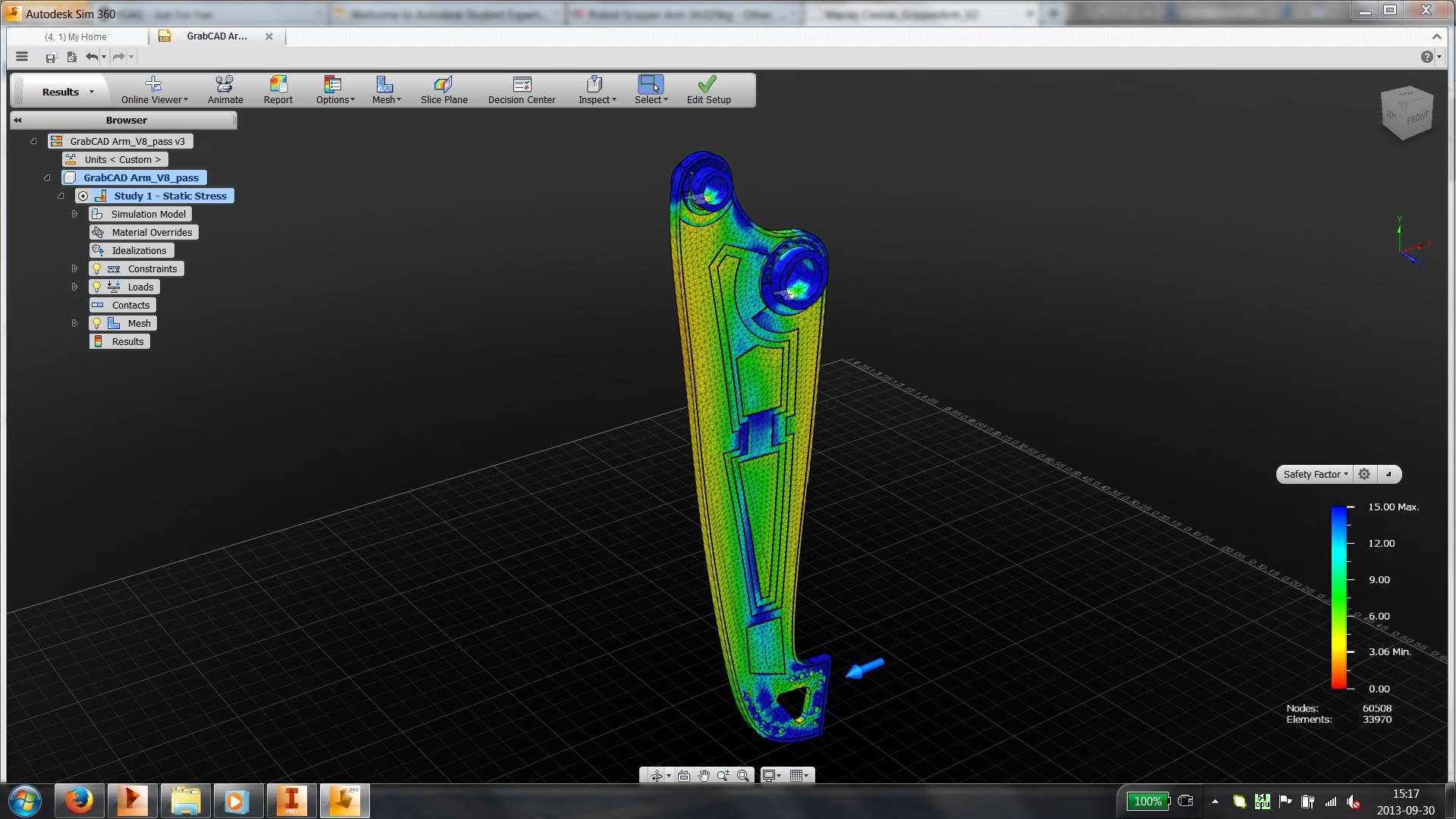

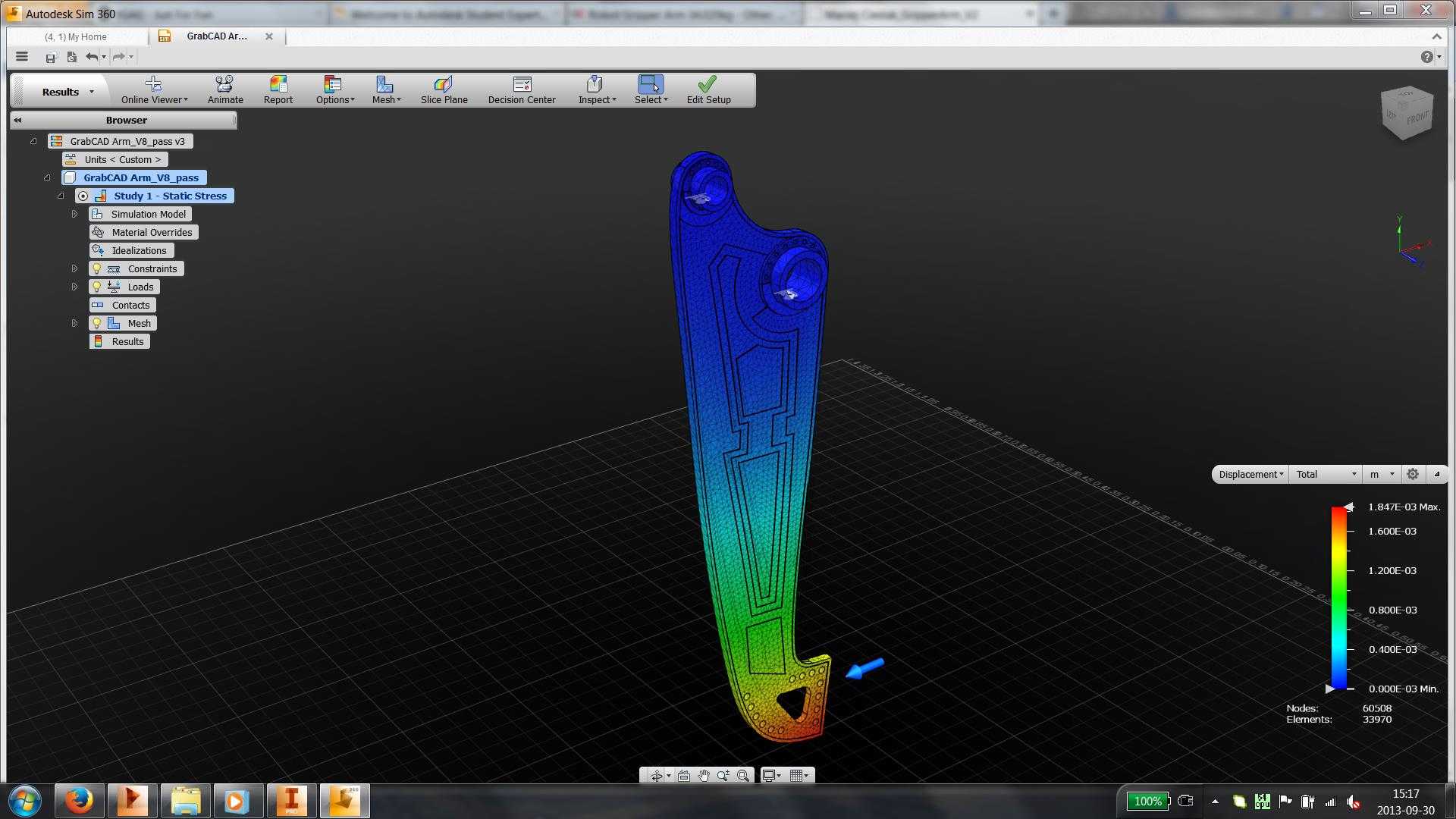

　　实际工况适配方面，这款夹持臂的强度储备完全满足29kg级负载的抓取需求，最大应力远低于常用结构钢的屈服强度，安全系数覆盖了产线常见的偏载抓取、急停冲击等极端工况，正常维护条件下的使用寿命能满足三班倒连续生产的要求。臂身的最大位移量控制在合理范围内，不会因为臂身变形导致夹爪定位精度下降，影响工件的抓取对位精度，适配机加工自动上下料、铸造车间毛坯件转运、仓储物流重载码垛等多种场景的使用需求。设计过程中没有刻意追求轻量化极限，而是在自重、强度、刚性三者之间做了平衡，既不会因为臂身过重压缩机器人的有效负载空间，也不会因为过度削减材料导致臂身刚性不足，在高速抓取时出现震颤，影响夹爪的抓取稳定性。
