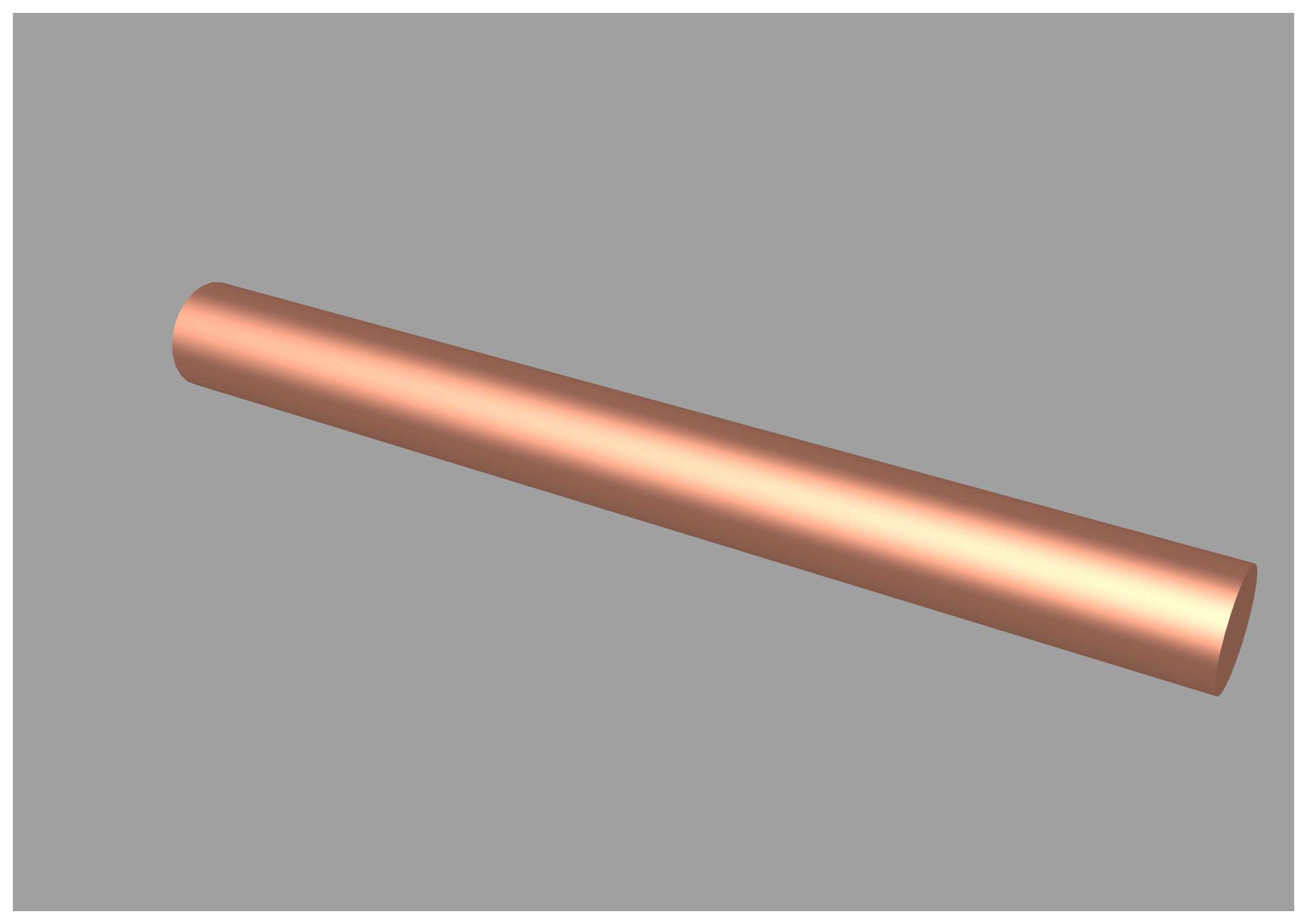

通讯设备用紫铜导电连接圆棒结构

　　在通讯基站内部的射频模块连接、信号传输链路搭建场景中，这类紫铜材质的圆棒构件是保障信号稳定传输、降低线路损耗的核心基础零件，区别于普通结构用圆钢，这类铜棒的设计核心围绕导电性能、接触可靠性与安装适配性展开，从实际工程落地的角度看，这类零件的设计首先要匹配通讯设备内部的安装空间边界，常规应用场景下，棒体的外径公差需要控制在h7精度区间，避免与安装基座的固定孔出现装配间隙过大导致的接触电阻飙升，或是过盈量超标造成装配应力使棒体变形的问题。从功能特性上看，这类铜棒选用T2紫铜材质，本身具备优异的导电率，在高频信号传输场景下，趋肤效应的影响会被纳入设计考量，棒体的表面粗糙度需要达到Ra1.6以下，减少表面氧化层带来的信号衰减，

　　同时棒体的两端端面需要做平整倒角处理，既可以避免装配时刮伤连接端子的镀金接触面，也能保证端面与对接端子的有效接触面积达到95%以上，降低大电流通过时的局部发热风险。在实际设备运行过程中，这类铜棒不仅承担导电传输的作用，部分场景下还需要兼顾结构支撑的功能，因此棒体的直线度公差需要控制在每米0.1mm以内，避免长距离安装时出现弯曲变形，导致与周边屏蔽构件的安全距离不足，引发信号串扰问题。设计过程中，需要提前核算不同安装工况下的载流量，根据设备的额定工作电流匹配对应的棒体直径，比如在通讯设备的电源汇流排连接场景，直径6mm的紫铜棒可以稳定承载30A以内的持续工作电流，同时还要考虑环境温度变化带来的热胀冷缩量，在长度方向预留0.2-0.

　　5mm的伸缩间隙，避免温度循环工况下棒体出现应力疲劳，影响连接可靠性。从安装边界来看，这类铜棒的固定方式多采用绝缘衬套配合卡簧限位，因此棒体上的卡簧槽位置需要根据安装基座的固定点位精准定位，槽宽公差控制在±0.05mm，槽深按照棒径的10%设计，既保证卡簧的固定强度，又不会因为槽深过大削弱棒体的整体结构强度。在通讯设备的户外基站应用场景中，这类铜棒的表面还会做钝化处理，提升耐盐雾、耐潮湿的性能，避免长期户外运行出现表面氧化锈蚀，导致导电性能下降。不同于民用场景的普通铜棒，通讯领域用的这类导电圆棒，对材质的纯度有明确要求，铜含量需要达到99.9%以上，减少杂质元素对导电率的影响，同时棒体内部不能存在气孔、夹渣等铸造缺陷，

　　避免长期通电过程中缺陷位置出现局部过热，引发设备故障。在三维建模过程中，需要重点还原棒体的尺寸公差、倒角细节、表面处理要求对应的结构特征，同时要模拟装配过程中的干涉情况，验证棒体与周边绝缘件、连接端子、屏蔽罩的间隙是否满足安全距离要求，尤其是在高密度安装的通讯模块内部，棒体的走线位置需要避开高频信号线路，减少电磁干扰的影响。实际选型过程中，工程人员会根据设备的功率等级、安装空间、散热条件综合确定棒体的具体参数，比如在高功率的通讯功放模块内部，会适当加大棒体直径，提升载流余量，同时在棒体与绝缘件接触的位置增加防滑滚花结构，避免长期震动工况下棒体出现移位，导致连接松脱。这类构件虽然结构外形看似简单，但在通讯设备的信号传输、电源供给链路中起到不可替代的作用，任何一个尺寸偏差、材质缺陷都可能导致整个通讯设备的运行稳定性下降，因此从设计建模到生产加工的全流程，都需要围绕通讯场景的特殊要求做针对性的参数匹配，不能直接套用通用五金圆棒的设计标准。
