PRG90导电滑环结构三维设计模型

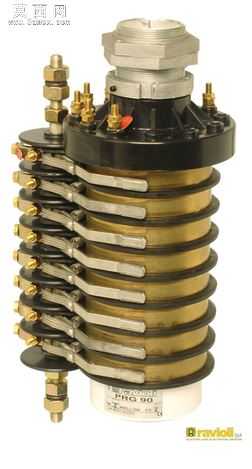

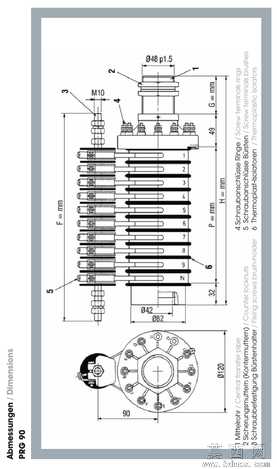

本模型为PRG90型导电滑环的精细化三维建模成果，建模过程中严格遵循实物测绘的尺寸比例，完整还原了该款滑环的全部结构细节。建模阶段采用自底向上的装配设计思路，首先拆分滑环的各个组成单元：顶部的安装固定法兰座、分层堆叠的铜质导电环组、对应每一环的刷架接触组件、底部的出线端固定结构、中心贯穿的传输管道结构，以及分布在法兰盘上的接线端子与紧固件，每一个独立零件都单独完成参数化建模，确保各零件间的装配公差符合实际生产的配合要求。材质渲染阶段针对不同部件的物理属性做了精准的材质匹配：导电环部分采用抛光黄铜材质，还原铜环的金属光泽与分层堆叠的层间质感；刷架弹片采用镀锡铜合金材质，表现出弹片的弹性金属质感与表面哑光镀覆效果；顶部安装座采用阳极氧化银白铝合金材质，还原铝合金的细腻金属质感与机加工表面纹理；绝缘隔层采用黑色耐高温工程塑料材质，表现出塑料的哑光磨砂质感；接线端子采用黄铜镀金材质，还原接线柱的亮面金属质感，整体渲染效果贴近实物的视觉表现。结构设计上完整还原了该款滑环的功能特性：中心预留直径42毫米的内部传输通道，可满足流体、电源、驱动轴或钢丝绳的贯穿布设需求；多环堆叠的结构可实现多路独立电信号与功率的旋转传输，刷架与铜环的接触结构做了精准的贴合设计，还原滑环旋转过程中持续接触导电的结构逻辑；顶部法兰的安装孔位、接线端子的排布位置都严格对应实物尺寸，可直接用于机构装配的干涉检查与布局验证。建模过程中对层间绝缘垫片的厚度、刷臂的弯折角度、紧固件的装配位置都做了细节还原，没有省略细小的结构特征，确保模型可用于后续的结构分析、装配演示以及相关旋转导电机构的设计参考，完整呈现了这款滑环的模块化设计特点，即刷架单元与模块单元可自由组合适配不同功率规格的使用需求，对应50A、80A、120A三种额定电流的模块适配结构也在模型中做了对应体现。
