枪械配套消声抑制器三维结构设计

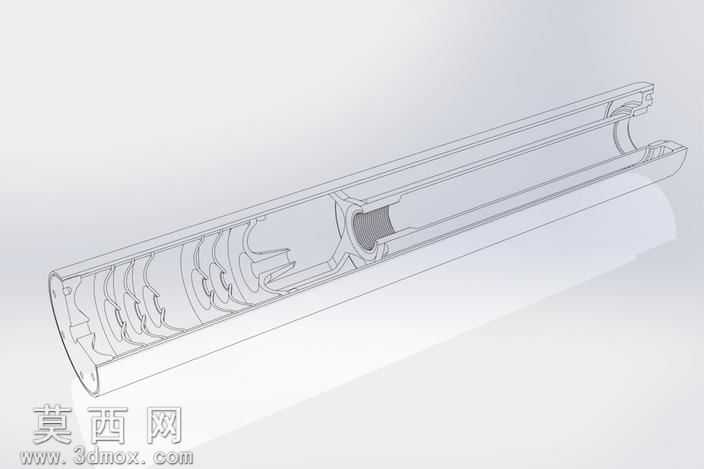

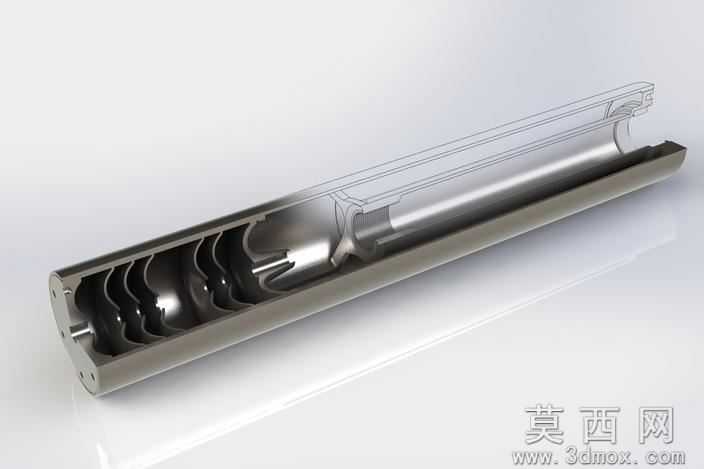

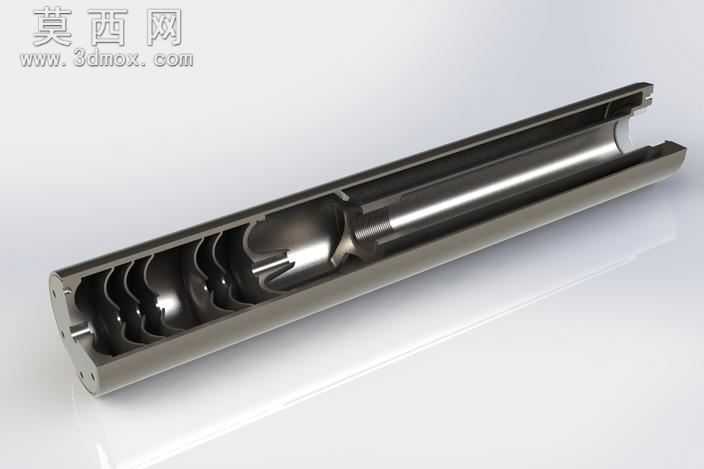

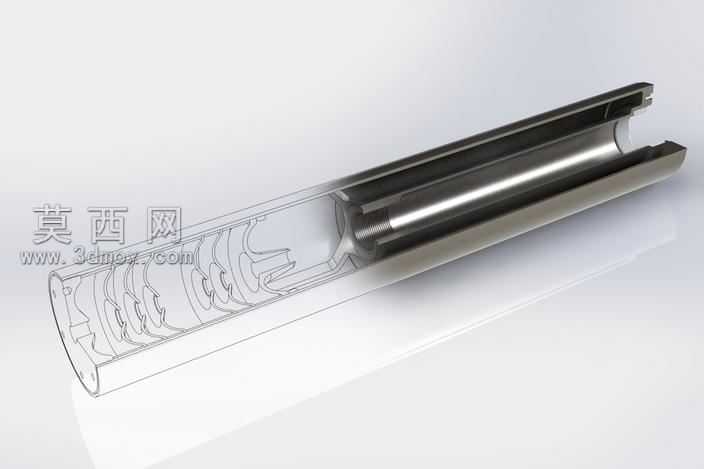

本作品为枪械配套的消声抑制器三维结构模型，采用SolidWorks2012完成全参数化建模，整体为同轴圆柱式长筒结构，建模过程严格遵循膛口装置的装配逻辑，从外筒壳体、内部多级消声碗、前端定位卡榫到尾部螺纹连接段均采用独立特征建模，所有配合面预留合理公差，可直接用于虚拟装配验证与结构干涉检查。渲染阶段采用金属镀铬材质搭配哑光金属外筒质感，通过剖面视角展示内部结构，光线沿筒体轴向布置，清晰呈现每一级消声腔的导流曲面、膨胀腔容积与气体折返通道的衔接关系，材质参数调整时区分了内部消声组件的粗糙金属质感与外筒的冷作硬化金属光泽，还原真实金属零件的表面处理效果。结构设计上针对超音速弹药的膛口激波特性，采用多级膨胀腔+螺旋导流的组合消声结构，内部依次设置不同曲率的导流碗，将喷出的高温高压火药燃气逐级分流、膨胀、减速，通过改变燃气流动路径消耗气体动能，避免燃气直接高速喷出产生强激波噪声，尾部的螺纹结构可与对应规格的步枪枪管精准配合，前端的开槽结构用于安装定位与锁紧，整体结构在保证消声效率的同时控制整体重量与外径尺寸，兼顾安装适配性与结构强度。设计思路围绕降低膛口声压级的核心目标，参考实弹测试的声压数据优化每一级消声腔的容积与导流角度，针对.223、.308等常见口径弹药的膛口压力参数调整内部通道的通径与折返角度，在有限的筒身长度内最大化燃气能量耗散效率，建模时对所有圆角、倒角、退刀槽等工艺细节进行还原，确保模型可直接对接后续的工程图导出与加工工艺设计，通过虚拟仿真可验证该结构可将膛口140-150分贝的射击噪声降低至120分贝水平，在保证结构可靠性的前提下实现良好的声级抑制效果。
