金属缠绕造型艺术摆件结构设计

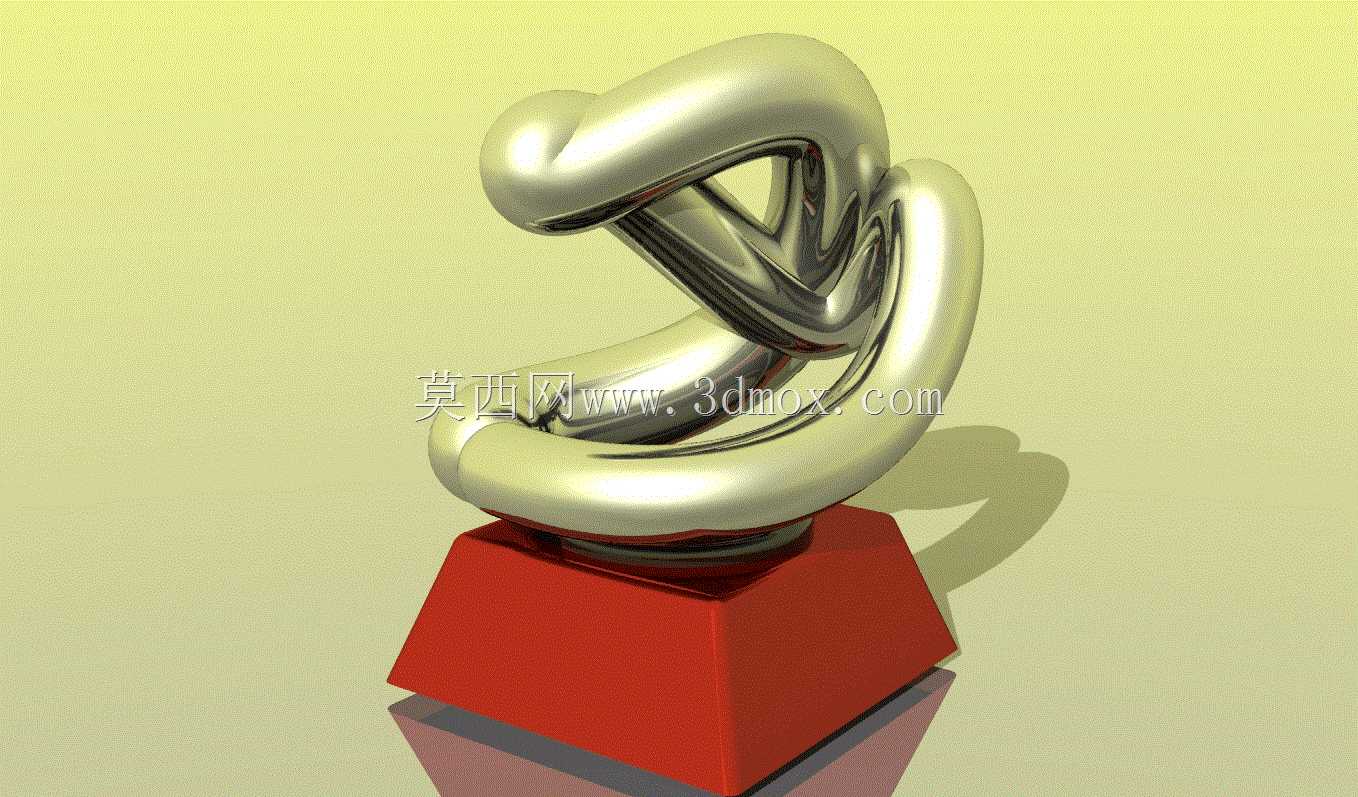

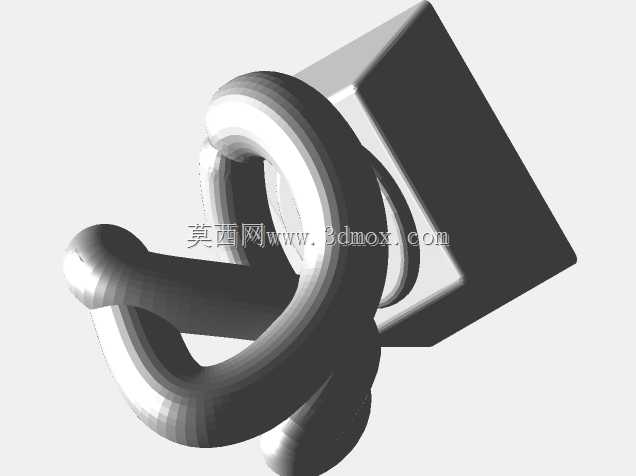

　　这款曲面缠绕造型的金属质感陈设件，在结构设计阶段优先考虑了曲面连续性与重心稳定性的平衡，主体部分采用多段连续G2曲率的管状曲面拼接而成，没有生硬的棱角转折，曲面过渡处的曲率变化控制在人眼视觉舒适的范围内，避免出现曲面褶皱、反光断层等影响金属质感呈现的问题。主体的缠绕结构并非随意的曲线堆叠，每一段管体的走向都经过重心验算，整体重心垂直投影落在底座支撑面的几何中心范围内，即使在受到轻微水平外力触碰时，也不会出现侧翻风险，满足桌面陈设的日常使用安全要求。底座采用截顶棱台结构，上表面与主体底部的连接面做了内嵌式定位槽设计，主体底部的连接端可以完全嵌入槽内，不需要额外粘接辅助就能实现初步定位，后续如果做实物打样，不管是采用金属铸造、

　　3D打印还是树脂翻模工艺，都能快速完成主体与底座的装配，定位精度可以控制在0.1mm以内，不会出现装配错位的问题。从实际应用场景来看，这类造型的陈设件可以放置在办公桌面、展厅展柜、家居玄关等位置，作为空间视觉点缀使用，也可以作为定制化奖杯的结构基础，替换表面标识后就能用于各类赛事、活动的颁奖场景。在建模过程中，管体的截面直径全程保持一致，没有出现局部截面突变的情况，这一设计一方面是为了保证金属电镀后的反光效果均匀，不会因为截面变化出现局部反光过强或者过暗的问题，另一方面也降低了后续加工的难度，如果采用失蜡铸造工艺，等直径的管体结构蜡模脱模难度更低，不容易出现蜡模变形、断裂的问题；如果采用金属3D打印工艺，

　　等截面的管状结构在添加支撑时更容易控制支撑密度，打印完成后去除支撑的工作量更小，表面后处理的打磨抛光工序也更易操作。底座的棱台侧面做了微小的拔模斜度，不管是采用注塑、铸造还是切削加工工艺，都能顺利完成脱模或者装夹，底座底部做了一圈0.2mm深的内嵌槽，可以粘贴防滑毛毡或者硅胶垫，放置在光滑桌面时不会刮擦桌面，同时也能增加摩擦力，避免摆件轻易滑动。主体缠绕结构的间隙控制经过反复调整，相邻管体之间的最小间隙保持在3mm以上，既不会因为间隙过大显得造型松散，也不会因为间隙过小导致后续抛光、电镀工序无法深入间隙内部，造成表面处理不均匀、出现死角的问题。在曲面构建阶段，所有的曲面都经过了曲率梳检查，没有出现曲率反转、曲面收敛等问题，

　　导出的实体模型没有破面、非流形几何等错误，可以直接导入各类渲染软件做材质效果调试，也可以直接导入切片软件做3D打印前的处理，不需要额外的几何修复工作。考虑到不同场景的尺寸适配需求，建模时采用全参数化驱动，管体直径、缠绕幅度、底座高度、底座边长等参数都可以根据实际使用需求快速调整，比如用于桌面小型摆件时，可以将整体高度控制在150mm左右，底座边长控制在80mm，占用桌面空间小，不会影响其他办公用品的摆放；如果用于展厅大型陈设，可以将参数等比例放大到整体高度800mm以上，底座边长同步放大到400mm，放大后的结构依然保持原有的重心稳定性，不需要额外调整结构配重。主体与底座的连接部分做了隐藏式设计，从外部看不到连接结构，保证了整体造型的完整性，不会因为外露的连接螺丝、拼接缝破坏金属一体成型的视觉效果。在材质适配方面，主体的曲面设计适配镀铬、抛光不锈钢、哑光铜等多种金属质感的表面处理，不同的表面处理工艺都能在这套曲面上呈现出对应的质感效果，镀铬的高反光特性可以更好的展现曲面的流畅走向，哑光铜的质感则更偏向复古艺术风格，可以根据不同的使用场景选择对应的表面处理方案。
