PIC10F2xx系列8位闪存微控制器DIP封装模型

　　在嵌入式控制电路的开发验证环节，8引脚直插封装的微控制器是小体积控制方案里的常用选型，这类器件的三维建模精度，直接影响PCB布局阶段的干涉校验、治具设计的匹配度，以及教学演示场景下的结构还原效果。本次建模的PIC10F2xx系列器件，采用标准8针双列直插封装，针对小负载控制场景设计，内置8位闪存架构，可承载简单逻辑控制、信号触发、小型外设驱动等基础功能，常被用于消费电子小模块、简易工控传感节点、低复杂度通讯终端的控制核心。

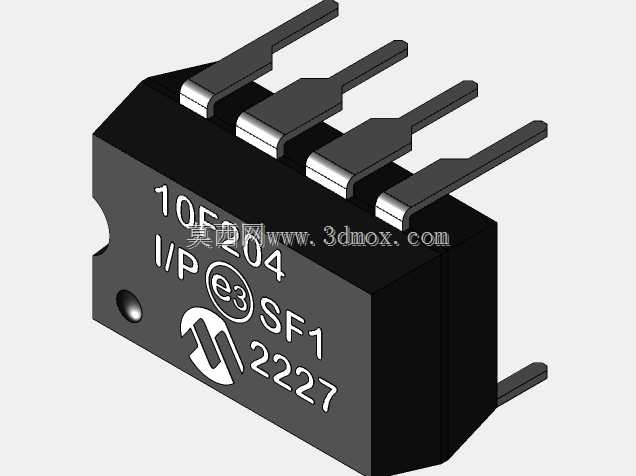

　　建模过程中首先还原了封装的物理边界：双列引脚的间距严格遵循DIP-8的通用标准，引脚伸出塑封本体的长度、引脚自身的截面尺寸、两列引脚之间的跨距，都按照实际器件的安装公差做了还原，确保在PCB装配仿真时，能准确匹配通孔焊盘的位置，不会出现引脚与焊盘错位、塑封本体与周边元件干涉的问题。塑封本体的棱角做了符合实际量产器件的微小倒角处理，没有采用生硬的直角建模，表面印刷的型号标识、品牌标识的位置和比例也和实物对齐，避免外观还原失真。

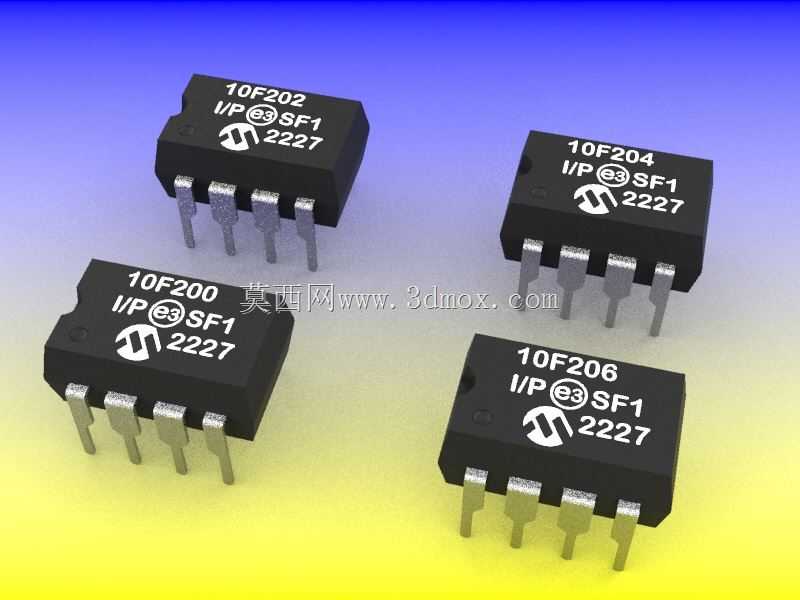

　　从实际应用场景来看，这类6核架构（对应核心资源配置）的微控制器，适合用在对PCB空间有严格限制、控制逻辑不复杂的电路中，比如小型通讯转接模块的信号逻辑切换、便携数码配件的功能触发、简易传感装置的信号预处理，都能看到同类型号的身影。建模时特意区分了塑封本体与金属引脚的材质质感，引脚部分还原了镀锡层的金属光泽与微小的插拔磨损痕迹特征，塑封部分采用哑光黑色环氧树脂的材质表现，和实物的视觉质感保持一致，方便在做产品渲染、装配动画演示时获得更真实的视觉效果。

　　在安装边界的设计考量上，模型预留了器件插装后的焊盘伸出空间，也就是引脚穿过PCB后露出的焊锡浸润段长度，这部分尺寸的还原对做波峰焊工艺仿真、治具避让设计非常关键——如果忽略这段尺寸，设计焊接治具时就可能出现治具与引脚端部干涉，或者支撑位不足导致器件焊接偏移的问题。同时模型对塑封本体底部的微小凹陷也做了还原，这部分是DIP封装塑封工艺的固有特征，在做器件与PCB表面的间隙校验时，这个细节会影响底部涂覆层、绝缘垫片的厚度选型，避免出现器件安装后被垫高、引脚插入深度不足的虚焊风险。

　　从功能特性对应的结构设计来看，该系列微控制器的引脚排布完全遵循标准DIP-8的引脚定义顺序，建模时每根引脚的位置度公差控制在仿真允许的范围内，确保在做电路原理与结构联动校验时，引脚编号与实际焊盘的网络标号能一一对应，不会出现结构模型引脚顺序错位导致的设计错误。对于结构设计从业者来说，这类通用封装的半导体器件模型，不需要每次项目都重新测绘，精准的参数化模型可以直接调用到不同的电路板装配模型中，大幅缩短前期布局的时间。

　　另外在做教学类的三维演示场景时，这个模型可以拆解展示塑封本体、内部芯片承载框架、外部引脚的结构关系，帮助初学者理解直插式集成电路的封装构成，比单纯的二维原理图更有直观性。模型的细节处理也兼顾了轻量化与精度的平衡，既没有因为过度追求细节导致文件过大影响装配效率，也没有因为过度简化丢失关键安装尺寸，能满足从PCB布局校验、产品外观渲染到装配工艺仿真的多场景使用需求。在小型通讯终端的结构设计中，这类器件的高度尺寸也是布局时需要重点关注的参数，模型准确还原了塑封本体的顶部高度，确保在设计产品外壳时，不会出现器件顶到外壳内壁、或者预留空间过大浪费内部容积的问题，尤其是在做薄型化的通讯转接配件时，毫米级的高度误差都可能导致整个产品的厚度超标，这也是建模时反复核对器件实际安装高度的原因。
