步进电机L型立式安装固定支撑座

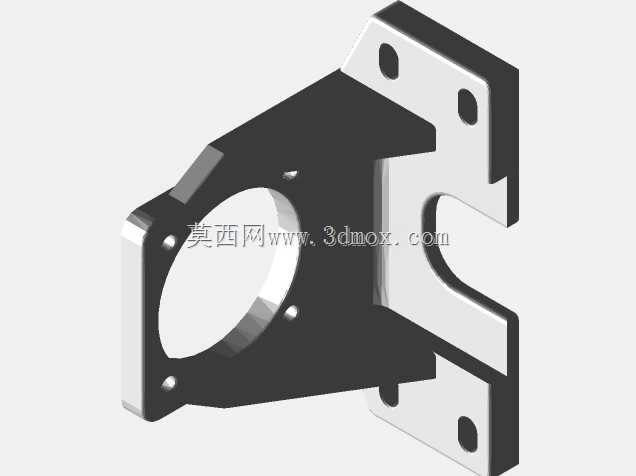

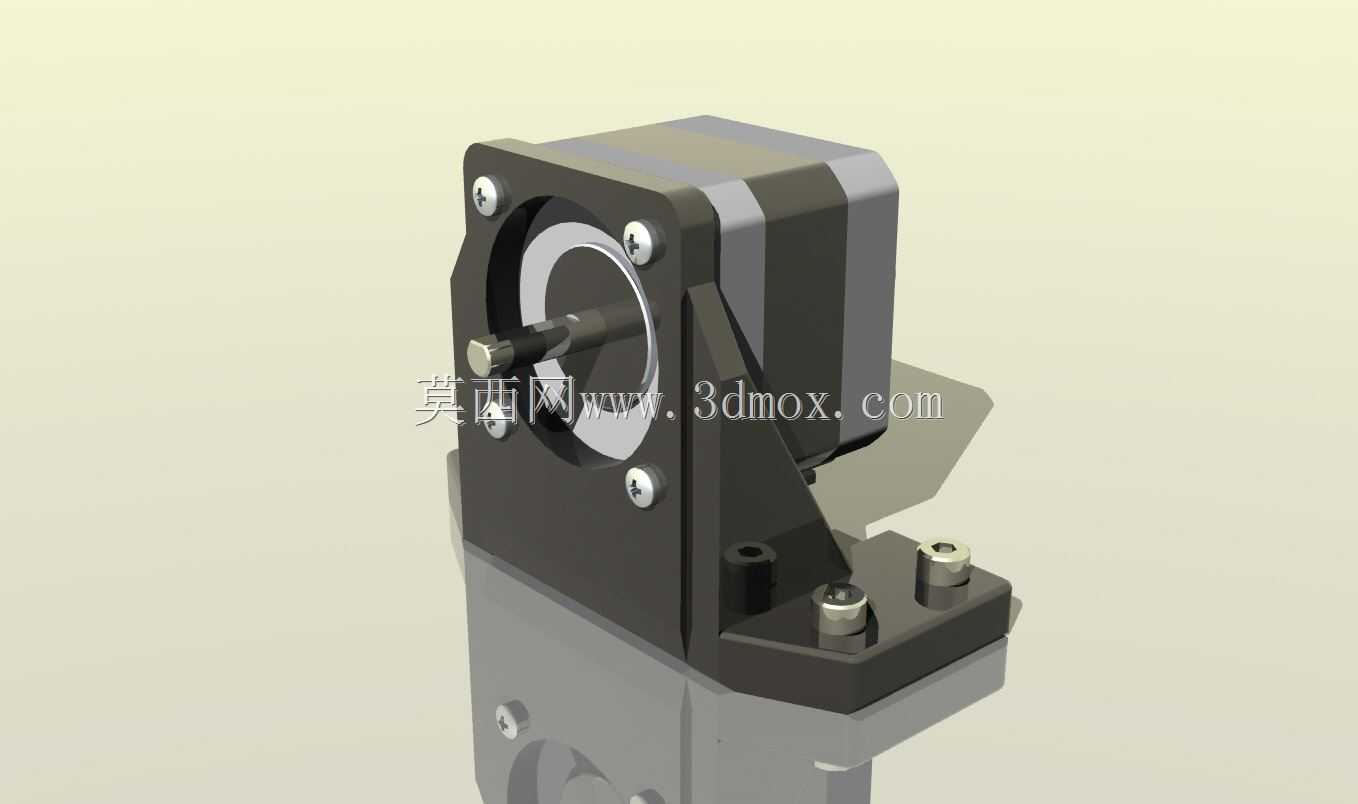

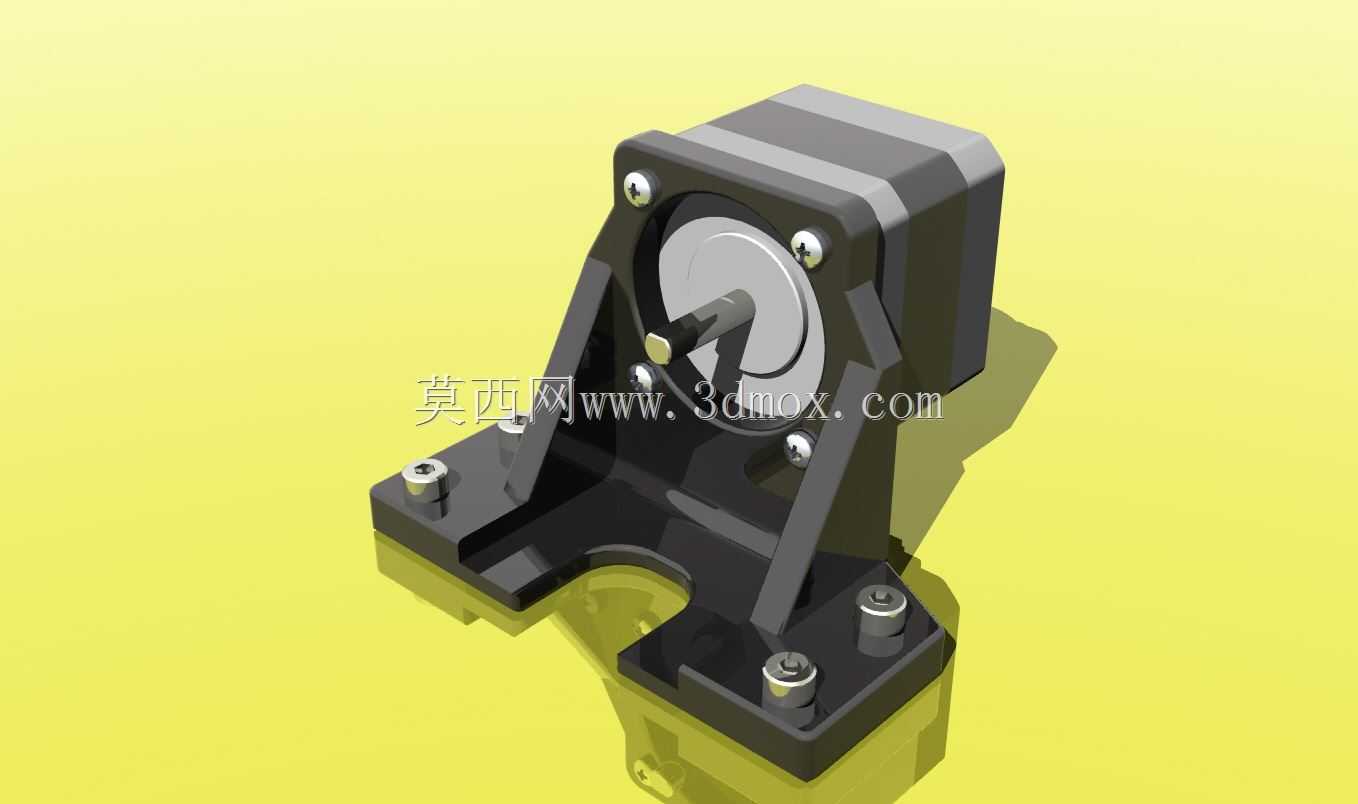

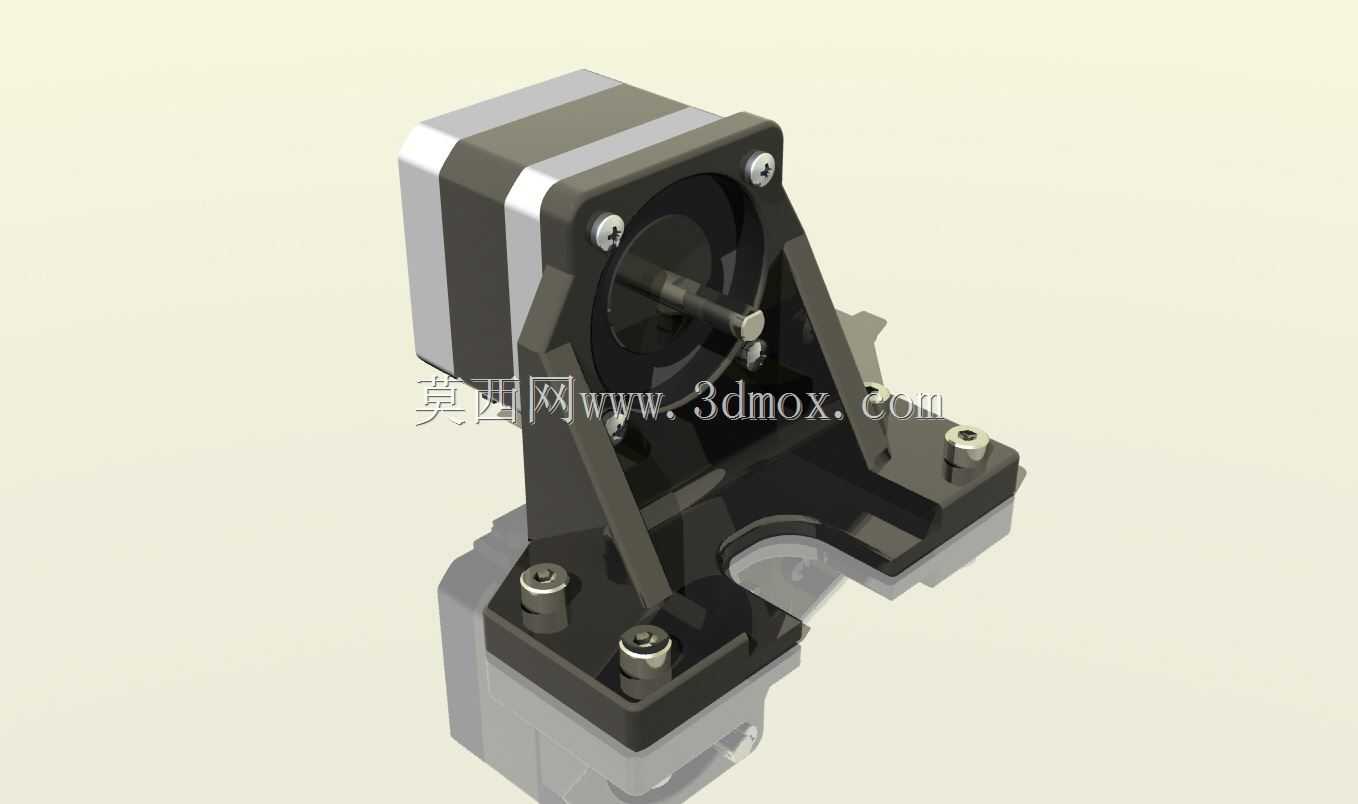

　　在小型自动化输送线、桌面级3D打印设备、精密点胶工位、小型分拣模组这类对安装空间有严格限制的场景里，步进电机的安装固定件往往直接决定整套传动机构的运行稳定性，这款L型结构的步进电机支撑座，就是针对法兰式步进电机的侧装、立式安装需求做的结构优化。不同于常见的平板式电机安装片，这款支架采用一体化弯折的受力结构，主体承力部分做了加厚处理，避免电机在频繁正反转、启停加减速的工况下出现安装面形变，导致电机输出轴与传动轮系不同心的问题。从安装边界来看，支架的电机适配端完全匹配对应规格步进电机的前端法兰安装孔位，孔位公差控制在合理的装配间隙范围内，既不会因为孔位偏差导致电机安装时出现强制拉扯应力，也不会因为间隙过大造成电机运行时的径向窜动。

　　支架底部的安装面设置了两个带沉台的固定孔，沉台深度刚好覆盖内六角圆柱头螺丝的头部高度，安装后螺丝端面不会突出安装面，保证支架与设备安装基板完全贴合，不会出现局部悬空导致的受力不均。在实际设备布局中，这类L型支架可以把步进电机的主体部分架高到指定高度，让电机输出轴的中心高与配套的同步轮、丝杠端部的安装高度完全匹配，不需要额外在支架底部加调整垫片，减少装配时的调整工作量。设计过程中特意在支架的弯折转角处做了圆角过渡，避免直角应力集中导致的支架断裂风险，同时在电机安装面与底部固定面之间设置了三角形的加强筋结构，筋板的厚度根据电机的额定输出扭矩做了匹配，既不会因为筋板过薄导致支撑刚性不足，也不会因为结构过于冗余增加不必要的重量和材料成本。

　　支架的电机安装面做了精加工平面处理，平面度控制在合理范围内，保证电机法兰面与支架安装面完全贴合，避免电机安装后出现轴线倾斜，导致输出轴承受额外的径向力，缩短电机轴承的使用寿命。在通讯类小型设备的自动送料模组、小型电子元器件的检测工位传动结构里，这类支架可以直接安装在设备的铝型材基板上，底部的固定孔间距适配常用的20系列、30系列铝型材的槽宽，不需要额外加工转接板，直接用T型螺母就可以完成固定，大幅缩短设备的装配周期。不同于一些焊接成型的电机支架，这款一体结构的支架不存在焊接变形、焊缝应力释放导致的尺寸偏移问题，批量装配时的一致性更好，不需要对每个支架做单独的尺寸校准。在实际使用场景中，当步进电机带动同步带做往复传动时，

　　支架的加强筋结构可以有效抵消同步带张紧带来的侧向拉力，避免电机安装面被拉拽倾斜，保证同步带的张紧力始终保持在设计范围内，减少同步带跳齿、磨损过快的问题。支架的整体外形尺寸经过优化，在保证足够支撑刚性的前提下，尽可能缩小了横向和纵向的占用空间，适合在布局紧凑的桌面型自动化设备里使用，不会和周边的传感器、走线槽、其他传动部件产生空间干涉。设计时还考虑了安装的便利性，电机安装孔的周边预留了足够的扳手操作空间，用内六角扳手锁紧电机固定螺丝时，不会被支架的筋板结构挡住，单人就可以完成电机的安装和拆卸操作，不需要额外的辅助工具。对于做小型非标设备设计的工程师来说，这类标准化的电机支架可以直接套用在对应的电机选型方案里，不需要重新设计电机安装结构，减少结构设计的重复工作量，同时标准化的结构也方便后期设备维护时的配件更换，不需要单独定制加工替换件。在一些需要频繁调整电机位置的调试工位，这款支架的底部固定孔预留了小范围的调整余量，松开底部固定螺丝后，可以小范围调整电机的前后位置，方便同步带张紧度的调试，调试完成后锁紧螺丝即可完成固定，不需要额外增加张紧轮结构，进一步简化设备的整体结构。
