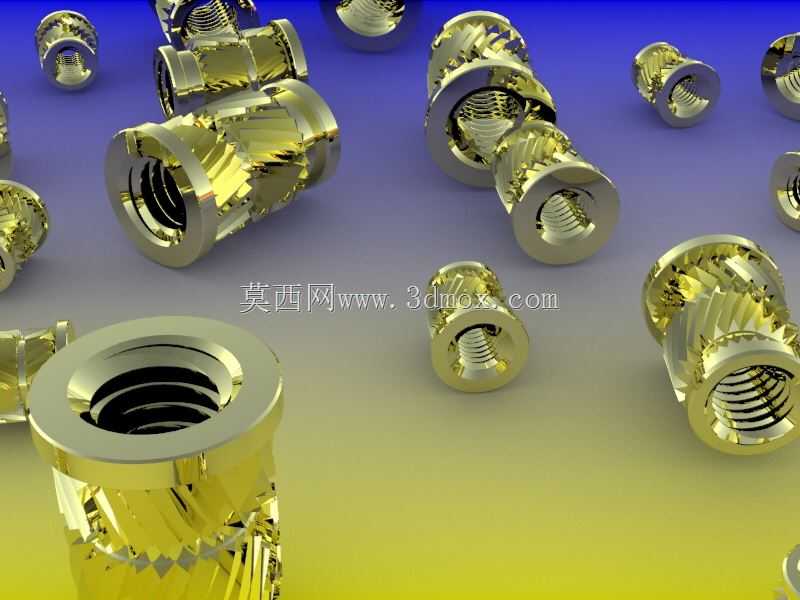

黄铜法兰头人字槽内嵌螺纹连接件

　　这类带法兰头的黄铜内嵌件，是热塑性塑料结构连接场景里的常用紧固件，日常做消费电子外壳、小型通讯设备壳体、家电塑料结构件的时候经常会用到，相比直接在塑料柱上攻丝，嵌件的螺纹连接强度要高出数倍，反复拆装也不会出现滑牙、塑料柱开裂的问题，能满足需要多次拆卸维护的结构连接需求。

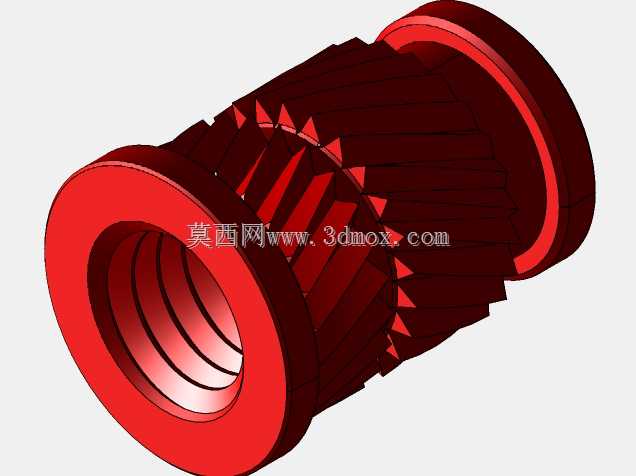

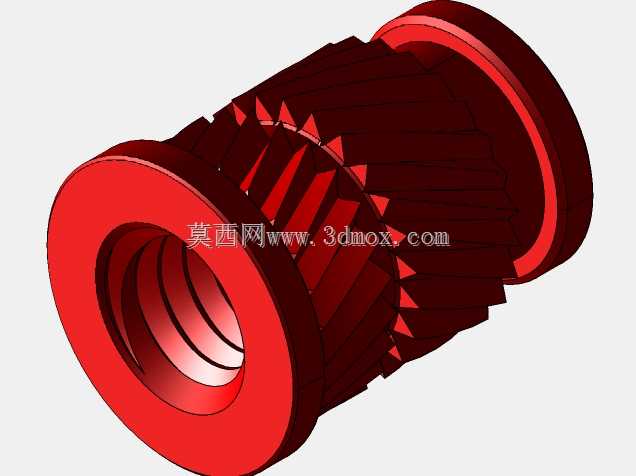

　　从结构设计来看，法兰端的设计是第一个核心要点，法兰盘的直径比嵌件主体外径大1.5-2mm，安装到位后法兰端面会完全贴合塑料柱的顶面，一方面能在热压或者超声波焊接的时候起到限位作用，避免嵌件压入过深导致装配面不平，另一方面法兰盘能分散嵌件承受的轴向压紧力，避免螺丝锁附的时候压力集中把塑料柱端面压溃，尤其是在玻纤增强PP、ABS这类常用工程塑料上，法兰的承压分散作用非常明显，能有效降低塑料柱开裂的风险。

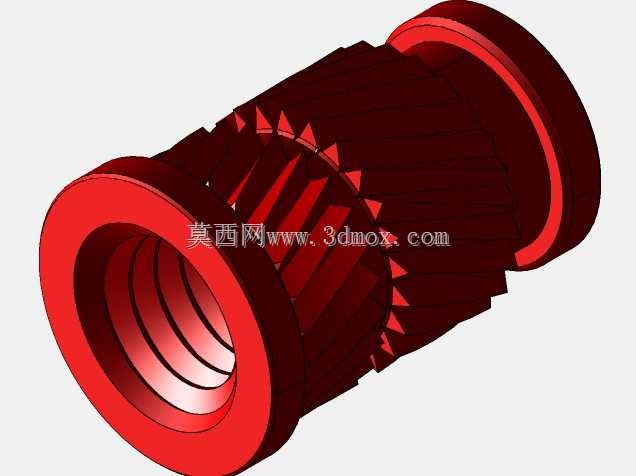

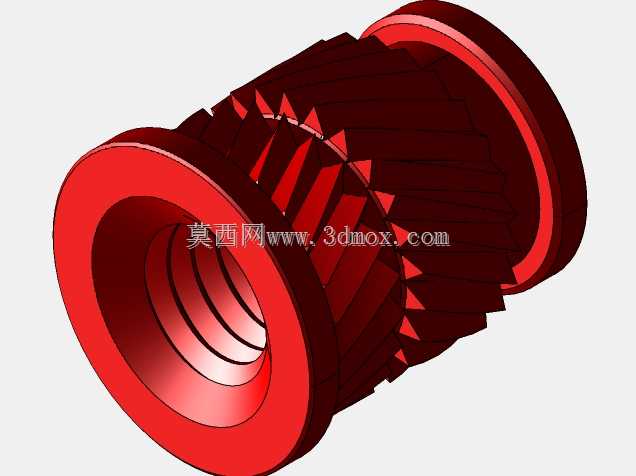

　　嵌件外表面的人字槽结构是防拉脱、防扭转的核心设计，相对布置的人字槽在嵌件压入熔融塑料的过程中，熔融的塑料会充分填充到人字槽的凹槽内部，等塑料冷却固化之后，人字槽的两个斜向侧壁会同时形成轴向和周向的限位，不管是承受轴向的拉拔力，还是螺丝锁附时候的扭转力，嵌件都不会和塑料基体发生相对位移，相比直滚花或者单方向斜滚花的嵌件，这种对向人字槽的抗扭强度能提升40%左右，抗拉脱强度也有明显优势，适合用在需要较大锁附力矩的连接位置。

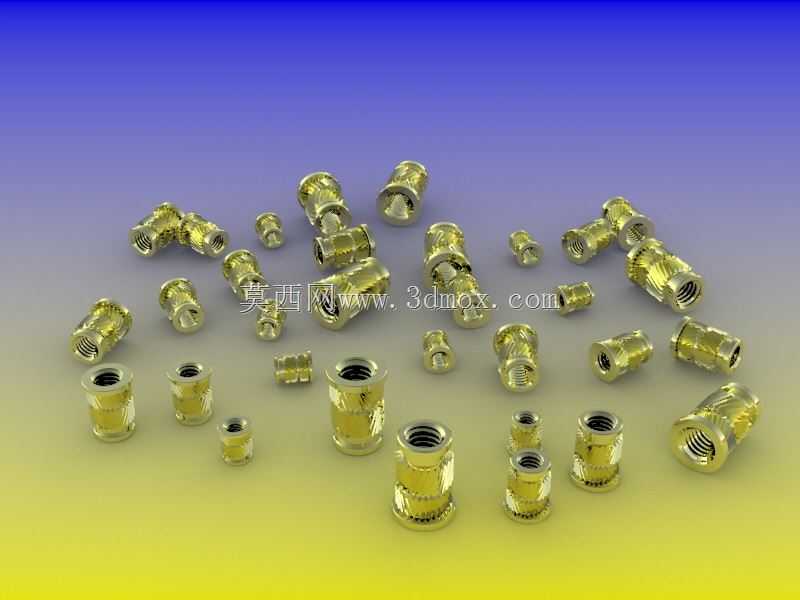

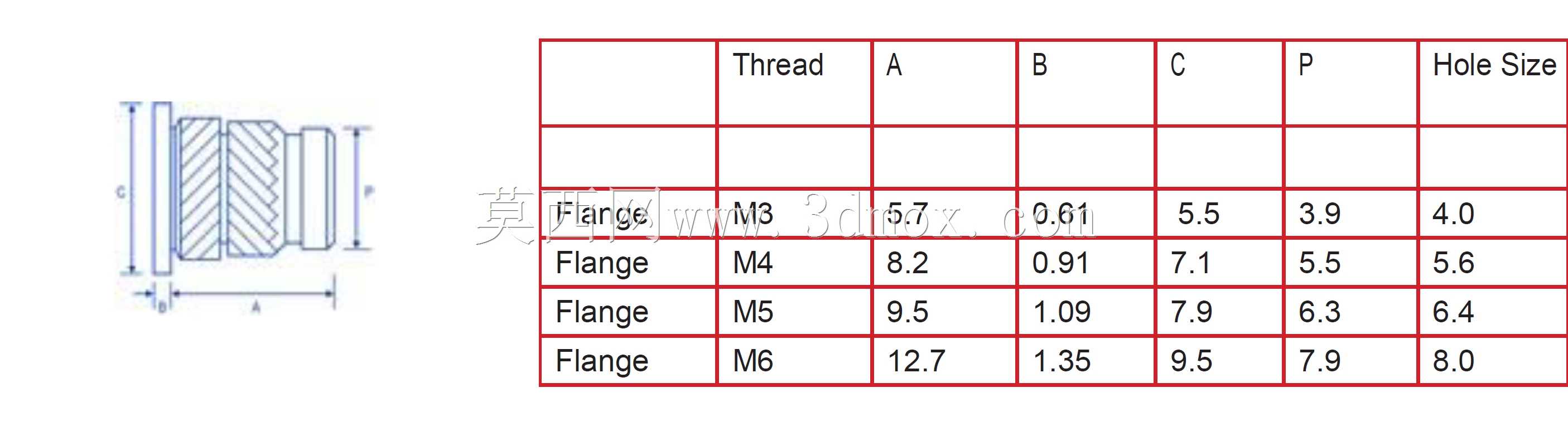

　　嵌件的内螺纹覆盖了M3、M3.5、M4、M5、M6几个常用的公制粗牙规格，基本能覆盖小型电子设备、通讯器材、小家电里绝大多数的螺丝连接需求，不同规格的嵌件长度和外径都做了匹配设计，比如M3规格的嵌件长度通常在3-4mm，适配2.5-3.5mm壁厚的塑料柱，M6规格的嵌件长度在8-10mm，适配7-9mm壁厚的塑料结构，设计塑料安装柱的时候，柱体内径要比嵌件外径小0.3-0.5mm，过盈量太小的话压入后结合强度不足，过盈量太大则容易导致塑料柱被撑裂，超声波安装的时候焊头的压力要根据塑料材质调整，ABS材质的焊接压力控制在0.2-0.3MPa，PC材质可以适当提升到0.3-0.4MPa，热压安装的时候温度控制在比塑料熔点高20-30℃即可，温度过高会导致塑料过度熔融出现溢料，影响装配精度。

　　选材上用黄铜作为基材，一方面是黄铜的切削性能好，滚花、攻丝的加工精度容易保证，内螺纹的公差能稳定控制在6H级，和标准公制螺丝的配合顺畅，不会出现卡滞、滑牙的问题，另一方面黄铜的耐腐蚀性能不错，在普通室内使用环境下不会出现锈蚀，导电性能也能满足部分需要接地连接的场景需求，相比不锈钢嵌件，黄铜的硬度更低，压入过程中不会刮伤塑料柱的内壁，和塑料的结合相容性也更好。

　　实际选型的时候要注意，安装位置如果是经常受到冲击载荷的结构，要优先选长度更长、人字槽圈数更多的规格，保证嵌件和塑料的结合面积足够，如果是薄壁结构，要选法兰直径更大的规格，避免法兰压入塑料内部导致装配面凹陷，安装前要保证塑料柱的端面平整，没有飞边、缺料的缺陷，否则会导致嵌件压入后出现倾斜，螺丝锁附的时候出现偏载，影响连接可靠性。
