带收纳外框的彩色拼接七巧板结构设计

　　这款拼板类益智结构的设计，最初是面向桌面益智教具、文创周边产品的落地需求展开，在做结构方案的时候，首先要平衡的是拼块把玩的手感和收纳的便携性，毕竟这类产品日常要么放置在桌面供休闲拼接使用，要么需要收纳后随身携带，外框的结构设计刚好同时满足了这两个核心需求——既可以作为拼块拼接时的基准边界，避免拼块在光滑桌面滑动偏移，也可以在把玩结束后将所有拼块完整收纳在内，避免零散拼块遗失。

　　从实际使用场景来看，这套结构覆盖了两类核心使用需求：一类是面向低龄群体的益智教具使用，拼块的边缘做了统一的圆角过渡处理，没有尖锐的棱角，日常把玩拼接的时候不会划伤手部，不同拼块采用高对比度的色彩区分，能够帮助使用者快速识别不同形状的板块，降低入门拼接的难度；另一类是面向桌面休闲场景的解压把玩，规整的收纳外框可以直接放置在办公桌、书桌的边角位置，不占用过多的桌面空间，工作间隙可以随手拿取拼块拼接，作为短暂的注意力调节载体。

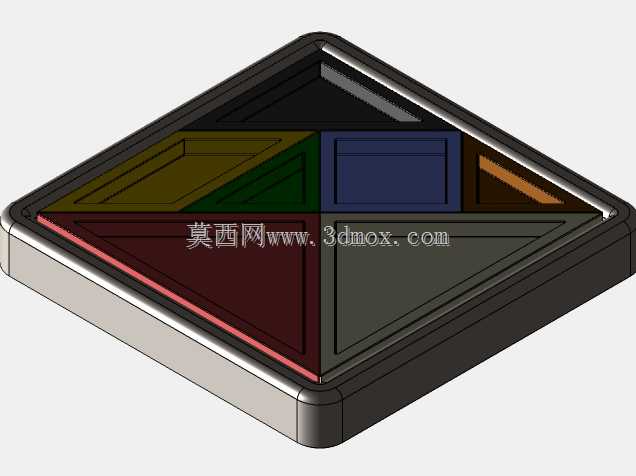

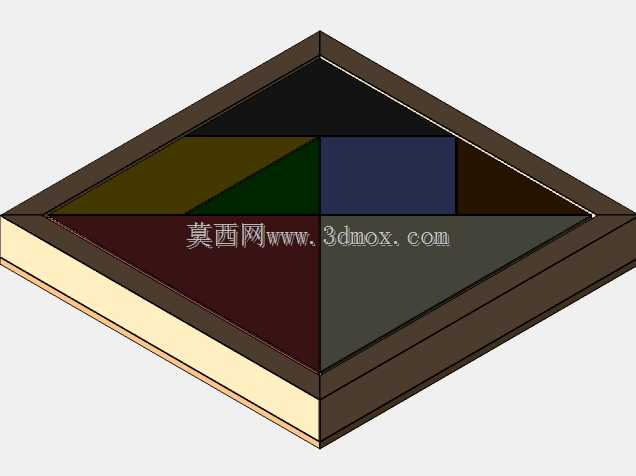

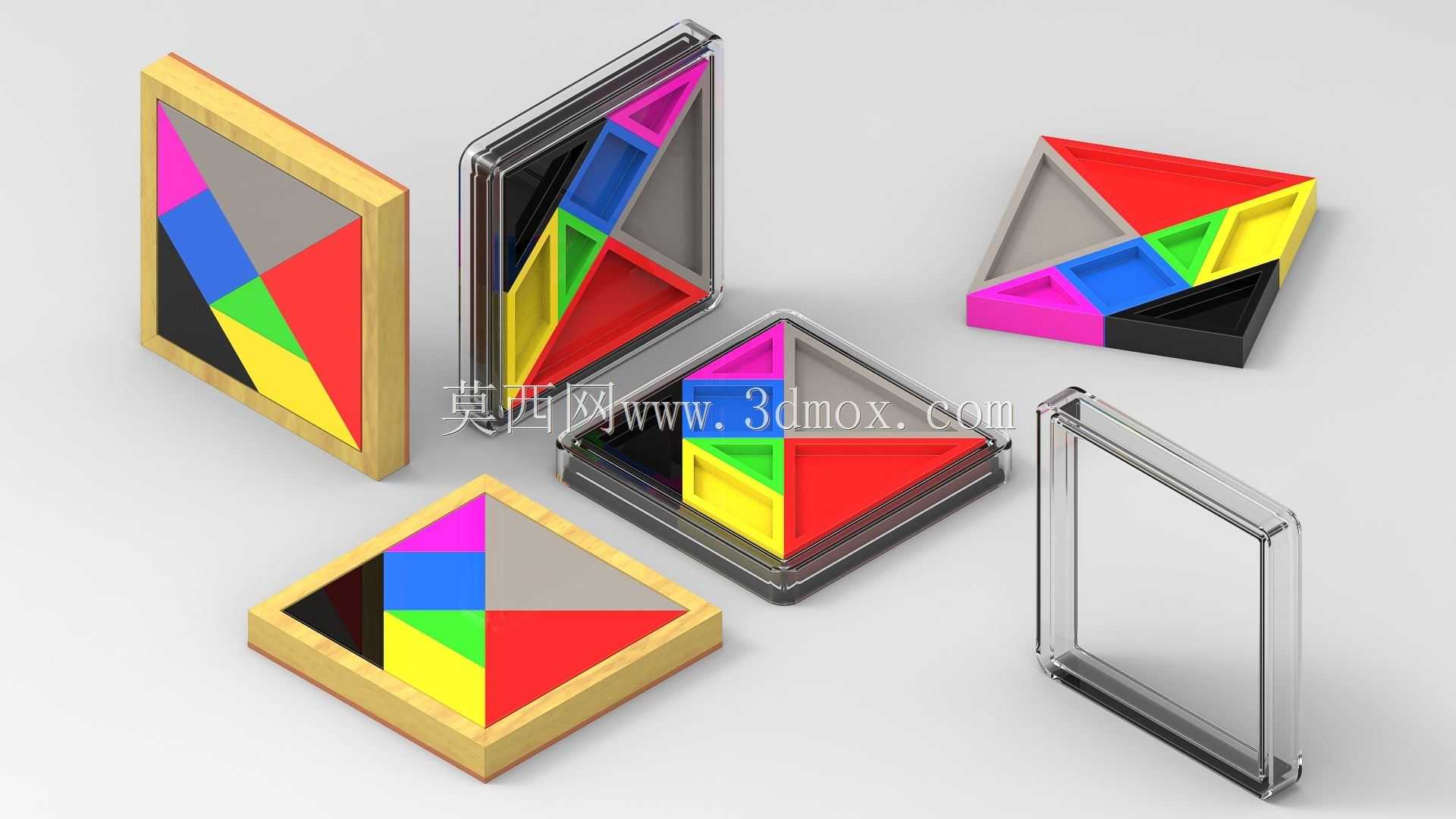

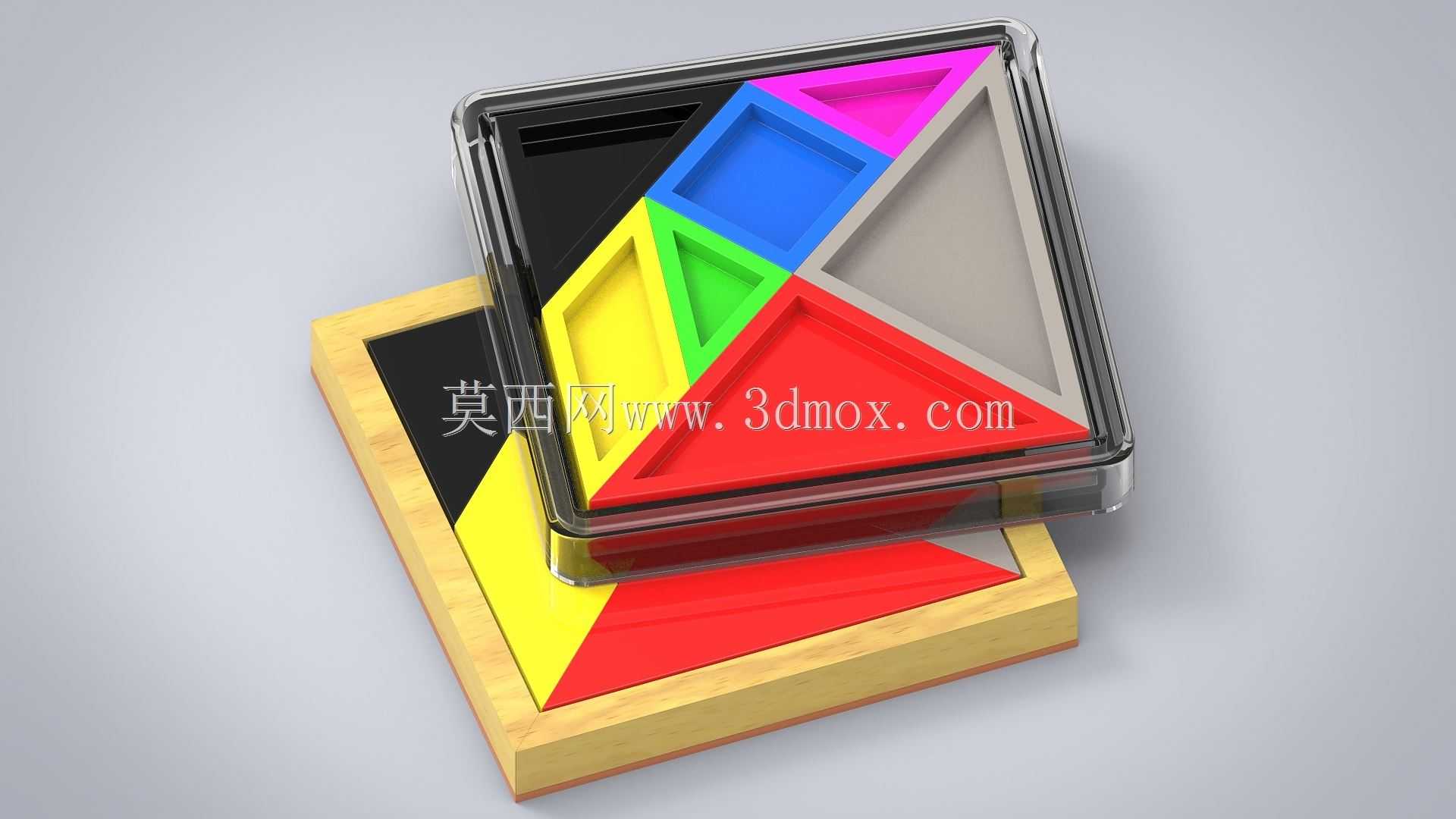

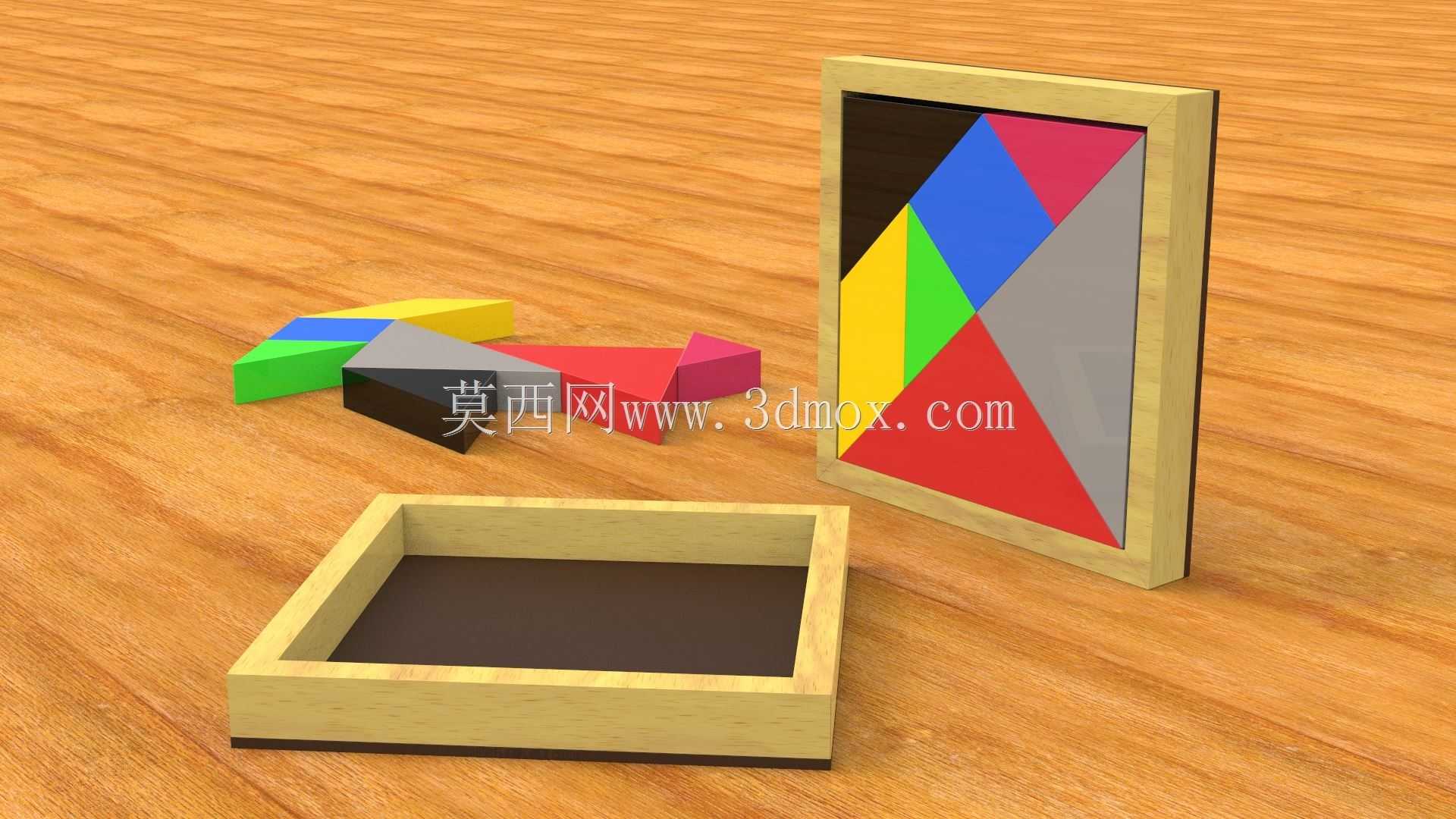

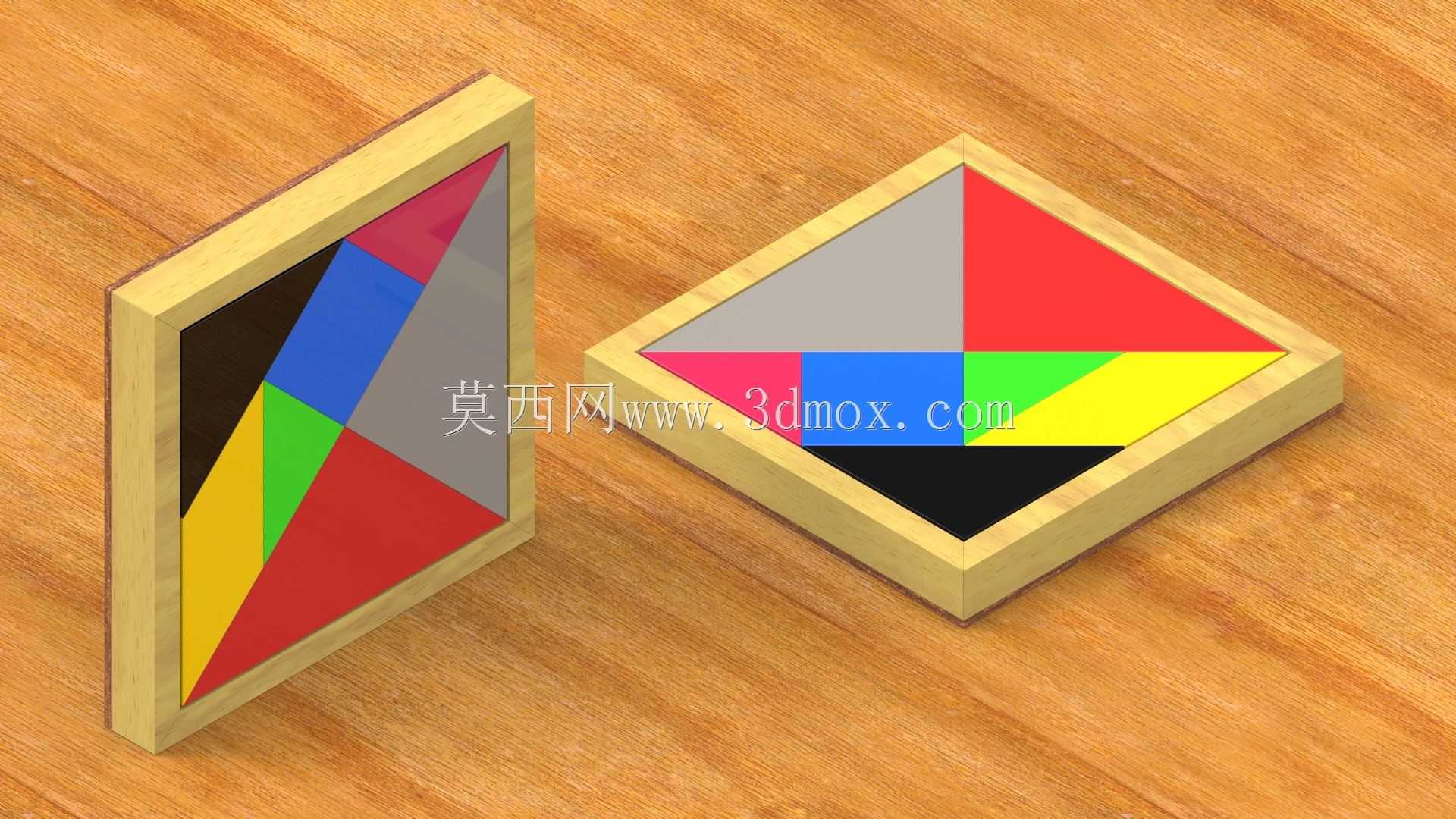

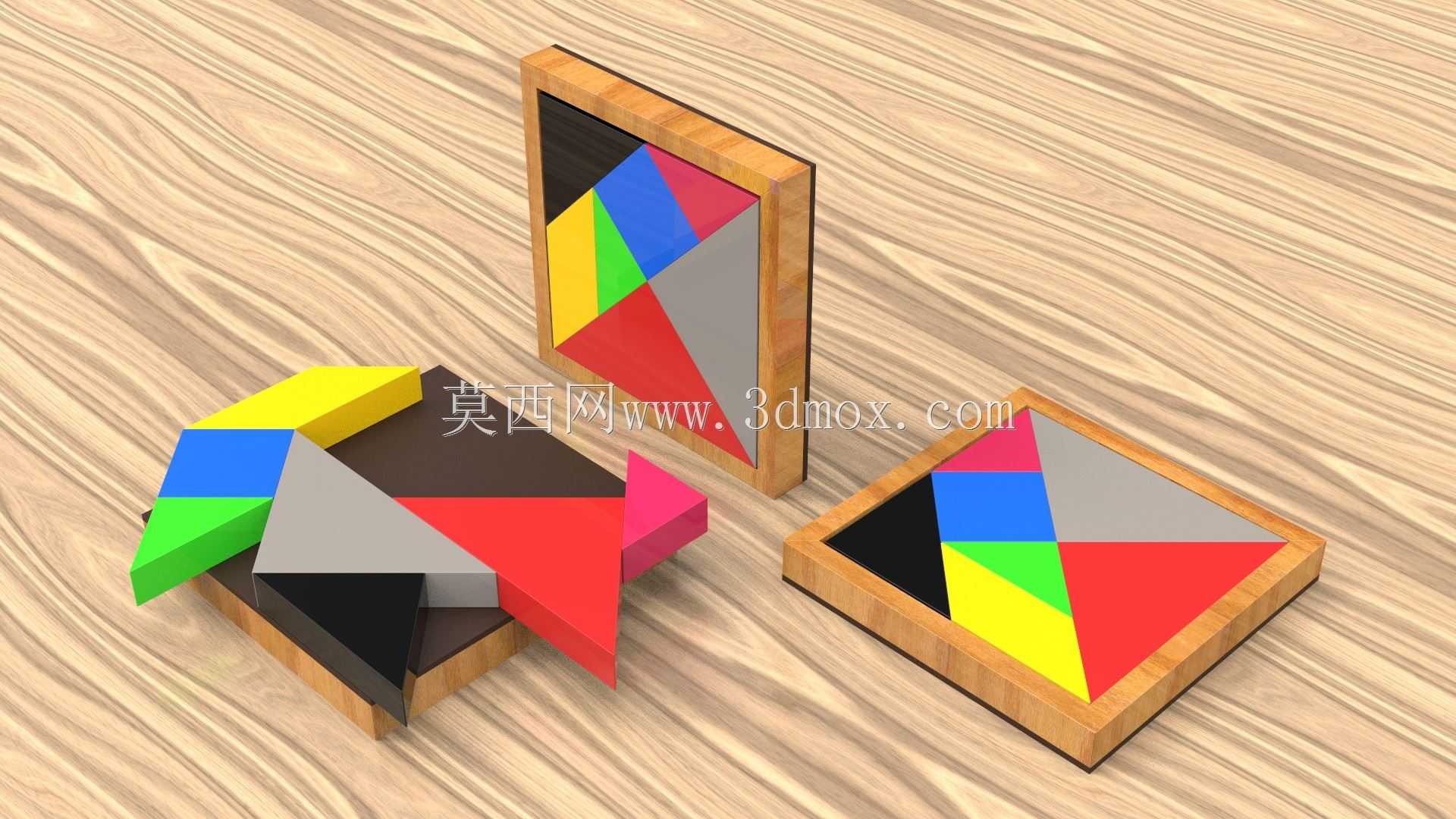

　　结构设计上做了两个差异化的方案适配不同的生产工艺，第一个方案采用实木材质制作，外框采用木条拼接成型，木条的截面尺寸控制在高度17mm、宽度10mm，外框整体的外轮廓长度为150mm，内部嵌装的木质底板厚度为3mm，整体尺寸和常规的掌心把玩物件尺寸匹配，单手握持外框的时候不会有过重的负担，实木材质的表面质感温润，日常把玩接触的时候不会有冰凉的触感，适合作为日常桌面摆放的款式。第二个方案针对快速量产的需求做了结构优化，整体壁厚做了减薄处理，在保证结构强度的前提下降低了材料的用量，既可以采用注塑工艺批量生产，也可以直接输出模型用于3D打印打样，适配小批量定制或者个人DIY制作的需求，拼块和外框的配合间隙控制在0.2mm，既不会因为间隙过小导致拼块卡滞在外框内难以取出，也不会因为间隙过大导致收纳后拼块在外框内晃动产生异响。

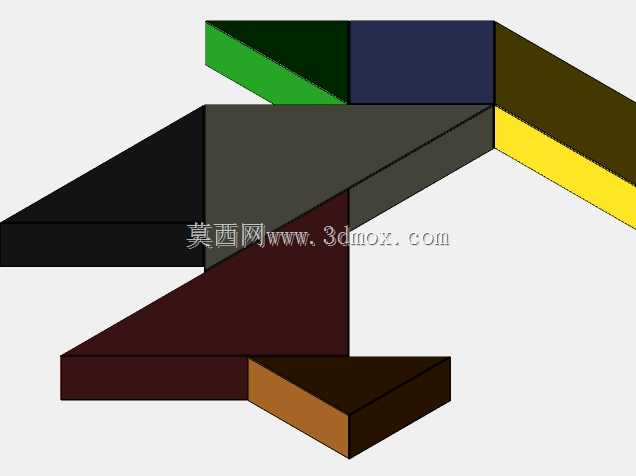

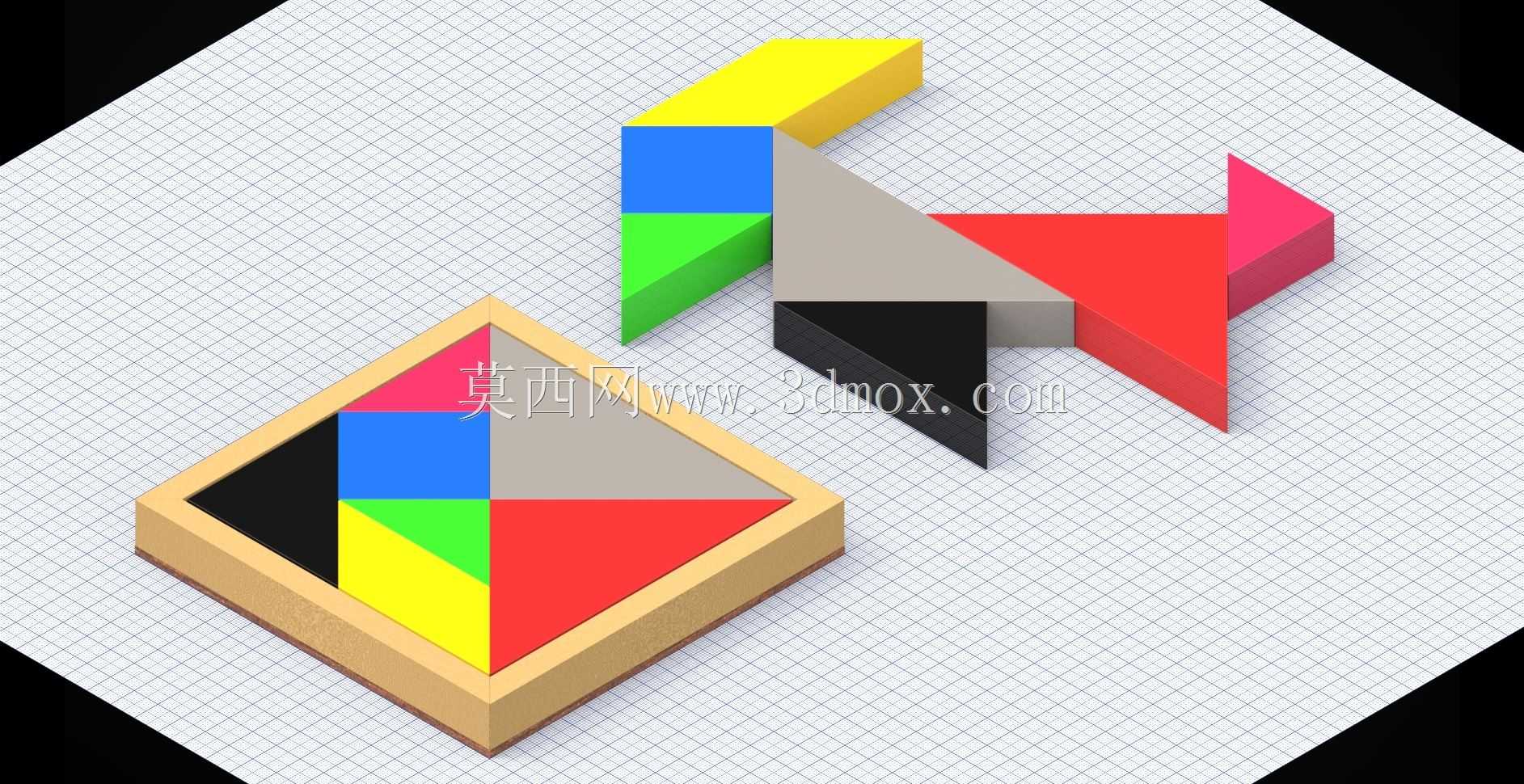

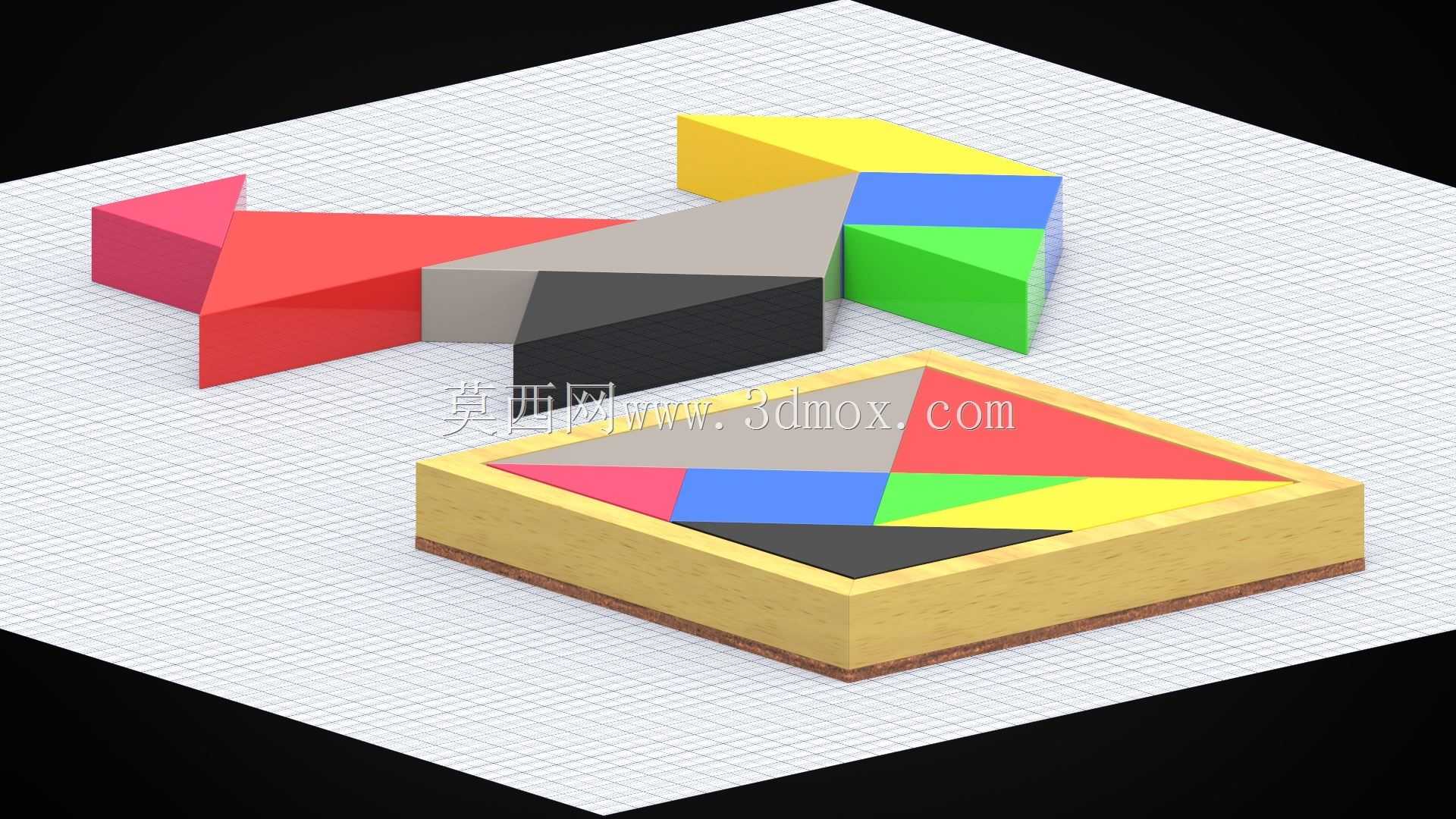

　　拼块的形状完全遵循传统七巧板的分割比例，包含不同尺寸的三角形、正方形和平行四边形板块，所有板块的厚度保持一致，拼接的时候上表面处于同一平面，不会出现高低差影响拼接的平整感，每个拼块的色彩区分明确，既可以按照外框的轮廓完成完整的方形拼接，也可以发挥创意拼接出不同的造型，外框的边角同样做了R3的圆角处理，放置在桌面的时候不会刮伤桌面漆面，日常拿取的时候也不会硌手。

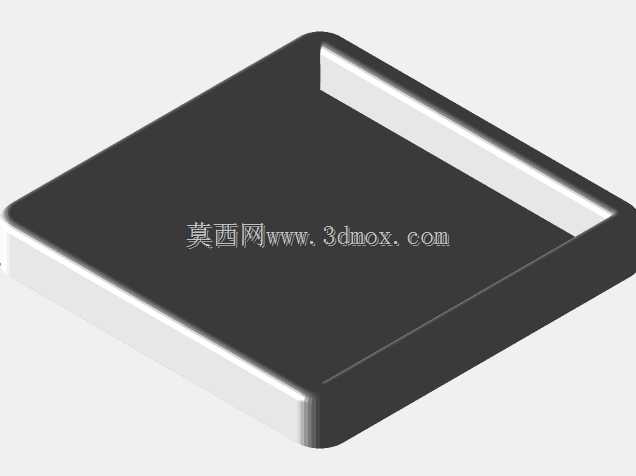

　　在做尺寸校验的时候，特意将外框的内部尺寸和所有拼块拼接后的外轮廓尺寸做了公差匹配，保证所有拼块正确拼接后可以刚好嵌入外框内部，不会出现凸起或者松动的情况，外框的高度比拼块的厚度高出2mm，收纳后拼块完全处于外框的保护范围内，即使外框受到轻微的挤压，拼块也不会直接受到外力磕碰出现损坏。针对3D打印的使用场景，第二个方案的所有拼块都做了最小壁厚校验，最薄的位置壁厚也超过1.5mm，采用普通FDM打印机打印的时候不会出现结构断裂的问题，不需要额外添加支撑就可以完成打印，降低了个人制作的门槛。

　　从结构落地的角度来看，这套设计没有复杂的异形曲面，所有的拼接位置都是规则的平面配合，不管是采用实木切割、注塑成型还是3D打印制作，都不需要复杂的工装夹具就可以完成生产，拼块和外框的配合没有卡扣等易损结构，长期反复拿取拼接也不会出现结构磨损导致的配合失效问题，日常清洁的时候可以直接将拼块取出擦拭，没有清洁死角，适合长期反复使用。
