45x90规格铝型材线性直线运动执行机构

　　在非标自动化生产线、小型物料移栽工位、检测设备进给轴这类对安装空间有严格限制的场景里，基于标准工业铝型材搭建的直线运动单元一直是结构工程师选型时的高性价比方案，这款截面规格45x90mm的铝型材直线运动机构，就是针对这类轻载往复运动场景开发的集成式执行构件。不同于传统需要自行加工安装基准、搭配导轨滑块、传动件、限位组件的散件组装方案，这款机构直接以挤压成型的工业铝型材作为主体承载基座，型材本身自带的标准槽道可直接兼容通用工业铝型材的连接紧固件，不需要额外在基座上加工螺纹孔、定位台阶，大幅缩短现场安装调试的周期，也方便后期根据产线布局调整安装位置。从结构设计逻辑来看，这款机构的承载基座选用6063-T5材质的工业铝型材，

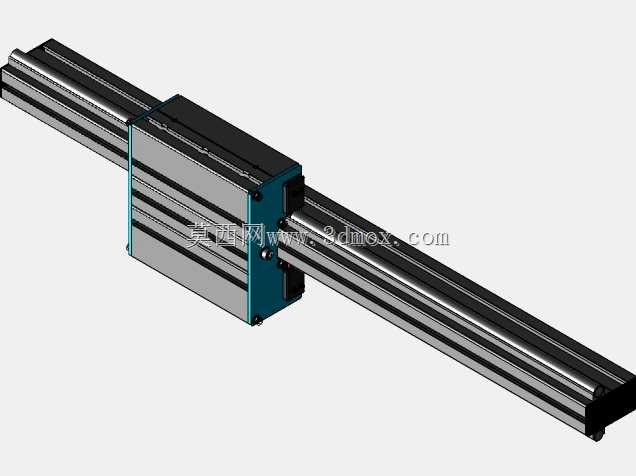

　　截面尺寸控制在45mm宽度、90mm高度，这个尺寸边界刚好适配多数桌面型自动化设备的型材框架安装位，既不会因为截面过小导致刚性不足，出现运动过程中滑台抖动、定位精度漂移的问题，也不会因为截面过大占用过多设备内部空间，挤压其他功能组件的布置余量。滑台部分采用一体化的安装板设计，蓝色涂装的安装面板上预留了多组标准安装孔位，可直接固定气动夹爪、视觉检测相机、小型点胶阀、物料吸盘等末端执行件，不需要额外加工转接板，降低设计阶段的零件出图量。滑台与铝型材基座之间的导向部分，采用内嵌式的双光轴导向结构，光轴直接嵌入铝型材预制的安装槽内，配合自润滑直线轴承实现低阻力往复运动，这种设计相比外置式直线导轨，能更好的避免车间环境里的粉尘、

　　切削碎屑附着在导向面上，减少日常维护的频次，适合在3C电子组装、包装物料输送这类有少量粉尘的生产场景长期运行。传动端的结构做了集成式防护，两端的端盖直接扣合在铝型材端部，既可以作为传动组件的安装定位基准，也能避免操作人员误触运动部件带来的安全隐患，端部的深蓝色挡块同时兼具硬限位功能，当软限位触发失效时，挡块可以直接承接滑台的冲击，避免滑台脱出基座造成设备损坏。在实际应用中，这款机构可搭配同步带传动或者丝杆传动实现不同的运动需求，针对短行程高速往复的场景可选用同步带传动方案，实现每秒1米以上的运动速度，满足物料快速分拣、移栽的节拍要求；针对需要精准定位的点胶、检测工位，可替换为滚珠丝杆传动方案，实现0.1mm级别的重复定位精度，

　　满足精密装配的工艺要求。安装层面，这款机构的铝型材基座背部和侧面都预留了标准T型槽，可通过T型螺栓直接固定在铝型材框架、钢板工作台或者设备立板上，安装孔位的间距符合通用工业铝型材的连接标准，不需要定制专用的安装支架，工程师在做整机动画仿真或者结构排布时，可以直接调用这个模型完成整机装配，不需要重新绘制每个零件的细节，大幅提升三维建模的效率。从受力特性来看，这款45x90规格的铝型材基座在1米行程范围内，可承载5kg以内的末端负载，满足绝大多数轻载自动化工位的负载要求，滑台的运动阻力控制在5N以内，搭配100W以内的伺服电机或者步进电机即可驱动，不需要选用大功率动力部件，能有效控制设备的整体成本。日常维护时，只需要定期在导向光轴表面涂抹少量润滑脂，检查端部紧固件是否松动即可，不需要拆解整个机构，维护难度远低于采用精密直线导轨的定制滑台，适合对设备维护成本敏感的中小批量自动化设备场景。在结构细节处理上，滑台两侧的黑色缓冲块采用聚氨酯材质，在滑台运动到端部接触硬限位时，可以吸收大部分冲击动能，避免刚性碰撞产生的噪音和零件变形，同时也能减少冲击对末端执行件定位精度的影响。整个机构的所有外露零件都做了倒角处理，没有尖锐的边角，避免安装调试过程中划伤操作人员，符合机械设备的安全设计规范。
