多规格套装麻花钻三维结构设计

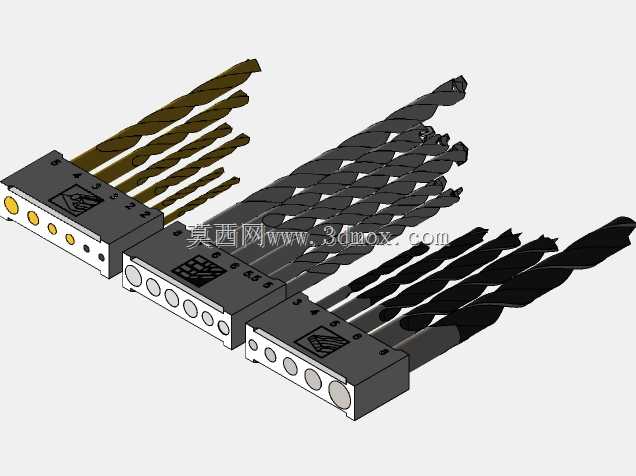

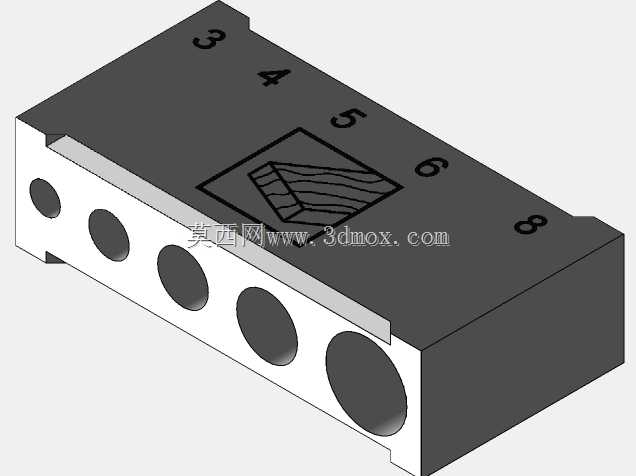

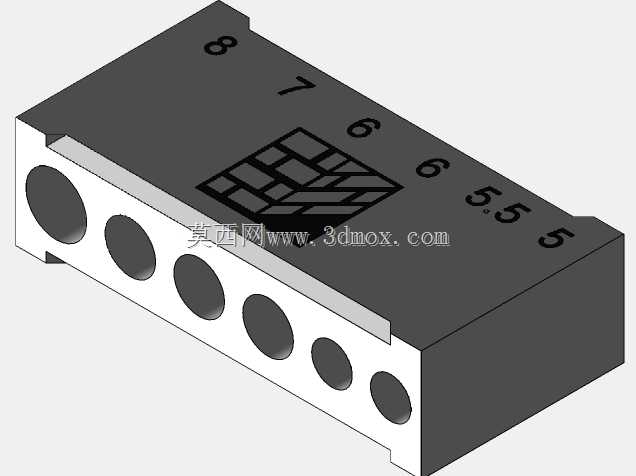

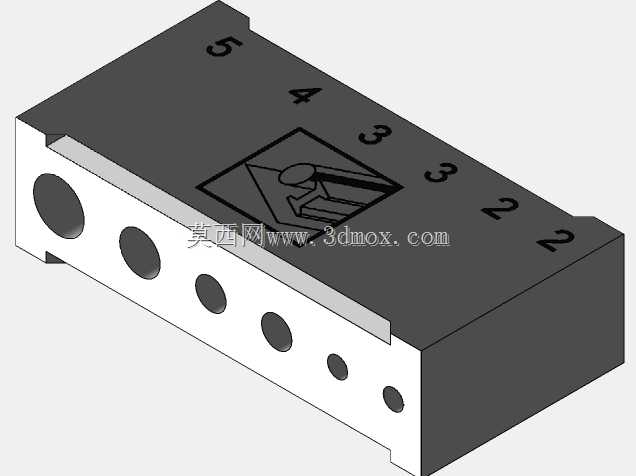

　　这套钻削刀具的三维结构，覆盖了从精密小孔加工到常规孔径钻削的全场景需求，不同表面处理的钻体对应差异化的加工工况，能满足车间日常金属、非金属材料的钻孔作业要求。做这套结构的时候，首先考虑的是现场使用的收纳与取用逻辑，三个独立的刀座分别对应不同涂层、不同直径区间的钻头，每个刀座上的卡位和钻头柄部直径做了过盈配合设计，取用的时候不会出现卡滞或者松脱掉落的情况，刀座表面的标识直接对应钻头直径，工人拿取的时候不需要反复核对参数，能减少换刀的辅助时间。

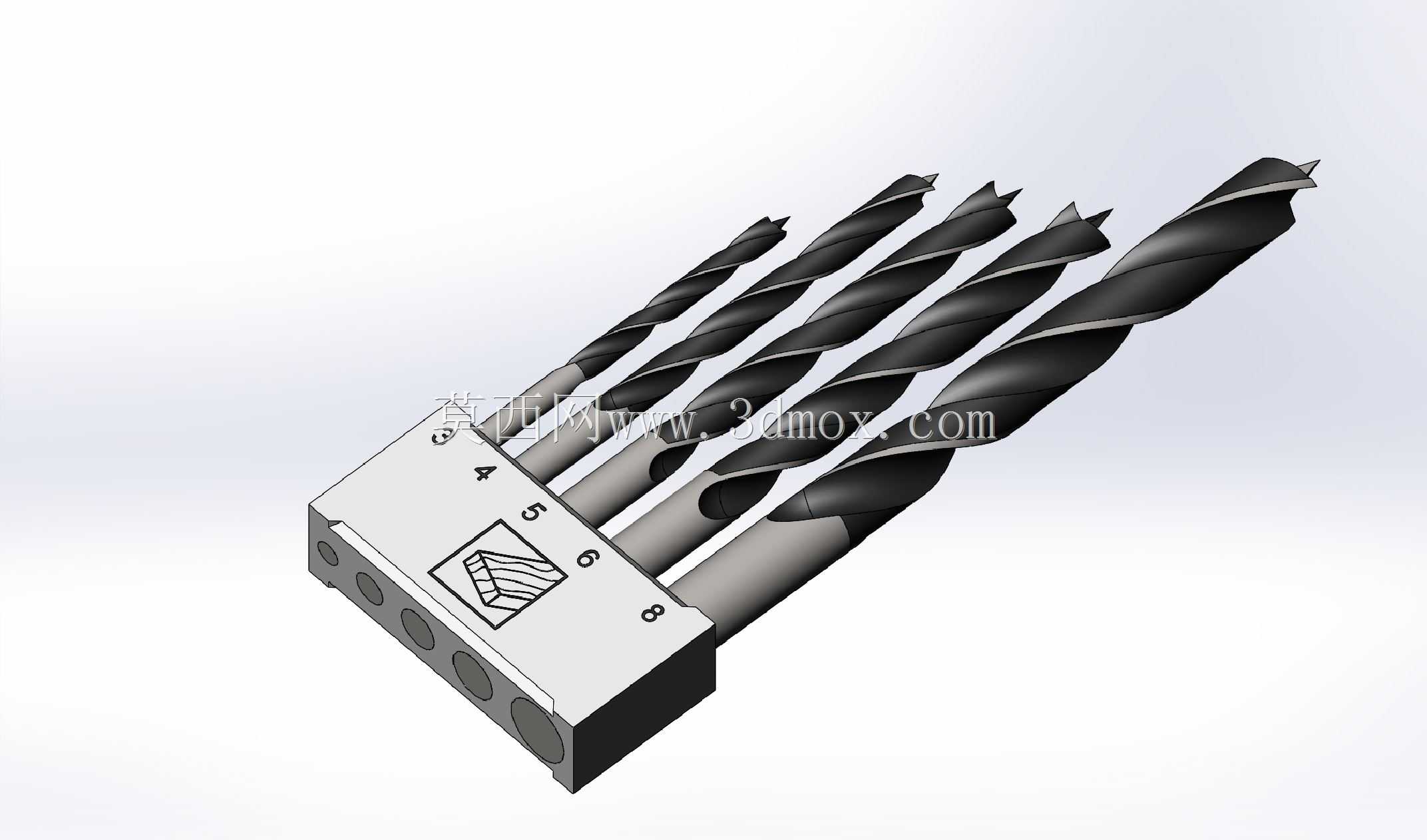

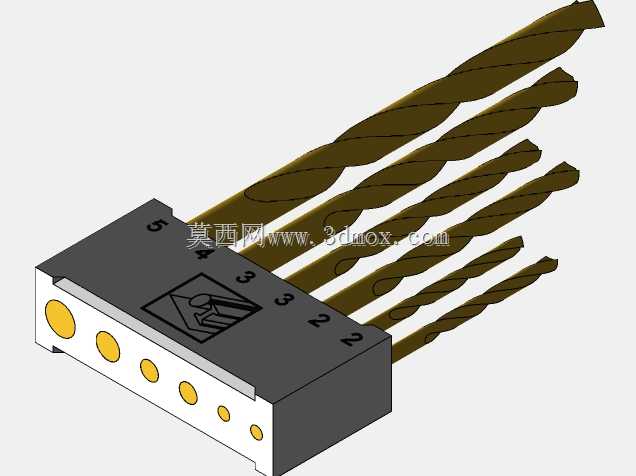

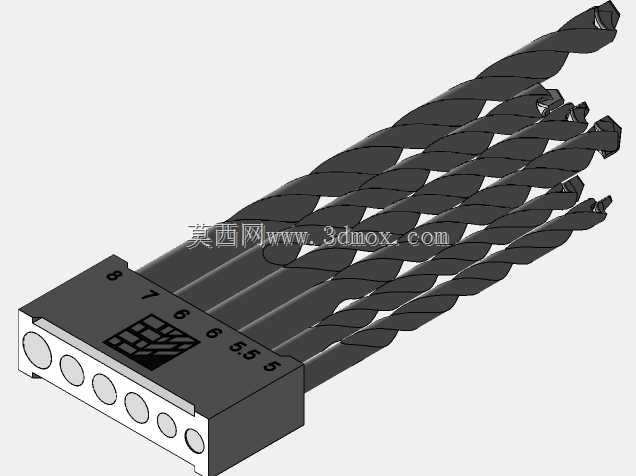

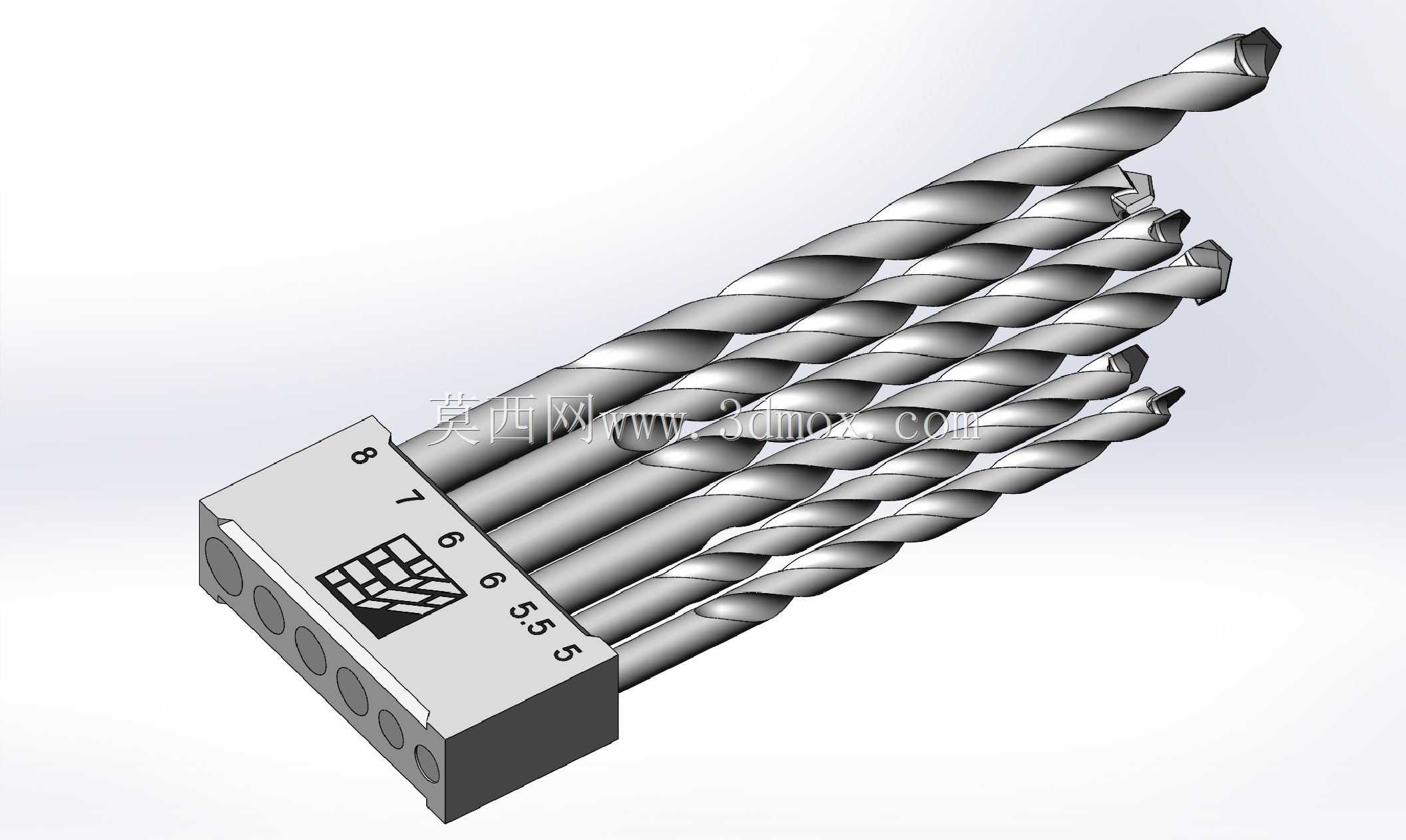

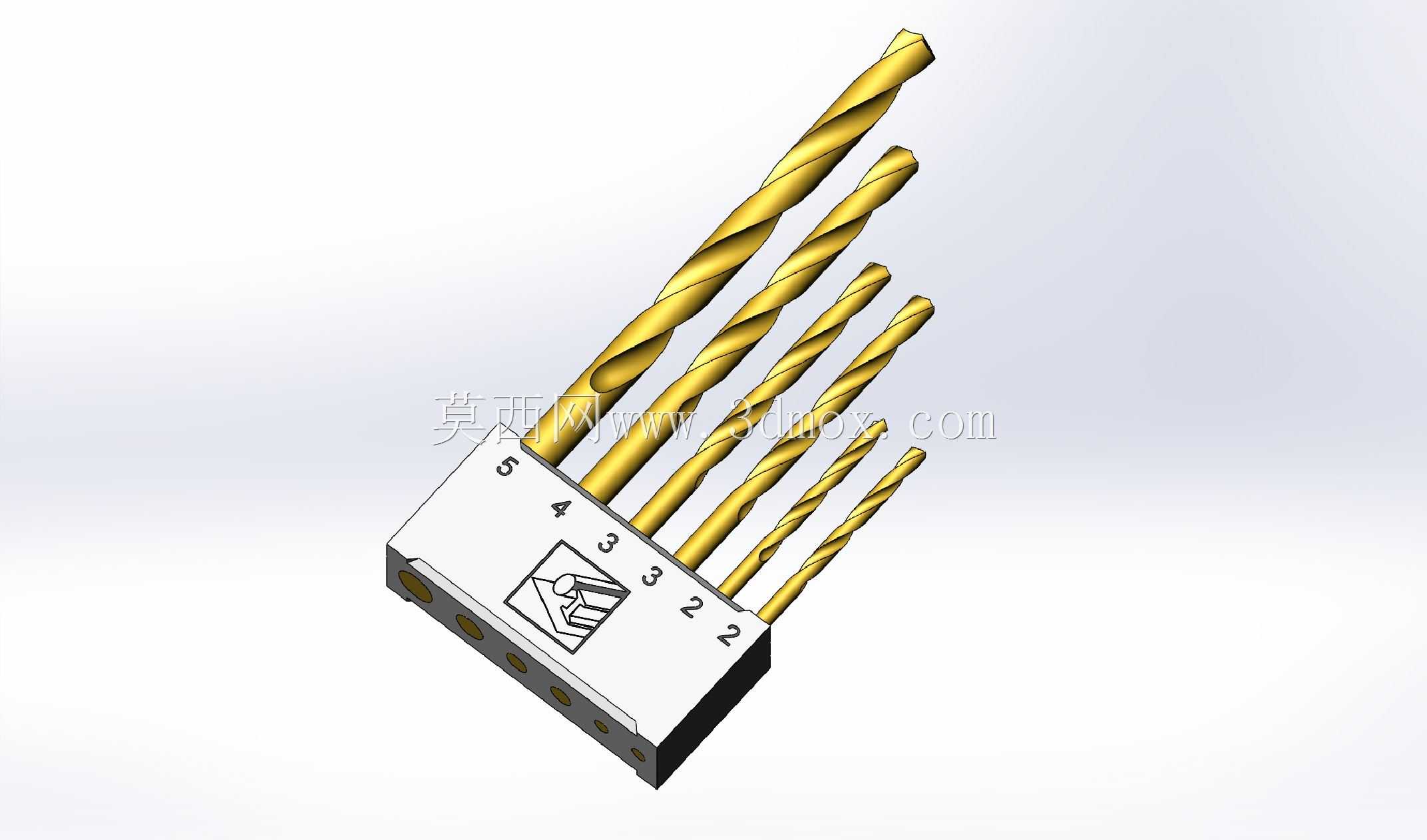

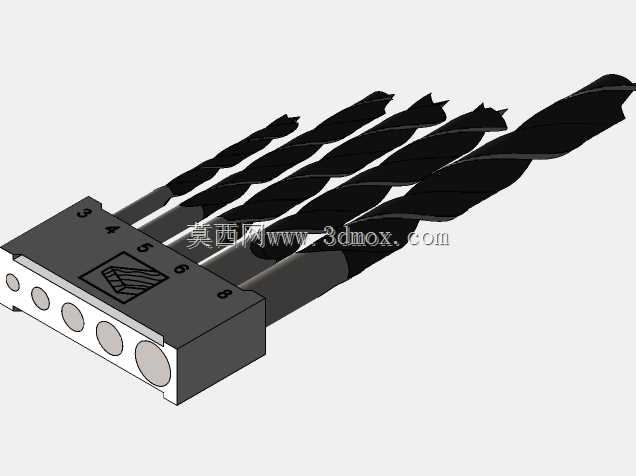

　　从功能特性来看，金色涂层的钻头针对有色金属、塑料等低硬度材料设计，钻尖的顶角做了优化，钻削的时候排屑顺畅，不容易出现粘屑的情况，适合电子组装、小型五金件加工时的小孔径作业；银色高速钢本体的钻头针对普通碳钢、铸铁材料的常规钻孔，钻芯厚度做了梯度设计，靠近柄部的位置钻芯更厚，提升整体刚性，钻尖部分横刃做了修磨处理，钻孔时的轴向阻力更小，不需要提前打中心孔也能保证钻孔位置精度；黑色氧化处理的钻头针对硬度稍高的合金钢、厚板材加工，表面的氧化层能起到冷却润滑的作用，深孔钻削的时候不容易出现烧钻的情况，排屑槽的螺旋角做了差异化调整，大直径钻头的螺旋角更小，排屑空间更大，钻深孔的时候切屑能顺利排出，不会因为切屑堵塞导致钻头折断。

　　设计过程中对每支钻头的安装边界做了严格的尺寸约束，所有钻头的柄部都采用统一的直柄结构，能适配常规的台钻、手电钻、加工中心刀柄的装夹范围，不需要额外配置转换套就能直接装夹使用。每支钻头的刃带宽度都做了统一规范，既能保证钻孔的孔径精度，又能减少刃带和孔壁的摩擦，降低钻削时的温升。不同直径的钻头，刃长和总长度都做了匹配设计，小直径钻头的总长度更短，刚性更好，不容易在钻削的时候出现振刀、断钻的情况；大直径钻头的刃长更长，能满足更大厚度工件的钻削需求，同时排屑槽的长度覆盖了最大钻削深度，保证钻削全程切屑都能顺利排出。

　　从实际应用场景来看，这套钻头套装能覆盖维修车间、五金加工、电子组装、模型制作等多个场景的钻孔需求，不管是薄板材的小孔加工，还是厚金属件的深孔钻削，都能找到对应的规格。刀座的设计也考虑了车间现场的摆放需求，底部做了防滑结构，放在工作台面上不会因为碰撞滑动，每个卡位的间距足够，取放钻头的时候不会碰到相邻的钻刃，避免刃口磕碰损坏。钻尖的后角做了针对性设计，不同材质对应的钻头后角有细微差异，加工软材料的钻头后角更大，刃口更锋利，切削阻力小；加工硬材料的钻头后角更小，刃口强度更高，不容易出现崩刃的情况。

　　建模的时候对钻体的螺旋槽做了精确的扫掠处理，螺旋槽的导程和钻头直径匹配，保证排屑的顺畅性，同时钻芯的增量从钻尖到柄部逐步增加，提升钻头的整体刚性，避免在大进给钻削的时候出现钻头断裂的问题。柄部的装夹位置做了精度控制，装夹部位的圆柱度公差控制在合理范围，装夹到设备上之后的径向跳动小，钻孔的位置精度和孔径精度都能满足常规加工的要求。每支钻头的钻尖都做了横刃修磨的结构还原，实际使用的时候不需要工人二次修磨就能直接使用，减少了刀具准备的时间。
