木工圆角修边定位裁切工装夹具

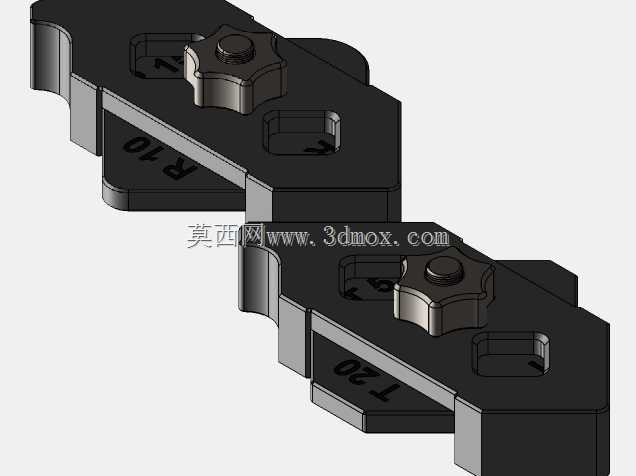

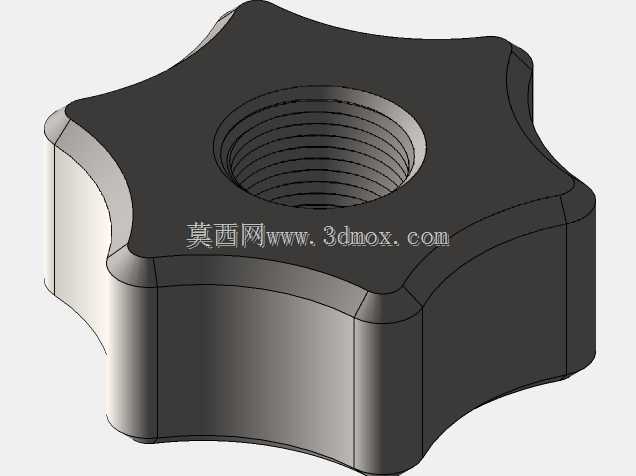

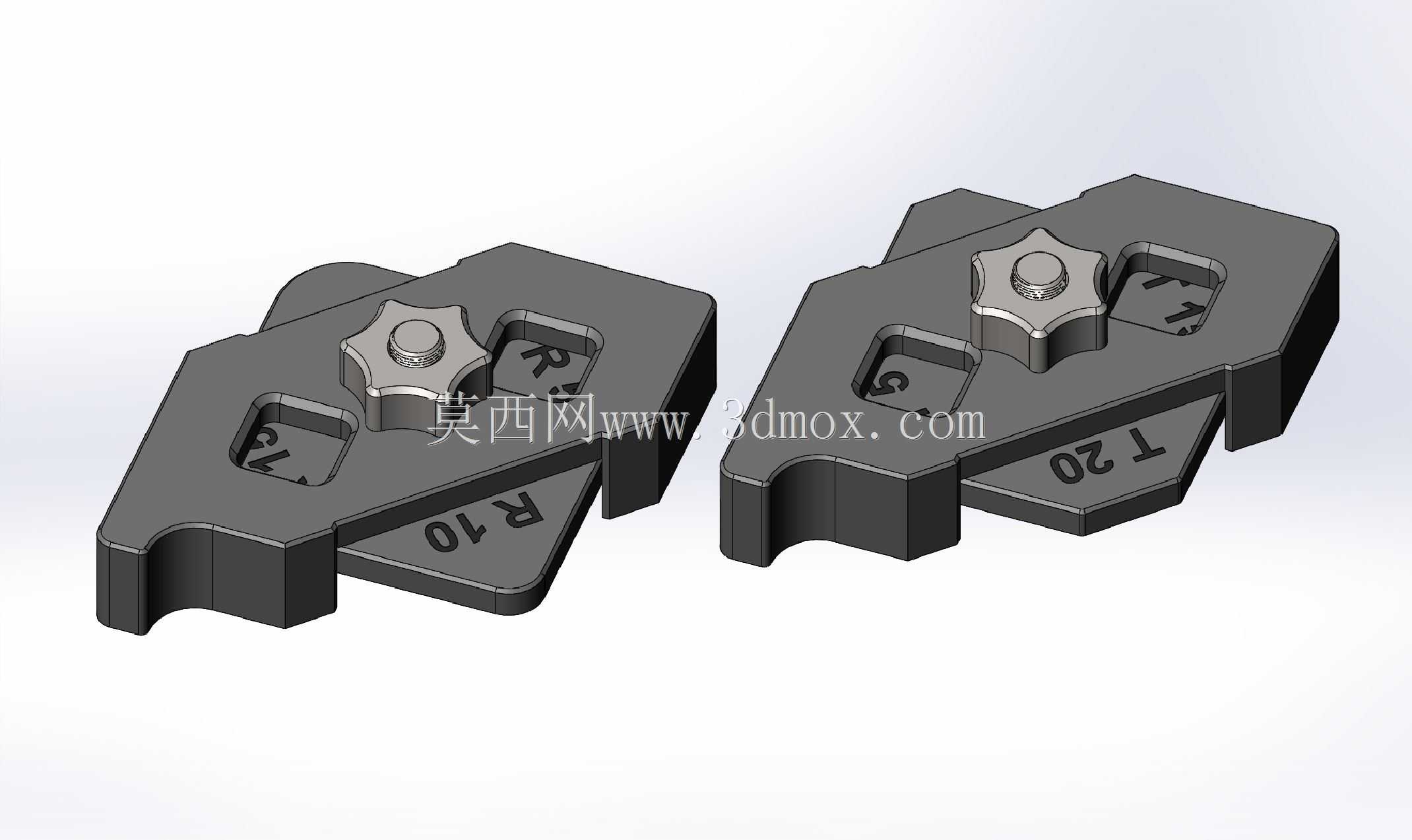

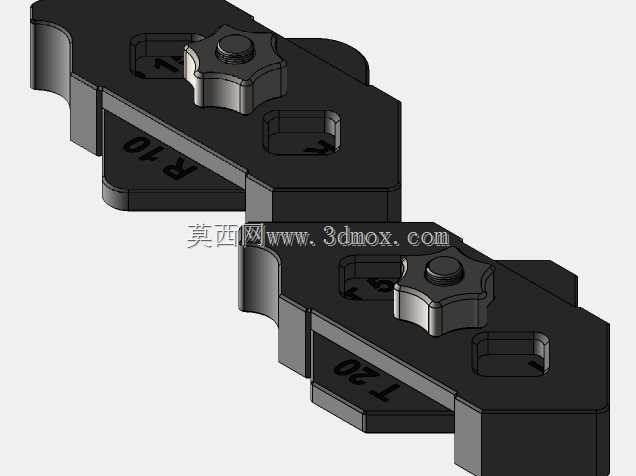

　　在现场木作加工、定制家具边角处理的作业场景里，这类定位修边夹具的使用频率极高，尤其是批量处理板材边角圆弧、统一修边尺寸的工序中，靠手持修边机配合靠模作业的传统方式，很容易出现圆角大小不均、修边过切、边缘崩茬的问题，反复调整靠尺的时间甚至会超过实际加工时长，这类快装式定位夹具就是为解决这类工序痛点设计的。夹具主体采用对称式分体结构，两个夹体可通过中间的星形锁紧旋钮调节开合间距，适配不同厚度的实木颗粒板、多层实木板、密度板等常用家装木作板材，夹体底部的卡槽可直接卡在修边机的底座基准边，不需要额外打孔固定，装夹时只需要将夹具卡在板材待加工边角位置，旋紧星形旋钮即可完成定位，旋钮的星形握边设计不需要借助额外扳手，徒手就能施加足够的锁紧力，

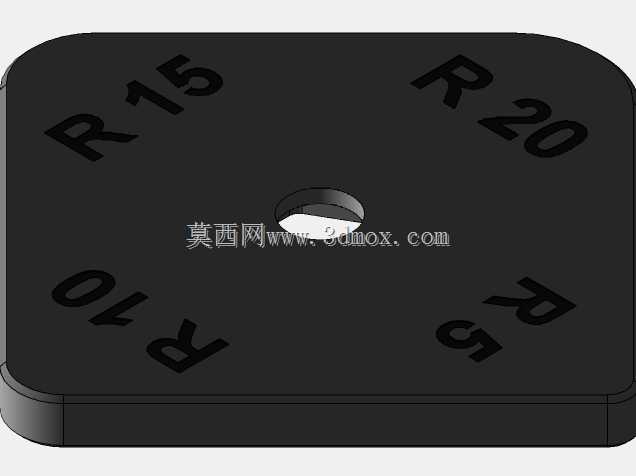

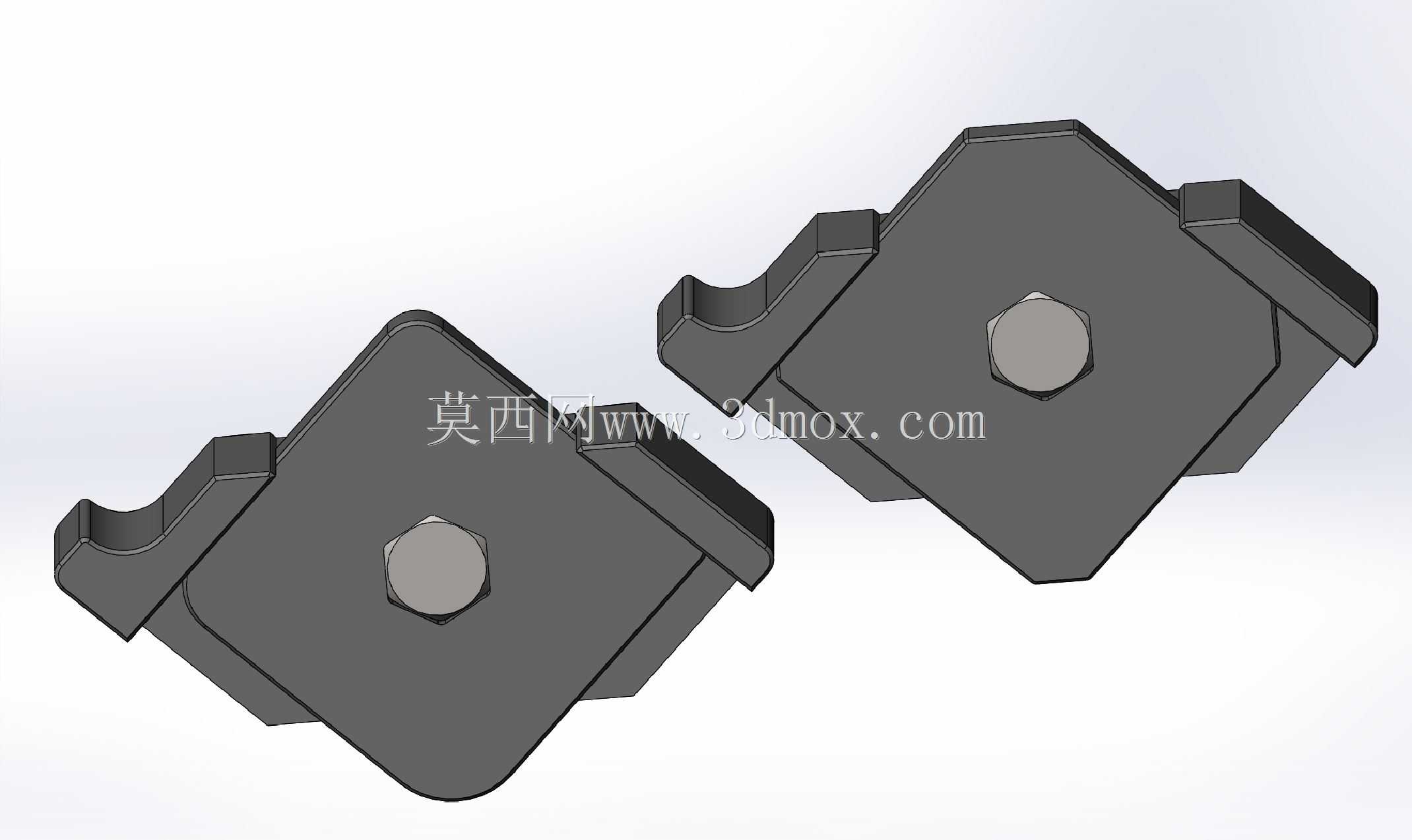

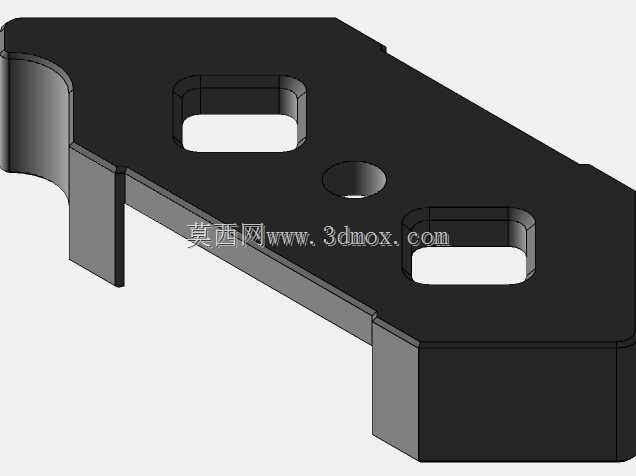

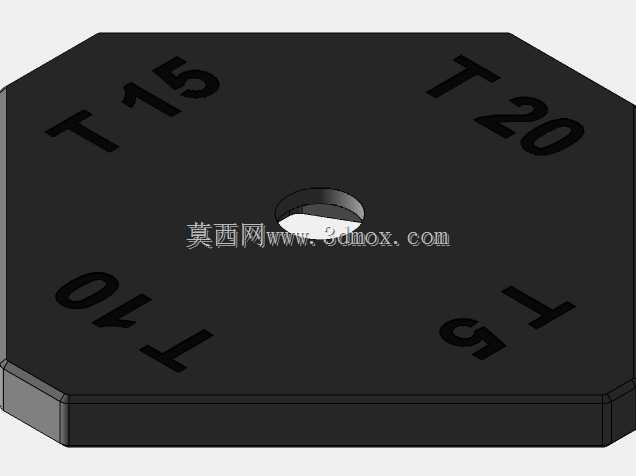

　　作业中途调整位置也能快速松开移位。夹体上预制的不同规格圆角定位槽，对应R10、T20等常用的板材圆角尺寸，定位槽的边缘做了0.2mm的让位倒角，修边机的刀头沿着定位槽内缘走刀时，不会因为刀头切削跳动刮伤定位面，同时槽体的深度刚好匹配常用修边刀的导轮直径，走刀过程中导轮始终贴合槽壁，不需要操作人员额外控制走刀偏移量，新手也能加工出顺滑一致的圆角。从安装边界来看，夹体的整体外轮廓宽度控制在120mm以内，长度150mm，即使是宽度较窄的装饰线条、封边条边角加工，也不会因为夹具体积过大出现干涉，夹体底部与板材接触的面做了细密的防滑齿纹，锁紧后不会因为修边机的振动出现移位，不需要额外粘贴防滑垫或者辅助压持。

　　设计时特意将锁紧旋钮的安装位置设置在夹体中心偏上的位置，作业时操作人员的手部可以自然搭在旋钮上方，顺着走刀方向推动夹具和修边机同步移动，不会出现手部和刀头防护壳干涉的情况，夹体的边角全部做了R3的圆角处理，取放时不会刮伤板材表面的饰面，也避免操作时划伤手部。在实际使用场景中，这类夹具除了用于板材边角圆角修边，还可以配合直刀进行板材端部的齐边裁切，只需要更换对应直边定位的靠面即可，不需要额外更换其他辅具，夹体采用高强度工程尼龙材质注塑成型，重量轻且耐磨性好，长期与修边机导轮摩擦也不会出现明显的凹槽磨损，定位精度能保持在0.1mm以内，完全满足家装木作、定制家具加工的精度要求。不同于传统的整体式靠模，

　　这种分体可调式的夹具不需要根据板材厚度定制不同规格的靠模，一套夹具就能覆盖10mm到30mm厚度的常用板材，现场作业时不需要携带多套不同尺寸的靠模，减少工具携带量的同时，也降低了不同靠模切换带来的定位误差。夹体上的定位槽标识采用凹陷式激光打标，长期使用摩擦也不会出现标识磨损模糊的问题，作业时可以快速识别对应圆角规格的槽位，不需要反复测量核对尺寸。在批量加工同规格圆角的工序中，只需要一次调整好夹具的开合间距，后续加工只需要装夹、走刀两个步骤，加工效率比传统靠尺定位提升三倍以上，而且加工出的圆角一致性好，不需要后续额外的砂纸打磨修整，能有效减少后续工序的工作量。
