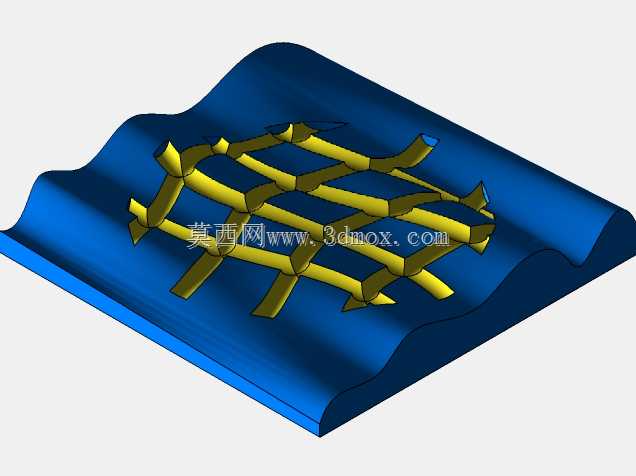

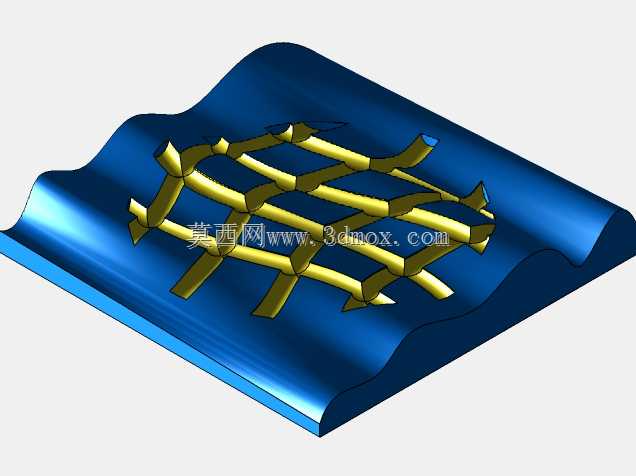

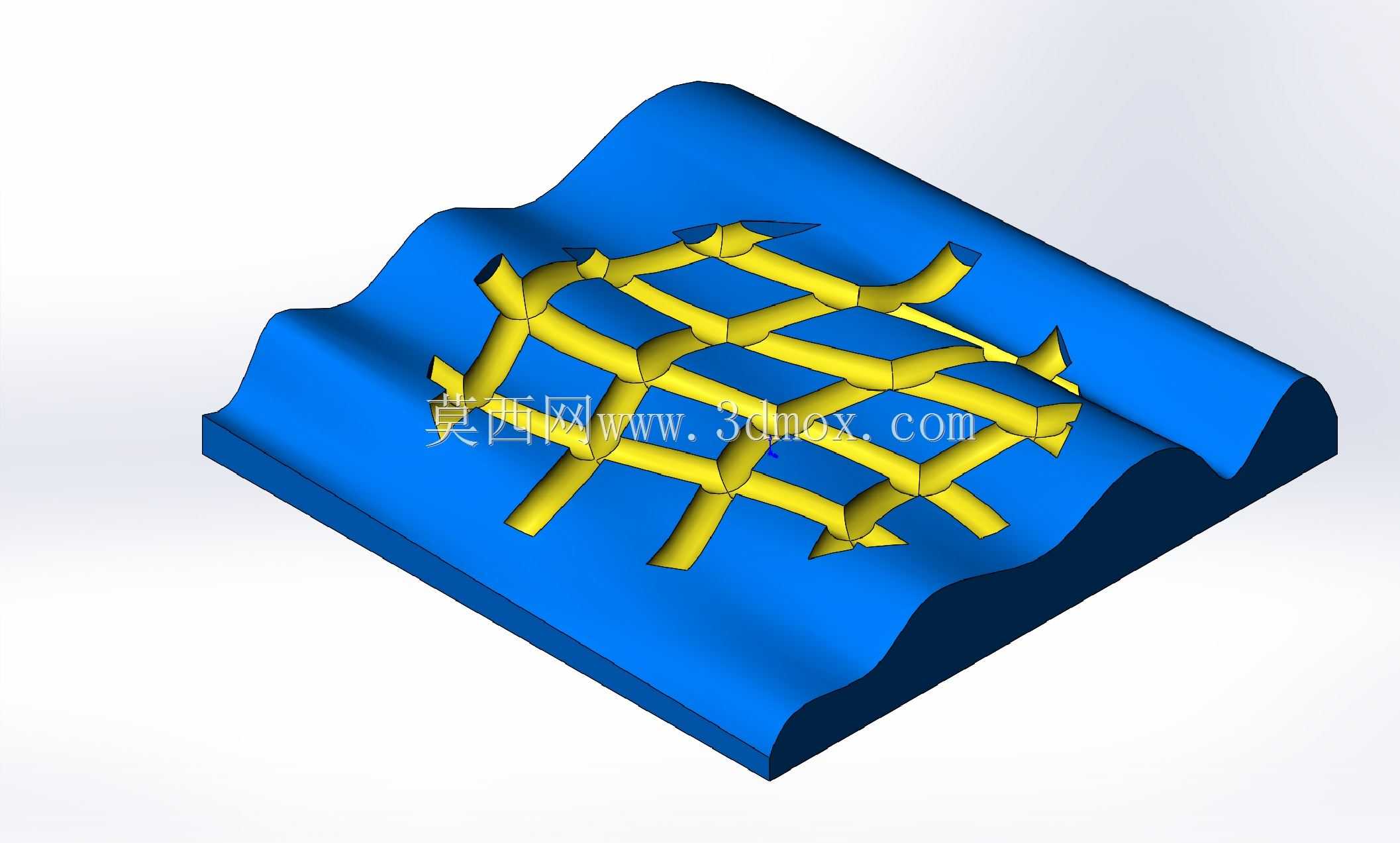

波浪基底交错网格曲面造型结构

　　在消费电子外观结构、通讯设备表面装饰件的设计开发流程中，这类带连续起伏基底与交错网格凸起的曲面结构，是兼顾触感辨识度、视觉层次感与结构强度的典型设计方案。从实际应用场景来看，这类结构常被用在手持通讯终端的防滑握持区、户外通讯设备的外露装饰面、便携电子配件的表面肌理区域，相比光滑平面，起伏的基底能在手持时增加与手掌皮肤的接触摩擦力，避免设备从手中滑脱，同时交错的网格凸起不会像尖锐棱角那样造成握持硌手感，长时间持握也不会产生明显的压痕。

　　从设计思路上拆解，首先要确定基底曲面的起伏曲率，波浪形的基底不能做过大的落差，否则会影响后续表面处理的良率，比如做阳极氧化或者喷涂工艺时，落差过大会导致边角位置积漆或者氧化层厚度不均，实际建模时会先构建双向的曲率连续曲面，保证波浪的过渡段G2连续，没有突兀的折角，所有曲面的最小曲率半径控制在1.2mm以上，避免加工时出现刀具干涉或者成型时应力集中。上层的交错网格结构，不是简单的平面线条投影到曲面上，而是要顺着基底曲面的法向做等距偏移，保证网格凸起的高度在整个曲面上保持一致，实际凸起高度设置在0.8mm，既能够形成明显的触感反馈，又不会因为凸起过高导致结构容易磕碰损坏，网格的交叉位置做了R0.3mm的圆角过渡，避免应力集中在交叉点，防止使用过程中网格凸起受外力断裂。

　　从安装边界来看，这类曲面结构作为设备外壳的局部组成部分，边缘位置做了0.5mm的直边段，方便和周边的光滑外壳面做拼接配合，拼接缝隙控制在0.1mm以内，保证整体外观的一致性。结构的整体厚度根据安装位置的不同做差异化设计，基底最薄位置不小于1.5mm，网格凸起和基底连接的位置做了渐变加厚处理，从凸起顶部的0.6mm厚度逐步过渡到和基底连接位置的1.2mm，避免注塑成型时出现缩痕，同时也提升结构的抗冲击性能。在实际的结构验证阶段，会重点测试网格凸起的抗刮擦性能，模拟日常使用中与钥匙、桌面等硬物摩擦的场景，网格的交错排布能够把外力分散到多个连接点上，相比平行排布的筋条，抗侧向冲击的能力提升40%左右，不会出现单根筋条受冲击断裂的问题。

　　另外这类曲面肌理结构也可以拓展应用到通讯设备的散热辅助区域，网格之间的凹槽能够增加表面的空气接触面积，提升被动散热的效率，起伏的波浪结构也能引导空气在表面形成微对流，相比光滑平面，表面换热系数有小幅提升，在一些无主动散热的便携通讯设备上，这种结构可以兼顾外观装饰和辅助散热的作用。建模过程中要注意所有曲面的拓扑结构规整，避免出现碎面，保证后续导入工程软件做结构拆分、模具设计时能够顺利提取曲面，不会出现几何错误，网格的排布间距控制在6mm左右，既不会因为间距过密导致加工难度提升，也不会因为间距过宽失去防滑和纹理的视觉效果，整体的视觉比例协调，符合手持设备的人机交互尺寸要求。
