莫比乌斯环结构创意玻璃茶几设计

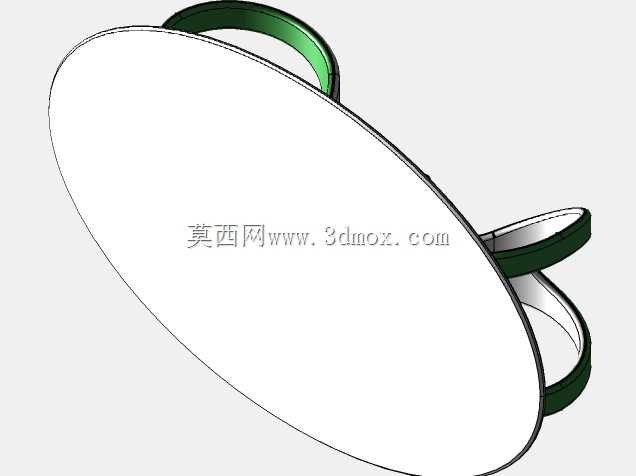

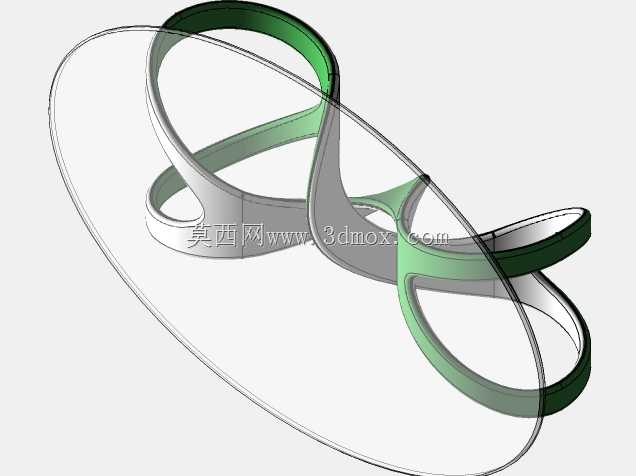

　　这款异形支撑结构的玻璃茶几，在民用家居场景里适配轻奢、极简、艺术感的室内空间，不管是客厅沙发旁的边几配置，还是开放式会客区的中心茶几使用，都能通过独特的支撑结构成为空间视觉焦点，区别于常规直腿、框架式茶几的刻板造型。从实际使用维度看，圆形玻璃台面的边缘做了圆弧倒钝处理，日常放置水杯、书籍、装饰摆件时，平整的钢化玻璃面易清洁，不会渗留茶渍、油污，圆形轮廓也避免了直角磕碰的安全隐患，尤其适合有低龄儿童活动的家居环境。支撑结构采用连续的莫比乌斯环状曲面设计，没有传统家具的分立支腿，整个支撑体是一体化的连续曲面，从台面下沿平滑过渡到地面接触端，三个落地支撑点呈120度均匀分布，保证放置时的静态稳定性，不会出现侧翻、晃动感。

　　设计过程中首先要核算支撑曲面的受力路径，整个环状结构的截面采用渐变厚度设计，靠近台面连接的位置截面宽度收窄，靠近地面落地端的截面适当加宽，分散玻璃台面传递下来的竖向荷载，避免应力集中导致的结构变形。曲面的扭转角度经过反复校核，既要保证莫比乌斯环的连续视觉效果，又要让支撑结构的重心落在三个落地支撑点围成的三角形中心区域，不会出现重心偏移。台面采用12mm厚度的钢化玻璃，和下方支撑结构的连接采用隐藏式胶粘+定位卡扣的组合方式，连接点隐藏在支撑曲面的上沿接触面，不会在玻璃表面露出固定件，保证外观的整体性。安装边界方面，这款茶几的整体直径控制在900mm，台面离地高度420mm，符合日常使用的人体工学高度，坐在常规高度的沙发上，

　　手臂自然下垂就能轻松拿到台面上的物品，不需要过度俯身或者抬臂。地面接触端做了嵌入式的防滑橡胶垫，不会划伤实木地板、瓷砖地面，同时橡胶垫的微调高度设计，可以适配地面存在2mm以内高低差的不平整情况，保证四个（哦不对，三个）支撑点都能完全贴合地面，不会出现放置后晃动的问题。从结构建模的角度看，支撑曲面的构建需要先绘制空间连续的引导线，通过扫掠命令生成基础曲面，再对曲面做厚度处理，过程中要不断检查曲面的曲率连续性，避免出现褶皱、曲率突变的位置，否则后续不管是3D打印手板验证，还是开模做金属、树脂材质的成品，都会出现外观瑕疵或者应力薄弱点。和常规茶几相比，这款设计没有多余的装饰构件，整个支撑结构本身就是装饰元素，银灰与墨绿的分色处理沿着曲面扭转方向自然过渡，没有生硬的分色边界，光线照射在曲面和玻璃台面上时，会形成连续的光影反射，强化结构的流动感。在实际工程落地时，支撑结构如果采用金属材质，可以做钣金焊接后打磨抛光，或者采用铸铝一体成型的工艺，表面做喷塑或者电镀处理；如果做轻量化的民用版本，也可以采用高强度树脂3D打印后做表面涂装，降低生产成本。玻璃台面和支撑结构的连接位置，要在支撑结构的上沿预留3mm深度的定位凹槽，玻璃放置时嵌入凹槽内，再填充中性结构胶固定，既可以限制玻璃的水平位移，又能缓冲玻璃和硬质支撑结构之间的硬接触，避免温度变化或者受力时玻璃出现崩边。日常使用过程中，连续曲面的支撑结构没有卫生死角，

　　擦拭时顺着曲面方向就能清洁到所有位置，不会像常规框架式茶几那样存在缝隙积灰的问题。三个落地支撑点之间留出了充足的腿部活动空间，坐在茶几周边时，腿部不会碰到支撑结构，相比四腿方桌的局促感，圆形台面加三点支撑的布局，能同时容纳4-6人围坐使用，不管是日常放置茶具待客，还是临时放置笔记本电脑处理简单工作，都有充足的台面使用空间。结构受力仿真阶段，需要给台面施加均匀分布的竖向荷载，模拟日常放置物品的重量，同时在台面边缘施加100N的水平侧向力，验证整个结构的抗倾覆能力，确保在日常不小心磕碰台面边缘时，不会出现侧翻风险。支撑曲面的扭转半径经过优化，不会出现曲率过小的位置，避免加工过程中出现材料成型困难，比如钣金折弯时曲率过小会导致板材开裂，3D打印时曲率过小会出现支撑过多、表面质量差的问题。
