重载型刮板拖链物料输送装置

　　在散料、块状物料的连续输送作业场景中，这类刮板拖链输送结构是生产线物料转运环节的核心承载部件，常见于矿山物料粗碎后转运、车间废料集中输送、热处理线工件批量移送、建材行业砂石料短距离传输等工况，能适应高低温、多粉尘、带油污的复杂作业环境，相比普通带式输送机，它不存在皮带跑偏、被尖锐物料划裂的问题，对棱角分明、温度偏高的输送物料适配性更强。

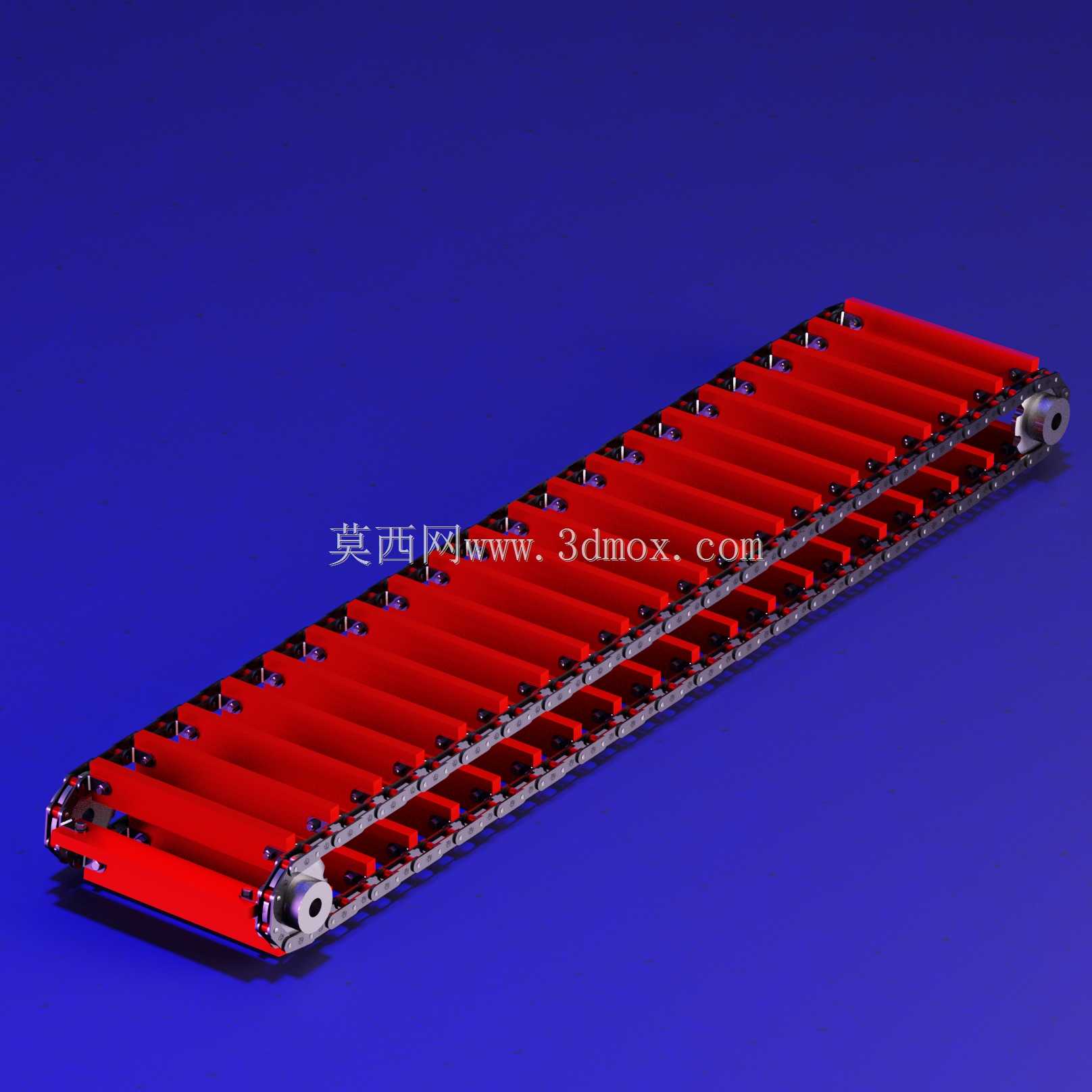

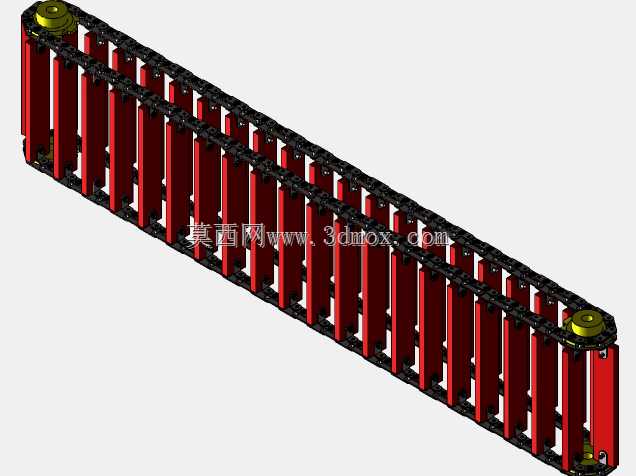

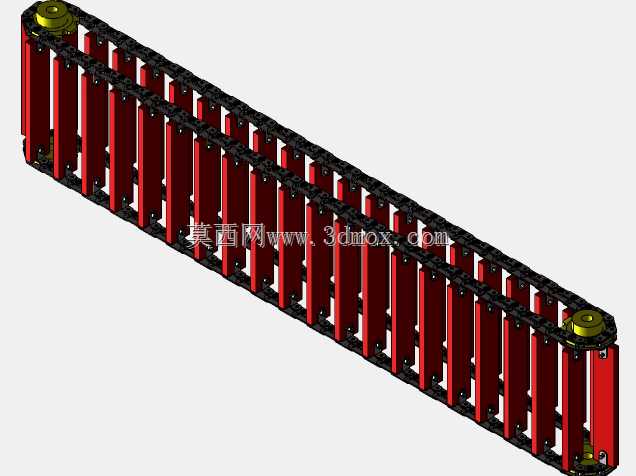

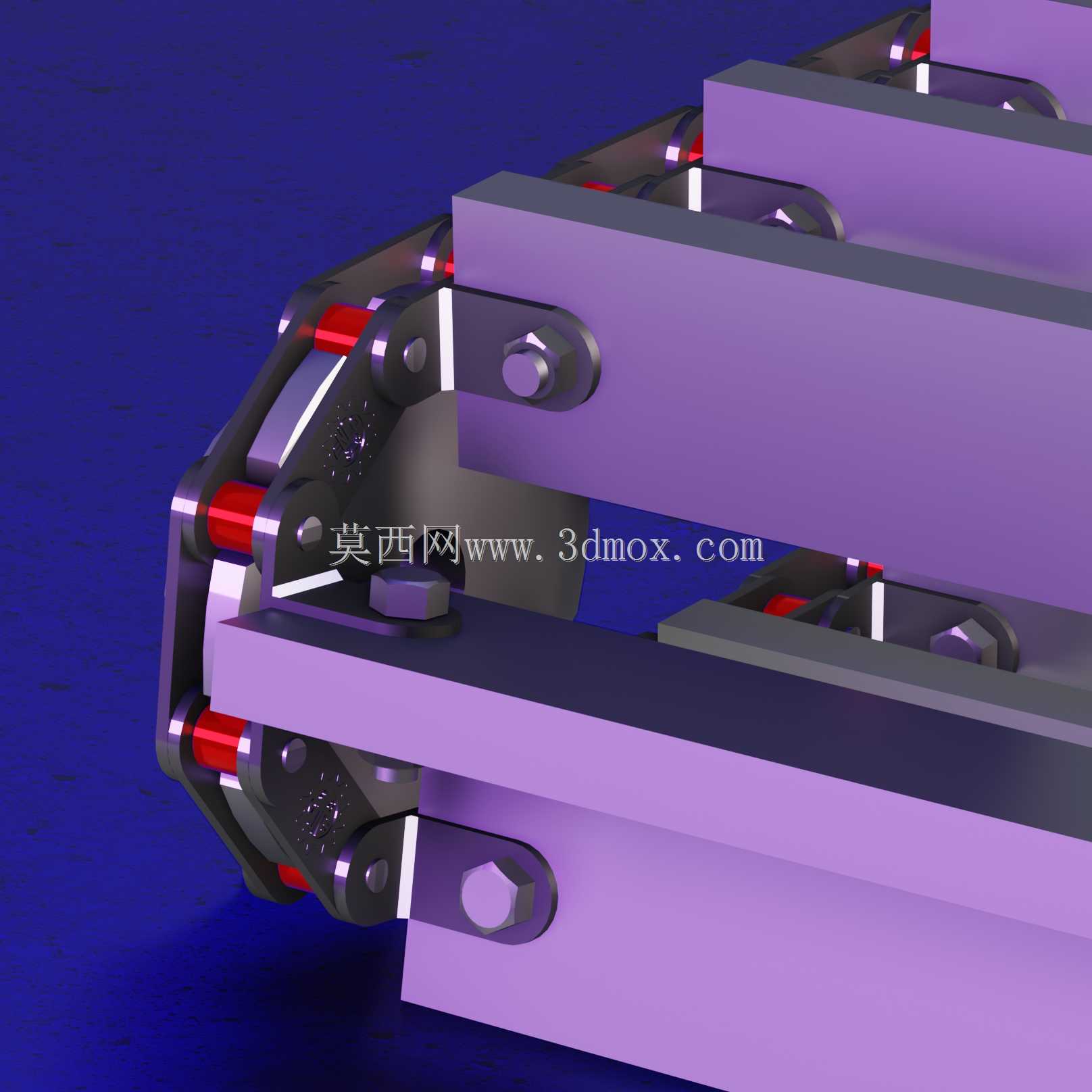

　　整套结构的核心传动依托两侧的精密滚子链实现，每节链条对应位置固定横向的钢制刮板承载件，刮板与链条销轴采用防松结构锁止，避免长期往复运行中刮板移位脱落；链条与机架侧边的导向滑槽配合，滑槽内置耐磨衬条，衬条可单独拆卸更换，无需整体拆解机架就能完成易损件维护，大幅降低产线停机维护的时间成本。刮板表面做了耐磨硬化处理，针对不同输送物料的特性，刮板可更换为带防滑齿、带导流斜面的不同构型，比如输送细小颗粒散料时可在刮板两侧加装柔性密封条，减少物料从刮板与机槽间隙的撒漏量；输送高温工件时则选用耐热合金材质的刮板，避免长期受热出现形变翘曲。

　　设计这套结构时，首先要匹配现场的输送倾角与输送距离，水平布置时单段输送长度可根据链轮张紧行程调整，若有小角度倾斜输送需求，可适当缩小刮板间距、增加刮板与物料接触的摩擦系数，避免物料下滑。安装边界上，设备进料端需预留与上游出料口的对接空间，机架支腿的安装孔位做成长条可调式，方便现场安装时微调设备水平度与中心高度，保证进料口与上游设备出料口的对位精度，减少物料撒落；出料端则要对应下游接料设备的进料位置，预留足够的落料空间，避免物料在出料口堆积卡滞。传动端的链轮组件采用双轴承支撑结构，轴承座带密封端盖，能阻挡粉尘、碎屑进入轴承内部，延长轴承使用寿命；张紧端采用丝杆调节结构，可根据链条运行后的磨损伸长量实时调整张紧度，避免链条松脱跳齿，张紧行程的设计预留了足够的链条磨损补偿量，覆盖链条全生命周期的伸长量需求，无需频繁拆换链条。

　　实际运行过程中，两侧链条的同步性是结构稳定的关键，设计时对两侧链条的节距精度、链轮的齿形同步度做了严格公差控制，避免运行中出现刮板偏斜、卡滞的问题；机架主体采用模块化分段设计，每段机架通过法兰螺栓拼接，可根据现场的输送长度需求灵活组合段数，运输时可拆分装运，适配狭窄车间的进场安装需求。针对不同的输送载荷，可对应调整链条的规格、刮板的厚度以及机架的型材壁厚，重载工况下选用大节距重载滚子链，刮板与链条的连接位置增加加强筋，机架采用加厚矩形管焊接，保证满载运行时机架无明显形变，运行平稳无异常抖动。设备底部可根据需求加装接料托盘，承接运行过程中少量撒落的物料，方便定期清理，保持作业现场整洁；若用于有防爆要求的工况，还可在传动端配套防爆电机与隔爆罩，满足特殊作业场景的安全规范要求。
