模块化多插孔位电源扩展排插结构设计

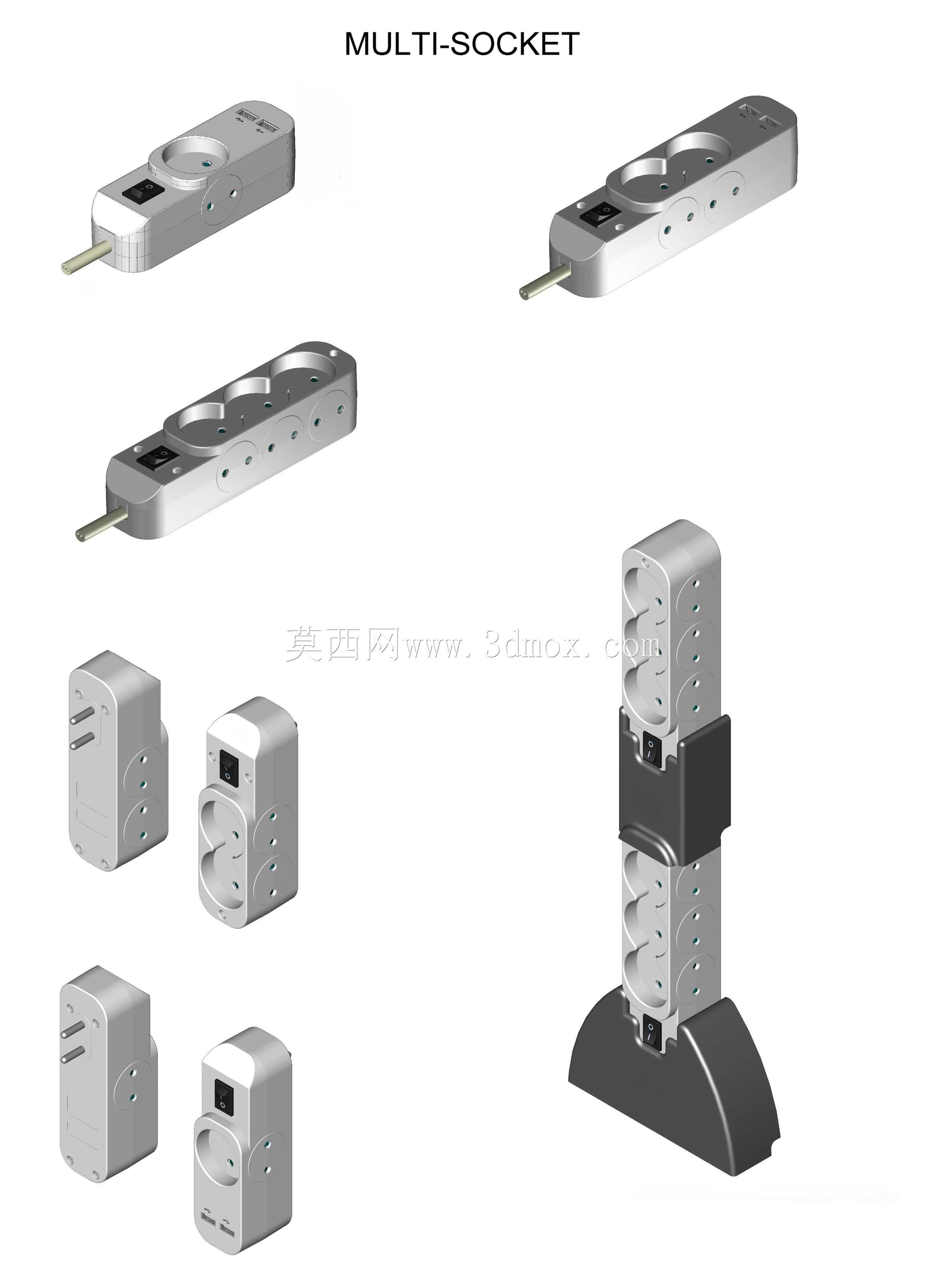

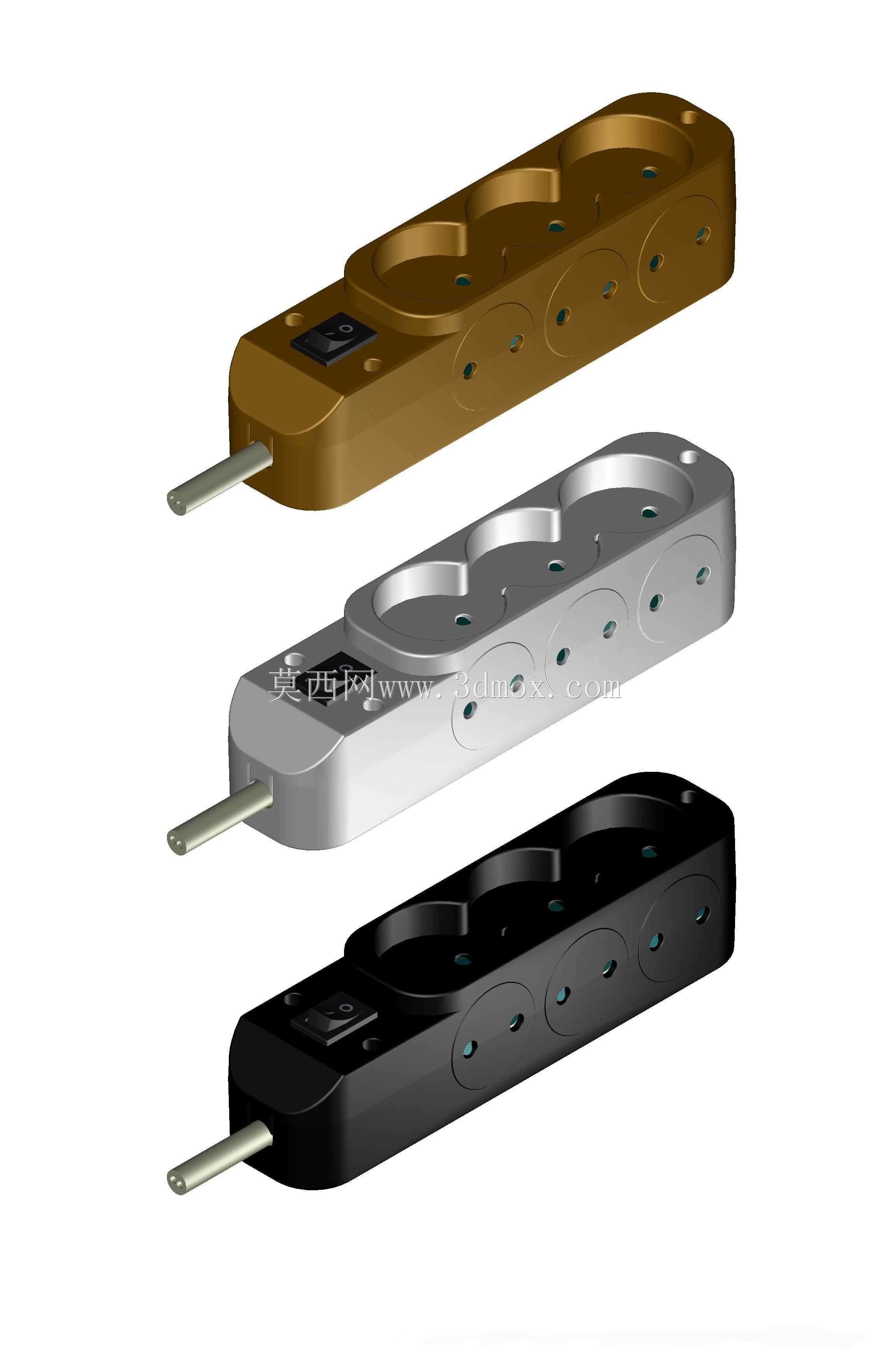

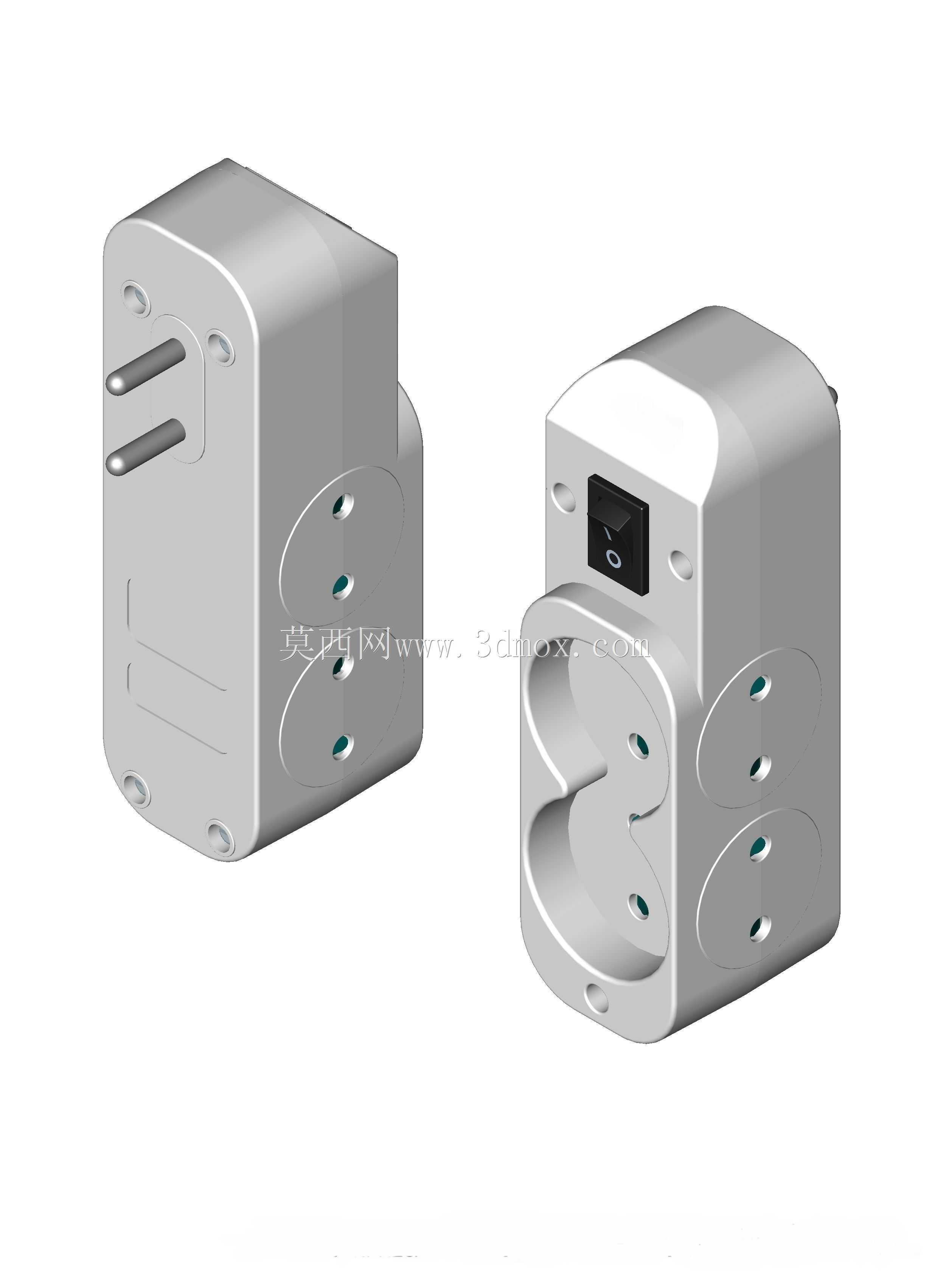

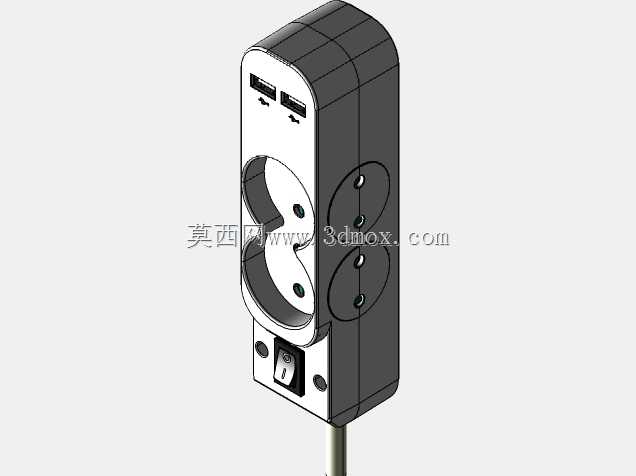

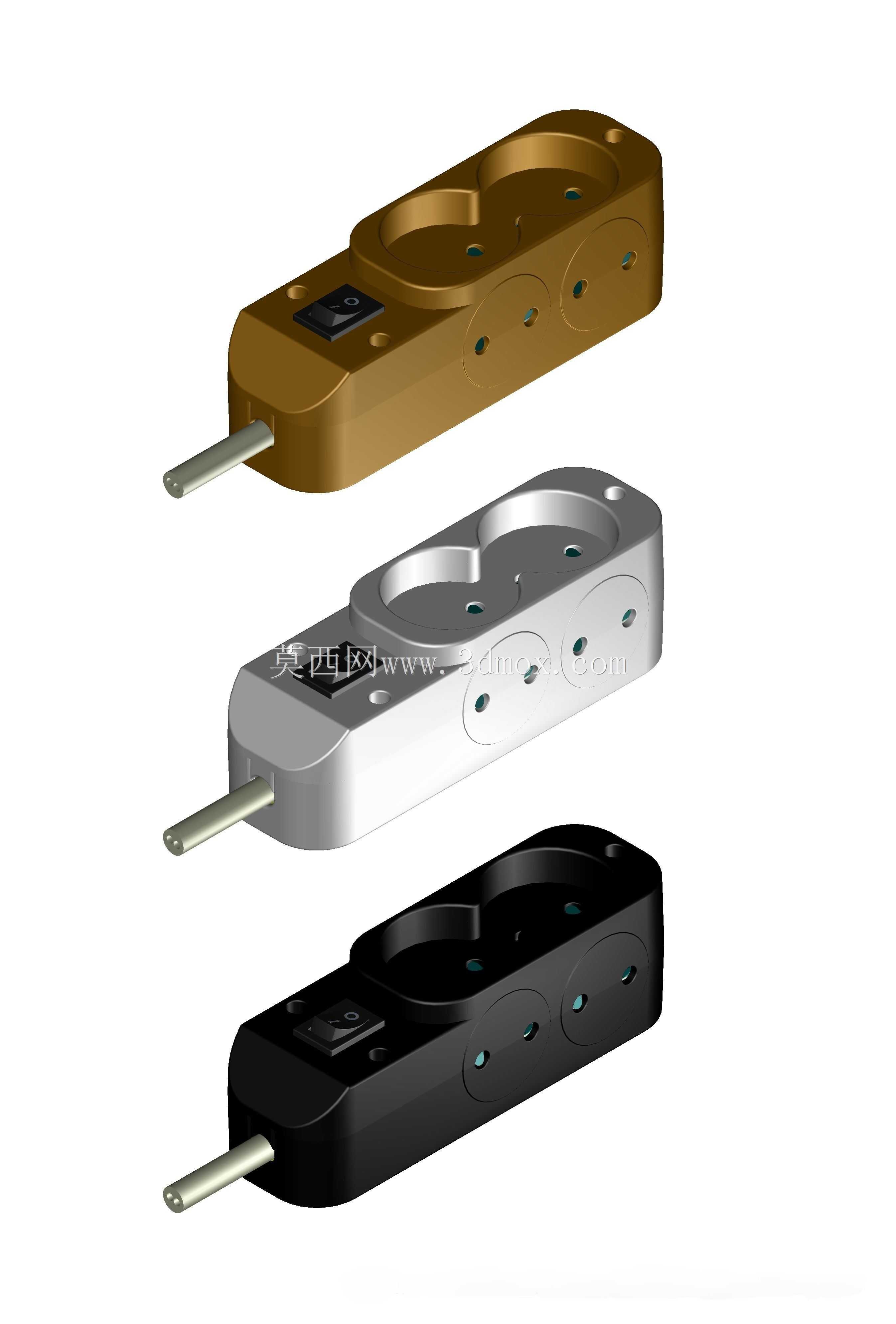

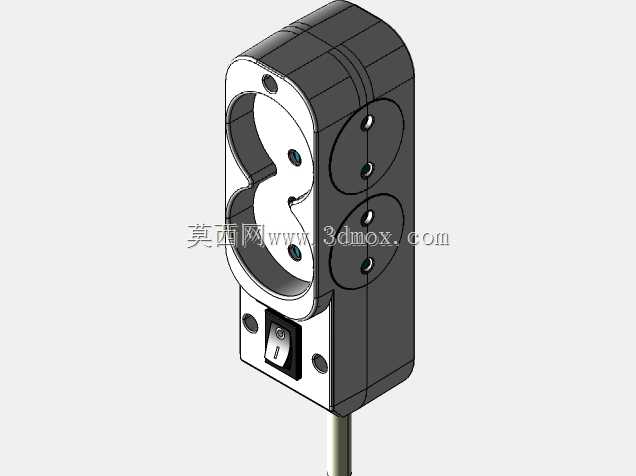

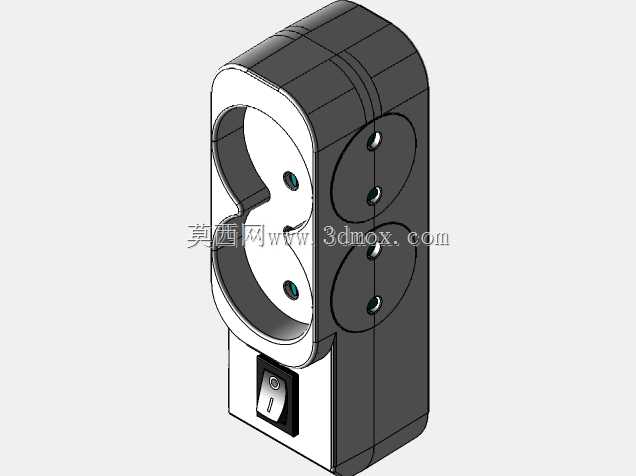

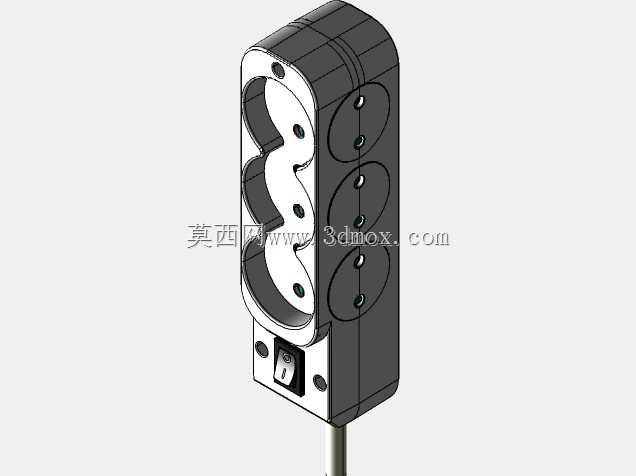

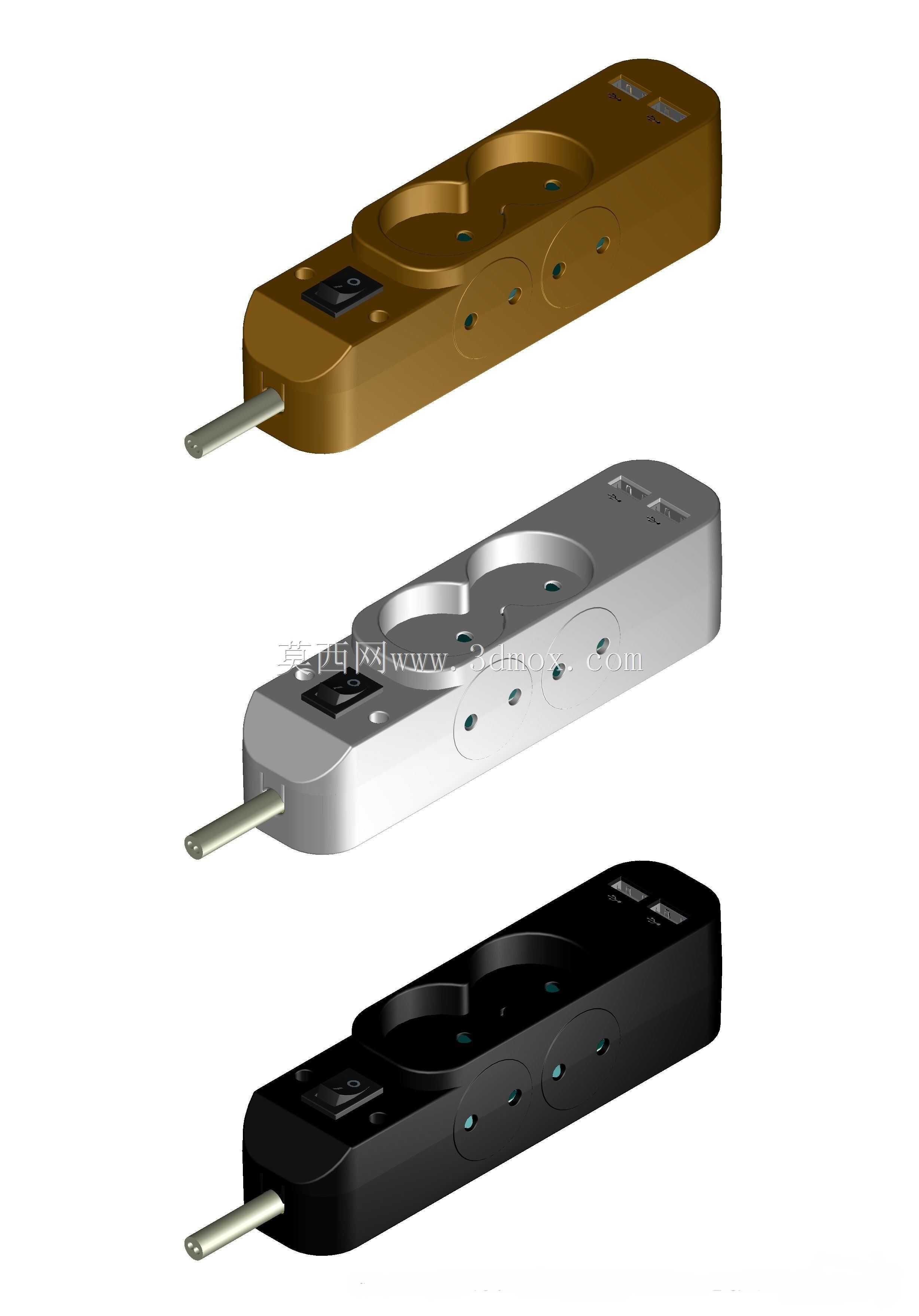

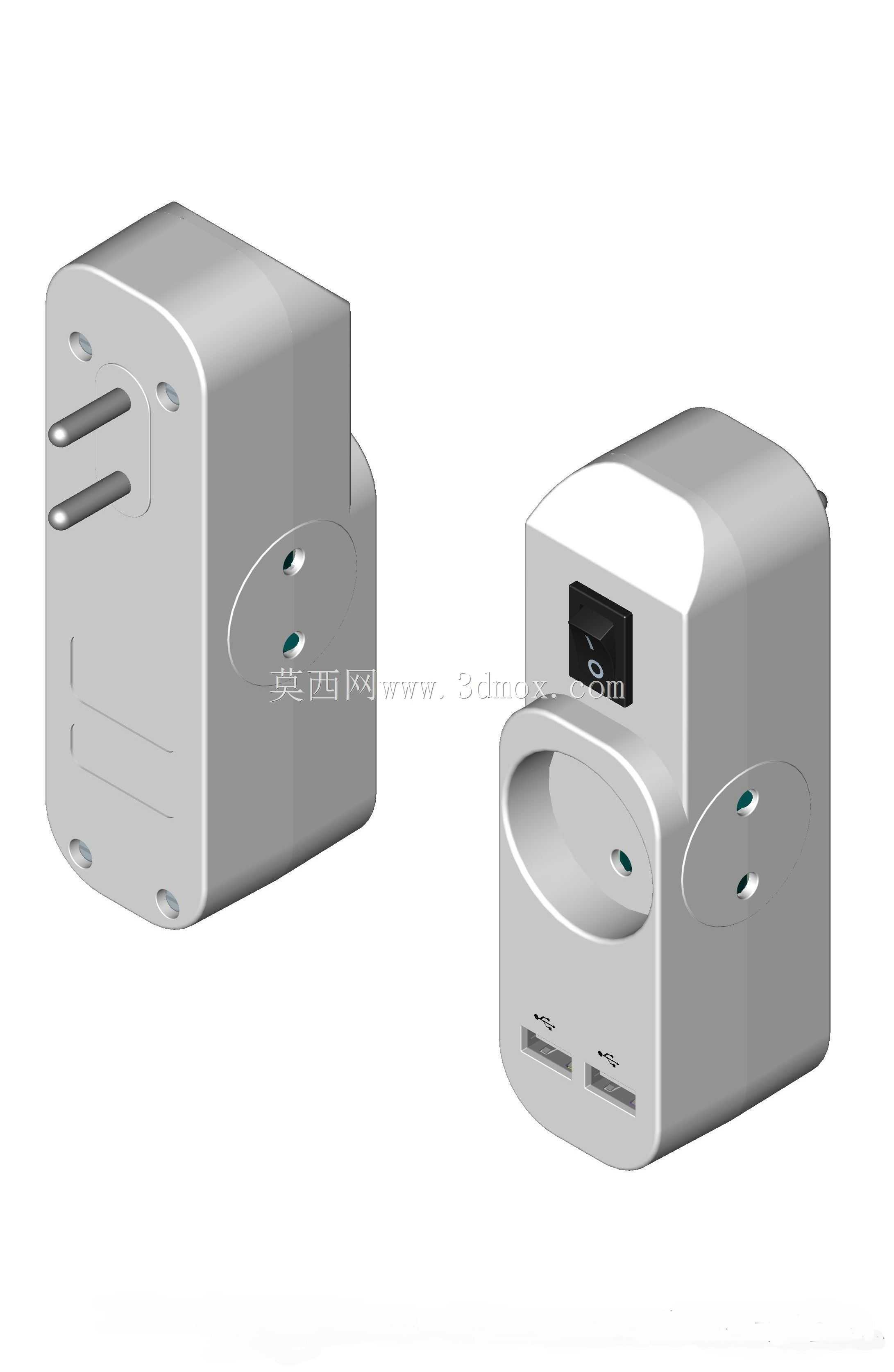

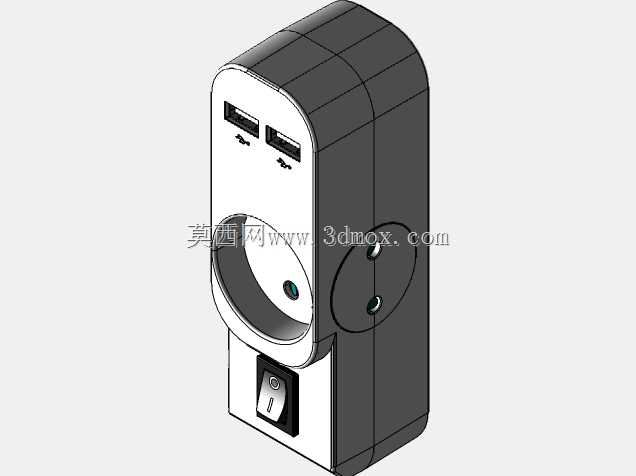

　　日常作业场景里，临时工位的供电缺口一直是现场布线容易忽略的细节——不管是生产线旁的检测工位临时接入万用表、电批等手持工具，还是办公区临时增设的电子设备调试点位，固定墙面插座的插孔数量、布设位置往往没法匹配实际使用需求，这类多插孔扩展排插的设计，就是为了填补固定供电点位与移动用电需求之间的适配空白。从结构层面看，这款排插采用长条式主体搭配可叠装扩展模块的组合方案，主体部分预留了标准电源输入引脚，可直接接入墙面国标插座，不需要额外延长线缆就能完成基础扩展，对于插座周边空间局促、没法摆放长线排插的场景，这种直插式基础主体能减少线缆弯折带来的空间占用，也能避免长线拖拽造成的现场通行阻碍。主体上的插孔位采用错位排布设计，

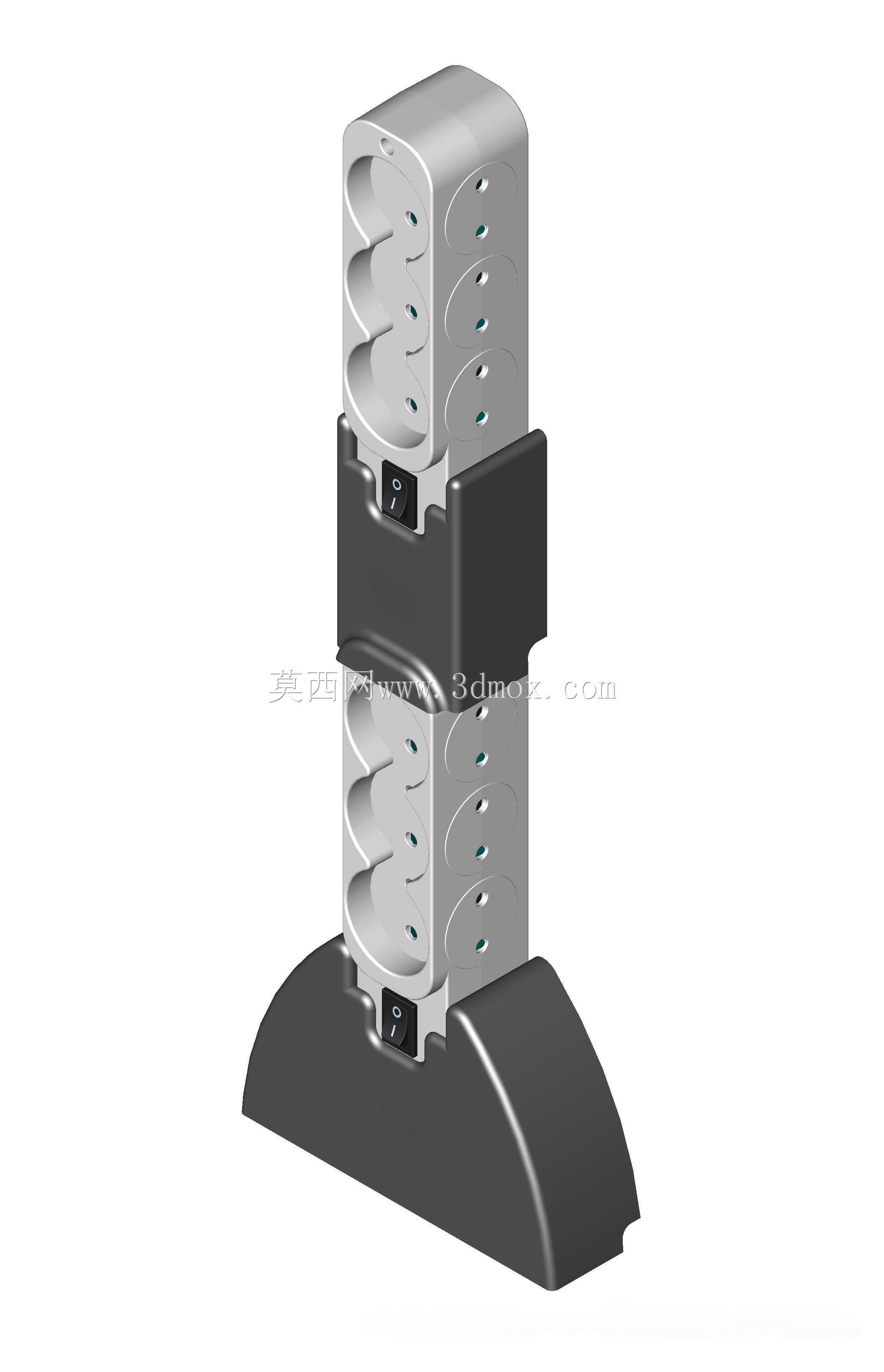

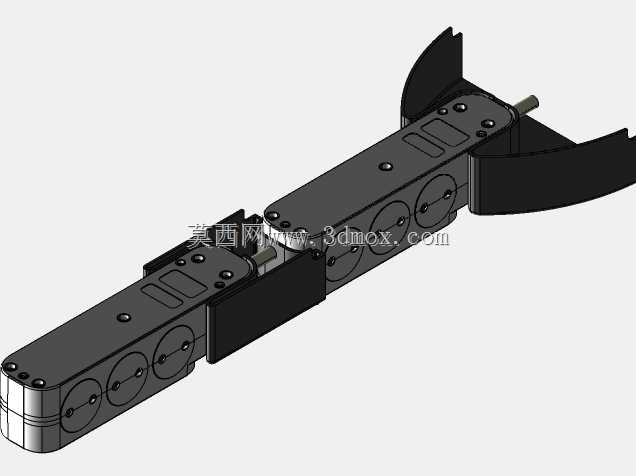

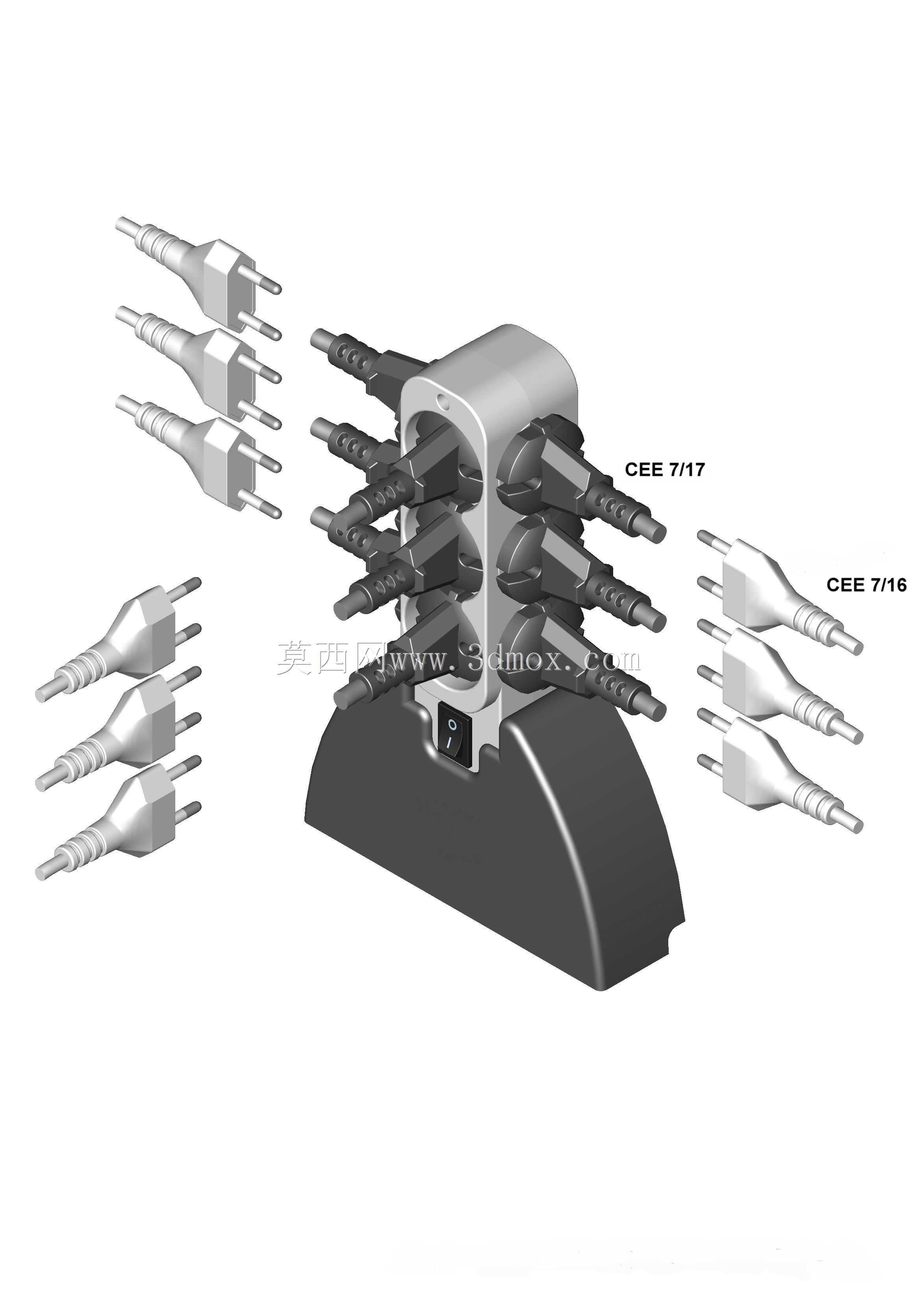

　　相邻插孔的中心距经过适配调整，即使插入大尺寸电源适配器也不会出现相邻插孔被遮挡的情况，这点在实际使用中非常关键——很多常规排插为了压缩整体尺寸，插孔间距留得不足，插入一个宽体适配器后旁边两三个插孔都没法使用，实际可用插孔数远低于标称值，这款设计的错位排布刚好规避了这个问题，每个插孔位都能独立使用，不会出现空间干涉。叠装扩展模块的设计是这款排插的核心特点，模块之间通过卡扣式导电结构连接，不需要额外接线就能实现电气连通，用户可以根据实际需要的插孔数量增减模块，从基础的两孔扩展到最多六孔甚至更多的组合，不用为了偶尔的多设备用电需求购置大尺寸排插，日常少模块使用时体积小巧不占空间，需要多设备供电时快速拼接就能扩展容量。模块侧面预留了防滑定位槽，叠装之后不会因为插头插拔的外力出现松脱，导电接触片采用弹性铜材，多次插拔之后依然能保持足够的接触压力，避免接触不良导致的发热问题。从安装边界来看，直插式主体的厚度控制在常规墙面插座外凸尺寸的1.5倍以内，插入墙面插座后不会遮挡旁边的其他插座点位，也不会因为外凸尺寸过大影响周边家具或者设备的摆放；叠装模块的宽度与主体保持一致，垂直叠装之后整体重心落在墙面插座的支撑范围内，不会因为多模块叠加出现重心外倾、从插座上脱落的情况。排插的外壳采用阻燃工程塑料材质，表面做了细磨砂处理，既不容易残留指纹和污渍，插拔插头时也能提供足够的摩擦力，不用费力按住主体就能拔下插头。插孔内部设置了安全保护门，

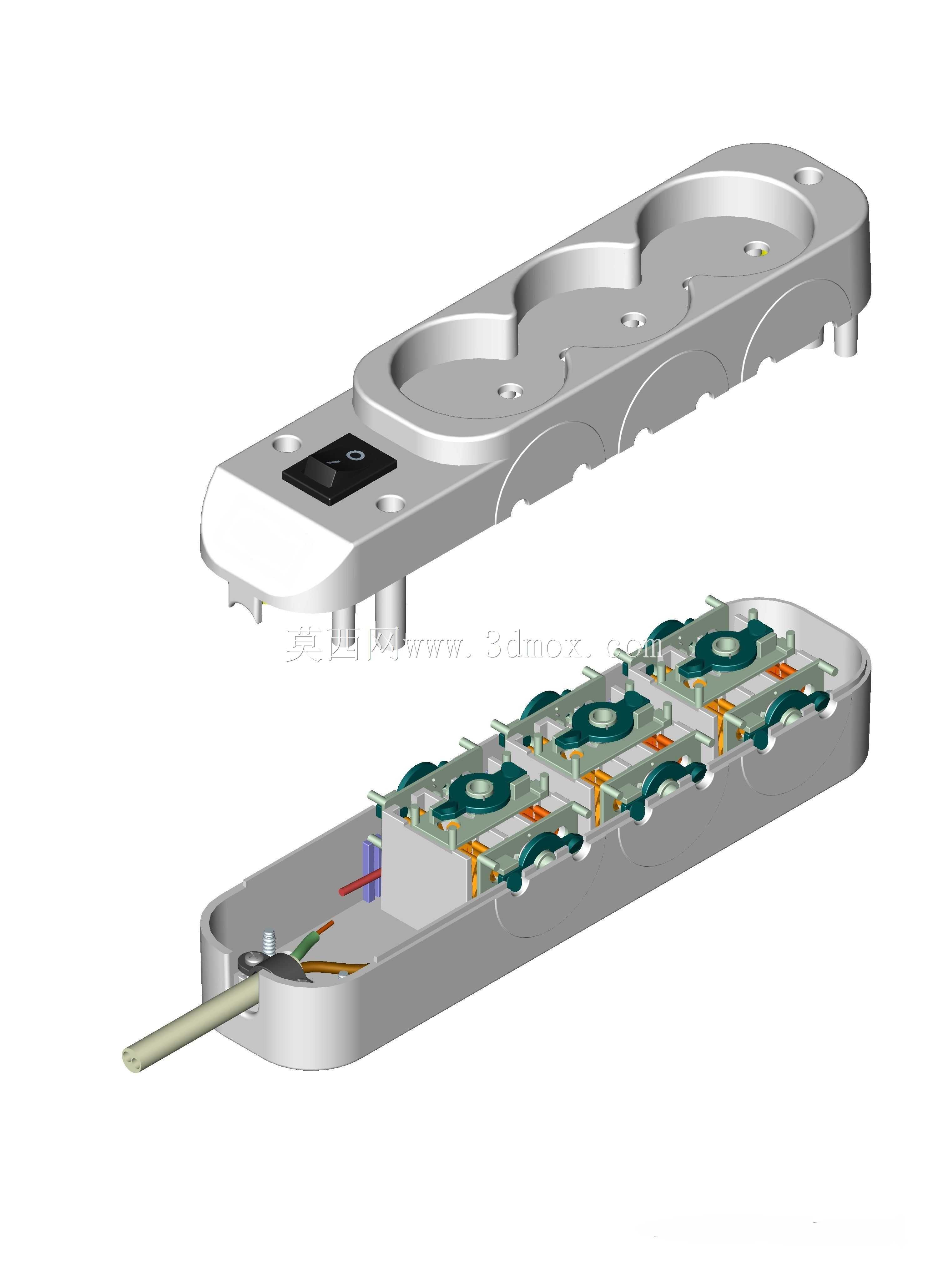

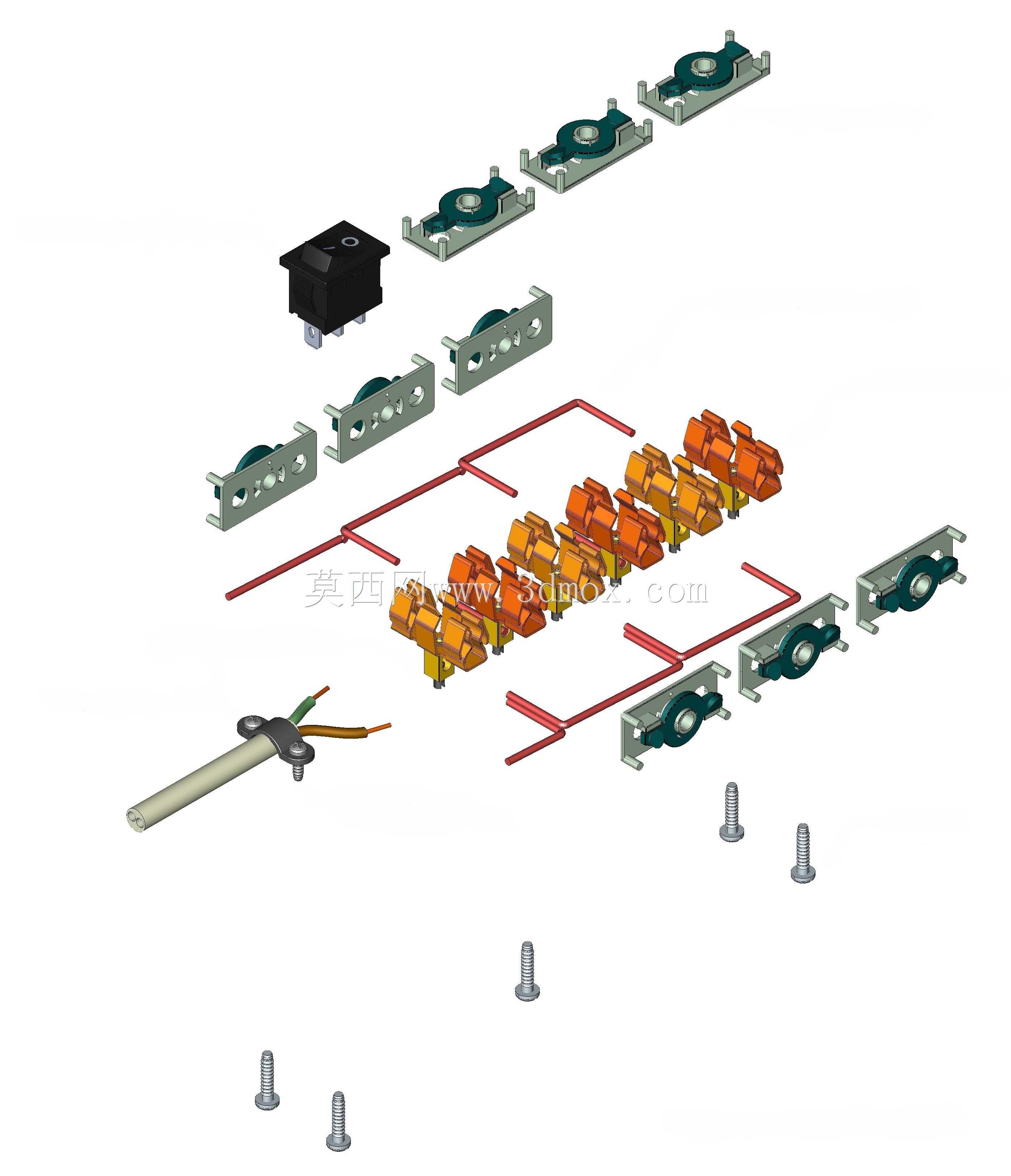

　　单孔插入时需要达到一定的压力才能顶开保护门，能避免异物误插入造成的触电风险，适合有人员频繁走动的公共作业区域使用。在结构细节上，排插的导电铜条采用一体化冲压成型设计，没有多余的焊接接点，能减少连接点的接触电阻，大电流通过时发热更低，长时间满负载使用也不会出现外壳软化的情况。输入插脚的尺寸符合国标公差要求，插入插座后配合紧密，不会出现松动打火的问题，插脚与外壳的连接位置做了加强筋结构，即使频繁插拔也不会出现插脚歪斜、脱落的情况。对于结构设计从业者来说，这款排插的设计思路很有参考价值：没有盲目追求大尺寸、多孔位的参数堆砌，而是从实际使用场景的空间约束、使用频次、扩展需求出发，用模块化的方案平衡了日常使用的便携性和临时扩展的功能性，

　　每个结构细节都对应实际使用中会遇到的痛点，比如插孔间距适配大尺寸适配器、叠装卡扣保证连接可靠性、保护门提升使用安全性、重心控制避免安装后脱落，这些细节都不是凭空设计的，而是基于大量实际使用反馈做出的优化。在建模过程中，需要重点关注卡扣配合的公差带、导电铜条的折弯半径、保护门的弹簧行程、插脚的装配定位尺寸，这些参数直接影响产品的实际使用体验，比如卡扣过紧会导致模块拆装困难，过松则容易出现接触不良；铜条折弯半径过小容易产生应力集中，多次插拔后出现断裂；保护门弹簧弹力过大则插头插入阻力太大，弹力过小则没法起到防误触的作用。整体外形的圆角处理也经过考量，没有尖锐的棱角，即使在狭小空间里磕碰也不会造成划伤，外壳的分模线设置在侧面非接触位置，不会影响握持插拔的手感。
