壁挂式智能牙刷紫外线消毒装置结构设计

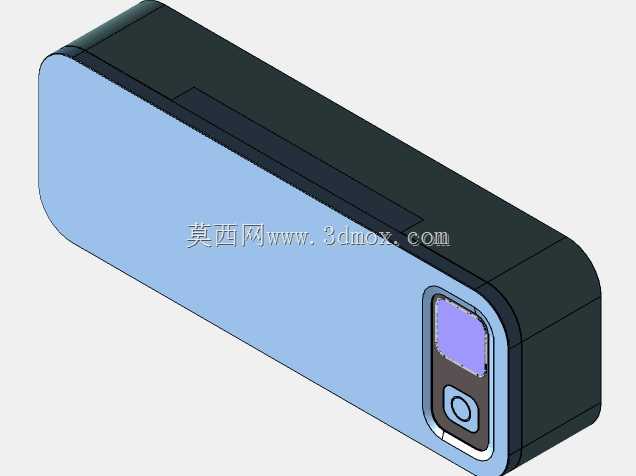

　　这款壁挂式牙刷消毒装置的三维结构设计，核心围绕卫浴场景的实际使用痛点展开，日常家庭卫浴空间多处于潮湿密闭状态，牙刷长期暴露在洗手台周边环境中，极易附着环境中的微生物、残留水渍滋生杂菌，常规的漱口杯收纳、开放式摆放都无法解决交叉污染问题，这款装置的设计初衷就是在不占用台面空间的前提下，完成牙刷的日常收纳与消毒作业。从结构布局来看，整机采用扁平长方体的壁挂式主体设计，背部预留整面的贴装或挂装结构，适配瓷砖、玻璃等常见卫浴墙面的安装需求，安装时需注意与洗手台台面保持15-20cm的垂直间距，避开淋浴区直接冲水的位置，同时预留出下方牙刷悬挂后的伸出空间，避免牙刷底部触碰台面造成二次污染，整机厚度控制在较薄的区间，不会过多突出墙面造成磕碰，

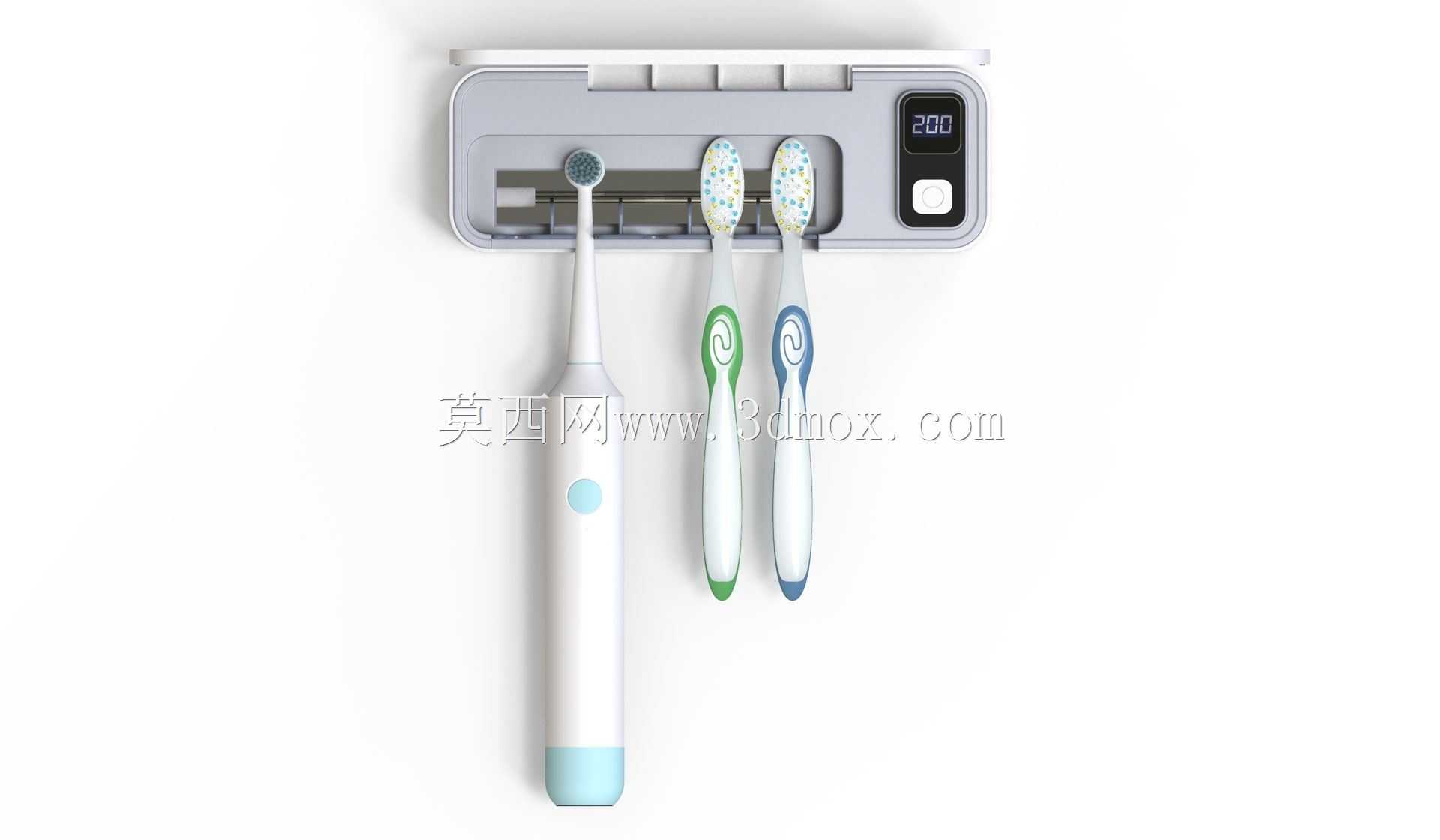

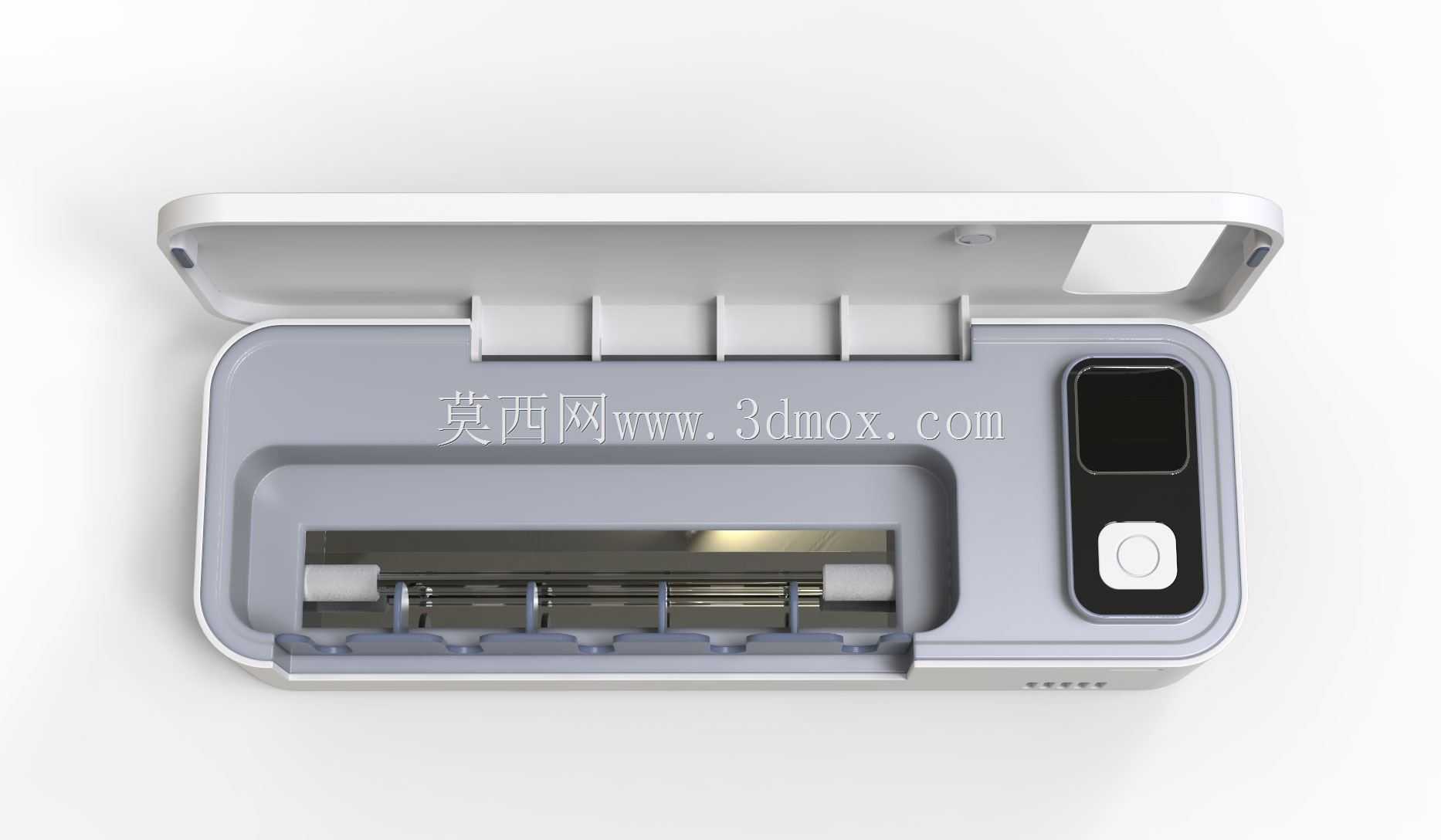

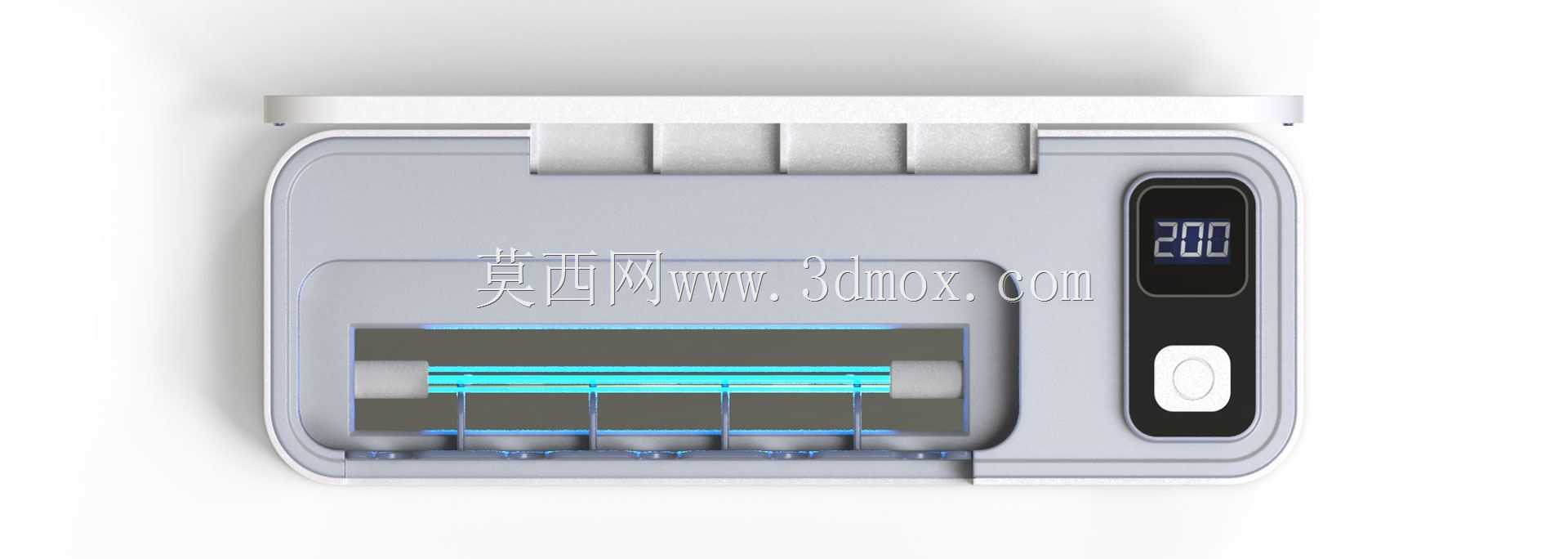

　　适配多数家庭卫浴的狭小安装边界。功能模块的排布上，装置正面上部集成了状态显示与操作按键区域，小型数显屏可直观反馈消毒工作状态、剩余工作时长，单枚物理按键兼顾开关机、消毒模式切换的操作逻辑，降低用户的学习成本；下部为牙刷悬挂工位，可同时容纳多支普通手动牙刷或电动牙刷悬挂放置，悬挂位采用镂空沥水结构，牙刷上残留的水渍可直接滴落至下方空间自然风干，避免装置内部积水滋生霉菌。消毒模块采用内置UVC紫外线照射方案，工作时可对悬挂工位内的牙刷刷头区域进行全覆盖照射，破坏微生物的遗传物质结构实现杀菌效果，同时装置内置的感应结构可在检测到装置被开启、人员靠近时自动暂停消毒作业，避免紫外线外泄对人体造成不必要的照射，整体消毒工作时长设置在合理区间，

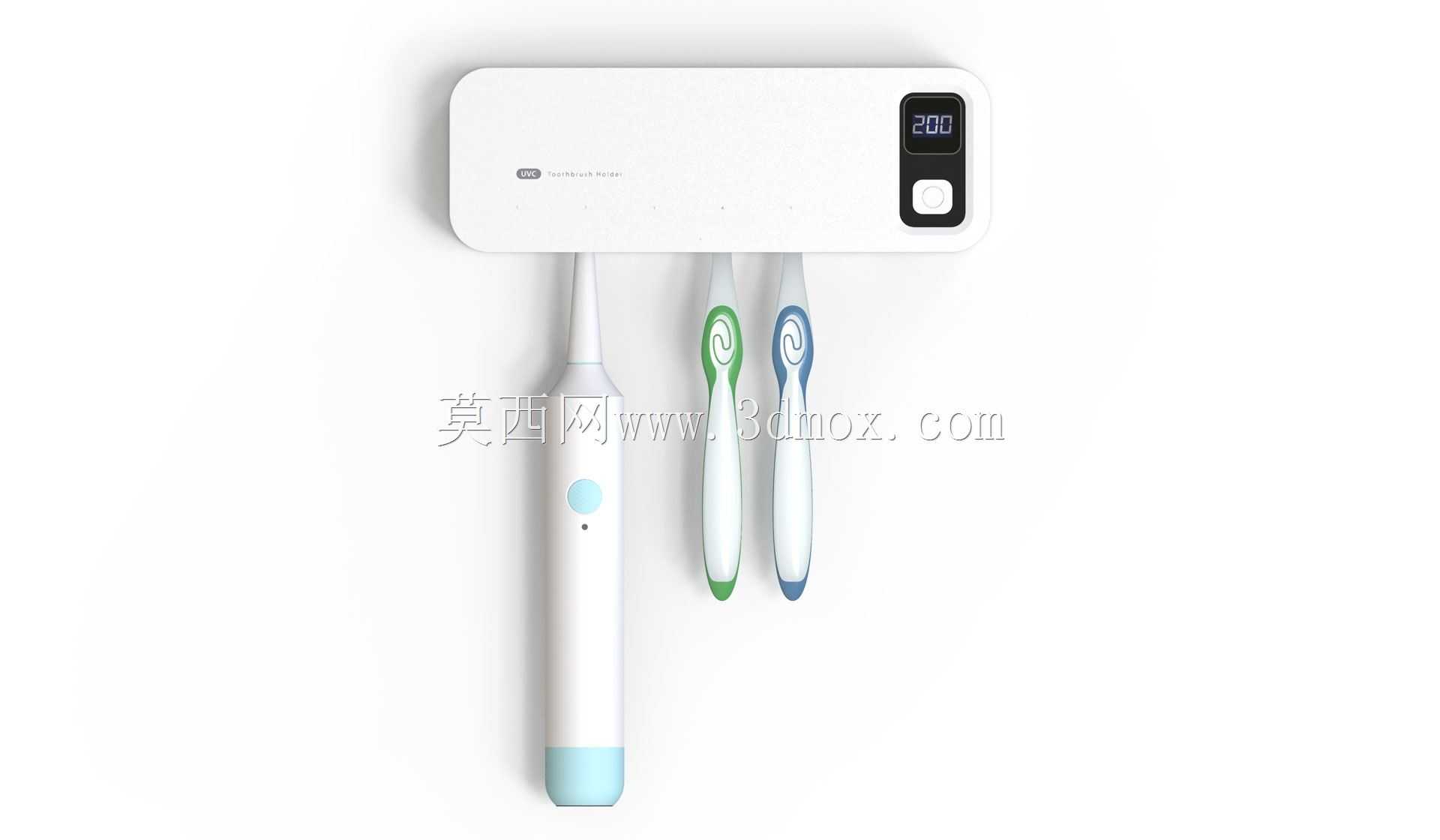

　　完成后自动断电进入待机状态，兼顾消毒效果与用电安全。从设计思路的落地来看，整机外壳采用圆角过渡的极简造型，没有多余的凸起结构，表面做哑光防水处理，可长期耐受卫浴空间的高湿度环境，日常清洁时直接用湿抹布擦拭表面即可，没有容易积灰的卫生死角；内部结构做了分区隔离设计，将电路控制模块与消毒模块、沥水区域完全分隔开，电路部分做密封防水处理，避免长期处于高湿环境下出现电路短路、触点氧化的问题，提升整机的使用寿命。悬挂工位的卡位结构做了通用化设计，可适配不同直径的牙刷手柄，不管是常规直径的手动牙刷，还是手柄更粗的电动牙刷，都可以稳定悬挂不会滑落，同时卡位之间预留了足够的间距，避免多支牙刷的刷头互相接触造成交叉污染。在实际工程建模过程中，

　　需要重点关注壁挂安装结构的承重冗余设计，要保证在满挂多支电动牙刷的情况下，安装结构不会出现脱落、变形的问题，背部的粘贴挂装结构需要适配不同墙面的粗糙度，同时预留螺丝孔位作为备选安装方案，满足不同墙面的安装需求；内部紫外线灯珠的排布角度需要经过反复校核，保证每一个悬挂工位的刷头区域都能接收到足够剂量的紫外线照射，避免出现照射死角影响消毒效果；沥水区域的倾斜角度也要做合理设计，保证残留的水渍可以顺利流出装置内部，不会在壳体内部积存。这款装置除了家庭卫浴场景使用外，也可适配小型公寓、公共宿舍、酒店客房等场景的个人牙刷收纳消毒需求，整体结构紧凑，安装方式灵活，不需要对现有墙面进行大规模改造，用户可自行完成安装操作，不需要专业人员上门施工。建模过程中对外壳的合模线、按键的配合间隙都做了精细化处理，保证整机装配完成后外观整洁，配合间隙均匀，不会出现缝隙过大容易进水、按键卡滞的问题；数显屏的视窗部分采用透明防水材质，与外壳之间做密封胶圈处理，避免水汽进入屏幕区域造成显示模糊、电路故障。
