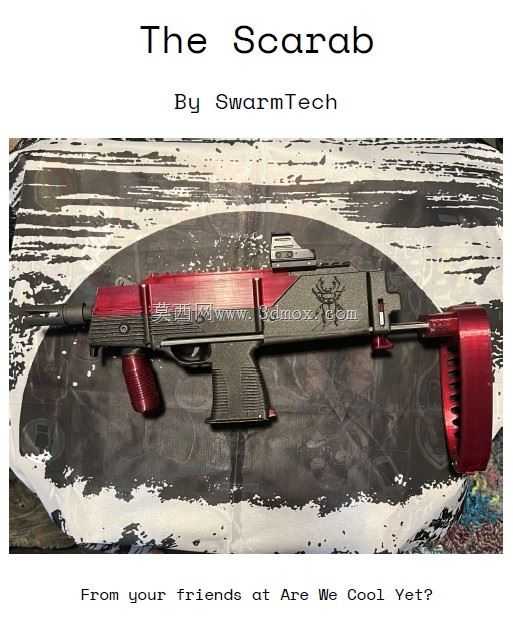

圣甲虫紧凑型战术发射器结构设计方案

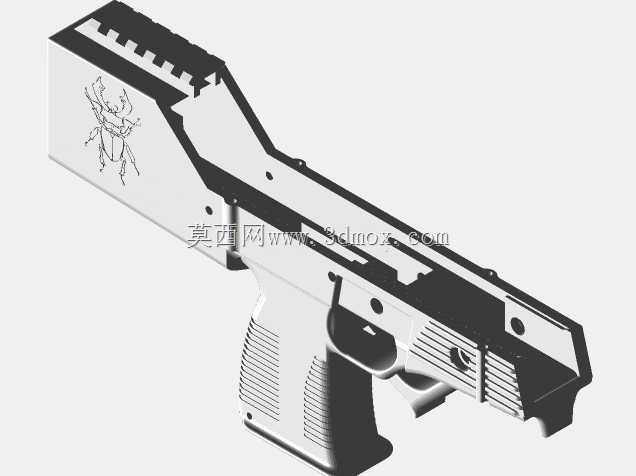

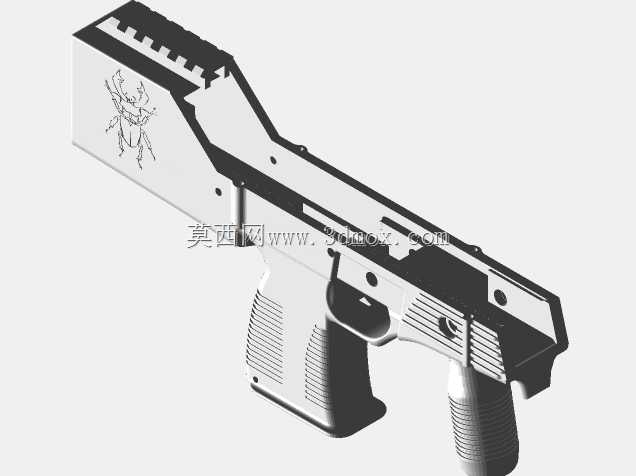

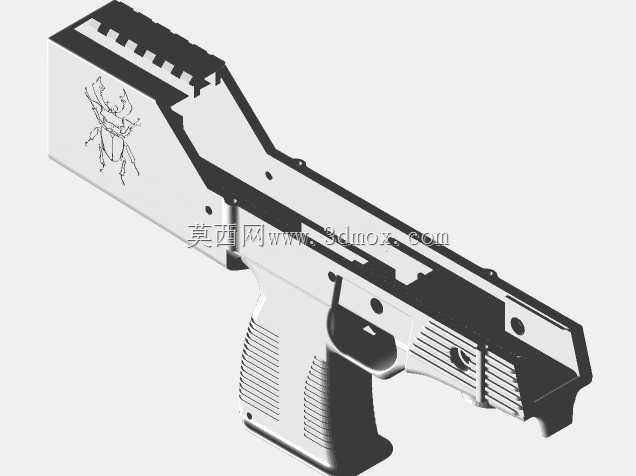

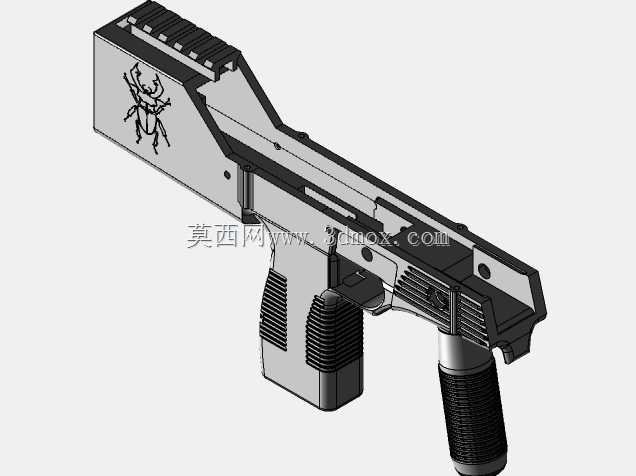

　　该紧凑型战术发射器的结构设计，核心围绕狭小空间携行、多场景快速部署的实际使用需求展开，整体布局在控制整体尺寸的前提下，兼顾了握持手感、附件拓展能力与核心功能的稳定性。从结构适配逻辑来看，整套主体框架围绕VMAC9完整套件的安装基准搭建，在握把区域采用了与MPA聚合物握把完全匹配的安装接口，握把安装位的定位销孔、卡扣槽位公差控制在0.02mm范围内，既可以直接适配原厂聚合物握把的快速拆装需求，也能兼容印刷杂志兼容握把的安装，不同握持习惯的使用者可以根据实际使用场景更换适配部件，无需额外对主体框架进行打磨或改装。

　　在供弹与动力适配层面，设计阶段充分考虑了现有成熟配件的通用性，弹匣安装位的卡扣尺寸、抱弹口轮廓完全参照B+T TP9与HK MP7的通用标准制作，能够直接适配这两类发射器的标准供弹具，不需要额外加工转换衬套，大幅降低了配件获取与替换的成本。供弹路径的内壁做了0.1mm的倒角抛光处理，能够减少供弹过程中的卡滞概率，即使在低温、沙尘等复杂环境下，也能保证供弹动作的顺畅性。

　　充能结构的设计做了双向兼容处理，主体框架的侧面预留了Velocity系列侧充组件的安装槽位，槽位内的定位凸台与充电接口的避让孔完全匹配侧充组件的安装尺寸，不需要额外打孔即可完成侧充组件的固定；同时框架顶部也预留了标准顶充组件的安装位，安装位的固定螺孔采用M2标准螺纹，孔位同轴度公差控制在0.015mm以内，两种充能方式可以根据使用场景自由切换，不需要更换主体框架。需要注意的是，该结构的安装基准是围绕VMAC9套件搭建的，与MAF成套零件的安装基准存在0.3mm的尺寸偏差，强行安装MAF零件会出现部件干涉、固定不牢的问题，实际装配过程中不建议搭配MAF成套零件使用。

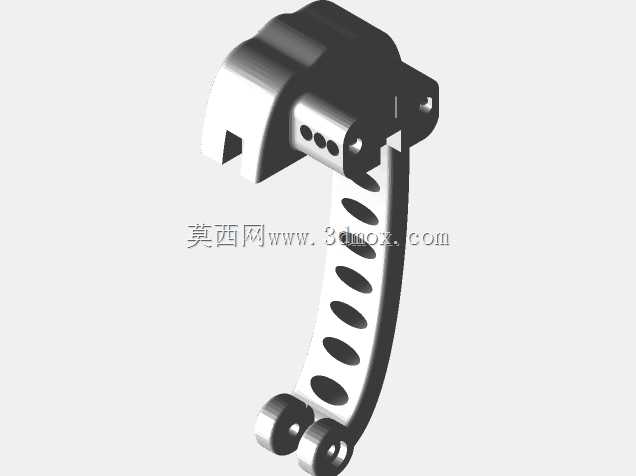

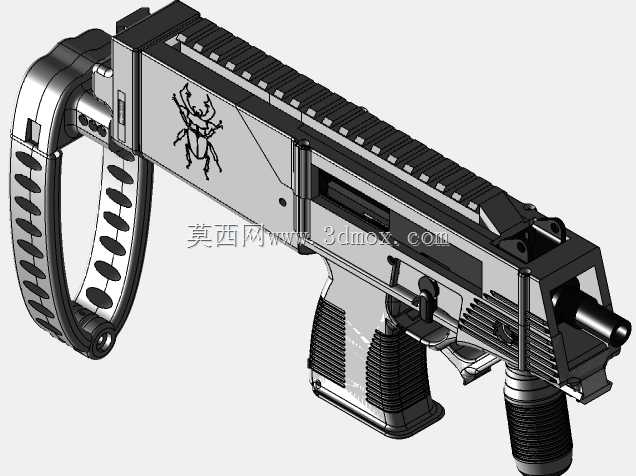

　　外形尺寸控制上，在折叠枪托完全收起的状态下，整体长度控制在280mm以内，宽度不超过55mm，高度不超过180mm，能够轻松放入普通战术背包甚至大号衣物口袋中携行，不会出现突出勾挂的问题。枪托采用折叠式结构，铰接轴的阻尼力矩经过调校，展开状态下能够提供稳定的肩部支撑，折叠后通过卡扣牢牢固定在机匣侧面，不会因为携行过程中的晃动出现松脱。枪托的抵肩位置做了弧形贴合处理，表面设置有防滑纹路，抵肩射击时能够有效缓冲后坐力，提升射击精度。

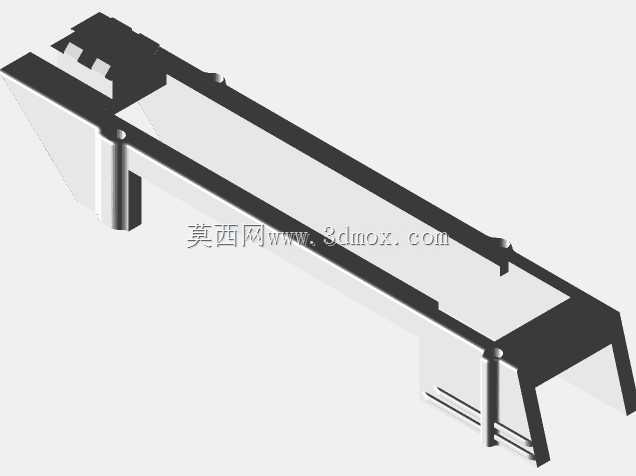

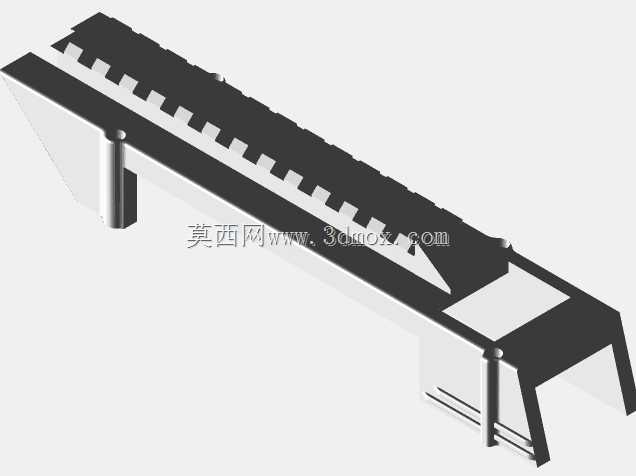

　　拓展接口方面，机匣顶部设置有全长度皮卡汀尼导轨，能够适配各类瞄准镜、战术指示灯、激光指示器等附件，导轨的卡槽尺寸严格按照北约标准STANAG 4694制作，附件安装后的锁紧间隙控制在0.01mm以内，不会因为连续射击产生的震动导致附件移位。机匣前端的下方和侧面也预留了小段导轨安装位，可以根据需求加装前握把、战术灯等配件，满足不同使用场景下的附件拓展需求。

　　扳机组件的安装位做了模块化设计，扳机护圈与机匣采用分体式结构，通过两颗固定螺丝连接，既可以安装标准尺寸的扳机护圈满足日常使用需求，也可以更换加大尺寸的扳机护圈，方便佩戴战术手套时操作扳机。扳机的行程和触发力度做了优化调整，空行程控制在2mm以内，触发力度稳定在25N左右，既能够保证日常携带的安全性，也能在需要快速射击时做到干脆利落的触发响应。

　　在材料选型的适配层面，主体结构的壁厚根据不同部位的受力情况做了差异化设计，机匣核心受力区域的壁厚设置为3mm，能够承受连续发射产生的冲击力，非受力区域的壁厚适当减薄至1.8mm，在保证结构强度的前提下尽可能控制整体重量，最终整枪不含附件的重量控制在1.2kg以内，长时间携行不会产生明显的负重感。所有棱角位置都做了R0.5-R1mm的圆角处理，既能够避免携行过程中棱角勾挂衣物或装具，也能减少应力集中，提升结构的抗冲击性能。

　　从实际应用场景来看，该结构既可以作为个人防卫装备使用，满足近距离突发情况下的快速响应需求，也可以作为训练场景中的模拟训练器材使用，其通用的配件接口和成熟的结构设计，能够大幅降低训练过程中的配件损耗成本。整体结构的拆装逻辑简单，仅需要常用的内六角扳手即可完成全枪的拆解维护，不需要专用工具，日常维护保养的门槛较低，即使是没有太多机械拆装经验的使用者，也能按照装配指引完成日常的清洁和易损件更换工作。
