37mm单触发自启动信号装置结构设计

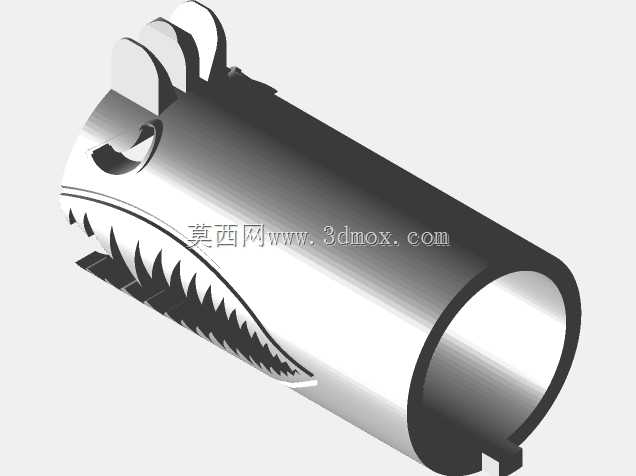

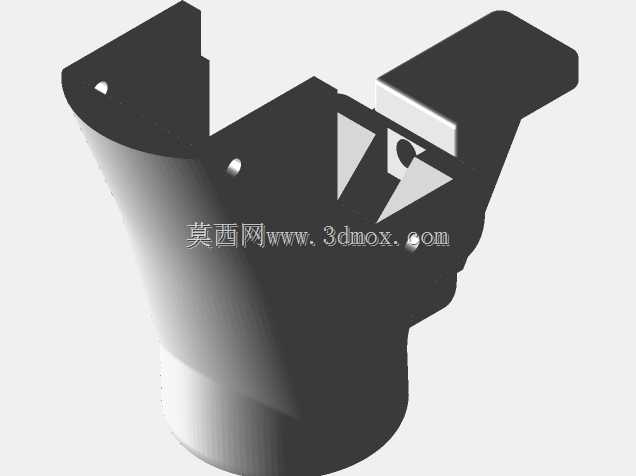

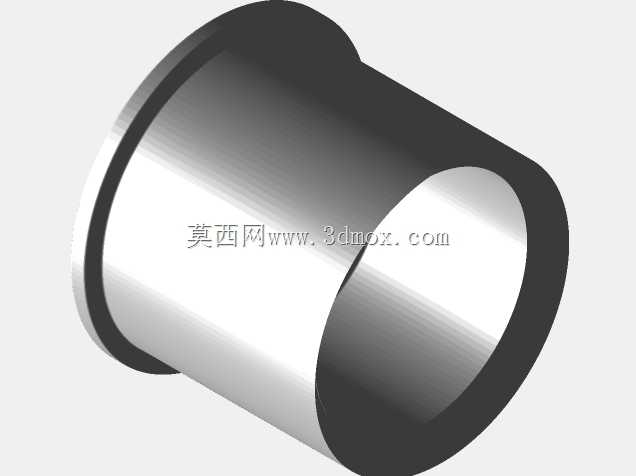

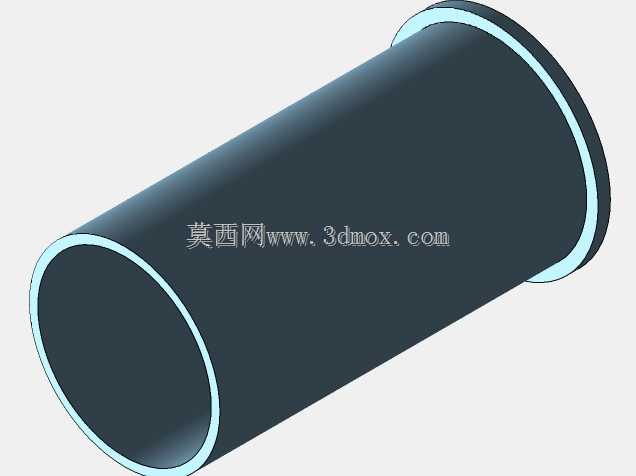

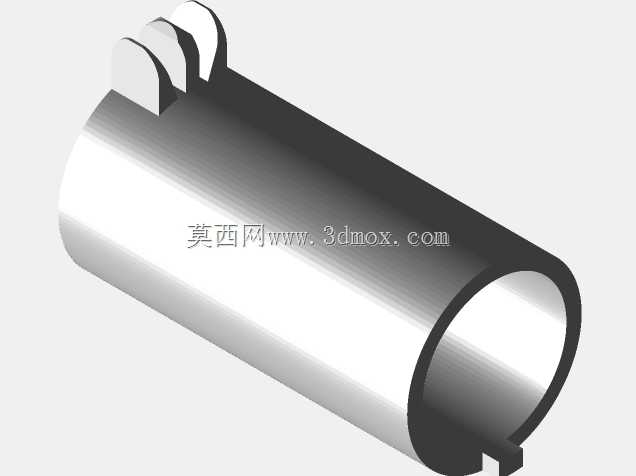

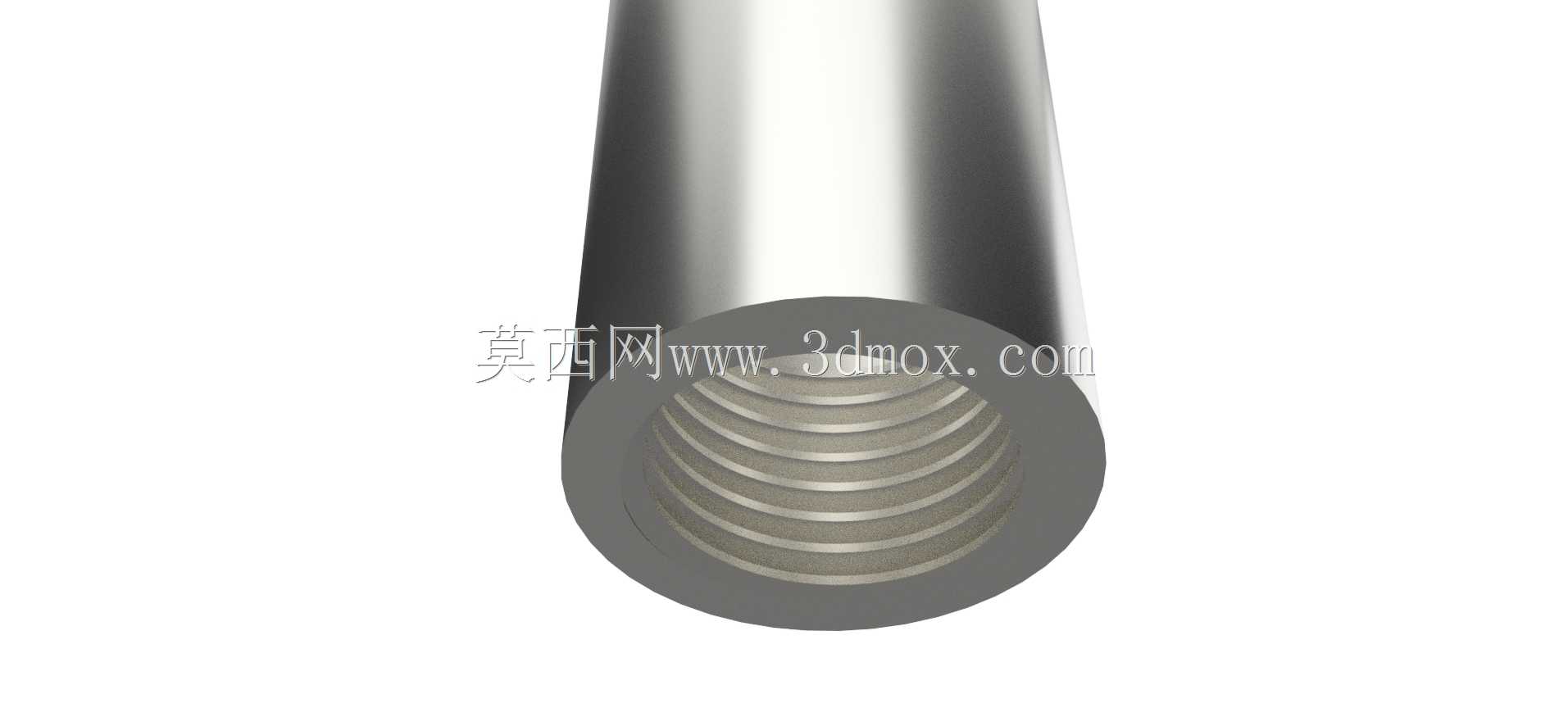

　　在特种作业、应急通讯、野外勘探等场景中，便携可靠的信号发射装置一直是作业人员的核心安全保障装备，本次拆解分析的这款37mm口径信号装置，正是基于成熟的M79平台做的定制化结构优化方案，从三维结构的角度看，整套设计的核心逻辑是在保证触发可靠性的前提下，尽可能压缩整体尺寸、降低非必要结构重量，同时预留足够的定制改装接口，适配不同场景的使用需求。先从安装边界说起，整套装置的主体承力结构采用分体式设计，下半部分的圆柱形底座是核心承力载体，外径严格控制在37mm口径的适配公差范围内，内壁做了0.8mm的壁厚强化处理，既可以承受信号弹发射时的瞬时膛压，又不会因为壁厚过大增加额外重量，底座上端的连接面做了15度的斜切定位结构，

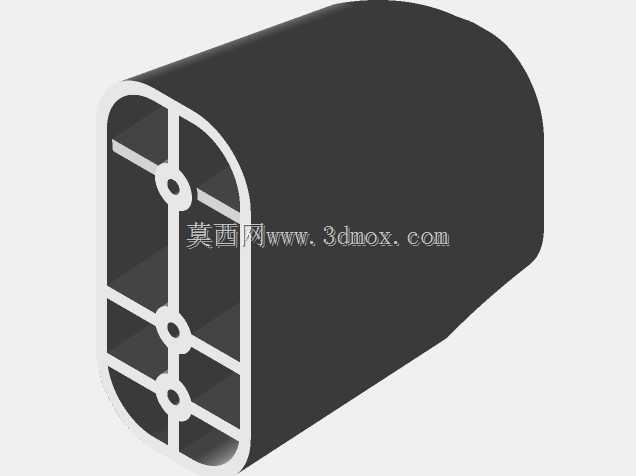

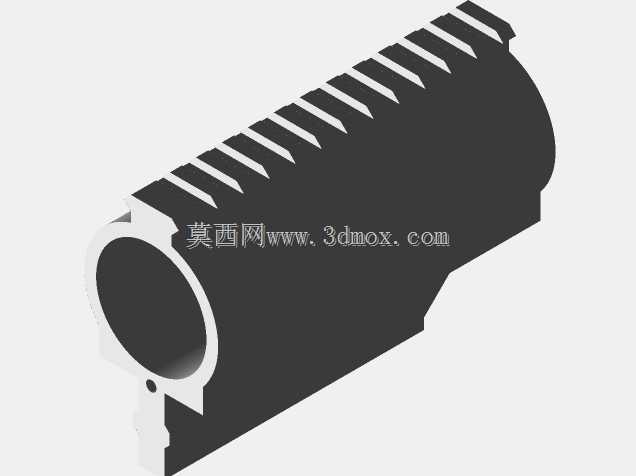

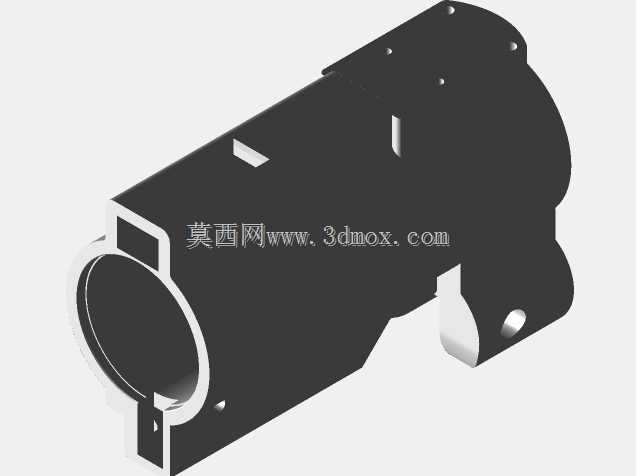

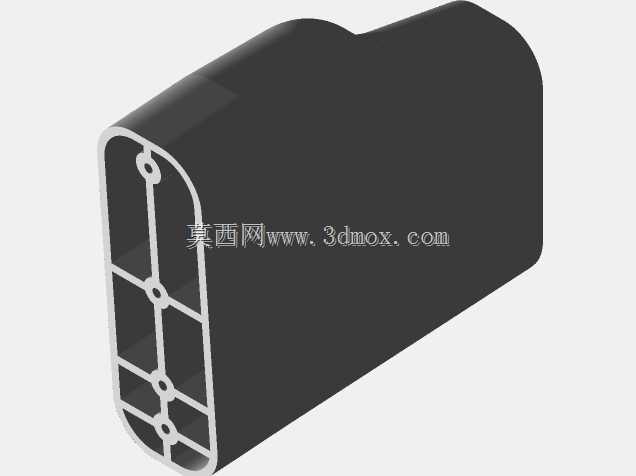

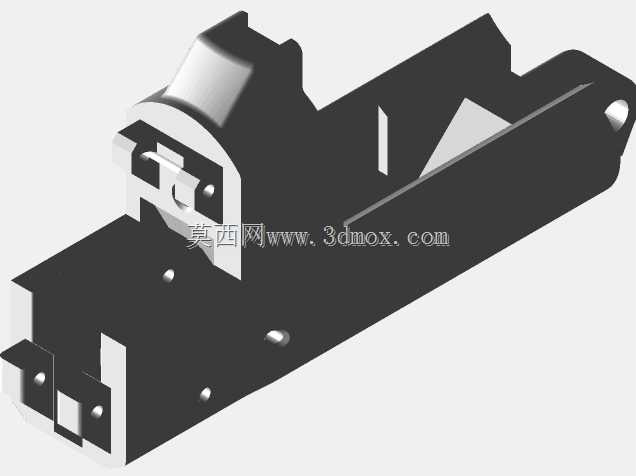

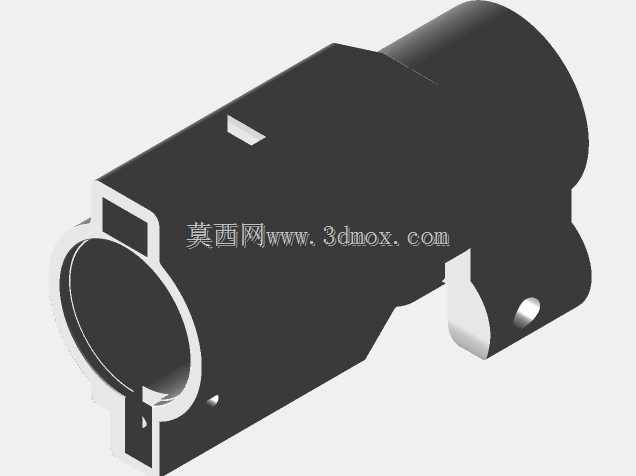

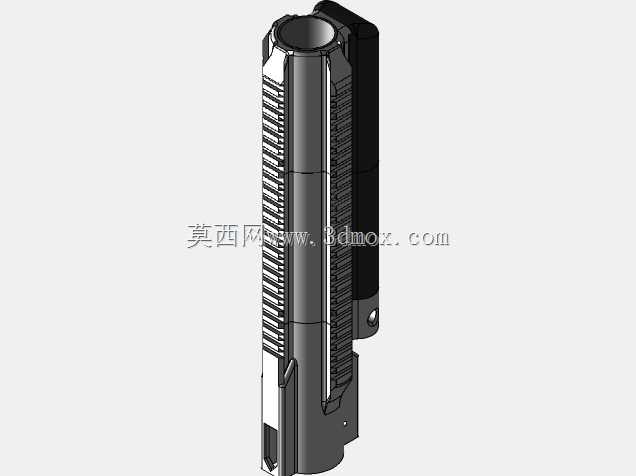

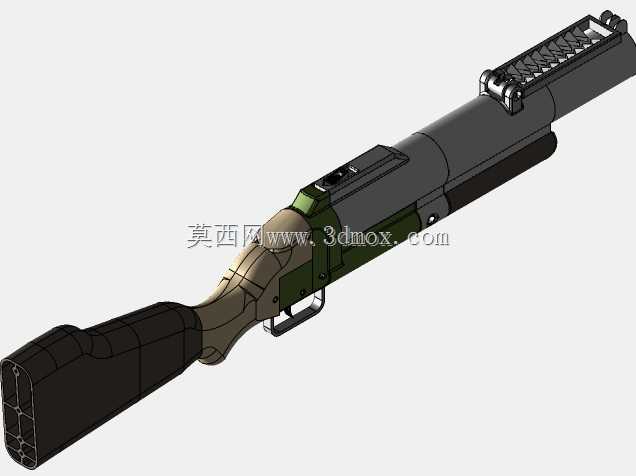

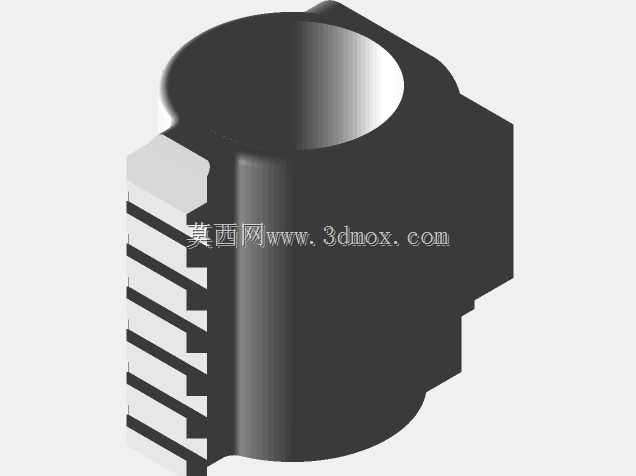

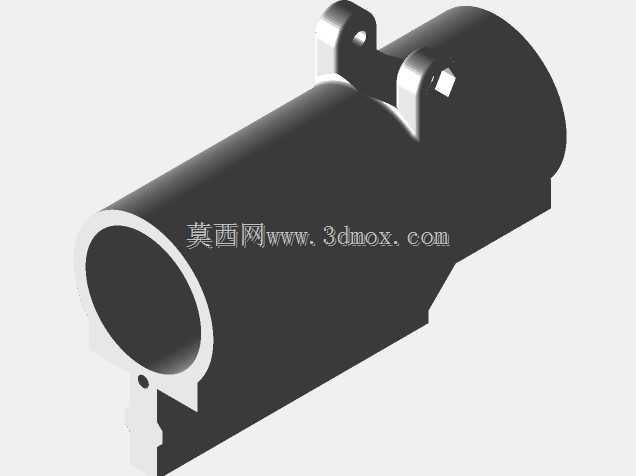

　　和上半部分的发射机构外壳配合时，不需要额外的定位销就能完成快速对位，装配效率比传统的圆柱直面配合提升了近40%，在野外无工具拆装的场景下，这个设计的实用性非常突出。上半部分的发射机构外壳采用非对称的异形轮廓设计，靠近扳机的一侧做了内凹的握持曲面，曲面的弧度经过反复调整，刚好贴合成年人手掌虎口到食指根部的自然曲线，握持时不需要刻意调整手型就能自然对准扳机位置，长时间持握也不会出现局部硌手的问题；外壳顶部的瞄准基准面做了磨砂哑光处理，避免强光环境下反光干扰瞄准，同时在基准面的中心位置预留了通用的皮卡汀尼导轨安装位，用户可以根据使用需求加装低倍率瞄准镜、激光指示器等配件，不需要对主体结构做任何打孔、切削改装。触发结构是整套设计的核心亮点，

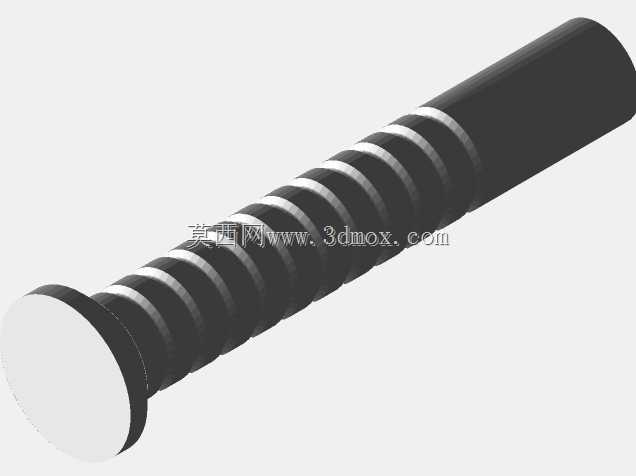

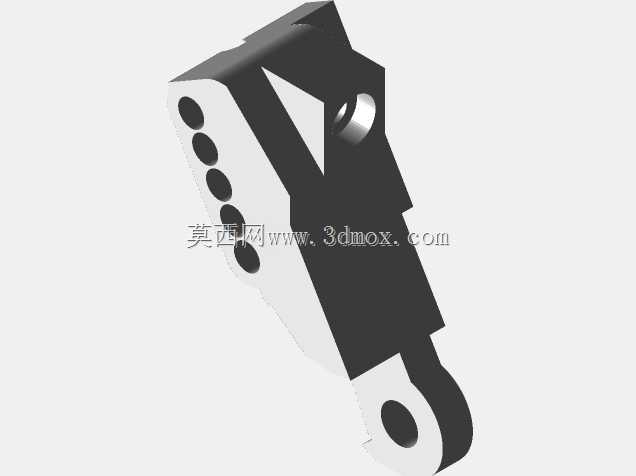

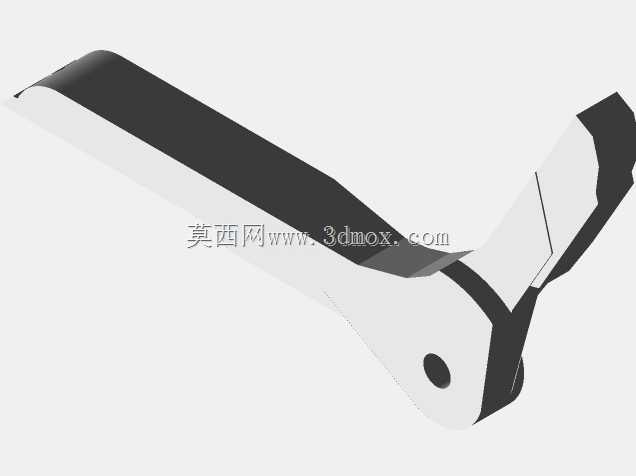

　　采用单触发、自启动的一体式击发逻辑，击针的复位弹簧选用了刚度适中的硅锰弹簧，预压行程控制在3.2mm，既可以保证日常携行时不会因为磕碰、跌落出现意外击发的问题，又能让扳机力控制在25N左右，食指轻扣就能完成击发动作，不会出现扳机力过大导致瞄准偏移的情况；击发机构的保险采用了横向滑动的结构，保险拨片的位置刚好在握持时拇指的自然活动范围内，单手就能完成保险的开启和关闭操作，不需要另一只手配合调整，在紧急发信号的场景下，这个操作逻辑可以大幅缩短反应时间。从结构设计的细节来看，整套装置的所有外露棱角都做了R1.2以上的圆角处理，避免携行时棱角勾挂衣物、装具，所有的连接螺丝都采用了内六角沉头设计，螺丝安装后表面和外壳完全齐平，

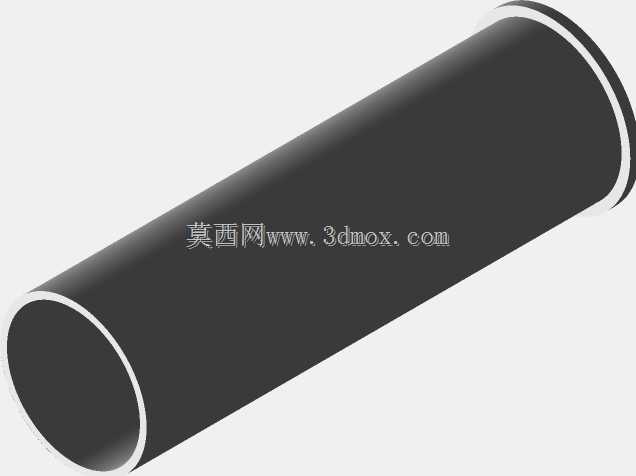

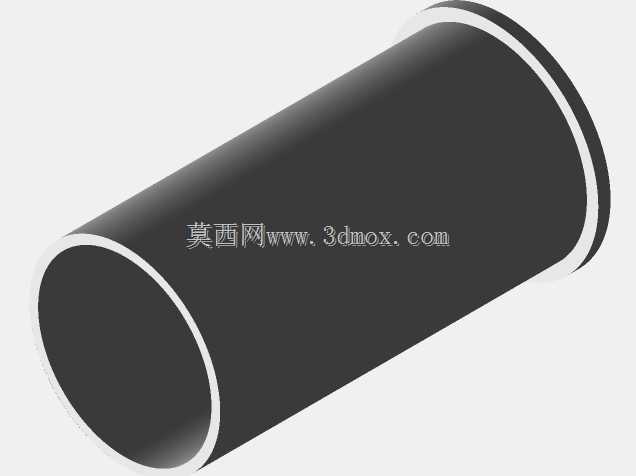

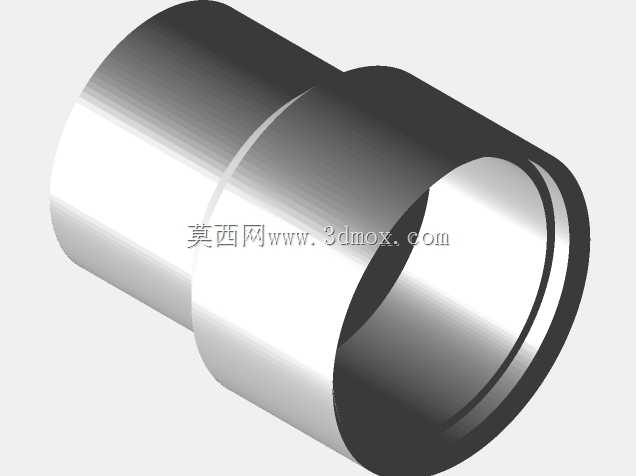

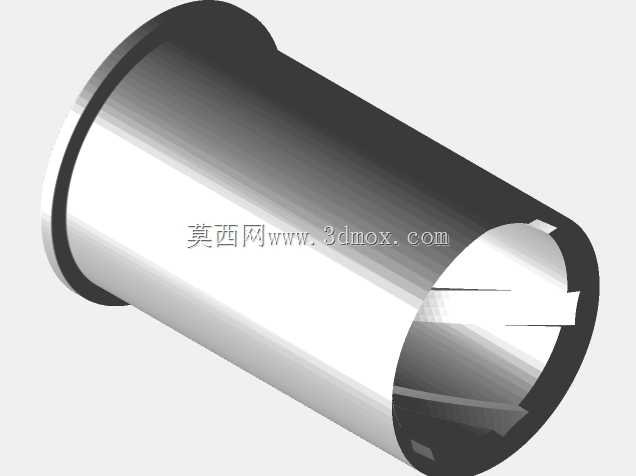

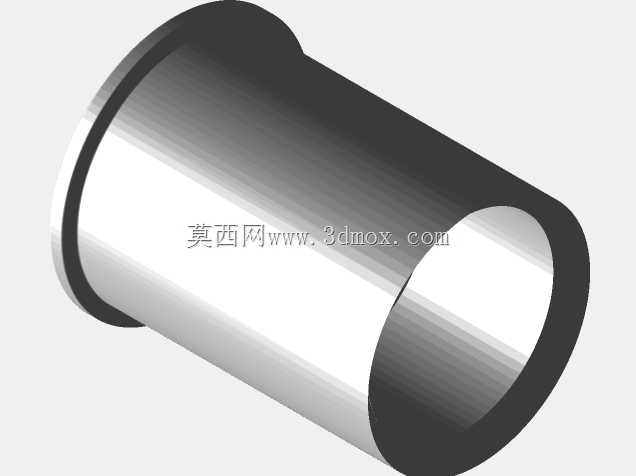

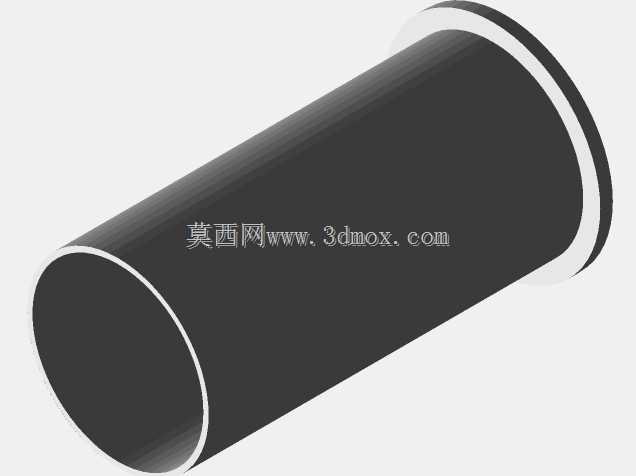

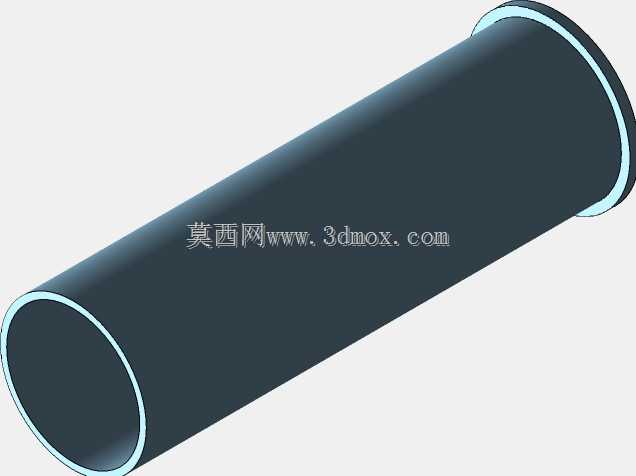

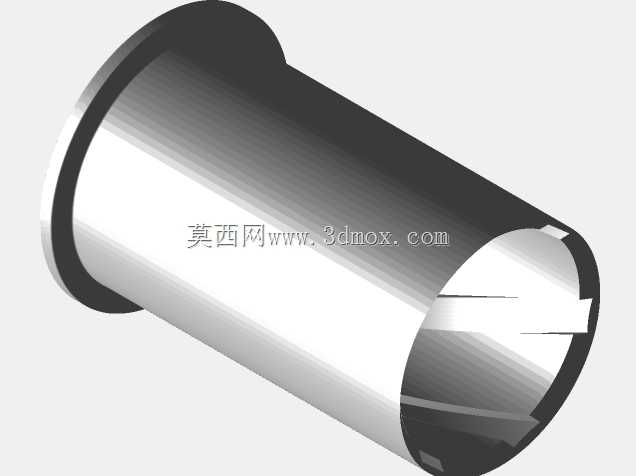

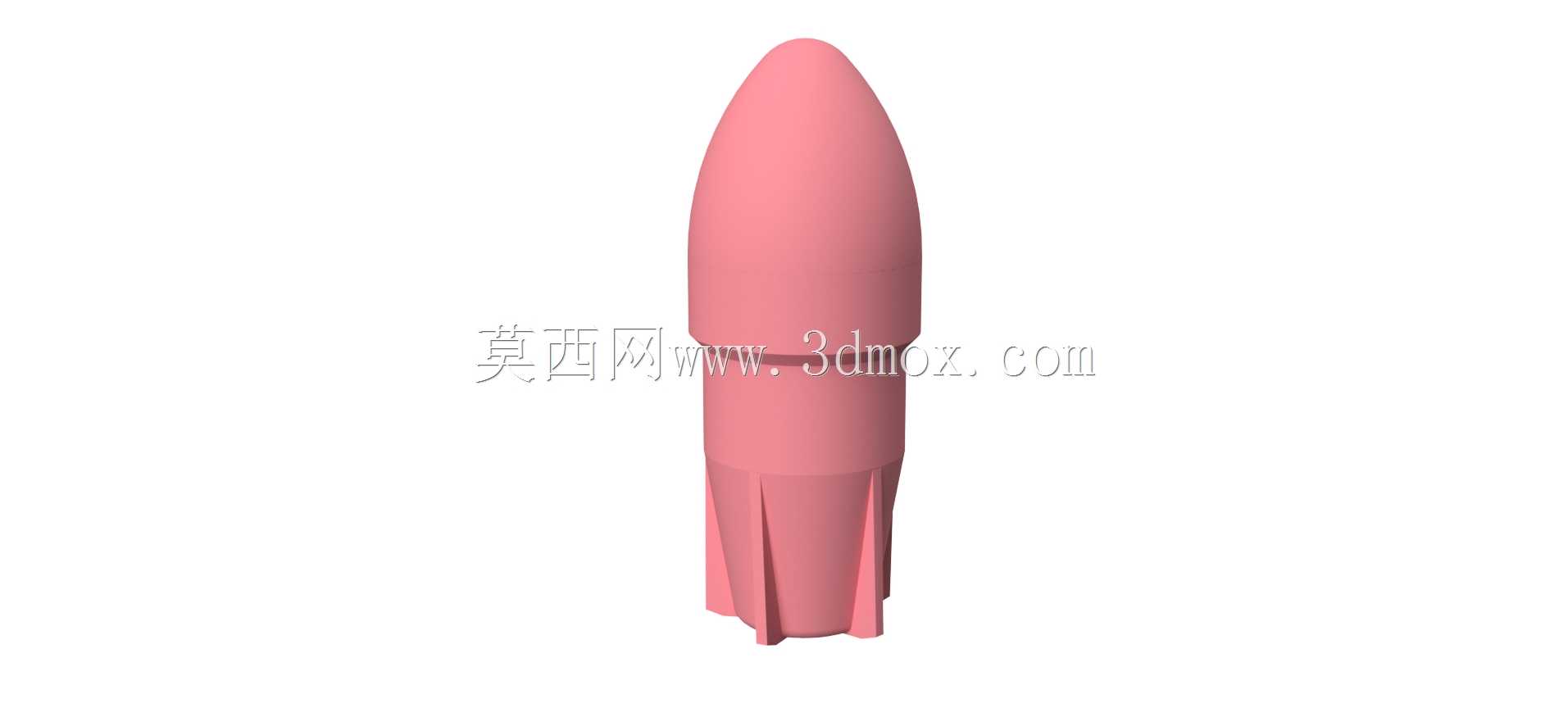

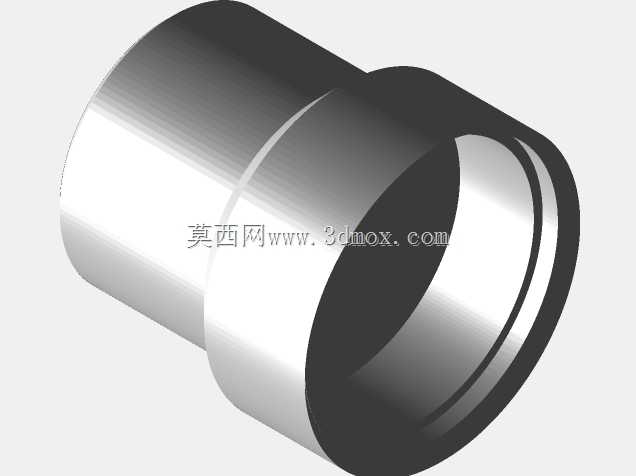

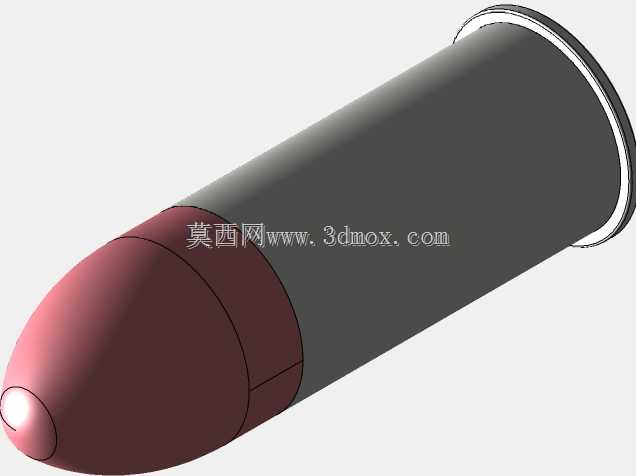

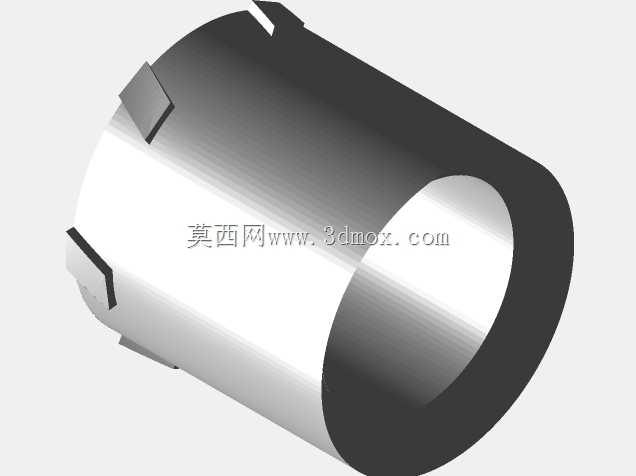

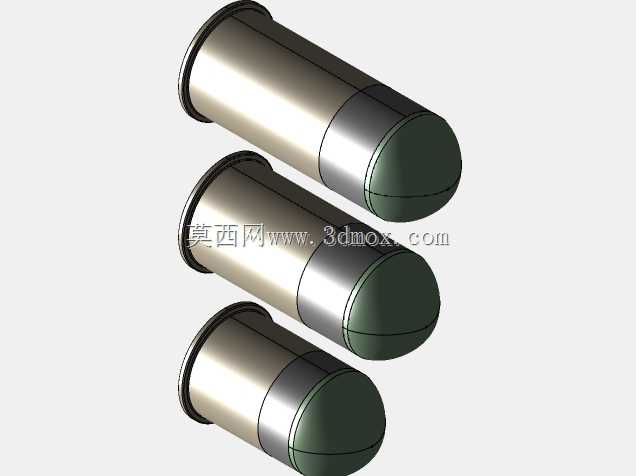

　　不会出现突出的结构影响握持或者安装配件；外壳和底座的连接采用了三颗M3的内六角螺丝均匀分布，连接强度可以承受至少500次击发的膛压冲击，不会出现连接松动的问题。在实际应用场景中，这款信号装置除了传统的野外求生、应急救援信号发射用途外，因为预留了充足的定制接口，还可以根据需求改装成训练用的非致命弹药发射装置，或者在工业场景中作为管线巡检的信号标记发射工具，只需要更换对应的适配内衬，就能兼容不同长度、不同装药量的37mm口径弹药，不需要更换整套主体结构，通用性非常强。从三维建模的角度看，这套模型的结构拆分非常合理，所有的配合面都预留了合理的公差间隙，活动部件的运动行程都做了明确的限位结构，没有出现干涉的问题，不管是用于3D打印制作原型验证，还是用于后续的开模量产，都不需要做太多的结构调整，底座的内壁还预留了膛线安装的定位槽，如果后续需要提升发射精度，只需要在定位槽内加装对应的膛线镶件即可，不需要重新加工整个底座结构，大幅降低了后续迭代改型的成本。另外，整套装置的重量控制也做了针对性优化，外壳部分在非承力的区域做了0.5mm的壁厚减薄处理，同时在内部设计了交错的加强筋结构，既保证了外壳的结构强度，又比同尺寸的实心外壳减重了近35%，长时间携行不会有明显的负重感，对于需要长时间在野外作业的人员来说，重量的优化直接关系到携行的舒适度和持续作业的能力。
