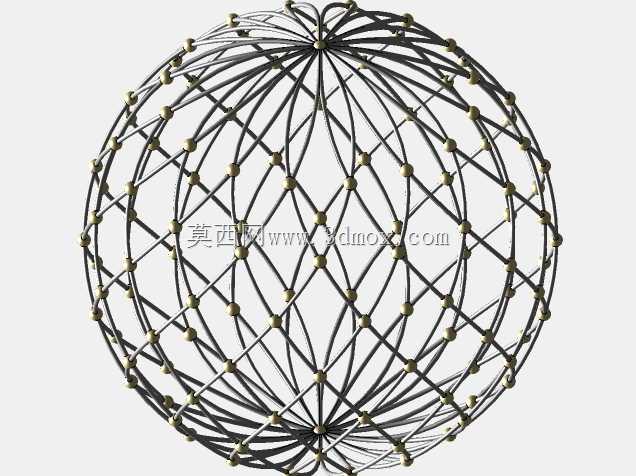

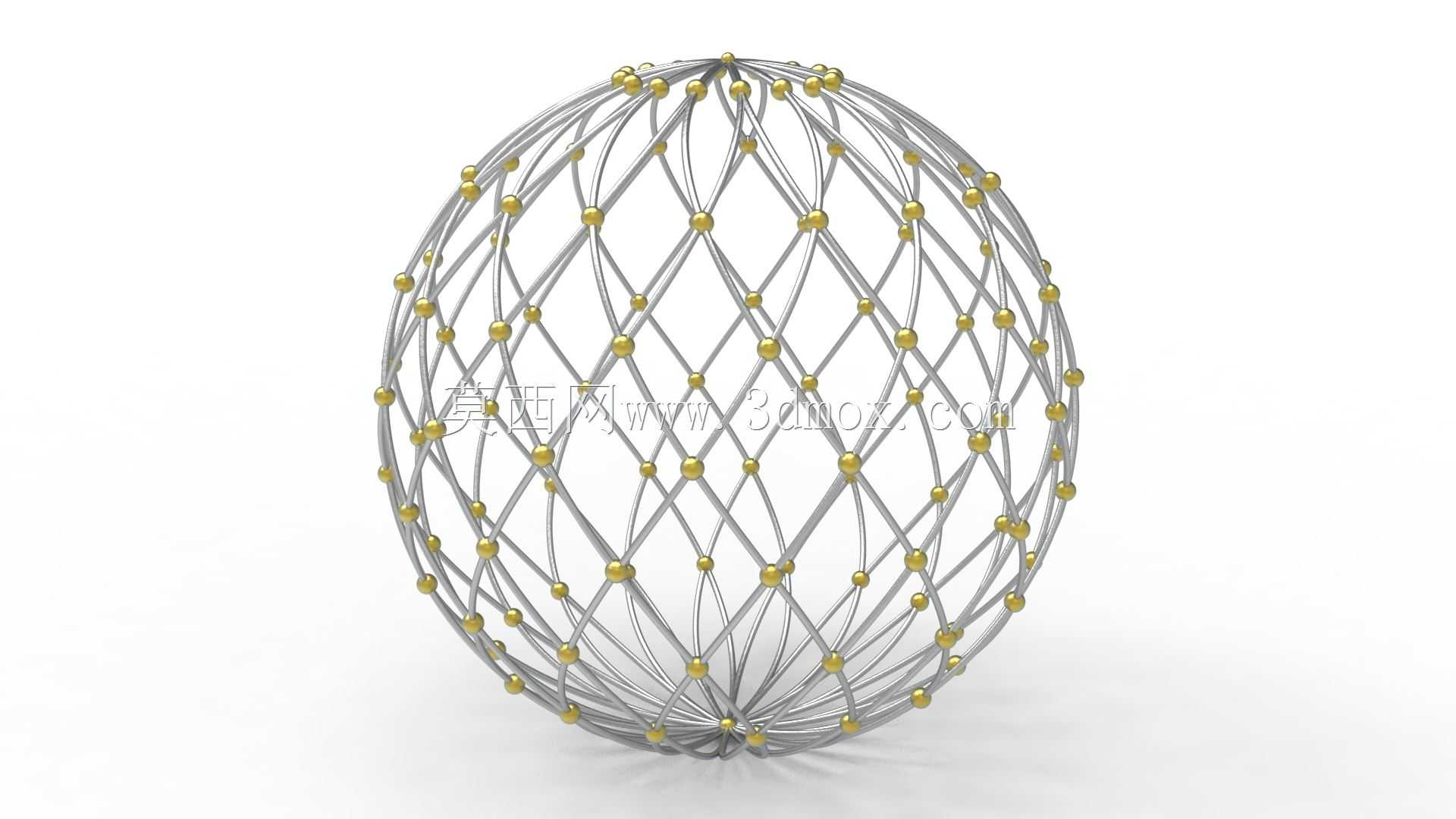

镂空编织式金属节点球体结构设计

　　这类镂空编织球体结构，最早的应用雏形来自空间网架结构的节点受力验证，后续逐步延伸到公共艺术装置、展陈装饰、轻量化支撑构件等场景中。在实际工程应用里，这类结构常作为大型展陈空间的吊顶装饰核心件，或是商业美陈中的立体造型载体，部分经过受力优化的变体也会用作小型设备的防护外罩，利用镂空特性兼顾通风、可视与结构强度。

　　从功能特性来看，该结构采用连续曲杆编织成型，所有杆件交汇位置设置球形节点做连接固定，相比实心球体减重幅度可达85%以上，同时曲面连续的杆件能将外部荷载均匀分散到整个球面，不会出现局部应力集中的问题。节点处的球形凸起一方面起到杆件定位锁紧的作用，避免编织杆件在受力时出现滑移错位，另一方面也形成了规整的韵律感外观，无需额外做表面装饰就能呈现精致的工业质感。

　　设计这类结构时，首先要确定球体的基准直径，根据应用场景的安装边界预留足够的装配间隙，比如用作吊顶装饰时，球体最大外径要比安装预留洞口小至少20mm，方便现场吊装调整；用作设备外罩时，要保证球体内壁与内部元器件的最小间隙不小于10mm，避免运行过程中出现磕碰干涉。杆件的曲率需要严格匹配球面方程，每根杆件的路径都要沿着球面的短程线排布，这样才能保证所有交汇节点都能精准落在球面上，不会出现杆件翘曲、节点错位的问题。节点的直径要根据杆件直径做匹配，一般设置为杆件直径的1.5-2倍，保证有足够的接触面积完成杆件的固定连接，同时不会因为节点过大破坏整体的镂空通透感。

　　建模过程中需要先构建基准球体曲面，在曲面上按照均匀排布的规则生成所有节点的定位点，点位排布要兼顾球面的均匀性，避免出现局部点位过密或过疏的问题，保证编织出来的网格大小一致。之后通过曲线连接对应节点形成连续的编织杆件路径，注意每根杆件的交叉顺序要保持统一，避免出现杆件穿插错误，后续给路径赋予圆形截面轮廓，扫描生成实体杆件，最后在每个节点位置生成对应尺寸的球形实体，与杆件做布尔合并，形成完整的整体结构。

　　实际生产中这类结构多采用金属3D打印一体成型，或是采用细金属杆弯制后焊接节点的工艺，不管采用哪种工艺，设计阶段都要控制杆件的最小直径不小于1.5mm，避免成型过程中出现杆件断裂、变形的问题。如果是用作户外装置，还要在结构底部预留排水孔，避免镂空结构内部积水造成腐蚀，同时在安装位置设置对应的连接法兰，方便与底部支撑结构做固定，连接点的位置要选在杆件交汇的节点处，保证安装荷载能直接传递到整体结构上，不会造成局部杆件变形。

　　在结构受力验证环节，要针对实际应用的荷载工况做仿真分析，比如作为吊顶构件时要验算自重下的变形量，最大变形量要控制在球体直径的1/500以内，保证长期使用不会出现明显形变；作为防护外罩时要验算侧向冲击荷载下的结构强度，保证受到外力冲击时不会出现杆件断裂脱落的问题。这类结构的镂空率一般控制在70%-80%之间，既能保证足够的通透视觉效果，也能兼顾结构的整体刚度，不会因为镂空过多导致结构过于柔软易变形。
