螺旋曲面结构风力涡轮机结构设计

　　在分布式风能采集场景中，常规水平轴风力机往往受限于来风方向要求，在紊流、变向风场下的能量捕获效率波动较大，而这类螺旋曲面结构的风力涡轮，正是针对低风速、风向不稳定的应用场景开发的能量转换部件。从实际应用层面看，这类涡轮可适配城市楼宇间隙风场、偏远地区离网供电系统、小型户外监测设备的自供电单元，不需要额外加装对风转向机构，就能在任意水平来风方向下保持稳定的转矩输出，大幅降低了配套结构的复杂度与后期维护频次。

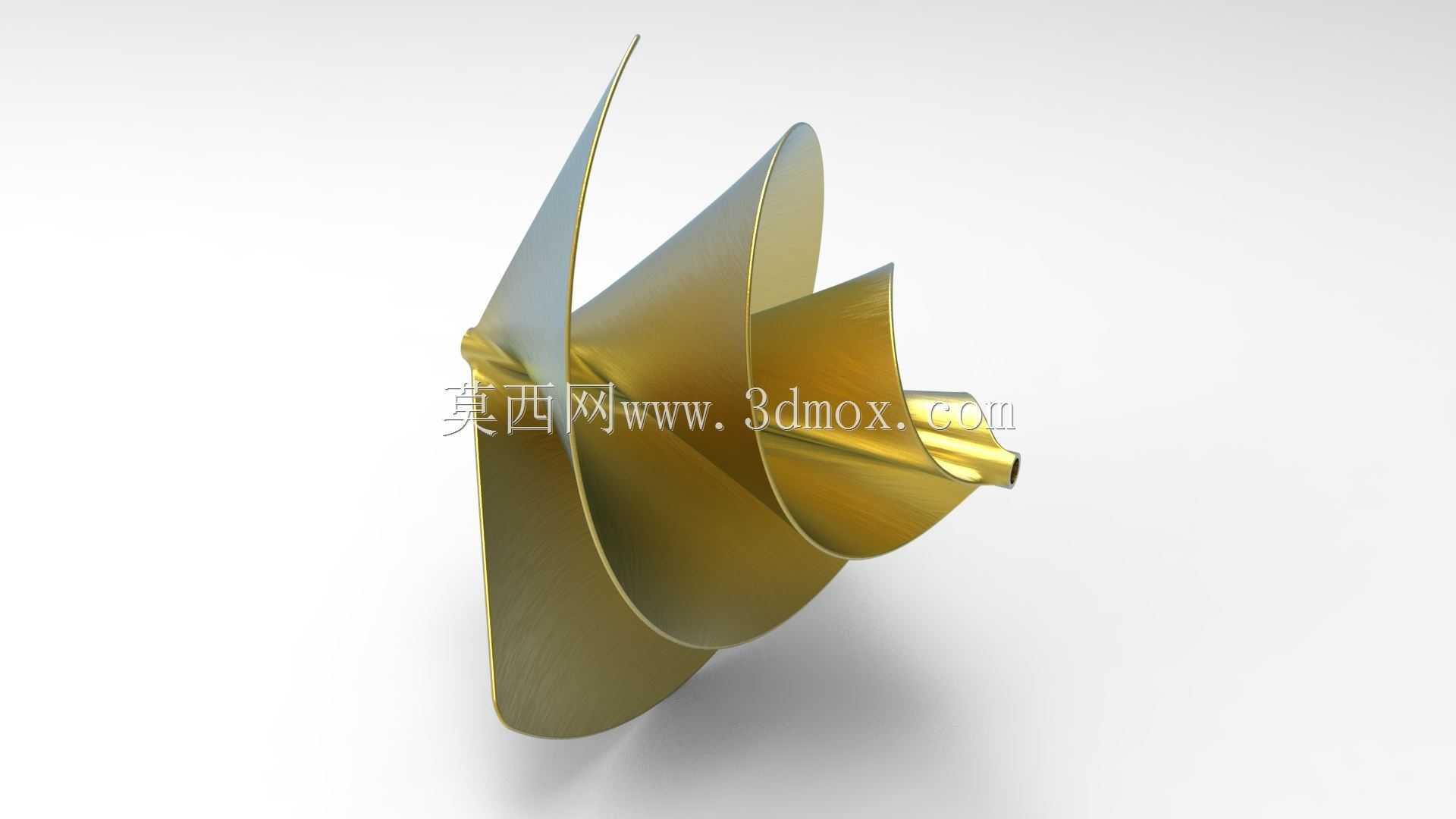

　　从功能特性上看，该涡轮采用连续变曲率螺旋叶片设计，叶片从根部的圆柱安装段向外平滑延展，曲面的扭转角度沿轴向呈线性渐变分布，这种结构能够让来流风沿叶片曲面形成连续的附面层流动，减少叶片背风面的气流分离涡，降低紊流风况下的结构振动与气动噪声。和传统直叶片垂直轴风机相比，螺旋曲面结构的启动力矩更低，在每秒2米左右的低风速条件下即可实现自启动，不需要额外配置启动辅助结构，同时在高风速区间能够通过曲面的气流绕流特性自动限制转速飞升，避免过载对后端发电单元造成冲击。

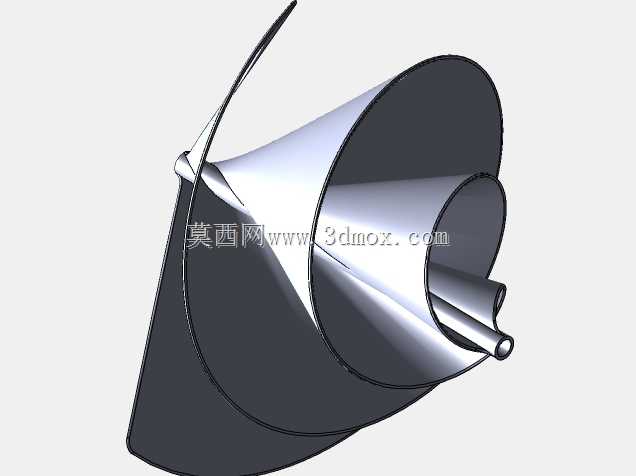

　　在设计思路层面，建模阶段首先要确定的是涡轮的有效迎风直径与轴向长度的比例关系，这个参数直接决定了不同风速下的扫风面积与转矩输出特性，通常这类小型螺旋涡轮的径长比控制在1:1.2到1:1.8区间，既能够保证足够的风能捕获面积，又不会因为轴向长度过大导致叶片悬臂过长引发结构刚度不足。叶片根部的安装段采用等直径圆柱结构，用于和后端的转轴、轴承座配合，配合段的长度需要根据轴承的选型确定，要保证足够的配合接触面积，避免运行过程中出现应力集中导致的根部断裂。叶片的曲面生成采用扫掠逻辑，以不同截面位置的翼型轮廓为截面，沿螺旋引导线进行平滑过渡，每个截面的安装角根据叶尖速比的设计目标进行逐段调整，保证每个叶高位置的翼型都处于最优攻角区间，最大化气动效率。

　　关于安装边界，这类涡轮的安装需要预留足够的径向安全间隙，叶片外缘与外围导流罩或者防护网的间隙要控制在叶片直径的2%到5%之间，间隙过小容易在叶片出现微量形变时发生剐蹭，间隙过大则会导致叶尖漏流损失增加，降低整体能量转换效率。轴向安装位置需要和后端的传动、发电单元保持同轴度，同轴度公差要控制在0.1mm以内，避免运行过程中出现偏心振动，影响轴承的使用寿命。叶片的壁厚设计需要兼顾结构强度与自重，采用等强度变壁厚设计思路，根部位置壁厚最大，向叶尖方向逐步减薄，既能够满足极端风况下的结构强度要求，又能尽可能降低转动惯量，提升涡轮的动态响应速度。

　　从实际工程验证角度看，这类螺旋涡轮的曲面流畅度直接影响气动性能，建模过程中需要对曲面的G2连续性进行检查，避免出现局部的折角或者曲面凹陷，防止这些位置产生局部涡流带来额外的能量损失。在结构校核环节，需要针对不同风速下的风压载荷进行静力学仿真，重点校核叶片根部的弯曲应力与叶尖的最大形变量，保证在额定最大风速下叶尖形变量不超过径向间隙的三分之一，避免运行中出现结构干涉。同时，螺旋结构的固有频率需要避开涡轮的额定工作转速区间，防止出现共振问题，这就要求在设计阶段对叶片的壁厚、材料属性进行反复调整，将固有频率移出工作转速对应的激振频率范围。

　　和传统的风力涡轮结构相比，这种螺旋曲面结构的另一个优势是运行过程中的受力更加均匀，叶片在旋转一周的过程中，每个角度位置的受力波动更小，不会出现直叶片结构那种周期性的载荷脉动，这不仅能够降低结构的疲劳损伤，延长设备的整体使用寿命，还能减少运行噪声，更适合在靠近人居环境的分布式供能场景中使用。在配套结构设计上，这类涡轮可以直接和低速永磁发电机直连，不需要配置增速齿轮箱，进一步减少了传动环节的能量损耗与故障点，整套装置的结构更加简洁可靠，适合在缺乏专业维护条件的场景下长期无人值守运行。
