8mm孔径小型十字轴式万向传动接头

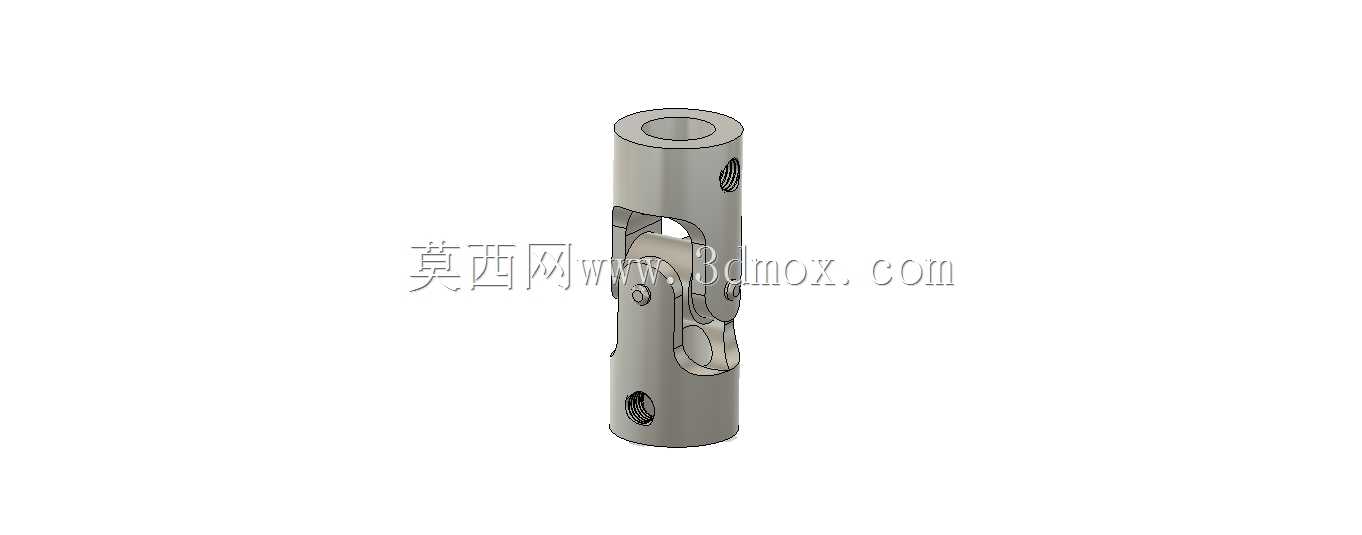

　　在小型自动化输送线、桌面级实验设备、轻型传动机构的布局中，经常会遇到两根传动轴存在小角度偏斜、无法保证严格同轴的安装场景，这时候刚性联轴器无法补偿轴系的角度偏差，强行安装会导致轴承受额外径向力、传动卡滞甚至轴件断裂，而这类小规格万向节正是针对这类轻载、小角度传动场景设计的核心连接件。这款万向节两端的内孔直径为8mm，可直接适配直径8mm的光轴，无需额外轴套转接，整体外径控制在14mm，总长度34mm，安装时不需要预留过大的径向空间，在紧凑的设备内部布局中也能顺利完成装配，不会和周边的机架、走线槽或者其他传动部件产生干涉。从结构设计来看，它采用经典的十字轴式万向铰接结构，中间的十字销分别连接两端的叉形接头，

　　两个叉头的回转轴线互相垂直且交于十字销的中心点，这种结构可以在两轴存在最大30度左右夹角的情况下稳定传递扭矩，不会出现传动死点。两端的叉形接头上都加工有径向的紧定螺钉孔，装配时将轴插入内孔后，拧紧紧定螺钉即可实现轴和接头的锁紧固定，不需要额外加工键槽，对于小扭矩的轻型传动场景来说，这种固定方式足够可靠，同时装配和拆卸都十分便捷，后期维护调整时不需要复杂的工装就能完成拆装。在实际应用中，这类小规格万向节常被用在小型包装机械的进料辊传动、3D打印设备的丝杆联动机构、桌面型机械手的关节传动、小型检测设备的动力传递环节，这些场景的传动扭矩普遍不大，但是对传动的灵活性、角度补偿能力有一定要求，刚性联轴器无法满足偏角补偿需求，

　　而大规格的万向联轴器又会占用过多空间、增加不必要的设备重量，这款小尺寸万向节刚好匹配这类场景的使用需求。设计时需要注意，万向节单节使用时存在瞬时传动比波动的问题，也就是输入轴匀速转动时输出轴的转速会有周期性的小幅波动，如果是对传动平稳性要求较高的场景，可以采用双节万向节串联的安装方式，保证中间轴两端的叉头处于同一平面，且输入轴、输出轴和中间轴的夹角相等，就能消除转速波动的影响，实现等速传动。另外在安装边界的核算上，要注意当万向节处于最大偏转角度时，两端叉头的外圆不会和周边部件发生剐蹭，虽然这款万向节的外径只有14mm，但在最大偏角状态下，叉头的摆动会占用一定的径向空间，布局时需要在接头周边预留至少2mm的安全间隙，

　　避免运行过程中出现碰撞磨损。日常使用中，这类轻型万向节不需要复杂的维护，定期在十字销的铰接位置涂抹少量润滑脂，就能降低铰接部位的磨损，延长使用寿命，相比带橡胶弹性体的联轴器，它的耐温范围更广，不会出现橡胶老化失效的问题，在有一定温度的工作环境中也能稳定工作。从建模的细节来看，这款万向节的各个零件都做了合理的倒角处理，没有尖锐的棱角，既避免了装配时划伤操作人员，也能减少应力集中，提升零件的结构强度，内孔的尺寸公差按照常用的过渡配合设计，和标准8mm光轴配合时不会出现过松晃荡或者过紧无法装配的问题，径向的紧定螺钉孔位置经过精准定位，锁紧时螺钉可以刚好顶在轴的表面，保证锁紧力足够，不会出现传动过程中轴和接头打滑的情况。
