3D打印镂空腕手固定矫形支具结构设计

　　这款腕手部固定矫形支具，是面向肢体康复、损伤固定场景开发的定制化穿戴结构，采用3D打印工艺实现个体化适配，区别于传统石膏固定的笨重、不透气缺陷，在临床康复、运动损伤处置、术后固定等场景中具备明确的应用优势。从实际使用场景来看，这类支具主要覆盖腕关节扭伤、掌骨骨折术后固定、桡骨远端损伤康复、神经损伤后腕手姿态矫正等需求，相比传统预制支具的通用尺码适配问题，依托三维扫描获取患者肢体轮廓后建模打印的支具，能够完全贴合使用者的腕手曲面，不会出现局部压疮、固定松动移位的问题。

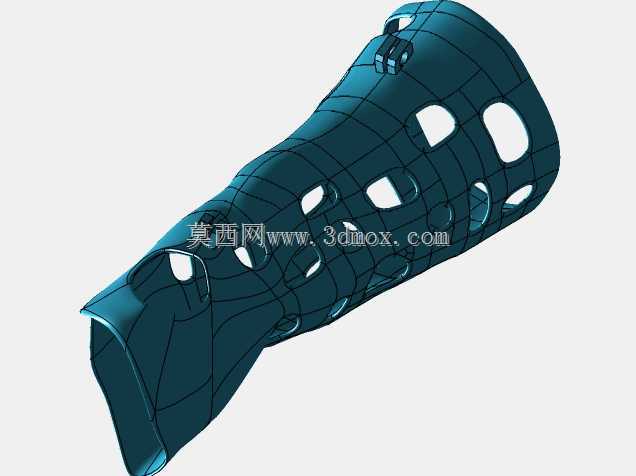

　　从功能特性层面拆解，支具主体采用镂空网格结构设计，并非为了造型美观，而是在保证结构刚性的前提下最大化降低整体重量，同时预留的镂空孔洞能够保证皮肤透气，避免长期佩戴引发的闷热、湿疹问题，患者在佩戴过程中也可以直接透过孔洞观察皮肤状态，无需拆卸支具即可完成局部皮肤护理。支具的包覆范围从掌横纹下方延伸至前臂中段，掌侧预留拇指穿出开口，保证拇指的正常活动度，其余四指完全放开，不影响掌指关节的日常小幅度活动，避免长期固定导致的手指关节僵硬问题。支具边缘做了圆弧过渡处理，没有尖锐棱角，不会在穿戴过程中剐蹭皮肤或者勾挂衣物，两侧预留的绑带固定位采用内嵌式凸台结构，绑带穿过凸台的开孔后可以根据患者的肢体肿胀程度调整绑定松紧，适配康复过程中肢体围度的变化，不需要重新制作支具。

　　设计思路上，首先要明确固定的力学边界：腕关节需要保持在功能位固定，也就是背伸20度到30度的姿态，这个姿态下腕关节周围的韧带、肌肉处于张力平衡状态，既能够保证损伤组织的稳定愈合，也不会因为长期固定导致关节挛缩，后续康复难度大幅降低。建模过程中需要先获取患者腕手部的三维点云数据，在点云基础上偏移2到3毫米的内衬预留厚度，避免打印件直接接触皮肤造成压痕，之后在支具主体上排布规则的椭圆形镂空孔，镂空孔的尺寸控制在10到15毫米之间，孔间距保持8毫米以上，通过有限元校核保证支具在承受日常佩戴的侧向力、扭转力时不会出现断裂，尤其是腕关节弯折位置的结构厚度要适当加厚，避免应力集中导致的支具开裂。

　　安装与穿戴边界方面，支具采用分体式开合设计？不对，这款是一体化套入式结构？不，从结构来看，支具的开口沿前臂桡侧延伸，通过绑带收紧实现固定，穿戴时将支具略微撑开后从手部套入，调整位置让支具的远端对齐掌横纹，近端覆盖到前臂中下三分之一处，保证腕关节完全处于支具的包覆范围内，不会出现固定范围不足导致的腕关节异常活动。支具的壁厚设置为2.5毫米，采用PLA或者PETG材料打印即可满足强度要求，整体重量控制在80克以内，远低于传统石膏支具的重量，患者长期佩戴的负重感大幅降低。拇指位置的开口边缘做了翻边加厚处理，避免拇指活动时反复摩擦支具边缘造成皮肤破损，支具的内表面可以根据需求粘贴薄款海绵内衬，进一步提升佩戴舒适度，对于皮肤敏感的使用者也能起到缓冲作用。

　　从工程设计的细节来看，支具表面的镂空排布并非均匀分布，在腕骨对应的位置适当减小镂空尺寸、增加局部结构密度，提升该区域的抗形变能力，而在前臂肌肉丰厚的位置可以适当加大镂空尺寸，进一步提升透气性。绑带固定位的凸台结构做了圆角过渡，与支具主体采用一体化打印成型，不需要额外装配紧固件，避免了金属配件带来的重量增加和皮肤刺激问题。支具的整体外形完全贴合人体腕手的自然生理曲线，没有突兀的外凸结构，日常穿戴时可以轻松套入衣袖，不会因为支具外形过于突出影响日常穿衣、办公等轻量活动。在实际临床使用中，这类3D打印支具还可以根据患者的康复进度调整局部的结构刚度，比如在康复后期可以适当扩大镂空尺寸，降低支具的固定强度，引导患者逐步恢复腕关节的活动能力，实现从刚性固定到柔性防护的过渡，这是传统石膏或者预制支具无法实现的定制化优势。
