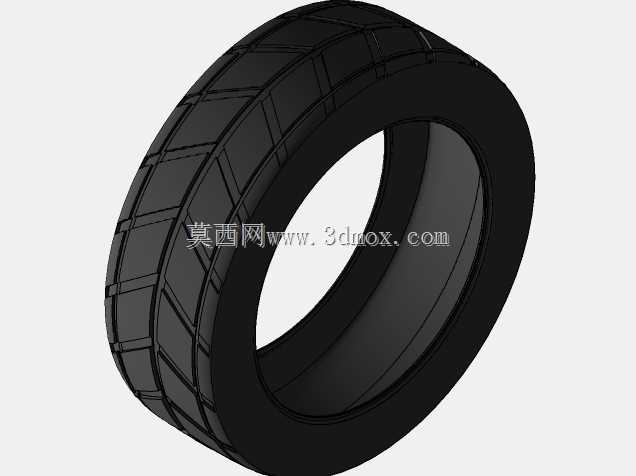

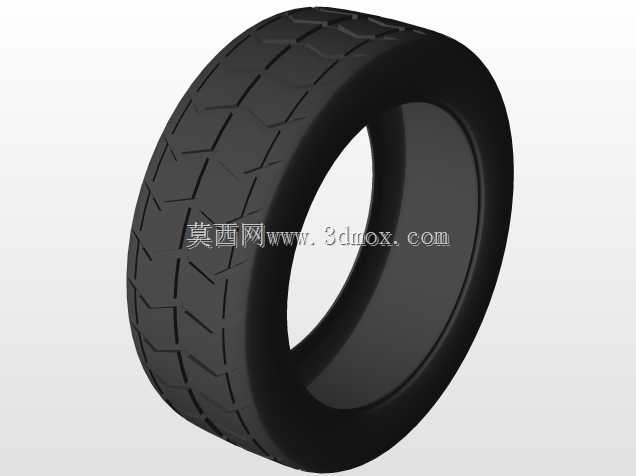

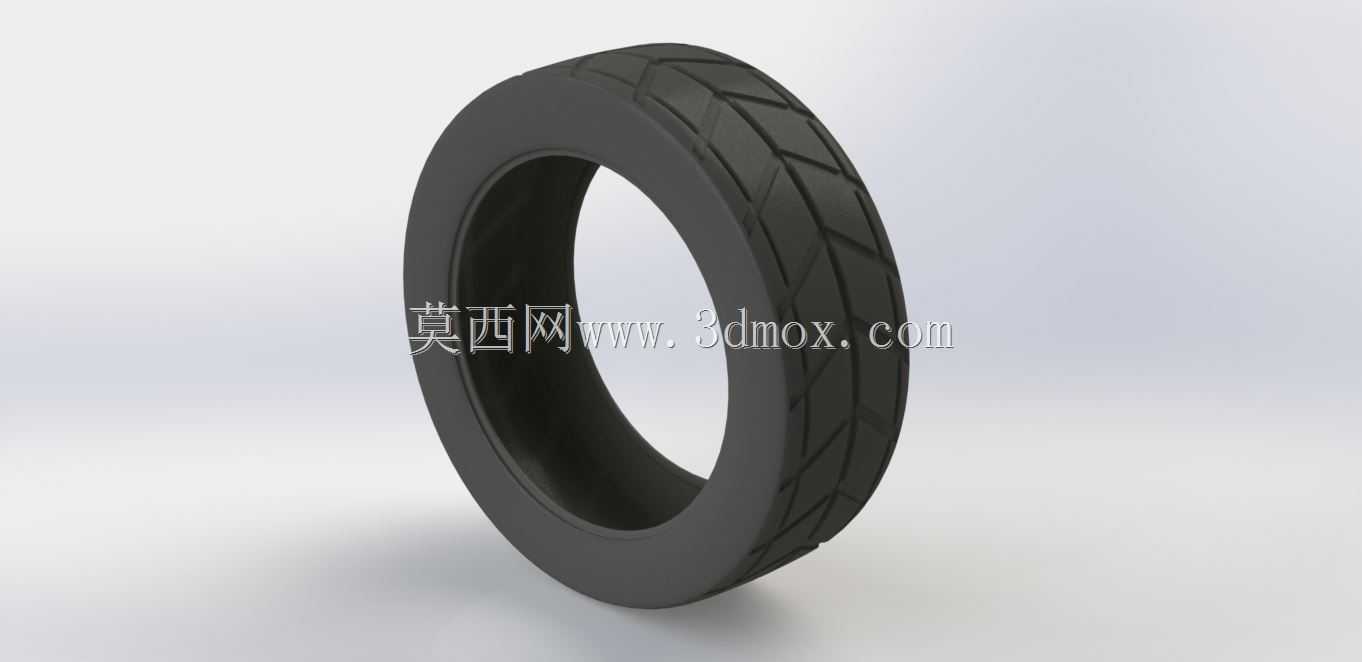

225-40ZR19规格乘用轿车真空轮胎结构

　　日常做底盘行走系统匹配时，轮胎是绕不开的核心部件，这次梳理的225-40ZR19规格轮胎，是偏向运动取向乘用车型常用的配置，先从实际装车场景说，这个规格普遍用在B级运动轿车、紧凑级性能车的原厂配置或者改装升级场景里，扁平比40意味着胎侧高度是胎面宽度的40%，也就是90mm的胎侧厚度，相比常规家用车55、60扁平比的轮胎，胎侧形变量更小，激烈变道、过弯时胎侧的支撑冗余更足，转向的跟随性会明显提升，对应的ZR标识说明这是允许在超过240km/h时速下持续工作的高速轮胎，胎体的帘线排布、橡胶配方都做了对应的强度强化。

　　从设计思路上拆解，首先要匹配19英寸直径的轮辋，胎圈部位的刚性设计是重点，胎圈钢丝的排布角度、三角胶的硬度梯度，直接决定轮胎和轮辋的结合紧密度，大马力前驱车起步扭矩大，如果胎圈刚性不足，急加速时很容易出现胎圈在轮辋上滑移的问题，严重的还会直接漏气脱圈，所以这个规格的胎圈三角胶通常采用上下两层不同硬度的胶料，靠近胎圈钢丝的位置用高硬度胶料保证锁止力，靠近胎侧的位置用稍软的胶料过滤细碎颠簸，避免低扁平比轮胎带来的过硬路感。胎面的花纹块排布也有讲究，外侧胎肩的花纹块做了连续化的刚性连接，因为车辆过弯时载荷会快速转移到外侧轮胎，连续的胎肩块能减少块体蠕动，提升过弯时的接地面积稳定性，内侧胎肩则做了更细密的钢片开槽，用来提升湿滑路面的排水效率，打破胎面和水膜之间的张力，避免高速水滑。

　　再讲安装边界的尺寸要求，这个规格轮胎的名义断面宽度是225mm，实际装车时要注意轮拱的横向间隙，尤其是改装车型，转向打满时胎面和轮拱内衬、减震器弹簧座的间隙至少要留10mm以上，避免颠簸压缩悬架时出现剐蹭；轮胎的整体外直径大概是662mm，装车后和原厂轮胎的外径差要控制在3%以内，不然会导致时速表显示偏差过大，也会影响ABS轮速传感器的信号判断，匹配轮辋的时候，推荐的轮辋宽度是7.5J到9J之间，太窄的轮辋会把胎面挤得向内收，减小接地面积，太宽的轮辋会把胎侧拉得过于平直，失去胎侧应有的缓冲能力，过坑洼路面时很容易鼓包。

　　实际使用场景里，这个规格的轮胎因为胎侧薄，遇到路面坑洼、减速带的时候要比普通家用轮胎更注意控制车速，不然胎侧在高速冲击下，帘线很容易断裂形成鼓包，这也是低扁平比运动轮胎的共性特性。建模的时候要注意胎面花纹的节距排布，不能做成等节距的花纹，不然车辆行驶在特定时速下会产生共振噪音，实车的花纹都是做了不等节距的错位排列，把不同节距的花纹块打乱顺序，打散噪音的频率峰值，降低行驶时的胎噪水平。胎体的内部结构通常是两层胎面帘布加两层胎侧帘布，带束层采用高强度的钢丝帘线，保证高速旋转时的胎面尺寸稳定性，不会因为离心力出现胎面异常胀大的问题。另外胎侧的标识区域建模时要预留出足够的平面，用来标注规格、载荷指数、速度级别、生产日期这些强制标识的位置，胎唇和轮辋接触的密封面要做光滑的圆弧过渡，保证装配后的气密性，因为这类轮胎都是真空胎结构，没有内胎，完全靠胎唇和轮辋的紧密贴合实现密封，密封面的粗糙度、圆度公差要求都很高，建模时的曲面连续性要达到G2以上，才能模拟出真实的装配密封效果。
