乘用车侧门旋转式金属把手结构造型

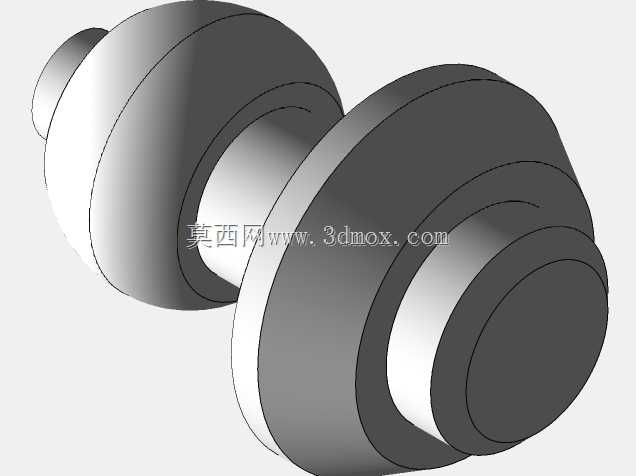

　　日常乘用车的车门开启操作中，外把手是用户与车身接触频次最高的外露构件之一，这套旋转式金属把手的造型设计，完全围绕量产车的实际使用场景展开，没有多余的装饰性曲面，所有轮廓都服务于功能实现与安装适配。从结构布局来看，把手整体采用同轴回转体为主的构型，握持段做了多层圆弧过渡的收腰处理，这个弧度不是随意绘制的曲面，而是匹配成年人手指自然弯曲的握持弧度，当用户施力拉动把手时，指腹能完全贴合金属表面，不会出现应力集中硌手的问题，同时圆弧过渡也能避免外露棱边在日常使用中刮蹭衣物、划伤手部的隐患。

　　在安装边界的考量上，把手的基座段做了直径更大的法兰式限位结构，这个凸台的作用是在装配时直接卡入车门外板的预留安装孔，不需要额外设计复杂的定位工装，装配时从车门外侧插入构件，内侧通过卡扣或者紧固件锁紧即可，法兰面与车门外板的贴合面做了0.3mm的微倒角处理，既可以避免安装时硬接触刮伤车身漆面，也能给密封胶条预留足够的压缩空间，防止雨水、洗车水顺着安装缝隙渗入车门内腔，腐蚀内部的锁体连杆与升降机构。

　　功能实现层面，这套把手采用传统的旋转解锁结构，握持段与基座之间通过内置的回转轴连接，当用户向外拉动握持段时，转轴带动内侧的拨杆转动，拨杆联动车门内部的锁体解锁机构，完成解锁动作后，内置的扭簧会带动把手自动回位到初始贴合车身的位置，不会出现把手晃动、无法归位的问题。整个回转结构的配合间隙控制在0.15mm到0.25mm之间，间隙过小会导致低温环境下零件热胀冷缩出现卡滞，间隙过大则会在车辆行驶过程中出现把手抖动、产生风噪的问题，这个间隙值是经过多轮环境验证后确定的合理区间，能覆盖-40℃到80℃的使用环境温度范围。

　　外形尺寸的设定上，握持段的有效握持长度控制在65mm，直径最大处32mm，这个尺寸既可以满足戴薄手套操作时的握持需求，也不会因为尺寸过大破坏车门侧面的整体造型协调性，基座法兰的直径比握持段最大直径大18mm，足够覆盖安装孔的公差范围，即使车门外板的安装孔存在±1mm的冲压误差，法兰面也能完全遮盖孔洞，不会出现安装缝隙外露的问题。

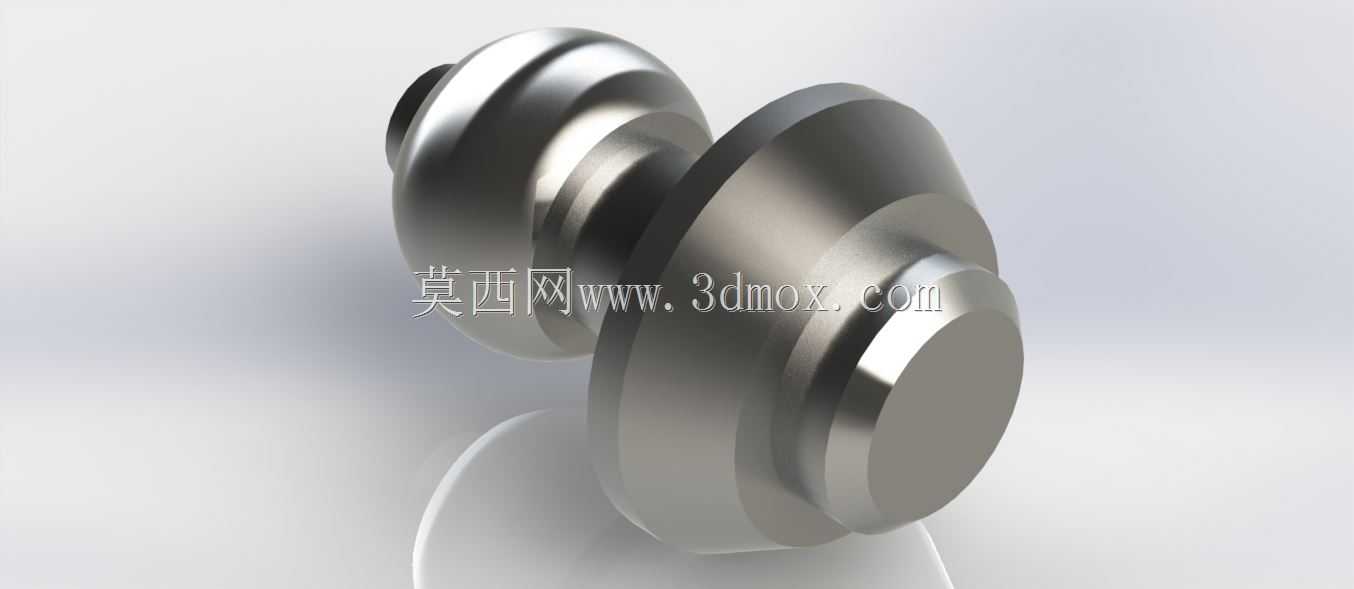

　　从材质适配的角度，整个把手的金属质感造型对应量产时的锌合金压铸工艺，所有曲面的拔模斜度都控制在1.5°以上，没有倒扣结构，压铸完成后只需要简单的抛光、镀铬或者喷粉处理就能达到外观要求，不需要额外的机加工工序，能有效控制量产的加工成本。表面的高光过渡区域做了微弧处理，不会出现大面积的平面反光，既可以提升外观的精致感，也能避免阳光直射时反光影响驾驶员的视线。

　　在实际使用的耐久性考量上，把手的受力部位做了局部加厚处理，握持段与转轴连接的位置壁厚比外观面厚2mm，能承受超过500N的垂直拉力，即使遇到暴力拉拽的情况也不会出现断裂问题，回转部位的接触面设计了储油槽，装配时填充润滑脂后，可以保证十万次以上的开启循环不会出现磨损松旷的问题，完全满足乘用车全生命周期的使用要求。
