索纳科姆SNVI概念卡车T样条曲面造型

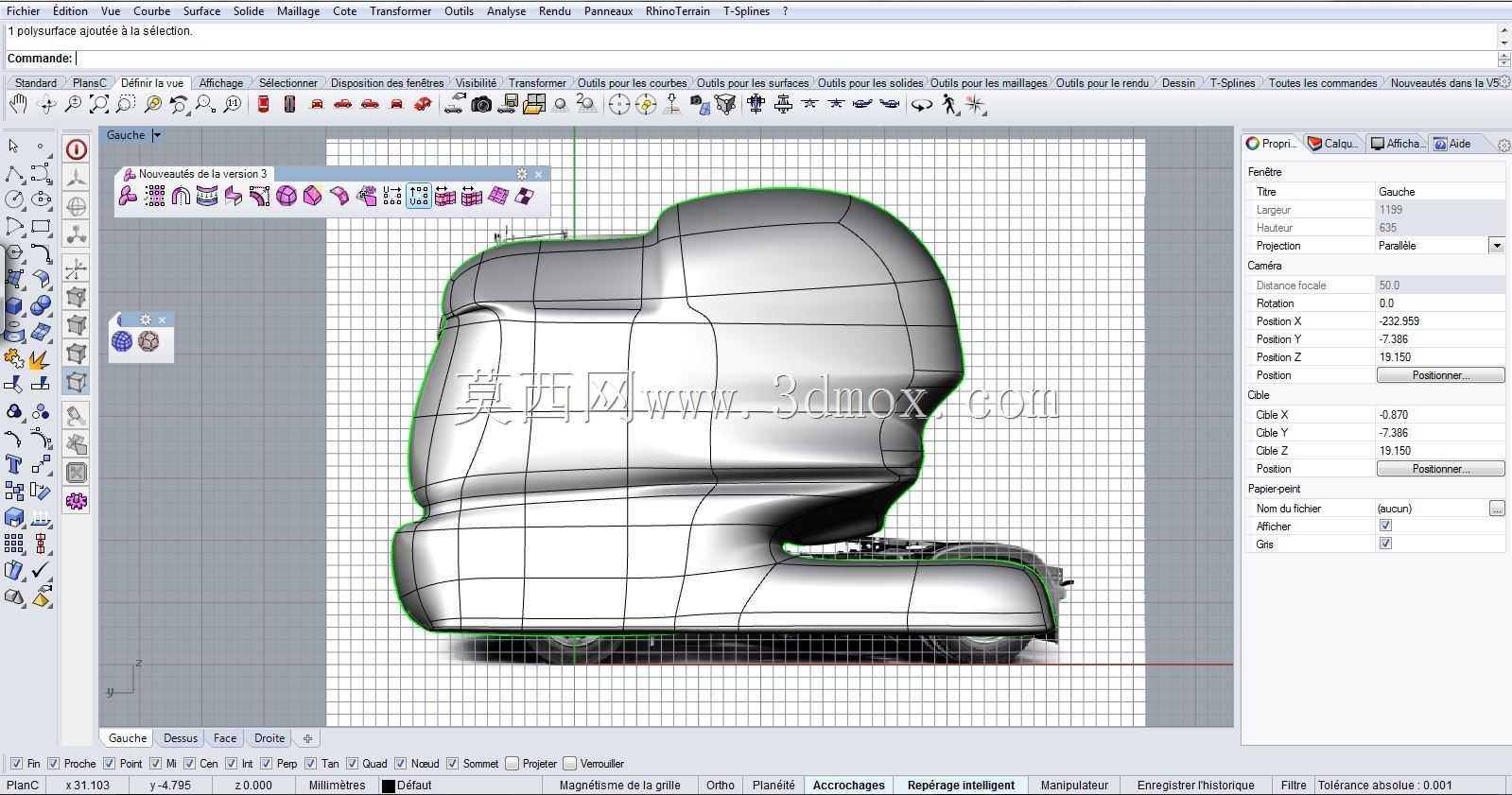

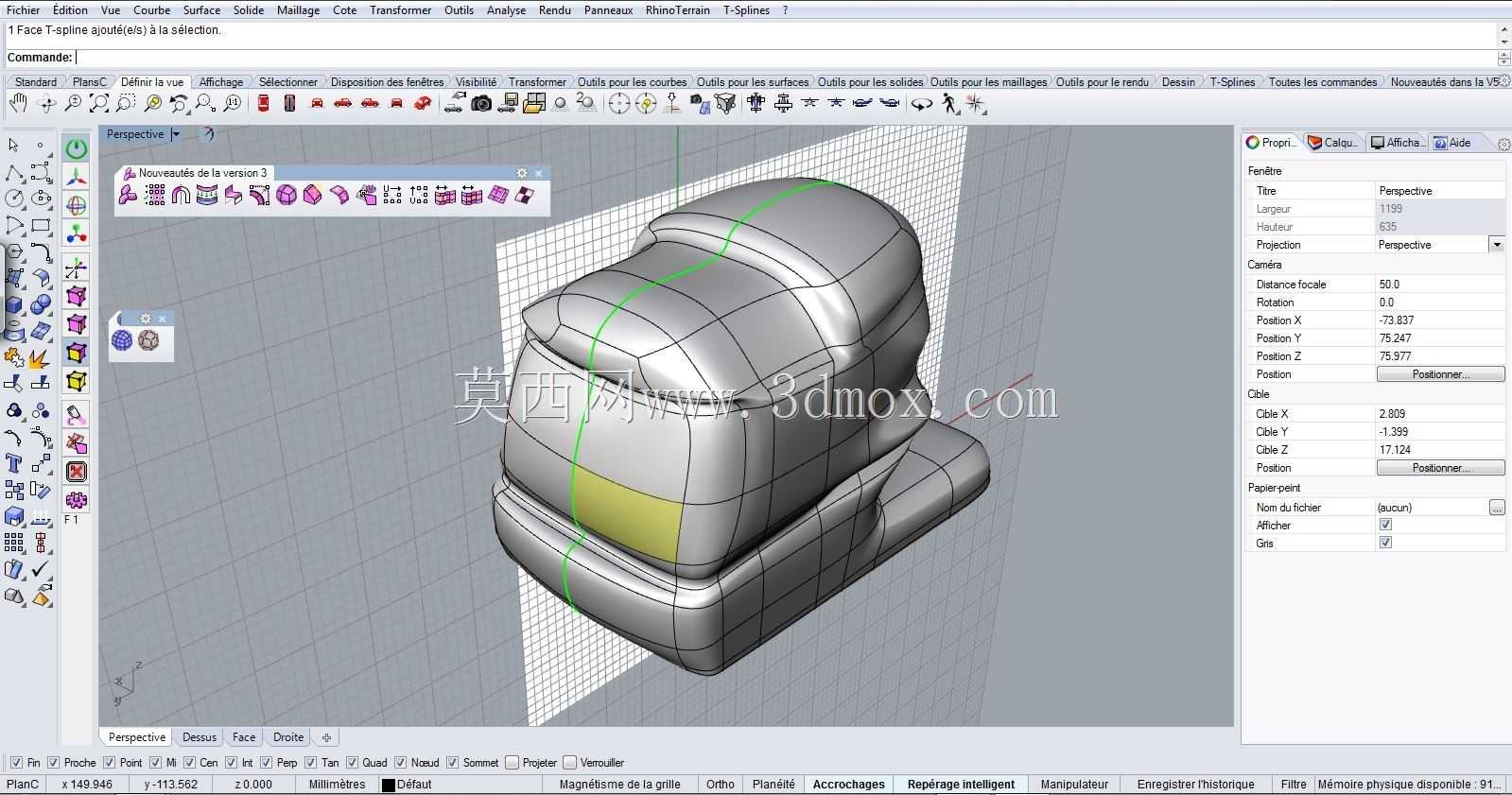

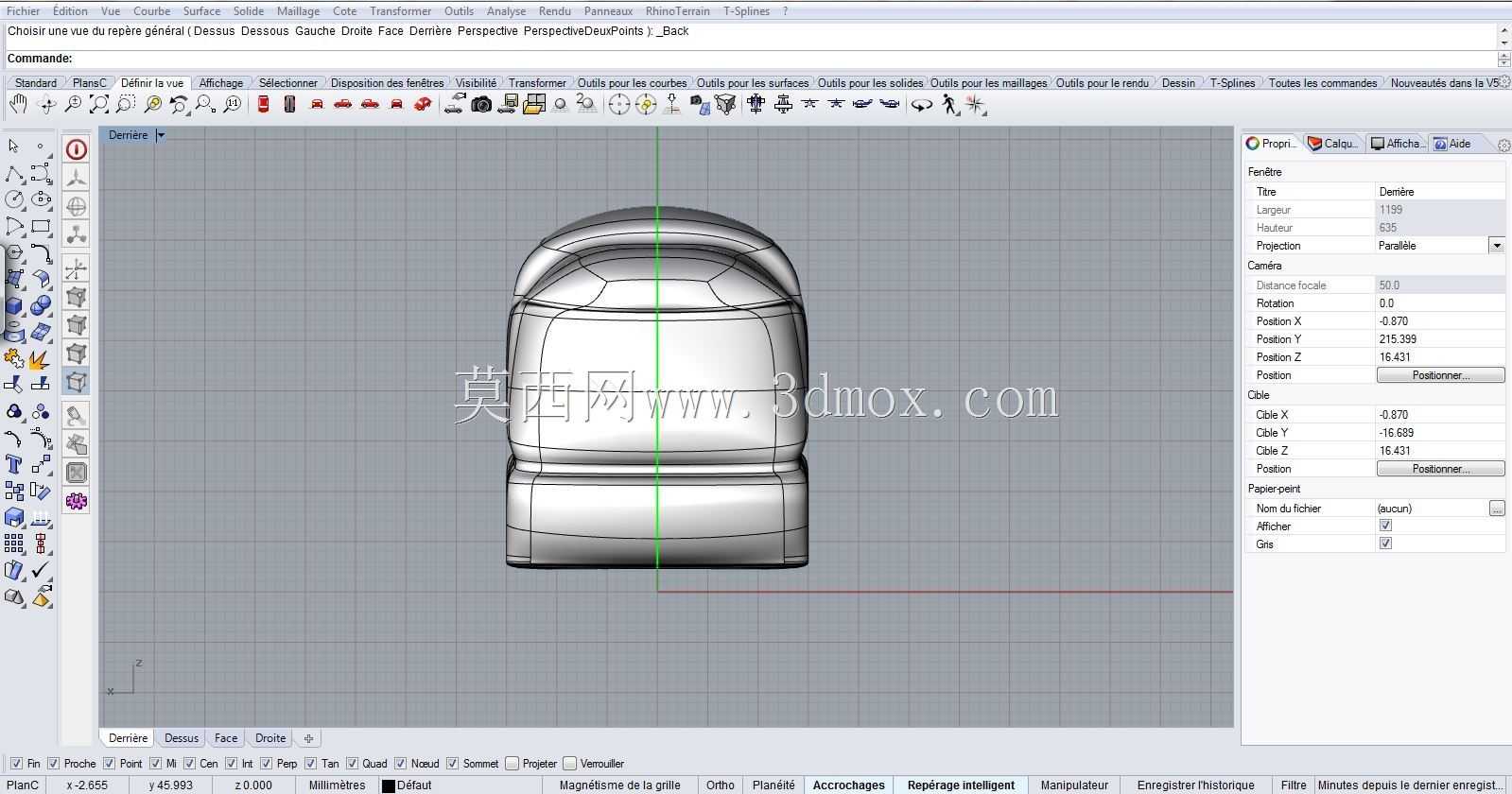

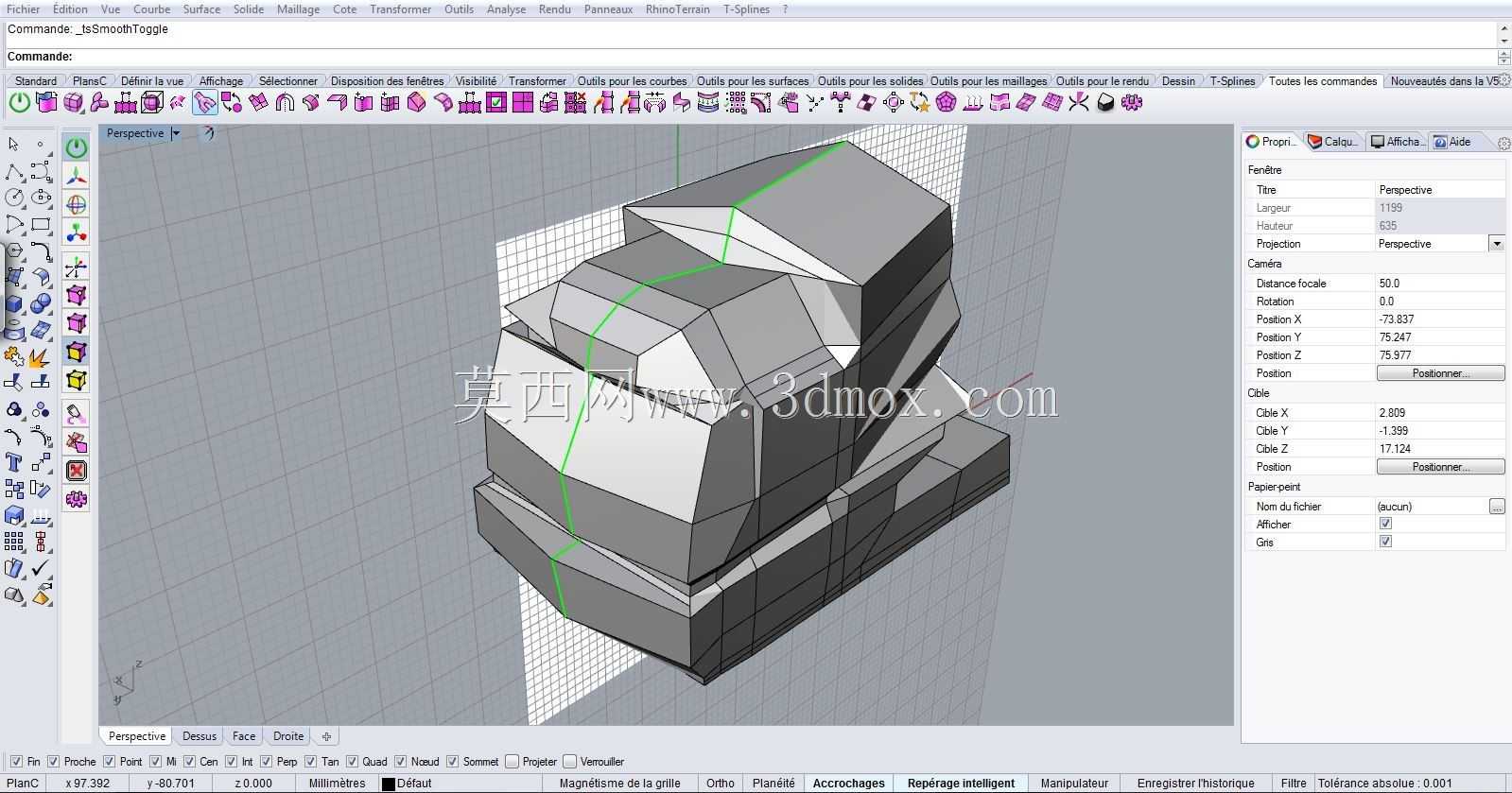

　　本次呈现的是一款面向未来城市支线物流场景的概念卡车头部曲面造型，整体采用一体化流线型包覆设计，区别于传统平头卡车的方正硬朗线条，整个驾驶舱外曲面从顶部圆弧过渡到侧围，再顺滑衔接至前围下部，没有突兀的折线棱角，可有效降低车辆高速行驶时的正面风阻系数，适配城间快速配送的行驶工况。从建模结构来看，整个外覆盖件采用连续的T样条曲面搭建，曲面间保持G2连续过渡，避免了传统多面片拼接带来的曲面棱线断层问题，后续若要做空气动力学仿真，可直接基于该曲面抽取外流域计算面，无需额外做曲面修补与连续性调整。设计过程中优先考虑了驾驶舱的内部空间边界，顶部圆弧的曲率半径经过反复调整，既保证了曲面的顺滑度，也预留出了驾驶室内1.9米的垂直站立空间，

　　满足驾驶员在舱内临时休息、整理单据的活动需求；侧围曲面的内收角度经过校核，在保证A柱盲区最小化的前提下，让整车宽度控制在2.3米的城市道路通行限界内，适配城市狭窄配送路段的会车、停靠需求。前围下部的曲面做了小幅内凹造型，一方面是为了预留前大灯、进气格栅、毫米波雷达等外装件的安装空间，安装面与外曲面保持法向对齐，可保证后续外装件装配后与整车曲面的贴合度，避免出现装配缝隙不均的问题；另一方面内凹的曲面结构可引导行驶气流向两侧分流，减少行驶过程中带起的路面扬尘附着在前挡风玻璃上的概率。整个造型的分块逻辑也做了前置考虑，外覆盖件按照前围、侧围、顶部、后围四个区域做了曲面拆分边界预留，拆分线全部沿着曲面的曲率变化线布置，

　　既方便后续做钣金冲压的工艺拆分，也能让分缝线成为造型的一部分，不会破坏整体曲面的流畅感。从安装边界来看，整个驾驶舱的底部安装法兰面做了平面化处理，法兰面的安装孔位按照常规重卡驾驶室的悬置安装点坐标做了预留，可直接适配现有多数轻卡、中卡的底盘安装接口，无需对底盘结构做大幅改动就能完成该造型驾驶室的搭载验证。曲面建模过程中对所有过渡圆角做了统一的曲率约束，外露的圆角半径不小于15mm，既满足冲压工艺的最小圆角要求，避免冲压过程中出现开裂问题，也能降低日常使用过程中边角磕碰带来的漆面损伤概率。针对驾驶舱的视野需求，前挡风玻璃的安装曲面做了双曲率设计，玻璃曲面与周边外覆盖件保持齐平，没有传统车型的玻璃压条凸起，可进一步降低风噪，

　　同时玻璃的倾斜角度经过调整，保证驾驶员坐姿下的前方下视野点距离车头不超过3米，满足城市配送场景下对近距离障碍物的观察需求。侧窗的安装曲面同样跟随侧围整体曲面走势，玻璃升降的运动轨迹在建模阶段就做了运动校核，保证玻璃升降过程中与曲面的间隙保持均匀，不会出现卡滞问题。整个造型没有添加多余的装饰性凸起结构，所有曲面变化都服务于风阻优化、空间利用、工艺落地三个核心目标，没有为了造型夸张度牺牲实际使用的可行性，后续不管是做油泥模型验证，还是做结构细化设计，都可以直接基于该曲面模型开展工作，不需要重新搭建基础曲面框架。
