异形参数化蜂窝曲面建筑外观结构

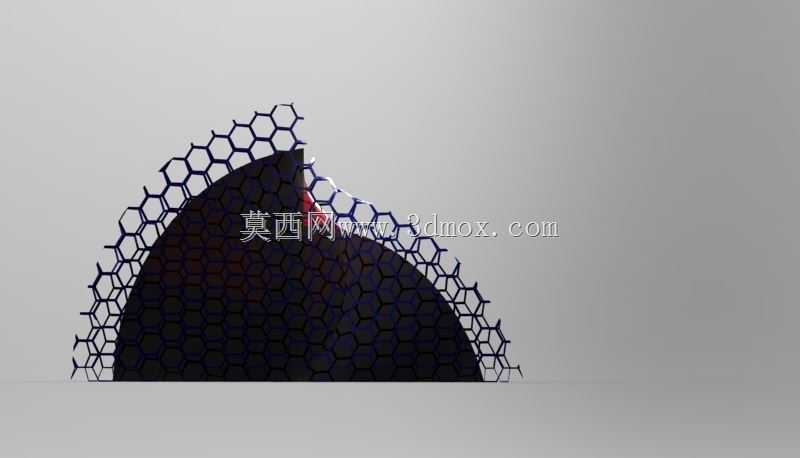

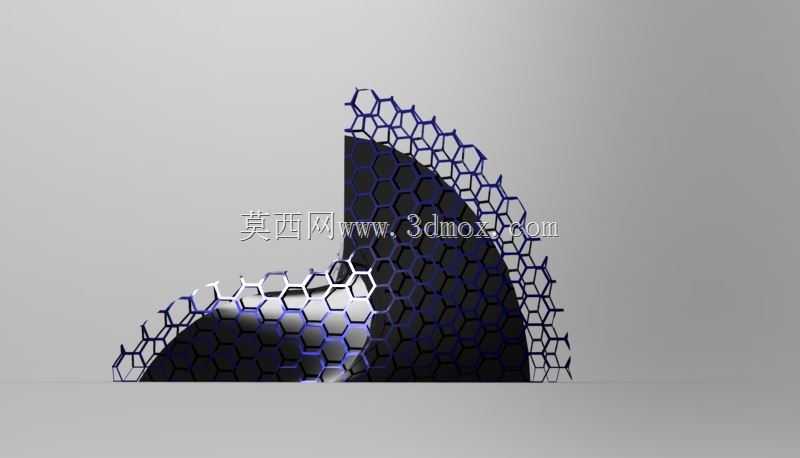

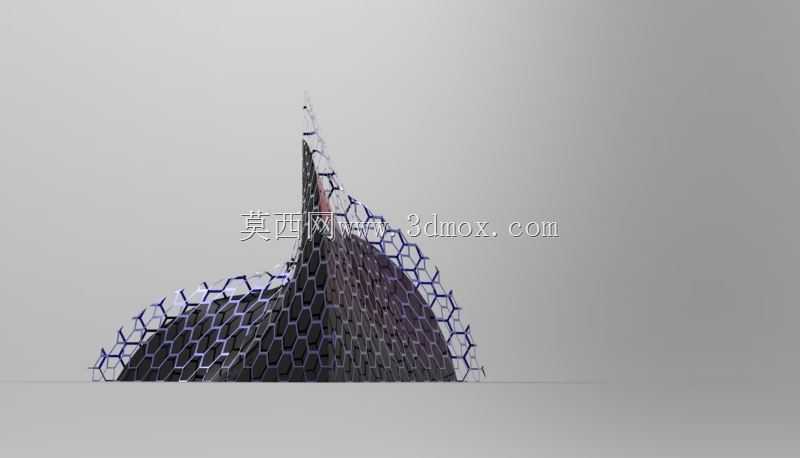

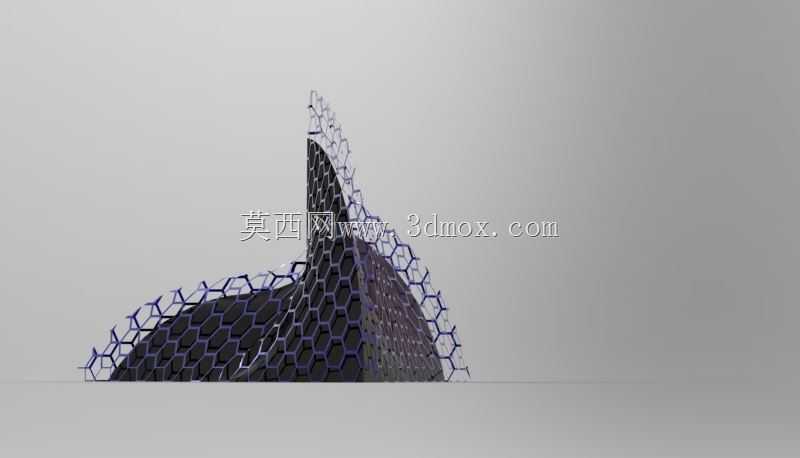

　　该模型呈现的是大跨度异形公共建筑的外观围护结构方案，整体采用连续渐变的双曲面造型，从底部平缓抬升至顶部收尖，形成兼具动态感与结构稳定性的建筑轮廓。结构单元采用正六边形蜂窝网格排布，这种排布方式在同等耗材占比下能实现更高的曲面抗形变能力，适配大跨度无内部支撑的公共建筑空间需求，常见于文化场馆、地标性公共设施的外立面设计场景。从结构设计逻辑来看，六边形网格的边长沿曲面曲率变化做自适应调整，在曲面曲率较大的顶部收窄区域，单元边长同步缩小，避免网格形变过大导致的曲面顺滑度下降，同时保证每一块围护单元的加工曲率控制在常规板材冷弯成型的工艺范围内，降低现场安装的拼接难度。模型的曲面过渡采用G2连续顺滑处理，

　　相邻网格单元的衔接边做了统一的公差预留，适配实际工程中铝单板、UHPC板材或者光伏一体化面板的安装间隙要求，安装边界预留了15-20mm的拼接缝空间，可满足密封胶填缝、结构胶粘接的施工操作空间，同时抵消温度形变带来的结构应力。在实际应用场景中，这类蜂窝状异形曲面结构除了作为建筑外立面围护，还可整合照明系统、通风系统的安装点位，每个六边形单元的中心位置可预留灯具安装孔或者通风百叶安装位，无需额外在曲面结构上二次开孔，减少对整体结构强度的破坏。结构的底部支撑边界做了水平延展的法兰边设计，可直接与土建基础的预埋钢结构件做螺栓连接，法兰边的孔位沿底部轮廓等距排布，适配不同跨度的基础安装尺寸，安装时可通过法兰边的调节垫片微调整体结构的水平度，

　　抵消土建施工的基础误差。从建模逻辑来看，该结构先通过控制点搭建整体曲面的基础轮廓，再沿曲面UV方向做六边形网格的投影拆分，对每个网格单元做厚度方向的偏移生成实体结构，同时对所有单元的衔接边做圆角处理，避免应力集中导致的结构疲劳问题。整体结构的外形尺寸可根据实际项目的占地需求做等比例缩放，缩放过程中网格单元的数量会同步适配，保证缩放后单元尺寸不会超出常规板材的加工幅面，无需重新拆分网格即可直接导出加工图纸。这类结构在实际工程中需要重点考虑风荷载对曲面的影响，模型的曲面流线型设计可有效降低正面风阻，蜂窝网格的镂空结构可减少风荷载对结构的正面推力，相比封闭式曲面外立面，可降低30%左右的结构承重要求，减少主体钢结构的耗材用量。

　　在安装流程上，该结构可采用单元式预制安装，每个六边形单元在工厂预制完成后运输到现场，通过相邻单元的卡扣结构做快速拼接，无需在现场做大量焊接作业，可缩短高空作业的施工周期，同时单元之间的可拆卸结构也方便后期的维护更换，单块单元损坏时无需拆解周边大面积结构即可完成替换。
