星球大战主题双涵道飞梭载具结构设计

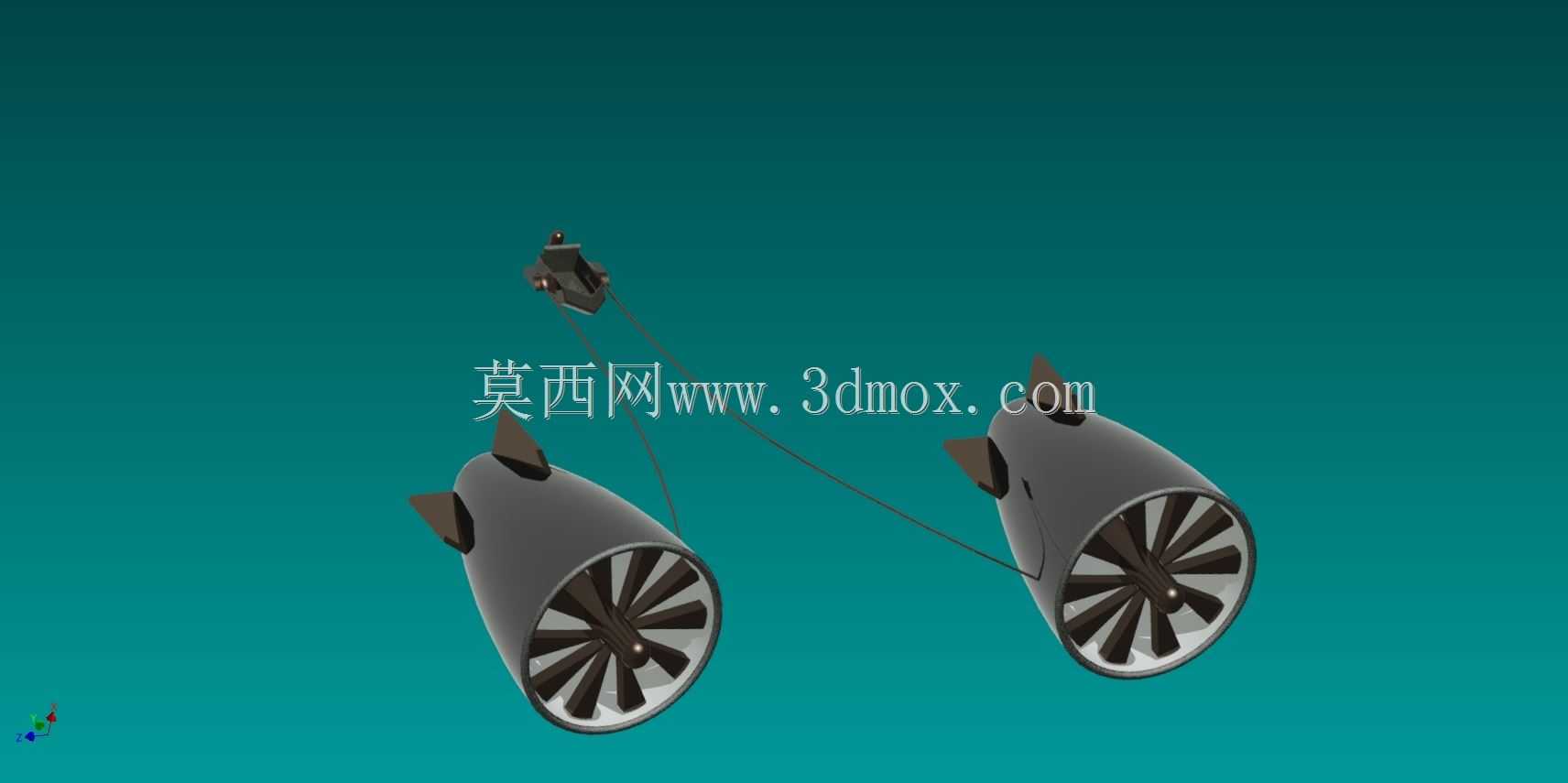

　　这款双涵道结构的飞梭载具设计，核心面向影视道具制作、科幻主题展陈、概念载具验证三类应用场景，在实体落地环节可适配1:12至1:6等不同比例的缩放制作需求，满足静态展示、动态航模改装两类实际用途。从功能特性来看，载具采用左右对称的双大直径涵道主体作为核心承载与推进单元，两个涵道舱段通过两组高强度柔性牵引索与中部的单人驾驶舱连接，牵引索采用张紧式布局，既保留了原作设定中飞梭竞速的悬浮飘逸感，也在实体模型制作时可通过内置细钢丝或碳纤维杆实现结构支撑，避免大跨度连接带来的形变问题。涵道单元内部集成了多叶片轴流风扇结构，叶片采用等距后掠设计，单涵道配置12片等厚圆弧叶片，叶片与涵道内壁的间隙控制在0.8-1.2mm区间，若用于动态航模改装，

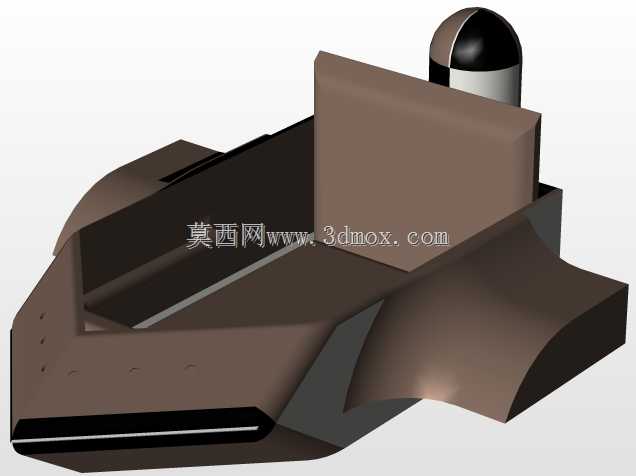

　　该间隙可有效提升涵道推进效率，降低气流紊流带来的动力损耗；涵道外侧设置有三角形安定翼面，翼面与涵道轴线呈15度外倾角，可在高速行进时提供横向稳定性，抵消涵道风扇旋转带来的扭矩偏转。设计过程中优先考虑了结构的可装配性，两个涵道单元采用完全对称的建模逻辑，所有零部件可实现镜像复用，减少模具开模或3D打印时的零件种类，降低制作成本；驾驶舱采用紧凑型单人坐姿布局，舱体前部设置有流线型整流罩，后部预留有动力模块与控制模块的安装空间，若用于静态展示可直接封闭舱盖，若用于动态改装则可在舱内放置接收机、电调等航模电子元件。外形尺寸方面，按1:12比例缩放后，整机横向总宽度为320mm，涵道单元单体外径为95mm，涵道单体长度为110mm，

　　驾驶舱长度为45mm，牵引索的有效连接长度为120mm，整体安装边界可适配常规3D打印机的220220250mm成型尺寸，无需拆分过大零件即可完成整机组装。结构细节上，涵道尾部设置有环形整流边，可梳理涵道出口的气流，降低高速气流扩散带来的阻力；牵引索与涵道、驾驶舱的连接位置均设置有嵌入式连接座，连接座采用沉头设计，装配后无突出结构，保证外观的整体性；涵道底部预留有起落架安装孔位，可根据展示或飞行需求加装小型滑橇式起落架，避免涵道外壳直接接触支撑面造成磨损。针对静态展陈场景，模型的所有外露面均做了曲面顺滑处理，涵道外壳采用大曲率渐变曲面，无明显棱角转折，表面可直接做喷漆、旧化等后期处理，还原影视原作中的金属质感与使用痕迹；

　　针对航模改装场景，涵道内部预留了22mm直径的电机安装位，可适配常规2204、2206级别的涵道电机，驾驶舱内部的空腔容积可容纳2S-3S锂电池与微型飞控设备，整机重心设计在两个涵道连线的中点靠前10mm位置，保证飞行时的纵向稳定性，无需额外添加配重即可实现平稳配平。
