高适配性冲击式水轮机转轮结构设计

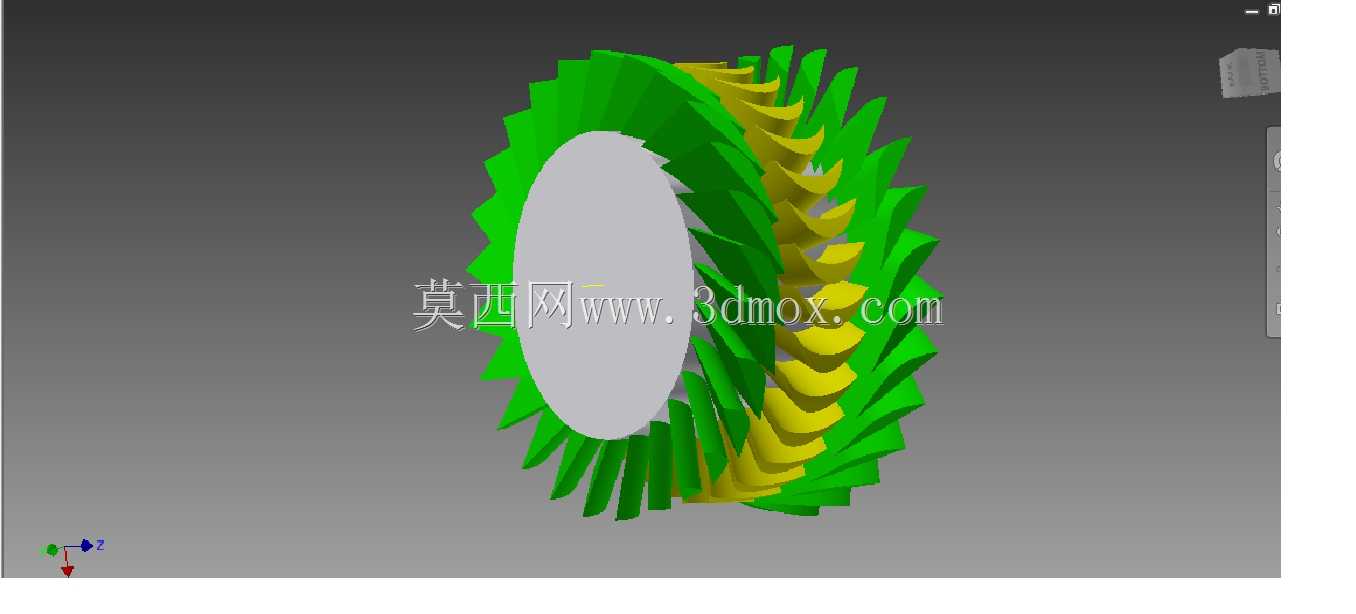

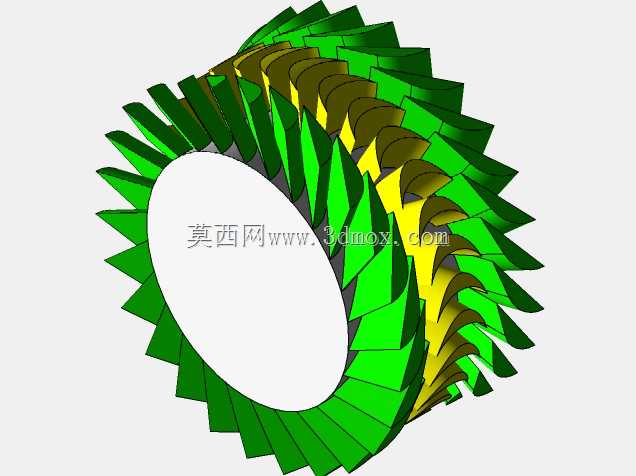

　　在小流域径流式水电站、山区引水式发电站点的设备选型场景中，冲击式水轮机的转轮结构直接决定了水力能量的转换效率，尤其是针对替代传统井式水轮机的改造需求，转轮的叶型排布、过流曲面精度、整体动平衡表现，是影响机组运行稳定性与发电效率的核心要素。这套冲击式涡轮的结构设计，核心围绕高水头小流量的水力工况展开，整体采用环形对称排布的双层叶栅结构，外层为带切向迎角的导流叶瓣，内层为勺型冲击斗叶，两层叶型沿轮毂周向均匀错位排布，避免水流冲击时的共振区间，同时最大化承接引水管道喷出的高速射流能量。从安装边界来看，该转轮的轮毂采用中空等径设计，中心通孔可直接适配常规水轮机组的主轴直径，轮毂端面预留均匀分布的螺栓沉孔，可直接与主轴法兰盘对接，

　　无需额外加工转接结构，轮缘最大外径适配中小型引水式电站的机壳内腔尺寸，安装时无需对原有蜗壳、机座进行大规模切削改造，可直接替换同规格的老旧井式水轮机转轮，大幅降低站点改造的施工周期与改造成本。设计过程中，针对传统冲击式水轮机单排斗叶存在的射流漏损问题，采用内外双层叶栅的错位排布逻辑，外层导流叶瓣先对高速射流进行第一次分流导向，将径向入射的水流调整为沿轮周切向的流动方向，内层勺型斗叶再承接导向后的水流，通过斗叶的内凹曲面将水流的动能完全传递给转轮，最后让水流沿斗叶尾部的导流槽顺畅排出，避免尾水在轮腔内部形成紊流干扰转轮转动。叶型的曲面曲率经过多轮迭代调整，每个斗叶的进水边做了圆弧过渡处理，减少高速水流长期冲刷造成的气蚀磨损，

　　延长转轮的连续运行寿命，叶瓣与轮毂的连接位置采用大圆角过渡结构，消除应力集中点，避免转轮在高转速运行时出现叶根断裂的故障。从实际运行的功能特性来看，该结构的转轮相比传统同尺寸井式水轮机转轮，对水流能量的利用率有明显提升，尤其是在水头波动幅度较大的山区电站，双层叶栅的结构可以在不同射流角度下都保持较高的能量捕获效率，不会因为枯水期水头降低、水流速度下降就出现效率陡降的问题。同时，整体环形对称的结构设计让转轮的动平衡调校难度大幅降低，生产加工时只要保证每个叶瓣的曲面精度、重量偏差控制在允许范围内，高速转动时的径向跳动量就能满足机组长期稳定运行的要求，减少运行过程中的轴承磨损与机组振动噪音。在结构细节处理上，每个斗叶的出水边做了薄化处理，

　　减少尾水排出时的阻力，叶瓣表面的曲面顺滑无突变，避免水流在曲面局部形成涡流造成能量损耗，轮毂的中空内壁做了粗糙度处理，与主轴装配时可增大接触摩擦力，避免大扭矩传递时出现转轮与主轴打滑的问题。针对部分高海拔小电站冬季易出现结冰的工况，叶瓣的迎水面角度设计也兼顾了碎冰通过性，小体积的浮冰随水流冲击到转轮时，可顺着叶瓣的曲面滑入斗叶间隙后随尾水排出，不会出现卡滞造成转轮堵转的故障。
