适配6mm轴径直流电机的传动齿轮轮

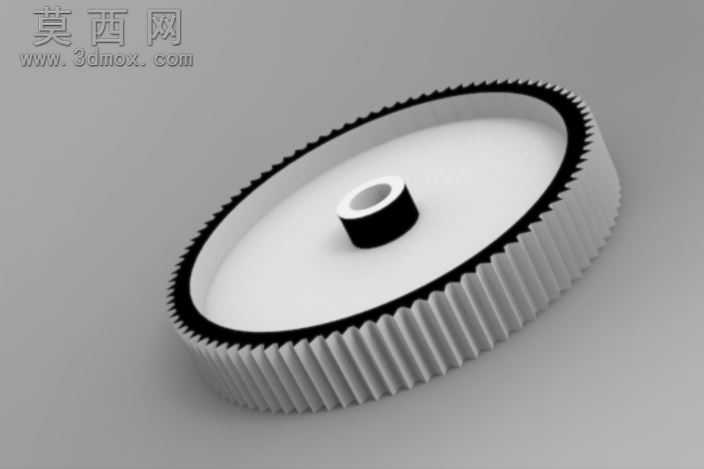

本作品为适配直流电机的传动轮三维模型，建模阶段采用SolidWorks完成全参数化设计，首先以6毫米电机轴径为核心装配基准，先绘制中心轴套的截面草图，通过拉伸凸台命令生成带中心通孔的轴套基体，轴套外壁做轻微拔模斜度处理，既保证与轮盘主体的连接强度，也预留实际生产中的脱模余量。轮盘主体采用薄壁圆盘结构，在草图绘制阶段通过等距实体命令确定轮盘内外径尺寸，拉伸后与轴套做合并实体操作，二者衔接处添加0.5毫米的圆角过渡，避免应力集中导致的结构断裂。轮缘部分的齿形采用渐开线齿廓绘制，先通过齿廓参数方程生成单个齿的草图曲线，再通过圆周阵列命令完成整圈轮齿的排布，阵列时严格控制齿距误差在建模公差允许范围内，保证后续啮合传动的平稳性。轮齿外侧的黑色橡胶圈部分，采用单独的实体建模，通过旋转凸台生成环形基体后，与轮缘部分做配合装配，橡胶圈表面添加细微的滚花纹理特征，模拟实际产品的防滑接触面。渲染阶段采用Keyshot完成材质与场景搭建，主体轮盘与轴套部分赋予哑光浅灰色硬质塑胶材质，调整材质的粗糙度参数为0.3，还原普通工程塑料的哑光质感；中心轴套的内孔与端面赋予深黑色耐磨塑胶材质，区分不同功能区域的材质差异；轮缘外侧的橡胶圈赋予高粗糙度的黑色橡胶材质，添加轻微的凹凸纹理贴图增强真实感。场景搭建采用浅灰色无缝背景，搭配两盏45度角的区域光作为主光源，底部添加弱反光地面，通过调整光源的阴影柔和度，让模型的齿形轮廓、轴套结构都能清晰呈现，同时保留自然的明暗过渡，突出零件的立体结构。设计思路上围绕直流电机的传动需求展开，核心适配6毫米直径的电机输出轴，轴套的内孔尺寸严格匹配常用直流电机的轴径公差，无需额外加工即可直接压装配合；轮盘的直径与轮齿参数经过匹配计算，可与对应模数的传动齿轮稳定啮合，也可直接作为行走轮使用，外侧橡胶圈能够增大接触面摩擦力，避免传动过程中出现打滑问题。整体结构做了轻量化处理，轮盘主体采用薄壁设计，在保证结构强度的前提下尽可能降低零件重量，减少电机运转时的负载，适合小型自动化装置、玩具模型、小型传动机构的动力传输场景使用。建模过程中所有特征均保留参数化关联，后续可根据实际使用需求调整轴径尺寸、轮盘直径、齿形模数等参数，快速衍生出适配不同规格电机的传动轮模型。
