蜗轮蜗杆减速驱动电机结构三维设计

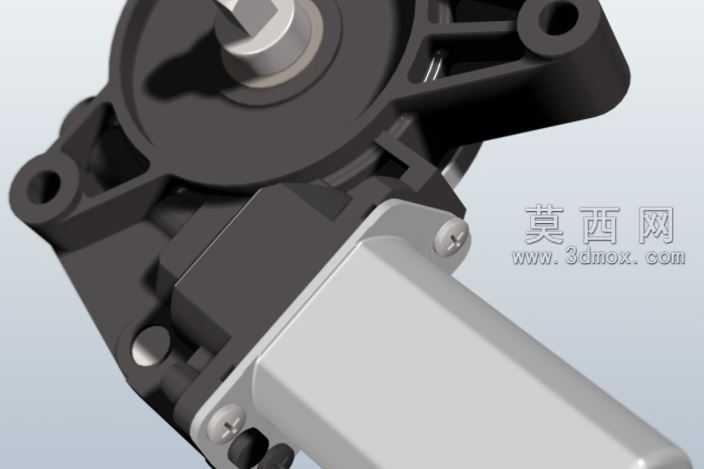

本作品为蜗轮蜗杆结构减速驱动电机的三维建模设计，建模过程中首先梳理产品的功能逻辑，将整体结构拆分为动力输出段、减速传动段、安装固定段三个核心模块，分别完成各零件的参数化建模后再进行整体装配约束。建模阶段严格遵循机械设计公差规范，对电机外壳的安装孔位、输出轴的轴径尺寸、减速箱的腔体配合间隙都做了精准的参数设定，保证各零件装配后无干涉，可完整呈现实际产品的装配关系。材质渲染环节针对不同部件的材质特性做了区分处理：电机主体的金属外壳采用哑光银灰色金属材质，添加细微的表面拉丝纹理与边缘倒角高光，还原铝合金压铸壳体的真实质感；减速箱部分采用黑色玻纤增强尼龙材质，调整材质的粗糙度与漫反射参数，呈现工程塑料特有的哑光磨砂质感，同时对箱体上的加强筋结构做了光影强化，突出结构的力学设计特征；输出轴采用光亮镀铬金属材质，添加细微的表面划痕与磨损质感，模拟金属轴件长期使用的真实状态；紧固螺丝采用镀锌钢材质，还原标准紧固件的金属光泽与边角细节。结构设计上，该减速电机采用蜗轮蜗杆传动结构实现大减速比动力输出，电机输出端的蜗杆与减速腔内的蜗轮啮合，将电机的高转速低扭矩输入转化为低转速大扭矩输出，适配需要大驱动力的低速传动场景；箱体上设计的带孔安装耳可实现设备的快速固定，输出轴采用扁位结构设计，可与外接负载实现无滑差传动连接，电机端盖与减速箱的连接采用螺丝紧固加定位止口的结构，保证装配同轴度，降低运行过程中的振动与噪音。建模过程中对内部的传动啮合关系做了运动仿真验证，确认蜗轮蜗杆的啮合间隙处于合理范围，无卡滞、打齿的风险，整体模型完整还原了该类减速驱动电机的内外部结构特征，可用于产品结构展示、传动原理教学、非标设备选型参考等场景，各零件的建模参数均可编辑调整，方便后续根据实际使用需求修改尺寸参数。
