电动自行车驱动用机组电机结构设计

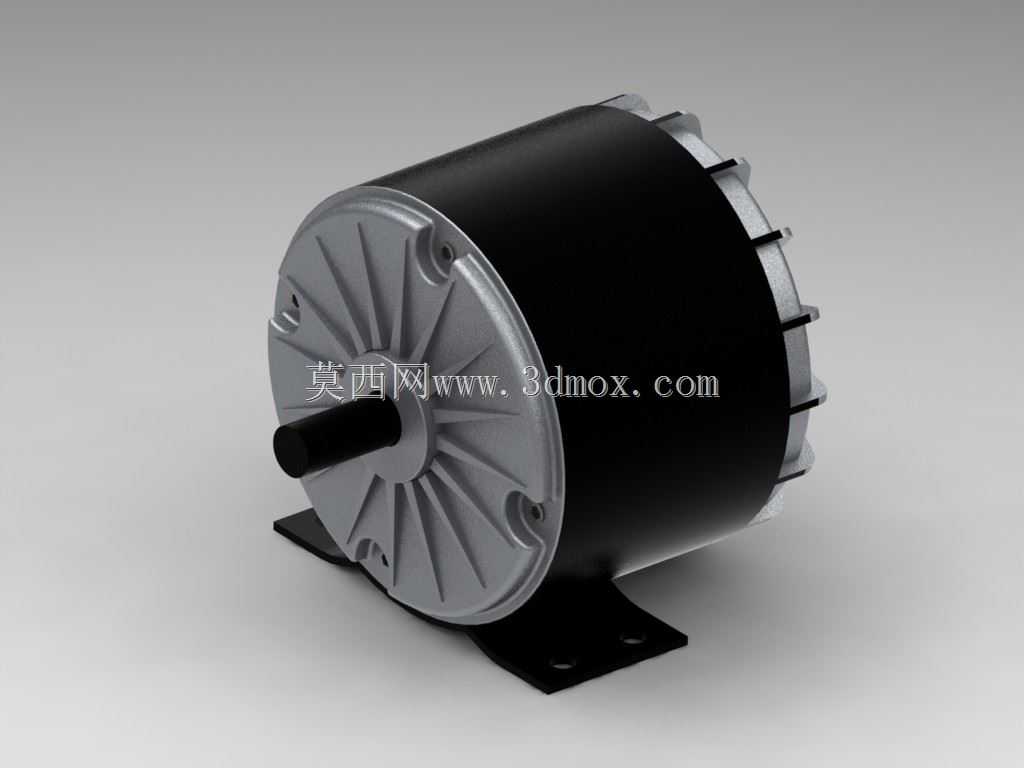

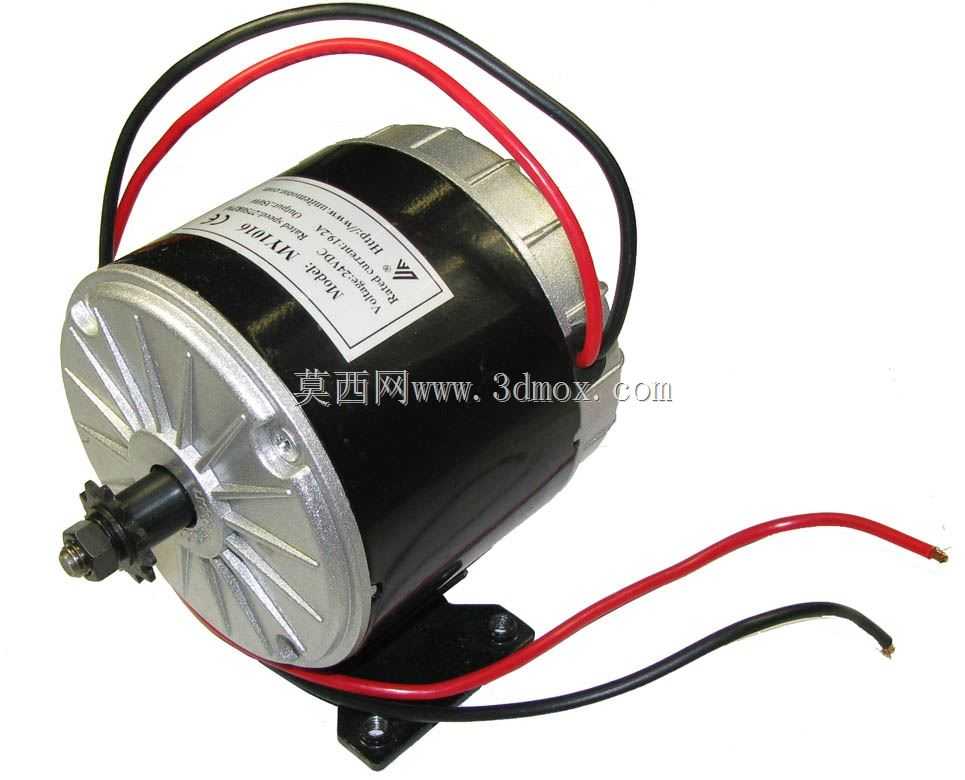

　　这款电机主要适配轻型电动两轮代步车辆的动力输出场景，作为整车的核心动力转换部件，承担将电能转化为旋转机械能、直接驱动车辆行进的核心功能，日常使用中需要适配城市通勤、短途代步的复杂工况，既要满足平路巡航的稳定转速输出，也要兼顾短距离爬坡的扭矩储备，同时还要适配日常露天停放的温湿度变化、行驶过程中的路面颠簸振动等实际使用条件。从结构设计逻辑来看，整机采用卧式安装的布局形式，底部设置一体化冲压成型的安装支座，支座上预留两个对称的长圆形安装孔，可适配不同车架安装位的尺寸公差，安装时无需额外加工转接件，直接通过螺栓紧固即可完成与车架的刚性连接，安装孔的长圆设计也给装配阶段的同轴度调整预留了足够余量，

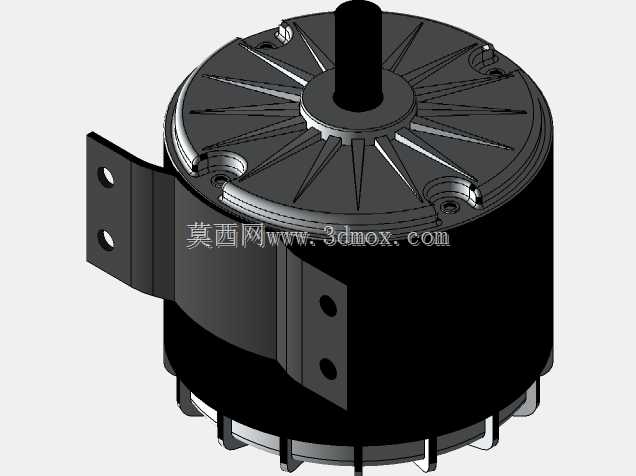

　　避免因车架焊接公差导致电机轴与传动部件出现别劲、运转卡滞的问题。机身主体采用密封式圆筒形机壳结构，机壳选用拉伸成型的金属材质，表面做哑光黑色防腐涂层处理，既可以提升外壳的散热效率，也能抵御日常行驶中溅起的泥水、灰尘侵入电机内部，降低绕组积尘受潮的故障概率。前端盖采用放射状筋条的压铸铝结构，筋条沿端盖径向均匀分布，一方面可以提升端盖的结构强度，支撑输出轴端的轴承负载，另一方面放射状的筋条形成了天然的散热鳍片，电机运转时产生的热量可以通过端盖筋条快速传导到外界空气中，避免长时间高负载运转出现绕组过热退磁的问题。输出轴采用单出轴的设计，轴端做平键槽加工，可直接适配链轮、同步带轮等传动连接件，轴伸长度经过精准核算，

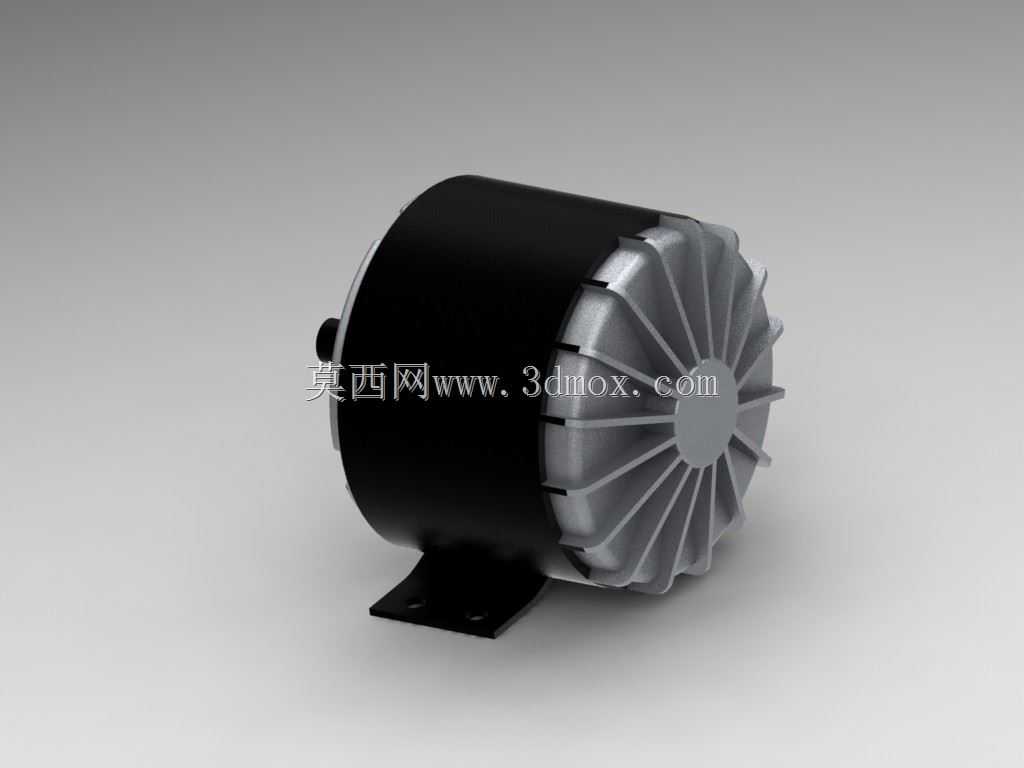

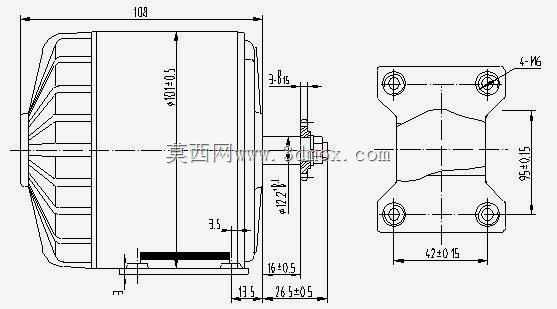

　　既保证传动连接件有足够的配合长度传递扭矩，也不会因为轴伸过长导致轴端挠度变大、运转出现径向跳动。后端盖沿圆周方向设置多道轴向散热槽，配合机壳与前端盖的散热结构形成完整的散热通路，端盖与机壳的连接位置采用止口定位加密封胶圈的装配形式，保证整机的防护等级满足户外使用要求。从安装边界尺寸来看，整机的径向最大尺寸控制在适配常规电动自行车车架安装空间的范围内，轴向长度不会超出车架后平叉的安装间距，底部安装支座的高度经过匹配设计，安装完成后电机轴中心与整车传动轮中心的高度差符合链条传动的最佳张紧角度范围，不会出现链条夹角过大导致的传动磨损加快问题。实际选型适配时，这款电机的输出特性偏向中低速大扭矩的调校，

　　起步阶段可以输出足够的扭矩带动车辆快速起步，巡航阶段转速保持在经济区间，兼顾动力输出与能耗表现，适配的额定电压覆盖常规轻型电动车的供电规格，可直接匹配主流的电动车控制器方案，无需额外调整控制参数。结构设计阶段充分考虑了后期维护的便利性，端盖与机壳的连接采用标准内六角螺栓，日常维护拆解时使用通用工具即可完成操作，轴承位置预留了注脂通道，长期使用后可直接补充润滑脂，延长轴承的使用寿命，无需完全拆解电机。整机的重量经过优化，在保证结构强度与散热性能的前提下尽可能降低自重，减少整车的簧下负载，提升车辆行驶的操控灵活性。输出轴的轴承选用深沟球轴承，可同时承受径向负载与少量轴向负载，适配车辆行驶过程中路面颠簸带来的各个方向的冲击力，避免轴承过早出现点蚀、卡滞的故障。机壳内部的绕组采用绝缘浸漆处理，匝间绝缘强度满足长期使用要求，可应对频繁启停、负载波动带来的电流冲击。
