0.75-2.2kW系列GM型蜗轮减速电机组

　　这套蜗轮减速电机组覆盖0.75kW到2.2kW的功率段，采用GM SHYPM-RL系列的结构构型，是传动系统里把电机高转速输出转化为低转速大扭矩的核心执行部件，在轻工输送、食品包装、小型自动化生产线、仓储物流分拣设备里都有非常广泛的适配场景。很多做设备改造或者新线搭建的结构工程师在选型时，经常会遇到安装空间局促、输出扭矩不足、输出轴方位需要适配不同安装面的问题，这个系列的蜗轮电机就是针对这类场景做的结构优化。从结构设计逻辑来看，电机部分和蜗轮减速箱采用一体化集成的装配方式，没有额外的联轴器连接段，相比分体式的电机加减速机组合，整体轴向尺寸缩短了接近三分之一，对于安装空间受限的设备侧装、仰装工位来说，能大幅降低安装支架的设计难度，

　　也减少了传动环节的同轴度误差累积。蜗轮副采用的是正交轴传动布局，输出轴和电机输入轴呈90度垂直布置，这种结构可以灵活适配水平输出、垂直输出、侧壁输出等多种安装方位，不需要额外加装转角传动箱，在皮带输送机的驱动端、自动化转盘的回转驱动、小型升降机构的动力输入位都能直接匹配安装。设计时针对不同功率段的输出扭矩做了壳体强度的梯度匹配，0.75kW款的减速箱壳体采用薄壁加强筋结构，在保证壳体刚性满足蜗轮啮合支撑要求的前提下，尽可能压缩整体重量，适合吊装类的轻型设备使用；2.2kW款的壳体在轴承安装位、蜗轮支撑位做了局部加厚处理，能承受更大的径向负载和短时过载冲击，适配带负载启动的输送类设备。从安装边界来看，

　　整个系列的安装法兰采用统一的孔位布局基准，不同功率段的机型如果输出转速和扭矩参数接近，可以直接互换安装，不需要重新加工设备上的安装板，对于设备的后期维护替换非常友好。输出轴的轴径、键槽尺寸按照通用工业传动标准做了统一规范，能直接匹配标准的链轮、同步带轮、联轴器等传动连接件，不需要额外做轴的二次加工。蜗轮副的啮合间隙在装配时做了预紧调整，反向传动的空程量控制在很小的范围内，对于需要频繁正反转的工位，比如分拣设备的摆杆驱动、包装设备的推料机构，能有效减少反向冲击带来的定位误差，也能降低启停时的噪音。电机端的散热筋沿着轴向均匀布置，和减速箱的连接位做了密封处理，防止车间里的粉尘、切削液进入减速箱内部污染润滑油，

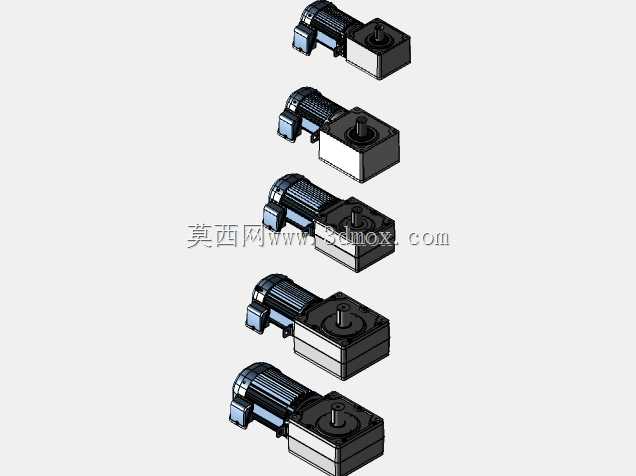

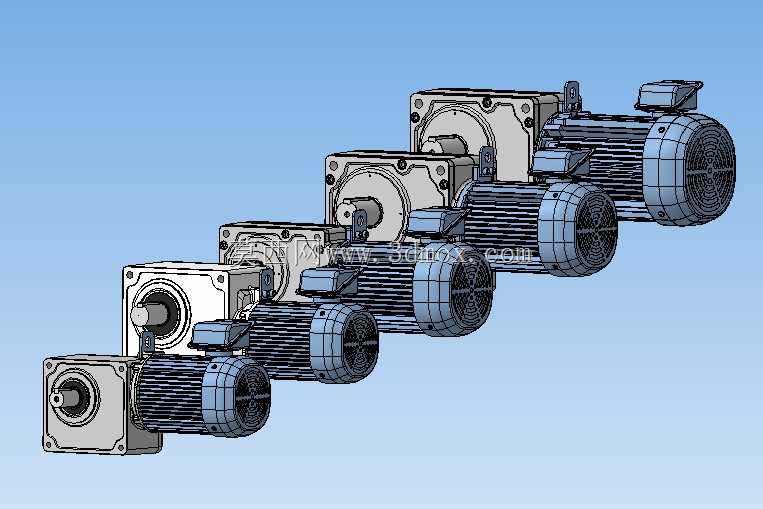

　　日常维护只需要按照周期更换蜗轮箱内的润滑脂即可，不需要拆解电机部分。很多工程师在做三维布局时，经常会忽略蜗轮电机的接线盒方位，这个系列的接线盒可以根据安装需求旋转调整出线方向，不管是左侧出线、右侧出线还是顶部出线，都能通过调整接线盒的固定角度实现，避免布线时线缆过度弯折影响使用寿命。在实际选型搭配时，不同速比的机型对应不同的输出转速范围，可以根据设备的运行线速度、所需驱动扭矩匹配对应的速比，不需要额外加装变速机构。整套模型把不同功率段的机型按排布做了装配展示，能直观看到不同规格的外形尺寸差异、安装位的对应关系，在做设备整体布局时，可以直接调用对应功率的模型核对安装空间，检查和周边机架、护罩、传动部件的干涉情况，减少后期实物装配时出现的尺寸不匹配问题。从结构细节来看，电机后端的风罩、散热风叶、接线盒的固定结构，减速箱的油位观察孔、放油孔位置都做了准确还原，在做整机的维护空间预留设计时，可以准确核对扳手操作空间、维护操作的可达性，避免出现设备装配完成后，维护操作被周边结构挡住的问题。
