美国宇航局RASSOR桶

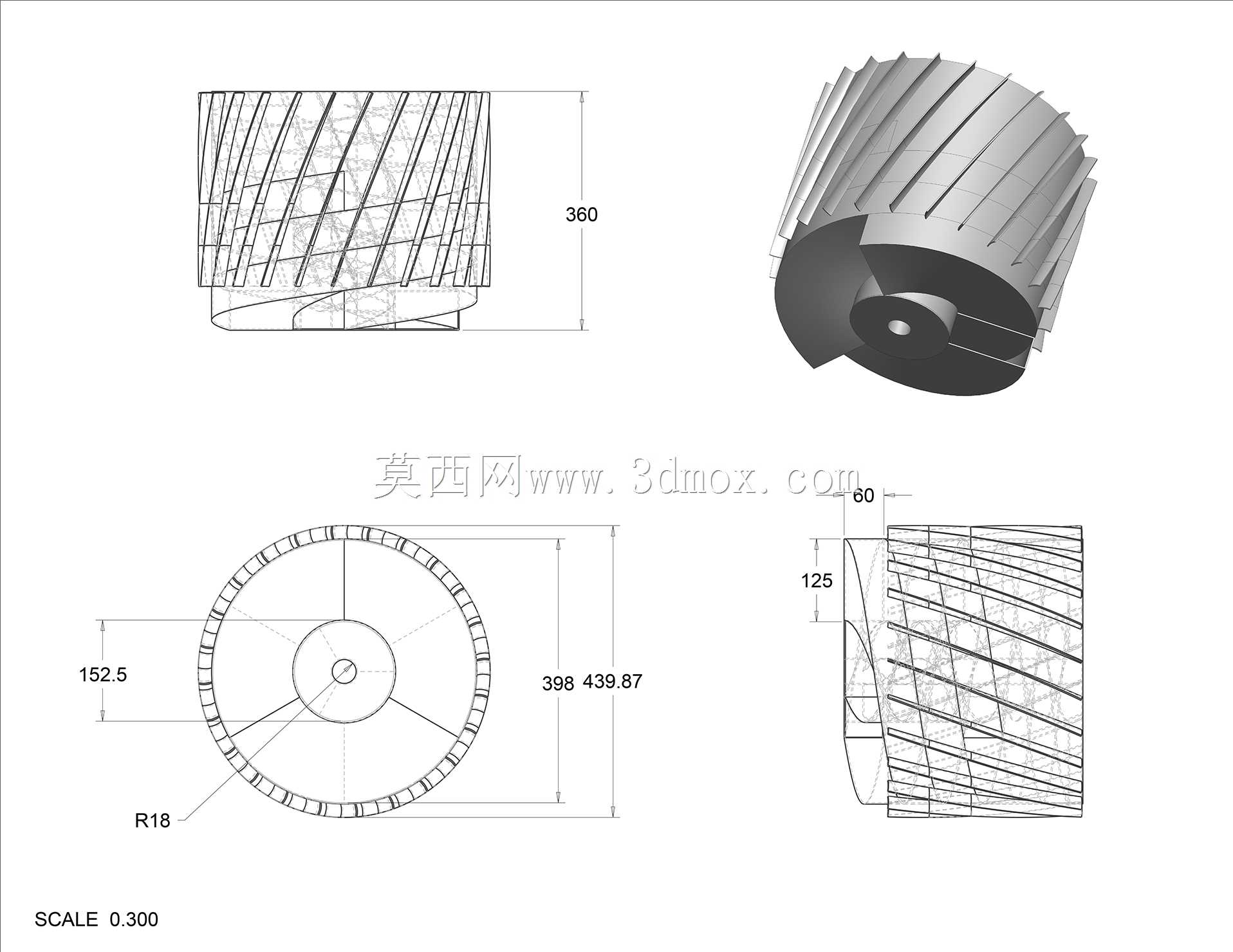

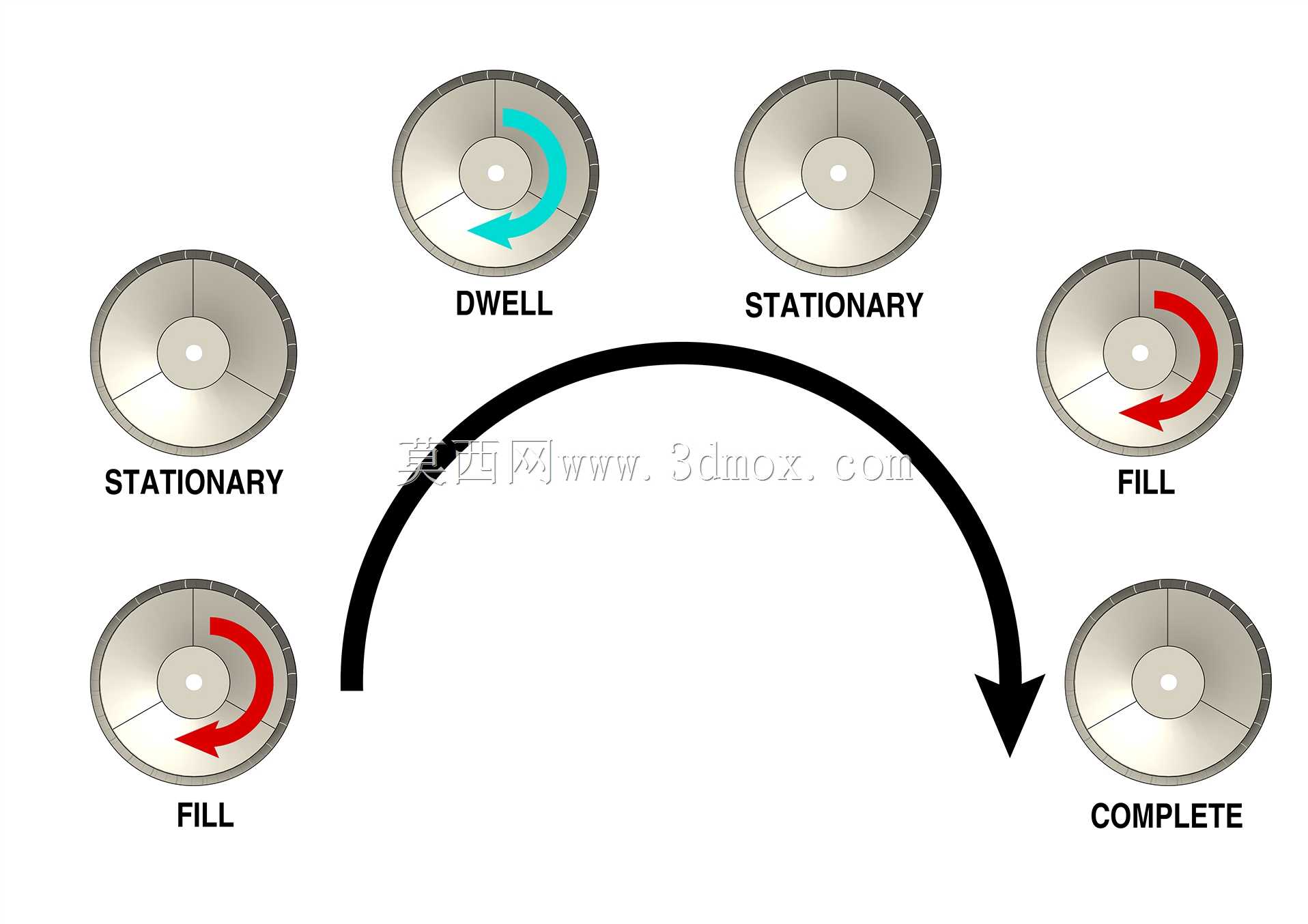

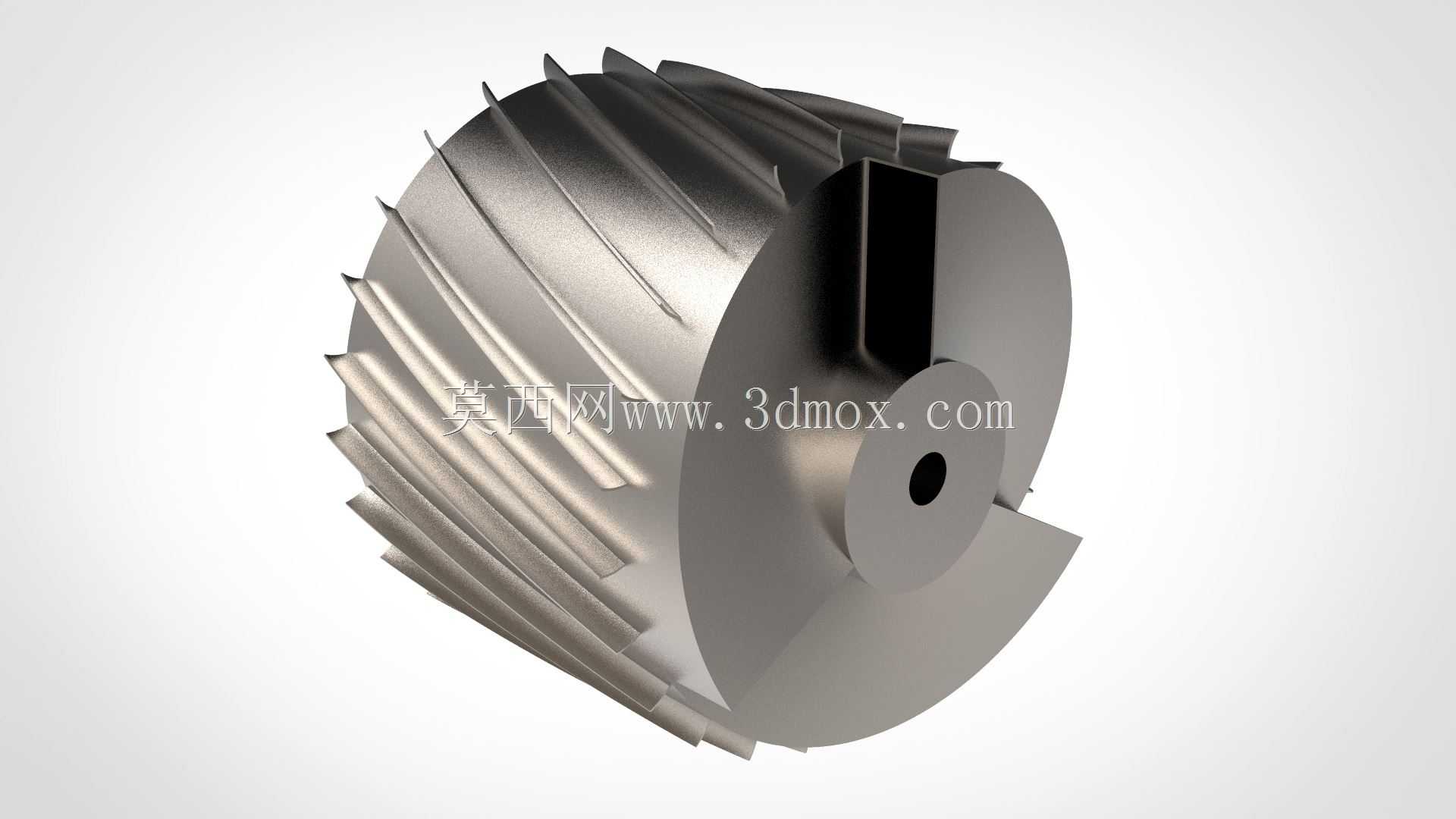

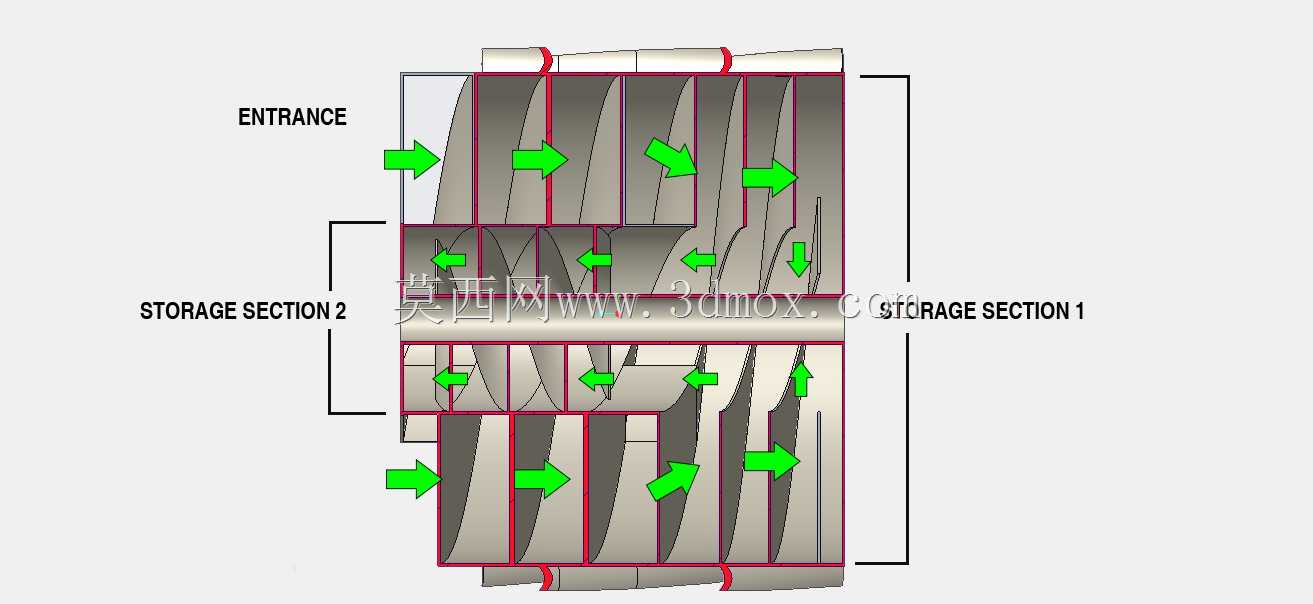

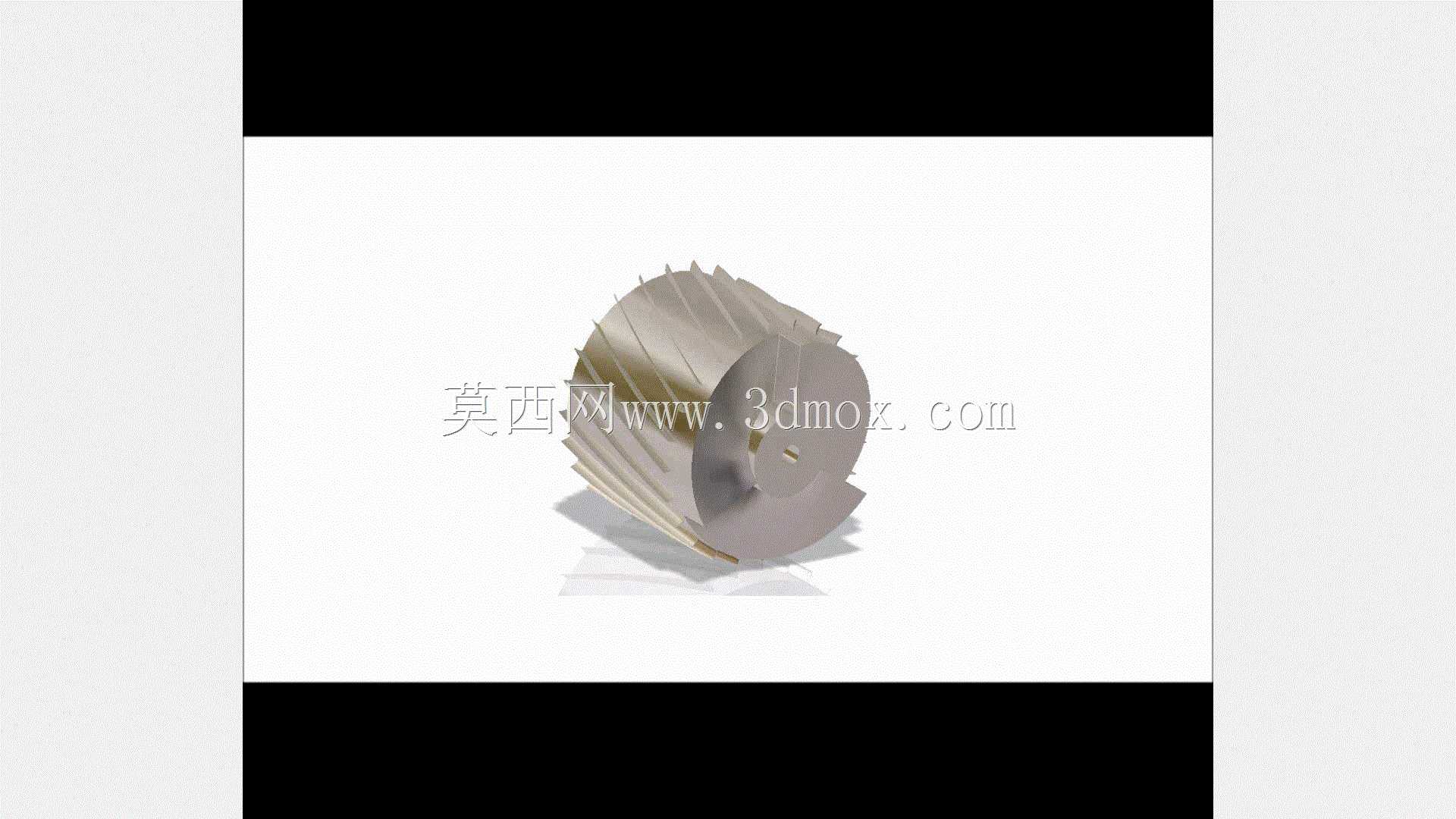

这是我参加美国宇航局RASSOR桶鼓设计挑战赛的参赛作品。最大长度=360mm最大直径=440mm重量=4.81kg材料=铝6061制造类型=SLS添加剂制造，使用EOS P760，填充密度为86%。总体积=38.04 litresVolume captured=29.04 litresFill ratio=76.34%填充滚筒所需时间=148.5秒。勺数=3Scoop尺寸=60x125mm，在Creo Parameteric 5.0中设计，并在Altair EDEM、ANSYS Workbench中模拟。整个设计开发过程可以通过pdf文件下载。我首先将问题陈述分为主要目标和次要目标，以此开始开发设计。我开发了三种不同的设计来研究填充率和填充率等参数。确定参数后，我开始开发最终设计，在所有参数之间提供最佳折衷。为了做到这一点，我从阿基米德螺旋和python消化系统中获得了灵感。滚筒采用Creo parametric设计，使用6061铝和86%填充密度进行3D打印。模拟：为了进一步验证结果，在EDEM中进行了模拟，以测量填充率和达到该填充率所需的时间。当通过一定的循环操作时，滚筒的填充率约为76%，下载中提供的文档对此进行了解释。我没有工作站PC，因此为了减少计算时间、功率和内存，我决定将滚筒保持在一个点上静止，并以35 rpm的速度旋转，将粒子添加到定义为具有无限粒子（10000粒子/秒）的入口的多边形中，时间步长为1秒，粒子具有与沙子相同的属性，重力设置为1.62m/s^2。这些步骤确实帮助我完成了模拟，之后，我从模拟中得出了重要参数，以便查看以20rpm旋转转鼓可能产生的结果。通过这个过程，我计算出最大捕获量为29升，占总体积的76.34%。我还上传了下载中提取风化层的视频，因此了解滚筒如何达到76.34%的填充率及其工作原理请参阅下载中提供的文档。最后，出于制造目的，我选择了SLS添加剂制造技术，使用EOS P760机器，该机器具有尺寸为700×380×580 mm的大底座，可以轻松容纳部件。视频链接：https://drive.google.com/open?id=1nkAUrkJT0UXI0hnzjcHqWGVjpwYYn656下载内容包括：设计文档、渲染、风化层提取模拟视频、Step文件、STL文件
