带独立零件结构的自行车传动链条

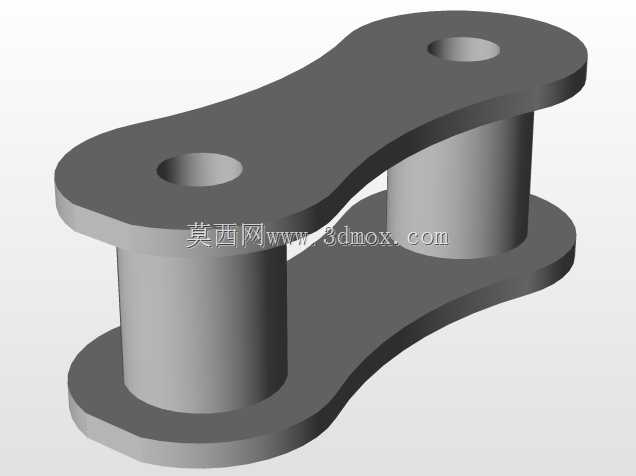

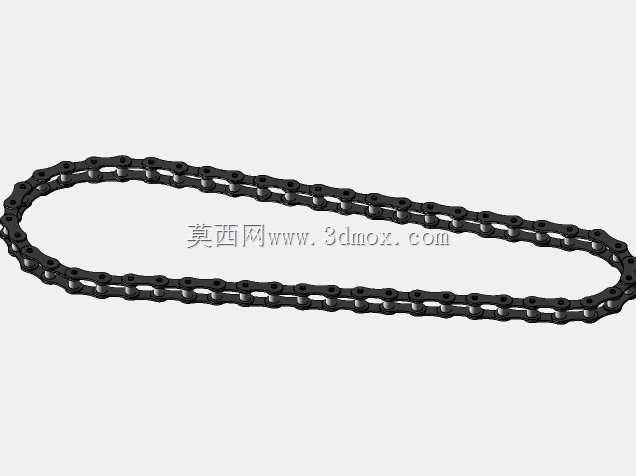

　　日常接触的两轮代步、运动骑行场景中，链条是动力传递路径里无法绕开的核心部件，区别于齿轮直接啮合、皮带摩擦传动的形式，链传动能在轴距跨度较大的牙盘与飞轮之间，实现无滑差的动力传输，不会像皮带那样受张紧力衰减影响出现打滑丢转，也不需要像齿轮组那样严格控制轴间距的加工公差，适配民用通勤车、山地越野车、公路竞速车等绝大多数两轮自行车的传动布局。这套链条模型还原了完整的装配结构，每一节外链板、内链板、销轴、套筒、滚子都做了独立的实体建模，没有做合并简化，能直接用于传动机构的运动仿真，也可以拆分出单个零件做结构强度校核、加工工艺推演。从实际使用场景来看，自行车链条长期暴露在户外环境，会接触泥水、沙尘，还要承受骑行者踩踏带来的交变拉应力，

　　设计时首先要保证各铰接部位的转动灵活性——滚子在和牙盘、飞轮齿槽啮合时能自由转动，减少齿面与链节之间的滑动摩擦，降低骑行过程中的动力损耗，同时也能减缓齿形零件的磨损速度，延长整套传动系统的维护周期。建模过程中，链板的外形轮廓参考了量产通用规格的自行车链条参数，两端的销轴安装孔做了同轴度约束，内外链板交替叠装的间隙控制在合理范围，既不会因为间隙过小出现铰接卡滞，也不会因为间隙过大导致链条横向松旷，避免变速过程中出现掉链、跳齿的问题。从安装边界来看，整套链条成闭环状态时的总长度适配常规6速变速系统的牙盘飞轮轴距，链节的节距符合通用自行车链条的标准尺寸，能和标准齿形的牙盘、飞轮完美啮合，不需要额外修改安装接口尺寸。做整车装配仿真时，

　　可以直接将链条两端对接在牙盘与飞轮的啮合位置，添加运动约束后就能模拟踩踏过程中链条的传动轨迹，验证不同飞轮档位下链条的张紧度是否合理，会不会和后拨导板、车架后叉部位出现运动干涉。很多新手建模时容易把链条做成整体式的环状结构，忽略了每个链节之间的铰接转动关系，做运动仿真时就会出现链条无法随齿盘转动弯折的问题，这套模型保留了所有零件的装配关系，每个铰接处都保留了合理的转动自由度，能直观展示链传动过程中，链节进入啮合、承载传动、退出啮合的完整运动过程。从结构细节来看，外链板和内链板采用了等强度的外形设计，板身中部做了收腰处理，在保证链板抗拉强度的前提下，尽可能减轻零件自身重量，符合骑行配件轻量化的设计趋势；销轴两端采用铆接结构的限位设计，

　　防止链条在高速传动、反复变速的过程中出现销轴脱出、链节散架的故障；套筒与内链板采用过盈配合固定，滚子与套筒之间为间隙配合，保证啮合过程中滚子能自由转动，将滑动摩擦转化为滚动摩擦，大幅降低传动过程中的摩擦阻力。在做非标自行车改装、特种两轮载具传动设计时，这套模型可以直接作为基础件调用，不需要从零开始绘制每个链节的结构，只需要根据实际的轴间距调整链节的总数量，就能快速生成适配不同轴距的传动链条，大幅缩短结构设计阶段的建模周期。同时，拆分后的单个零件模型也可以用于金工实习、机械基础课程的教学演示，帮助学习者直观理解链传动的组成结构、各零件的配合关系，比二维图纸的展示效果更直观，能清晰看到每个零件在传动过程中起到的作用，理解为什么链传动能在大轴距、多粉尘的恶劣工况下保持稳定的传动效率。
