魔方拼接用异形嵌合块结构设计

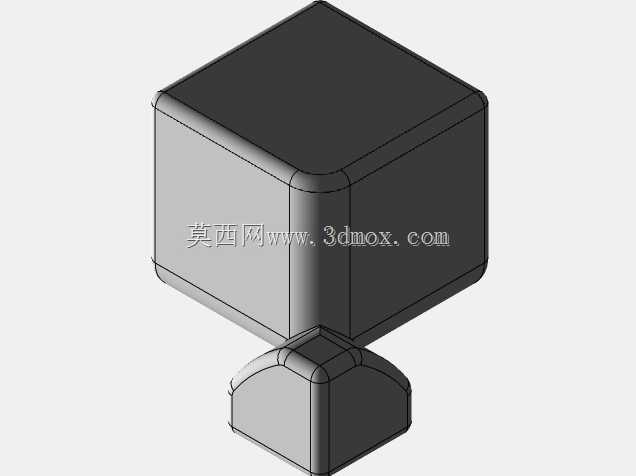

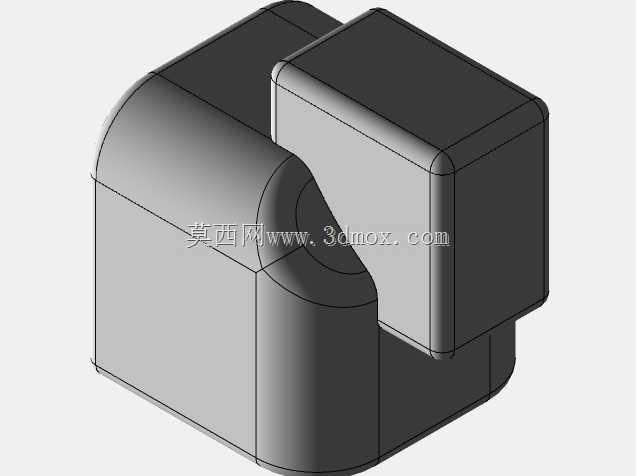

　　该零件为魔方类拼插玩具的配套嵌合组件，核心应用场景覆盖桌面益智拼搭套装、模块化魔方拼接教具、创意拼插玩具的配套替换配件领域，可作为标准拼块嵌入对应魔方基体的预留卡槽内，完成不同造型的魔方组合搭建。从功能特性来看，零件采用带圆角的方块基体搭配单侧弧形内凹卡槽结构，外轮廓所有棱边均做R角过渡处理，既避免拼插过程中尖锐棱边划伤使用者，也能在多次插拔后减少棱边磕碰掉屑的问题，提升零件的反复使用耐久度；单侧的弧形内凹槽与对应拼块的外凸弧面做匹配公差设计，拼插后可实现无松动的卡合定位，不会出现常规方块拼块拼接后易错位、易松脱的问题，同时弧形配合面相比直面卡槽，插拔时的导向性更好，无需精准对齐即可顺滑滑入卡合位置，降低拼搭时的对位难度。

　　设计思路上，首先围绕拼插类零件的核心需求做结构拆解：一是要保证拼接后的整体结构稳定性，二是要兼顾拼插操作的顺滑度，三是要适配现有6s规格魔方碎片的通用安装边界。整体外形采用近似立方体的基础轮廓，单边尺寸控制在适配常规魔方拼块的模数范围内，可直接兼容同系列其他拼块的拼接位，无需额外调整基体卡槽尺寸；外凸的方块部分与基体的弧形槽做一体化结构设计，不存在分体装配的缝隙，避免长期使用后出现拼接处开裂的问题。外形尺寸方面，零件整体占用的安装边界为正立方体外轮廓预留0.2mm的插拔间隙，可直接嵌入对应规格的魔方基体卡槽内，不会出现尺寸过大卡滞、尺寸过小松动的问题；所有配合面的拔模斜度控制在1.5°，既满足注塑成型时的脱模需求，也不会因斜度过大导致拼插后出现配合间隙过大的问题。

　　从实际使用角度出发，该零件的弧形卡槽深度做了针对性优化，卡合深度控制在配合块高度的三分之一，既保证足够的卡合抱紧力，避免拼接后受外力轻易分离，也不会因卡槽过深导致插拔阻力过大，不适合低龄使用者操作。零件表面做哑光质感处理，拼插后与同系列其他拼块的表面质感保持一致，不会出现局部反光突兀的问题；所有边角的圆角半径统一为2mm，既符合玩具类产品的安全设计规范，也能在零件意外掉落时减少边角磕碰损伤的概率。在结构强度设计上，零件采用等壁厚设计，整体壁厚均匀控制在2.5mm，避免注塑成型时出现缩痕、翘曲等成型缺陷，同时壁厚足以承受日常拼插过程中的按压力、插拔力，不会出现常规薄壁厚拼块易断裂的问题。

　　针对拼插类玩具常见的多次插拔磨损问题，该零件的配合面做了微凸筋设计，在弧形卡槽的两个侧边各设置一条0.1mm高的定位筋，拼插时筋位与对应拼块的侧面过盈配合，长期使用后即使筋位出现轻微磨损，依然能保持足够的卡合力，相比全接触面过盈配合的设计，既降低了插拔阻力，也大幅提升了零件的使用寿命。零件的底部为平面设计，可平稳放置在桌面，拼搭过程中可作为基础支撑块使用，无需额外辅助固定即可保持直立状态，方便多层拼搭时的定位操作。
